2020年

  • 2020年01月21日

    カローラツーリング

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

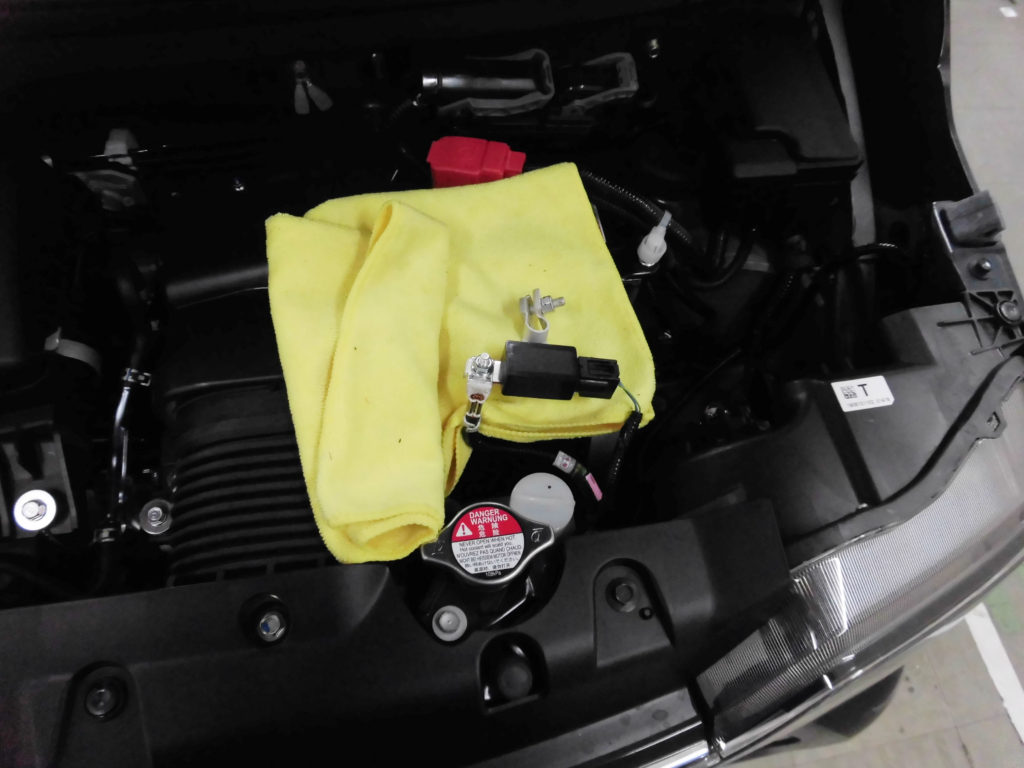

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取外し作業を開始します。

    • 5
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      4箇所
    • 6
      センターパネル フック位置

      センターパネルのフックは4箇所です。

    • 7
      エアコンコントロールパネル 取外し(1)

      エアコンコントロールパネルを取外します。

      フック
      9箇所
    • 8
      エアコンコントロールパネル 取外し(2)

      接続されている配線コネクターを取外します。

    • 9
      エアコンコントロールパネル フック位置

      エアコンコントロールパネルのフックは9箇所です。

    • 10
      純正ネジ 取外し

      カーAV固定の〇印の純正ネジを取外します。

      工具
      ソケットレンチ(No.10)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 11
      カーAV 取外し

      純正カーAVを取外し、接続されているコネクターを取外します。

    » もっと見る

  • 2020年01月16日

    ロッキー

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取外し作業を開始します。

    • 5
      パネル 取外し

      カーAV上部のパネルを取外します。

      フック
      8箇所
    • 6
      パネル フック位置

      パネルのフックは8箇所です。

    • 7
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      ソケットレンチ(No.10)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 8
      カーAV 取外し

      純正カーAVを取外し、接続されているコネクターを取外します。

    » もっと見る

  • 2020年01月14日

    パレット

    • 1
      バッテリー(-端子) 取外し

      ソケットレンチでナットを緩め、バッテリー(-端子)を取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 2
      作業開始

      これからカーAV取付け作業を開始します。

    • 3
      エアコン吹き出し口(L) 取外し(1)

      ○印に内張りはがしを差し込み、エアコン吹き出し口を浮かせます。

      工具
      内張りはがし
    • 4
      エアコン吹き出し口(L) 取外し(2)

      エアコン吹き出し口(L)を取外します。

      フック
      7箇所
    • 5
      エアコン吹き出し口(R) 取外し(1)

      ○印に内張りはがしを差し込み、エアコン吹き出し口を浮かせます。

    • 6
      エアコン吹き出し口(R) 取外し(2)

      エアコン吹き出し口(R)を取外します。

      フック
      7箇所
    • 7
      カーAV 取外し(1)

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
      • 取外した純正ネジはカーAV取付時に使用します。
    • 8
      カーAV 取外し(2)

      接続されているコネクターを取外します。

    • 9
      純正ブラケット(L)(R) 取外し(1)

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取外します。
    • 10
      純正ブラケット(L)(R) 取外し(2)

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取外します。
      • 純正ネジはカーAV取付時に使用します。
    • 11
      パネル 取付け

      キット付属のパネルをカーAV前方からはめ込み、取付けます。

    • 12
      粘着テープ 貼付け

      パネルとカーAVの4面を粘着シールで貼り付け固定します。

      • 粘着シールの上から角や溝を爪などでこすりつけるとより効果的に貼り付けができます。
      • カーAVによっては上下にスペースがない場合があります。その場合は左右のみ貼り付けてください。
      • 貼り付け面の汚れや油分をよく拭き取ってから貼り付けます。
    • 13
      純正ブラケット(L)(R) 取付け

      カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 14
      純正パネル 取付け

      純正パネルを重ね、〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
    • 15
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、橙/白線はイルミネー接続しない端子はビニールテープ等で巻き付け絶縁処理をしてください。 ション電源のないカーAVの場合は接続しません。
      • 注2、ピラーアンテナ付車は接続しません。
      • 注3、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
      • 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
      • 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
    • 16
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
      ・車速用配線コネクター(5P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 17
      アース線 接続

      〇印部分にキットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 18
      配線コネクター/アンテナコード 接続

      カーAV裏に配線コネクター/アンテナコードを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 19
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • 20
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 21
      エアコン吹き出し口(R) 取付け

      エアコン吹き出し口(R)を取付けます。

    • 22
      エアコン吹き出し口(L) 取付け

      エアコン吹き出し口(R)を取付けます。

    • 23
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年01月9日

    ヴィッツ

    • 1
      バッテリー(-端子) 取外し(1)

      右側の後部座席のドアを開け、椅子の下のピンを取外します。

      • ピンは2箇所あります。同様に取外してください。
    • 2
      バッテリー(-端子) 取外し(2)

      椅子の下のパネルを取外します。

    • 3
      バッテリー(-端子) 取外し(3)

      バッテリー(-端子)を取外します。ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 4
      バッテリー(-端子) 取外し(4)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 5
      バッテリー(-端子) 取外し(5)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 6
      メーターパネル 取外し

      メーターパネルを取外します。

      工具
      内張りはがし
      フック
      6箇所
    • 7
      アッパーボックス 開く

      アッパーボックスを開きます。

    • 8
      クラスター 取外し

      クラスターを取外します。

      工具
      内張りはがし
      フック
      9箇所
    • 9
      センターパネル 取外し

      センターパネルを取外します。

      フック
      6箇所
    • 10
      ハザードコネクター 取外し

      センターパネルに接続されているハザードコネクターを取外します。

    • 11
      カーAV 取外し(1)

      〇印のネジを取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 12
      カーAV 取外し(2)

      カーAVを取外します。 タオル等を敷き、カーAVを置きます。

    • 13
      ハンドル下コラム 取外し(1)

      ハンドルを回し、〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
    • 14
      ハンドル下コラム 取外し(2)

      反対も同様にネジを取外します。

      工具
      プラスドライバー(2番)
    • 15
      ハンドル下コラム 取外し(3)

      ハンドル下コラムの純正ネジを取外します。

      工具
      プラスドライバー(2番)
    • 16
      ハンドル下コラム 取外し(4)

      ハンドル下コラムを取外します。

    • 17
      アダプター本体 設定

      アダプター本体のスイッチ設定を行います。
      スイッチ設定1番/2番/5番をONにします。

      • スイッチ設定の際は十分注意してください。
    • 18
      CAN信号 接続

      CANハイ(茶/赤)を車両側6P4番(桃)へ、CANロー(茶)を車両側6P3番(白)へ エレクトロタップを使用し接続します。

      工具
      ペンチ
    • 19
      ACC電源 接続

      車両側とキット側のACC電源を接続します。

      • ギボシ端子は最後まで差し込んでください。
    • 20
      電源コード 接続

      アダプター側とオプションコードの電源コード(白/赤)を接続します。

      • ギボシ端子は最後まで差し込んでください。
    • 21
      映像コード 接続

      アダプター側とオプションコードの映像コード(RCA端子)を接続します。

      • 端子は最後まで差し込んでください。
    • 22
      配線コネクター 接続

      オプションコードと車両側の4Pコネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 23
      アース線 接続

      アース線を共締めします。

      • 共締め後、ビニールテープ等で絶縁処理をして下さい。
    • 24
      バックカメラ入力 接続

      カーAV裏のBACK CAMERAへRCA端子を接続します。

      • 取付けるカーAVによっては変換ケーブルが別途必要になる場合があります。
    • 25
      アダプター本体 接続

      アダプター本体とアダプターコード(14P)を接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 26
      動作確認

      バッテリー(-端子)を仮接続します。 カーAVのバックカメラ入力をONに設定し動作確認を行います。

    • 27
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • 28
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
      • ネジの落下にご注意ください。
    • 29
      部品 取付け

      取外したパネル、コネクター等をすべて元に戻します。

    • 30
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年01月8日

    N-WGN

    • 1
      バッテリー(-端子) 取外し(1)

      バッテリー(-端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取付け作業を開始します。

    • 5
      シフトレバー 下げる

      角穴に内蔵キーを差し込み、シフトレバーをNまで下げます。

      • 内蔵キーはスマートキーから抜き取ります。
    • 6
      エアコンユニット 取外し

      エアコンユニットを取外します。 この時、接続されている配線コネクターを取外します。

      フック
      6箇所
    • 7
      エアコンユニット フック位置

      エアコンユニットのフックは5箇所です。

    • 8
      センターパネル 取外し

      センターパネルを手前に引っ張り、取外します。 この時、接続されている配線コネクターを取外します。

    • 9
      ハザードスイッチ 移設

      純正センターパネルからハザードスイッチを取外し、キット付属のパネルへ移設します。

    • 10
      ホルダー 取外し

      純正センターパネルからホルダー(4箇所)を取外します。

      • 左右に開きながら抜き取ります。
    • 11
      ホルダー 取付け

      キット付属のパネルに取外したホルダーを取付けます。

      • ホルダーを押し込みながら差し込みます。
    • 12
      フック 取付け(1)

      ブラケットにキット付属のフック(L)(R)を差し込みます。

      • 写真は(R)です。(L)も同様に取付けます。
    • 13
      フック 取付け(2)

      〇印をキット付属のφ2.6×10タッピングネジで取付けます。

      工具
      プラスドライバー(1番)
    • 14
      ホルダー 取付け

      〇印にセンターパネルから取外したホルダーを取付けます。

    • 15
      クッションテープ 貼付け

      カーAVのフェイス上面にクッションテープを貼り付けます。

      • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
    • 16
      カーAV 使用穴位置

      ○印はブラケットを取付けの際に使用する穴です。

    • 17
      ブラケット 取付け(1)

      カーAV後方からブラケットを差し込みます。

    • 18
      ブラケット 取付け(2)

      穴位置を合わせます。

    • 19
      ブラケット 取付け(3)

      〇印をM5×8ネジを使用し取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 20
      パネル 取付け(1)

      パネルにカーAV+ブラケットを取付けます。

      • パネルにハザードスイッチ、ホルダーが移設されていることを確認してください。
    • 21
      パネル 取付け(2)

      カーAV上側(2箇所)をφ4.5×16ネジで取付けます。

      工具
      プラスドライバー(2番)
      • カーAVをパネルの窓口中央になる位置に調整して取付けます。
    • 22
      パネル 取付け(2)

      カーAV下側(2箇所)をφ4.5×16ネジで取付けます。

      工具
      プラスドライバー(2番)
    • 23
      サブブラケット 取付け(1)

      ブラケット底面のボルト部にサブブラケットをはめ込みます。

    • 24
      サブブラケット 取付け(2)

      キット付属のフランジナットで仮止めします。

    • 25
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、純正ステアリングリモコン対応機能付8インチカーナビゲーションを取付けする場合に使用します。
      • 注2、取付けする8インチカーナビゲーションによってステアリングリモコン用コードの配線色は異なります。
      • 注3、8インチカーナビゲーションによってイルミネーション電源のない場合がありますがその場合は接続しません。
      • 4、8インチカーナビゲーション側のアンテナ電源用変換コードを使用します。
      • ※接続しない端子は必ず絶縁処理をしてください。
    • 26
      カーAV/配線コネクター 接続

      カーAV裏に配線コネクターとアンテナコードを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 27
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を〇印部分に共締めします。

      工具
      プラスドライバー(2番)
    • 28
      ネジ 仮止め

      エアコンスイッチパネル取付口奥にある車両ブラケット部に、キット付属のM5×16(座付)ネジを仮止めします。

      • ネジの落下にご注意ください。
    • 29
      リバース信号/パーキング信号 接続

      リバース信号は車両側コネクター(3P)白コード、パーキング信号は車両側コネクター(3P)うす茶コード
      にそれぞれエレクトロタップで接続します。

      • 写真はリバース信号を接続しています。
    • 30
      配線コネクター 接続

      車両側配線コネクターとカーAV配線コネクターを接続します。
      ・ 電源/フロントスピーカー/リアスピーカー用コネクター (24P)
      ・アンテナプラグ変換コード

    • 31
      カーAV 挿入

      ハザードコネクターを接続します。
      サブブラケットのU溝2箇所を車両ブラケット部に仮止めしたM5×16(座付)ネジにさしこみながら、
      配線等を挟まないように注意しカーAVを車両側にはめ込みます。

    • 32
      カーAV 固定

      エアコンスイッチパネル取付口から、ピンク〇のフランジナット/オレンジ〇のM5×16(座付)ネジを本締め固定します。

      工具
      プラスドライバー(2番)ソケットレンチ(No.10)
      • ネジの落下にご注意ください。
    • 33
      エアコンユニット 取付け

      配線コネクター(1本)を接続し、エアコンユニットを取付けます。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 34
      シフトレバー 戻す

      シフトレバーをPへ戻します。

    • 35
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      プラスドライバー(2番)
    » もっと見る
