ランドクルーザー200
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5上部パネル 取外し(1)
上部パネルを取外します。
- 工具
- 内張りはがし
- フック
- 8箇所
- 6上部パネル 取外し(2)
上部パネルに接続されている配線コネクターを取外します。
- 7エアコン吹き出し口(R) 取外し
エアコン吹き出し口(R)を取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 8エアコン吹き出し口(L) 取外し
エアコン吹き出し口(L)を取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 9センターパネル 取外し
センターパネルを取外します。
- フック
- 11箇所
- 10センターパネル フック位置
センターパネルのフックは11箇所です。
- 11ハザードコネクター 取外し
センターパネルに接続されているハザードコネクターを取外します。
- 12純正ブラケット 取外し
〇印の純正ネジを取外します。
- 工具
- ソケットレンチ（No.10）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 13純正ブラケット 使用穴位置
○印は純正ブラケットを取付けの際に使用する穴です。
- 14純正ブラケット 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 15配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理をしてください)
- 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 16配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 17カーAV／配線コネクター 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 19配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 21カーAV 固定
○印を純正ネジで取付けます。
- 工具
- ソケットレンチ（No.10）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 22センターパネル 取付け
ハザードコネクターを接続し、センターパネルを取付けます。
- 23エアコン吹き出し口(L) 取付け
エアコン吹き出し口(L)を取付けます。
- 24エアコン吹き出し口(R) 取付け
エアコン吹き出し口(R)を取付けます。
- 25上部パネル 取付け
配線コネクターを接続し、上部パネルを取付けます。
- 26取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年12月23日
ランドクルーザー200
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5上部パネル 取外し(1)
上部パネルを取外します。
- 工具
- 内張りはがし
- フック
- 8箇所
- 6上部パネル 取外し(2)
上部パネルに接続されている配線コネクターを取外します。
- 7エアコン吹き出し口(R) 取外し
エアコン吹き出し口(R)を取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 8エアコン吹き出し口(L) 取外し
エアコン吹き出し口(L)を取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 9センターパネル 取外し
センターパネルを取外します。
- フック
- 11箇所
- 10センターパネル フック位置
センターパネルのフックは11箇所です。
- 11ハザードコネクター 取外し
センターパネルに接続されているハザードコネクターを取外します。
- 12ブラケット(L)(R) 取外し
〇印の純正ネジを取外します。
- 工具
- ソケットレンチ（No.10）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 13パネル(L)(R) 切り離し
斜線部分の切り取り箇所を数回に折り曲げる、又はニッパーを使用し、加工します。
- 工具
- ニッパー
- 加工の際は、怪我等にご注意ください。
- 14パネル 加工後
パネルの加工後です。
- 15純正ブラケット 使用穴位置
○印は純正ブラケットを取付けの際に使用する穴です。
- 16純正ブラケット 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 17パネル 取付け
加工後のパネルを重ね、〇印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 18配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理をしてください)
- 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 19配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 20カーAV／配線コネクター 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 22配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 23カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 24カーAV 固定
○印を純正ネジで取付けます。
- 工具
- ソケットレンチ（No.10）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 25センターパネル 取付け
ハザードコネクターを接続し、センターパネルを取付けます。
- 26エアコン吹き出し口(L) 取付け
エアコン吹き出し口(L)を取付けます。
- 27エアコン吹き出し口(R) 取付け
エアコン吹き出し口(R)を取付けます。
- 28上部パネル 取付け
配線コネクターを接続し、上部パネルを取付けます。
- 29取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年12月22日
タフト
- 1SDカード 挿入(1)
ミラーにSDカードを挿入します。
- カード仕様：microSDカード Class10 最大128GB
- カードの向きにご注意ください。
- 2SDカード 挿入(2)
カチッとなるまでしっかりと差し込みます。
- 3ゴムバンド 取付け
ミラー裏側にゴムバンドを○印2箇所に引っ掛けます。
- 4カメラカートリッジ 引き出し(1)
ミラー裏のカメラカートリッジを引き出します。
- 5カメラカートリッジ 引き出し(2)
カメラカートリッジは右方向へ引き出します。
- 6ミラー 取付け
車両側へミラーを取付けます。
- 7ミラー 固定
2箇所をゴムバンドで固定します。
- 8電源 差し込み
シガーソケットに電源を差し込みます。
- 奥までしっかりと差し込んでください。
- 9電源配線 引き回し
オレンジ線のようにシガーソケット部分からミラーまで、配線を引き回します。
- 10GPSアンテナ 引き回し
オレンジ線のようにGPSアンテナを引き回します。
- 11GPSアンテナ 固定
GPSアンテナ裏の両面テープをはがし、ダッシュ側に固定します。
- 汚れや油分などをよく拭き取ってから貼り付けます。
- 12両面テープ 貼り付け
バックカメラにキット付属の両面テープを貼り付けます。
- 貼り付け面の汚れや油分などをよく拭き取ってから両面テープを貼り付けます。
- 13バックカメラ 固定
両面テープをはがし、車両側にバックカメラを取付けます。 必要に応じて、ネジで固定します。
- 工具
- プラスドライバー（2番）
- 14延長コード 接続
延長コードをバックカメラ側と接続します。
- 15配線 接続
○印の赤線をリバース信号線または、バックランプ(＋)へ接続します。
- 16延長コード 引き回し
延長コードをオレンジ線のようにフロントまで引き回します。
- 17電源 接続
電源を本体へ接続します。
シガーソケット ⇒ USB
GPS ⇒ GPS
バックカメラ ⇒ UVC- USBとUVCの差し込み口が同じため、ご注意ください。
- 18取付完了
最後に保護フィルムをはがします。
-
2020年12月21日
フィット
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と+端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と+端子を接触させないでください。
- 4作業開始
これからステアリング連動ガイドラインアダプターを取付けます。
- 5スイッチパネル 取外し(1)
スイッチパネルを取外します。
- 工具
- 内張りはがし
- フック
- 10箇所
- 6スイッチパネル 取外し(2)
接続されているコネクター(2本)とフック(1箇所)を取外します。
- 7スイッチパネル フック位置
スイッチパネルのフックは10箇所です。
- 8ブラケット固定ネジ 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 9パネル固定ネジ 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 10カーAV 取外し
カーAVを取外します。タオル等を敷き、カーAVを置きます。
- 11アダプター本体 設定

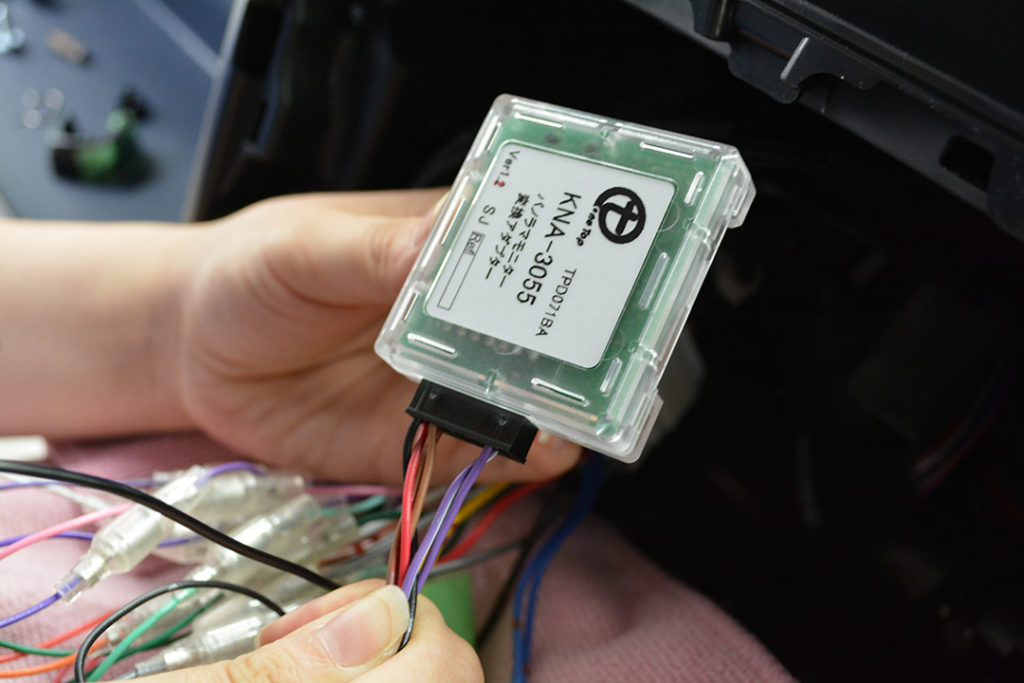

アダプター本体のスイッチ設定を行います。
スイッチ設定1番／2番／3番／4番／8番をONにします。- 工具
- 精密ドライバー
- スイッチ設定の際は十分注意してください。
- 12CAN信号 接続

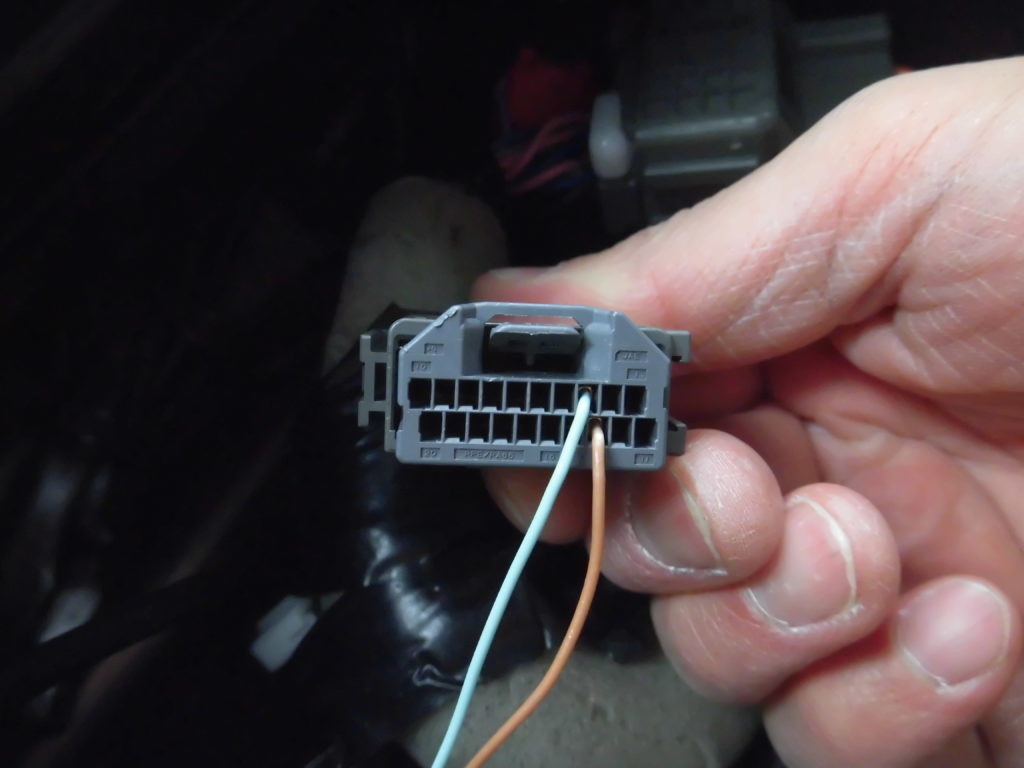

車両側の20Pコネクターを使用します。
- 13CAN信号(ハイ) 接続
CAN信号(ハイ)をエレクトロタップを使用し接続します。
- 工具
- ペンチ
- 14CAN信号(ロー) 接続
CAN信号(ロー)をエレクトロタップを使用し接続します。
- 工具
- ペンチ
- 15ACC電源 接続
車両側とキット側のACC電源を接続します。
- ギボシ端子は最後まで差し込んでください。
- 16電源コード 接続
アダプター側とオプションコード[TPH064OC]の電源コード(白／赤)を接続します。
- ギボシ端子は最後まで差し込んでください。
- 17オプションコード 接続
オプションコード[TPH064OC]と車両側の8Pコネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18映像入力端子 接続
アダプター側とオプションコードの映像コード(RCA端子)を接続します。
- 端子は最後まで差し込んでください。
- 19バックカメラ入力 接続

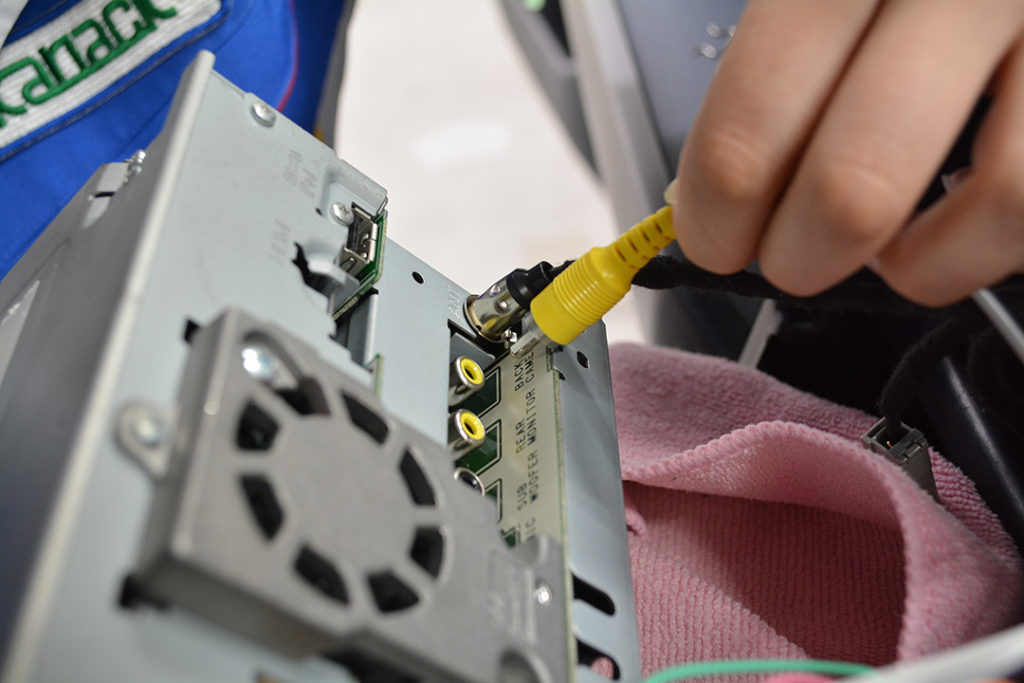

カーAV裏のBACK CAMERAへRCA端子を接続します。
- 端子は最後まで差し込んでください。
- 20アース線 接続
アース線を共締めします。
- 共締め後、ビニールテープ等で絶縁処理をして下さい。
- 21アダプター本体 接続
アダプター本体とアダプターコード(14P)を接続します。
バッテリー(－端子)を仮接続し、動作確認を行います。- コネクターは確実にカチッと鳴るまで差し込んでください。
- 22カーAV 取付け
動作確認後、配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 23パネル固定ネジ 取付け
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 24ブラケット固定ネジ 取付け
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 25スイッチパネル 取付け
配線コネクターを接続し、スイッチパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 26取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年11月30日
スイフトスポーツ
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5インストルメントパネル 取外し
インストルメントパネルを取外します。
- 工具
- 内張りはがし
- フック
- 7箇所

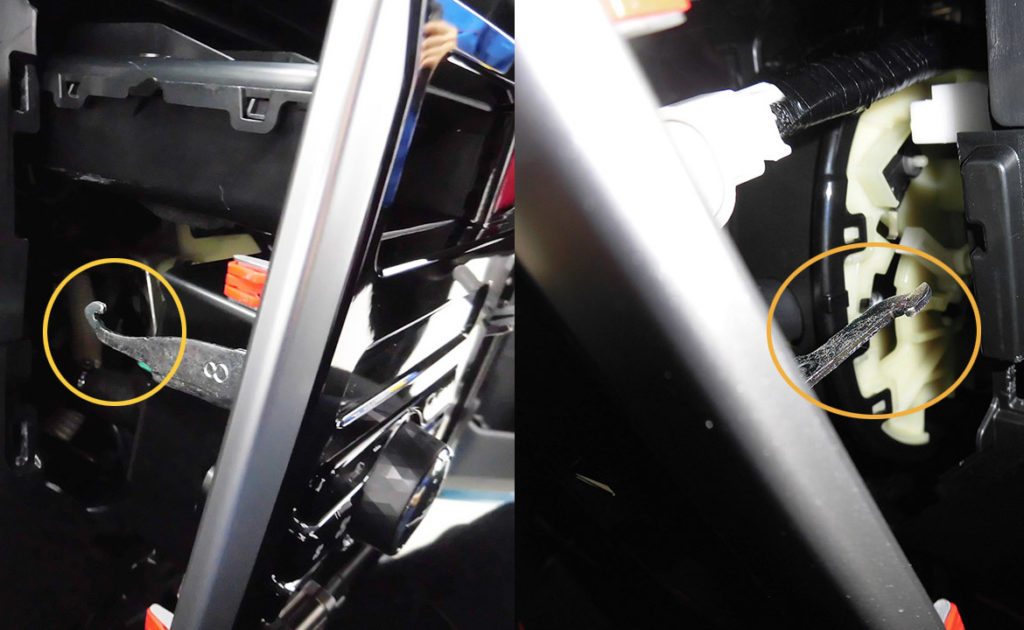

- 6インストルメントパネル フック位置
インストルメントパネルのフックは7箇所です。
- 7センターパネル一体 取外し(1)
〇印を純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 取外した純正ネジはセンターパネルと取付ける時に使用します。
- ネジの落下にご注意ください。
- 8センターパネル一体 取外し(2)
センターパネル一体を取外します。
- フック
- 6箇所
- 9センターパネル フック位置
センターパネルのフックは6箇所です。
- 10配線コネクター 取外し
レスパネルに差し込まれている配線コネクターを取外します。
- 11純正ブラケット+レスパネル 取外し(1)
〇印の純正ネジを取外します。
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはセンターパネルと取付ける時に使用します。
- 12純正ブラケット+レスパネル 取外し(2)
センターパネルから純正ブラケット+レスパネルを取外します。
- 13純正ブラケット(L)(R) 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 14ブラケット(L)(R) 取付穴位置
ブラケットを取付ける時に、○印の穴を使用します。
- 15純正ブラケット(L)(R) 取付け
純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 16センターパネル／カーAV 取付け(1)
センターパネル後方からカーAVを重ねます。
- 17センターパネル／カーAV 取付け(2)
〇印を純正ネジで取付けます。
- 写真は(L)です。(R)も同様に取付けます。

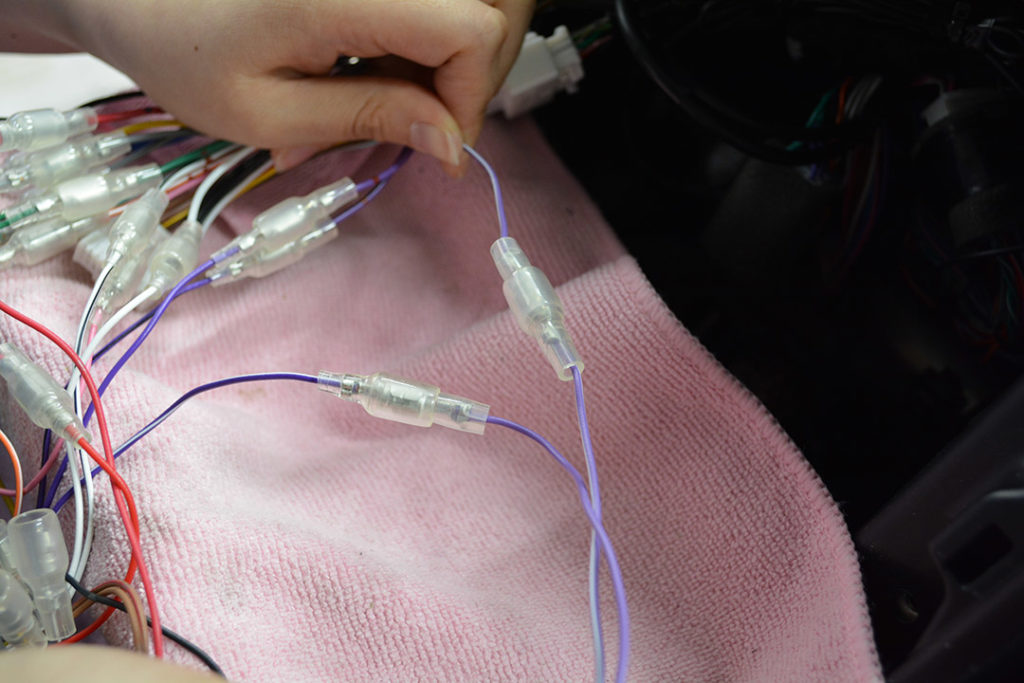

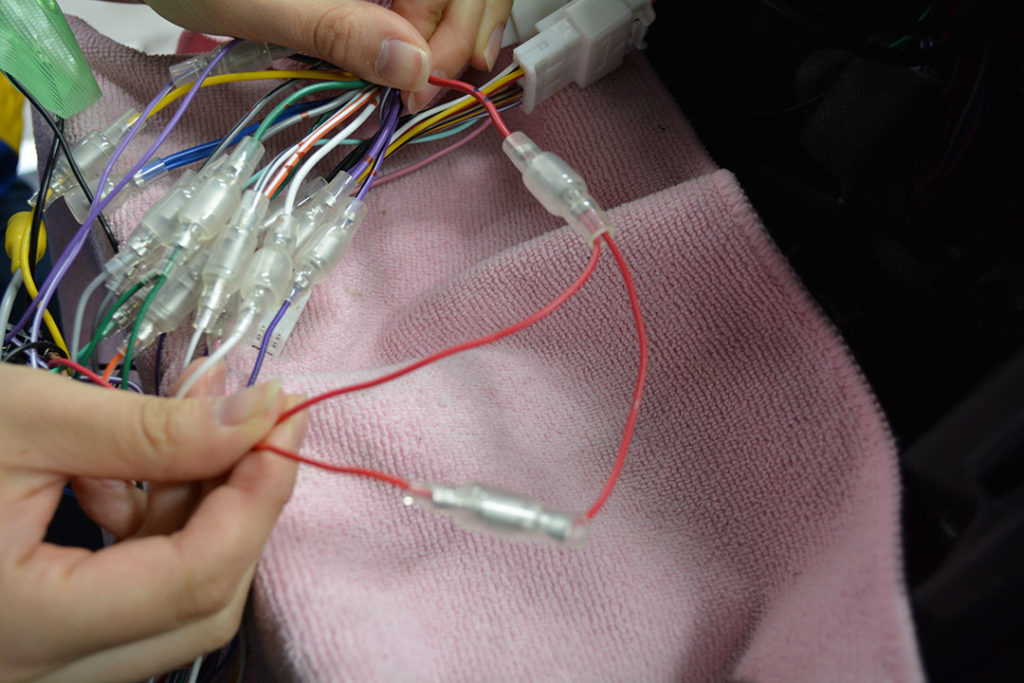

- 18配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 注3、ピラーアンテナ付車の場合は接続しません。
- 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。

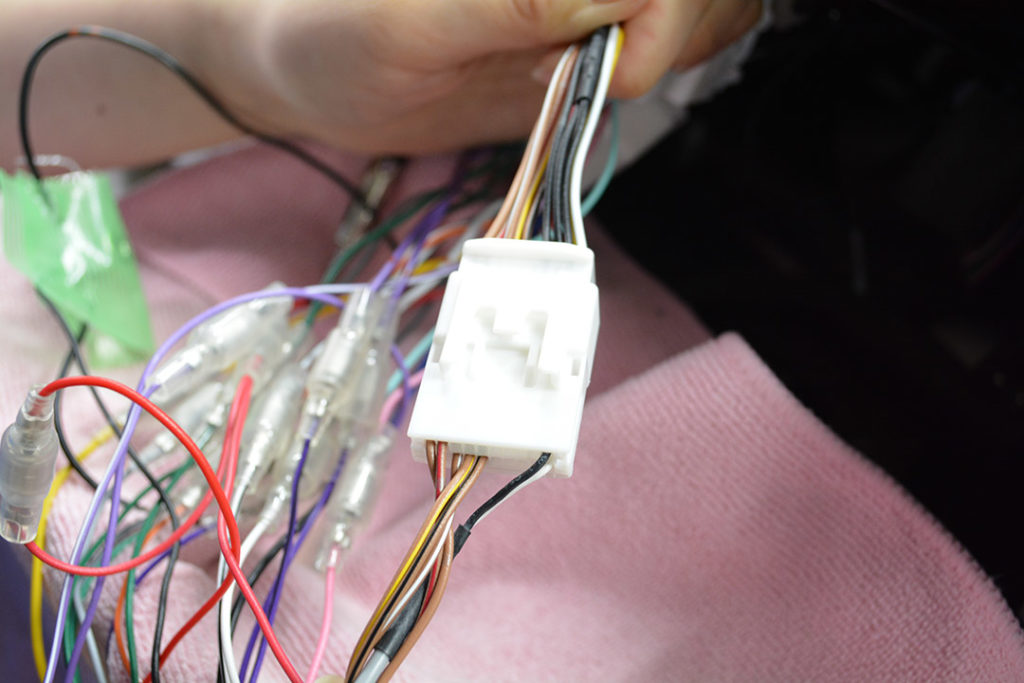

- 19配線コネクター／アンテナコード 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 21配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー／リアスピーカー用コネクター(20P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 22カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 23カーAV 固定
○印を純正ネジで取付けます。
- ネジの落下にご注意ください。

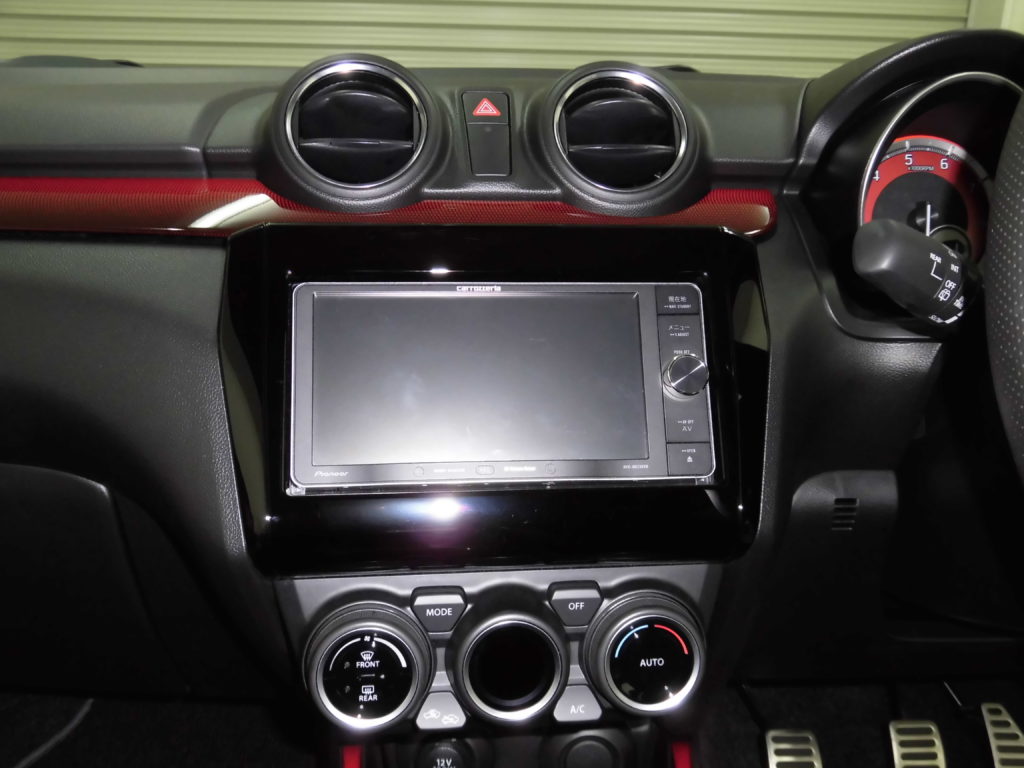

- 24インストルメントパネル 取付け
インストルメントパネルを取付けます。
- 25取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年11月30日
スイフトスポーツ
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5インストルメントパネル 取外し
インストルメントパネルを取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 6インストルメントパネル フック位置
インストルメントパネルのフックは7箇所です。
- 7センターパネル一体 取外し(1)
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 取外した純正ネジはセンターパネルと取付ける時に使用します。
- ネジの落下にご注意ください。
- 8センターパネル一体 取外し(2)
センターパネル一体を取外します。
- フック
- 6箇所
- 9センターパネル フック位置
センターパネルのフックは6箇所です。
- 10配線コネクター 取外し
レスパネルに差し込まれている配線コネクターを取外します。
- 11純正ブラケット+レスパネル 取外し(1)
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはセンターパネルと取付ける時に使用します。
- 12純正ブラケット+レスパネル 取外し(2)
センターパネルから純正ブラケット+レスパネルを取外します。
- 13純正ブラケット(L)(R) 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 14クッションテープ 貼付け
カーAVの前側天面にキット付属のクッションテープを貼り付けます。
- 15ブラケット／パネル 差し込み
キット付属のパネル内側左右にキット付属のブラケットを差し込みます。
- ブラケットの先端をパネル内側面の溝に差し込みます。
- 16ブラケット(L)(R) 取付穴位置
ブラケットを取付ける時に、○印の穴を使用します。
- 17パネル／ブラケット 取付け(1)
パネル／ブラケットをカーAV前方からはめ込みます。
- 18パネル／ブラケット 取付け(2)
ブラケットの穴位置を合わせます。
- 19純正ブラケット(L)(R) 取付け
純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 20センターパネル／カーAV 取付け(1)
センターパネル後方からカーAVを重ねます。
- 21センターパネル／カーAV 取付け(2)
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 22配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 注3、ピラーアンテナ付車の場合は接続しません。
- 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
- 23配線コネクター／アンテナコード 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 24アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 25配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー／リアスピーカー用コネクター(20P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 26カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 27カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 28インストルメントパネル 取付け
インストルメントパネルを取付けます。
- 29取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年11月19日
パッソ
- 1バッテリー(－端子) 取外し
バッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。
- 2作業開始
これからステアリング連動バックカメラ変換アダプターの取付けを始めます。
- 3センターパネル 取外し(1)
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 10箇所
- 4センターパネル 取外し(2)
センターパネルに接続されている配線コネクターを取外します。
- 5純正ネジ 取外し
○印を純正ネジと純正オプション取付キット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 6カーAV 取外し
カーAVを取外します。
タオル等を敷き、カーAVを置きます。 - 7ハンドル下パネル 取外し
ハンドル下のパネルを取外します。
配線コネクターは取外しません。- 工具
- 内張りはがし
- 8ハンドル下コラム 取外し(1)
エンジンをかけハンドルを回し、〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- バッテリー(－端子)を仮接続し、作業を行います。
- 9ハンドル下コラム 取外し(2)
反対も同様に純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- バッテリー(－端子)を仮接続し、作業を行います。
- 10ハンドル下コラム 取外し(3)
ハンドル下コラムの純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 11ハンドル下コラム 取外し(4)
ハンドル下コラムを取外します。
- 12中継コード(TPD084OC) 接続(1)
ハンドル装置のコネクター(10P)を取外します。
- 13中継コード(TPD084OC) 接続(2)
取外したコネクター(10P)に中継コードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 14中継コード(TPD084OC) 接続(3)
ハンドル装置側に中継コード反対側のコネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15中継コード(TPD084OC) 引き回し
中継コードの配線（茶線と茶赤線）をカーAV側に引き回します。
- 16配線コード 接続
引き回した配線コード(CAN ハイ／CAN ロー)とTPW062GAのアダプターコードを接続します。
- オプションコードの茶線と茶赤線は使用しません。
- ギボシ端子は最後まで差し込んでください。
- 17ACC電源 接続
車両側とキット側のACC電源を接続します。
- ギボシ端子は最後まで差し込んでください。
- 18電源コード 接続
アダプター側とオプションコードの電源コード(白／赤)を接続します。
- ギボシ端子は最後まで差し込んでください。
- 19映像コード 接続
アダプター側とオプションコードの映像コード(RCA端子)を接続します。
- 端子は最後まで差し込んでください。
- 20オプションコード(TPD084OC) 接続
オプションコード(20P)を車両側配線コネクター(20P)に接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21バックカメラ入力 接続
カーAV裏のBACK CAMERAへRCA端子を接続します。
- 端子は最後まで差し込んでください。
- 22アース線 接続
アース線を共締めします。
- 共締め後、ビニールテープ等で絶縁処理をして下さい。
- 23アダプター本体 接続
アダプター本体とアダプターコード(14P)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 24ハンドル下コラム等 取付け
ハンドル下コラム等、取外した部品を元に戻します。
- 工具
- プラスドライバー（2番）
- ネジの付け忘れにご注意ください。
- 25カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- バッテリー(－端子)を仮接続し、動作確認を行います。
- 26カーAV 固定
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 27センターパネル 取付け
配線コネクターを接続し、センターパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 28取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年11月17日
トール
- 1シフトロックカバー 取外し
溝に内張りはがし等を差し込み、シフトロックカバーを取外します。
- 工具
- 内張りはがし
- フック
- 2箇所
- 2シフトレバー 下げる
ドライバー等でシフトロックボタンを押しながらシフトレバーをNまで下げます。
- 3シフトノブ下カバー 取外し
シフトノブ下のカバーを取外します。
- 4シフトノブ下金具 取外し
シフトノブ下にある金具を取外します。
- 5シフトノブ 取外し
シフトノブを手前に引っ張り取外します。
- 6エアコンパネル 仮取外し
エアコンパネルを仮取外します。傷がつかないようタオル等で保護してください。
- 工具
- 内張りはがし
- 左右に金具フックがあります。写真は次のページをご覧ください。
- ※コネクターは取外しません。
- 7金具フック 位置
金具フックが左右2箇所あります。
- 8センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- 9純正ネジ 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 10カーAV 取外し
カーAVを取外します。タオル等を敷き、カーAVを置きます。
- 11アダプターハーネス 接続
アダプターハーネス(20P)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 12ACC電源 接続
車両側とキット側のACC電源を接続します。
- ギボシ端子は最後まで差し込んでください。
- 13リバース信号線 接続
車両側とキット側のリバース信号線を接続します。
- ギボシ端子は最後まで差し込んでください。
- 14アダプター本体 接続
アダプター本体とアダプターコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15RCA端子 接続
カーAV裏にRCA端子を接続します。
- コードは奥までしっかりと差し込んでください。
- 16アース線 接続
アース線を車両側と共締めします。
- 共締め後、ビニールテープ等で絶縁処理をして下さい。
- 17カーAV 取付け
動作確認後、配線等を挟まないように注意しカーAVを車両側にはめ込みます。
- 18カーAV 固定
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 19センターパネル 取付け
センターパネルを取付けます。
- 20エアコンパネル 取付け
エアコンパネルを取付けます。
- 配線コネクターが抜けていないか確認してください。
- 21シフトレバー 戻す
シフトノブをはめ込み、金具とカバーを取付けます。
取付け後、シフトレバーをＰに戻します。 - 22シフトロックカバー 取付け
シフトロックカバーを取付けます。
- 23取付完了
-
2020年11月6日
トール
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取外し作業を開始します。
- 5シフトロックカバー 取外す
溝に内張りはがし等を差し込み、シフトロックカバーを取外します。
- 工具
- 内張りはがし
- フック
- 2箇所
- 6シフトレバー 下げる
ドライバー等でシフトロックボタンを押しながらシフトレバーをNまで下げます。
- 工具
- ドライバー
- 7シフトノブ下カバー 取外し
シフトノブ下のカバーを取外します。
- 工具
- 内張りはがし
- フック
- 2箇所
- 8シフトノブ下金具 取外し
シフトノブ下にある金具を取外します。
- 9シフトノブ 取外し
シフトノブを手前に引っ張り取外します。
- 10エアコンパネル 仮取外し
エアコンパネルを仮取外します。傷がつかないようタオル等で保護してください。
- 工具
- 内張りはがし
- 左右に金具フックがあります。写真は次のページをご覧ください。
- ※コネクターは取外しません。
- 11金具フック 位置
金具フックが左右2箇所あります。
- 12センターパネル 取外し
センターパネルを取外します。
- 13センターパネル フック位置
センターパネルのフックは5箇所です。
- 14純正ネジ 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 15カーAV 取外し
カーAVを取外します。
-
2020年10月22日
ランドクルーザー200
- 1SDカード 挿入(1)
ミラーにSDカードを挿入します。
- カード仕様：microSDカード Class10 最大128GB
- カードの向きにご注意ください。
- 2SDカード 挿入(2)
カチッとなるまでしっかりと差し込みます。
- 3ゴムバンド 取付け
ミラー裏側にゴムバンドを○印2箇所に引っ掛けます。
- 4カメラカートリッジ 引き出し(1)
ミラー裏のカメラカートリッジを引き出します。
- 5カメラカートリッジ 引き出し(2)
カメラカートリッジは右方向へ引き出します。
- 6ミラー 取付け
車両側へミラーを取付けます。
- 7ミラー 固定
車両側へミラーを取付けます。
- 8電源 差し込み
シガーソケットに電源を差し込みます。
- 奥までしっかりと差し込んでください。
- これは市販の電源ソケットを使用しています。
- 9電源配線 引き回し
オレンジ線のようにシガーソケット部分からミラーまで、配線を引き回します。
- 10GPSアンテナ 引き回し
オレンジ線のようにGPSアンテナを引き回します。
- 11GPSアンテナ 固定
GPSアンテナ裏の両面テープをはがし、ダッシュ側に固定します。
- 汚れや油分などをよく拭き取ってから貼り付けます。
- 12両面テープ 貼り付け
バックカメラにキット付属の両面テープを貼り付けます。
- 貼り付け面の汚れや油分などをよく拭き取ってから両面テープを貼り付けます。
- 13バックカメラ 取付け
両面テープをはがし、車両側にバックカメラを取付けます。
必要に応じて、ネジで固定します。 - 14延長コード 接続
延長コードをバックカメラ側と接続します。
- 15配線 接続
○印の赤線をリバース信号線または、バックランプ(＋)へ接続します。
- 16延長コード 引き回し
延長コードをオレンジ線のようにフロントまで引き回します。
- 17電源 接続
電源を本体へ接続します。
シガーソケット ⇒ USB
GPS ⇒ GPS
バックカメラ ⇒ UVC- USBとUVCの差し込み口が同じため、ご注意ください。
- 18取付完了
最後に保護フィルムをはがします。
