ライフ カーナビ・カーAV取付方法

管理No:fy16090 登録日:2016年5月31日()

メーカー
ホンダ
車種
ライフ
年式
H20/11~H26/4
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車
型式
JC1、JC2
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

1、取付けには、別途純正オプションの「取付けアタッチメント」が必要です。(品番:08B40-SZH-N00C)

NKK-H67D (互換:UA-H67D )

※キットによって内容物が異なる場合があります。

パネル 、パネルスペーサー 、ブラケット[パネル取付け用]:2枚 、電源/フロントスピーカー/リアスピーカー用コネクター(20P) 、アンテナプラグ変換コード 、アンテナ電源用変換コード 、M5×8ネジ:8本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番) 、内張りはがし 、ソケットレンチ(No.10) 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し

    バッテリー(-端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • -端子と+端子を接触させないでください。
  • 2
    作業開始

    これからカーAV取付け作業を開始します。

  • 3
    センターパネル 取外し(1)

    ○印に内張りはがしを差し込み、センターパネルと純正ブラケットを取外します。 この時、配線コネクターも取外します。

    工具
    内張りはがし
    フック
    9箇所
  • 4
    センターパネル フック位置

    センターパネルのフックは9箇所です。

  • 5
    ブラケット[パネル取付け用](L側) 取付け

    カーAVにキット付属のブラケット(L側)を重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
  • 6
    パネルスペーサー 貼り付け

    キット付属のパネルにキット付属のパネルスペーサーを段差面に合わせ貼り付けます。

    • パネル貼り付け面の汚れや油分などをよく拭き取ってからパネルスペーサーの裏面の保護紙をはがして貼り付けます。
  • 7
    パネル 取付け

    ブラケット[パネル取付け用](L側)のフックをパネル内側面の溝にはめ込みます。

    • ブラケット[パネル取付け用](R側)を皿ネジをで取付ける前に行います。
  • 8
    ブラケット[パネル取付け用](R側) 取付け(1)

    ブラケット[パネル取付け用](R側)をパネル内側面の溝に差し込みます。

  • 9
    ブラケット[パネル取付け用](R側) 取付け(2)

    ○印にブラケット[パネル取付け用](R側)を重ね、カーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー(2番)
    • カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
  • 10
    取付けアタッチメント 取付け(1)

    別途純正オプションの取付けアタッチメントが必要です。

  • 11
    取付けアタッチメント 取付け(2)

    カーAVのセットに別途純正オプションのブラケットを重ねて○印にキット付属のネジ(3本)で取付けます。

    工具
    プラスドライバー(2番)
  • 12

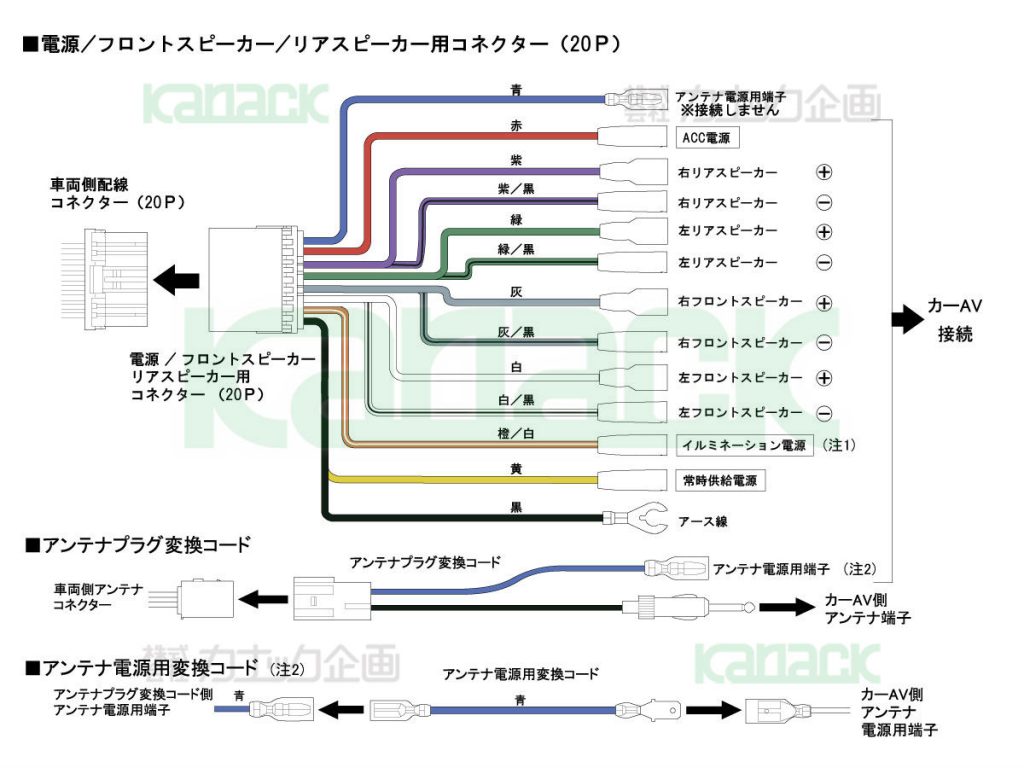

    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、カーAV側のアンテナ電源用端子がJ E I T A 以外の端子(平端子)の場合は、アンテナ電源用変換コードを使用します。
    • 配線引き回しの際は車体/ネジ部分シートレール等の可動部にはさみ込まないよう注意してください。また運転操作の妨げ(ステアリングやシフトレバー/ブレーキペダル等に巻きつけ)にならないようにまとめて固定してください。
    • 接続しない端子はビニールテープ等で巻き付け絶縁処理をしてください。
  • 13
    パーキング信号 接続

    フットブレーキ根元にあるコネクターの茶コードにカーAV側のパーキング信号用コードをエレクトロタップで接続します。

    工具
    ペンチ
  • 14
    リバース信号/車速信号 接続

    運転席足元のヒューズボックス内にあるコネクター(18P)の下段左から三番目(橙)にリバース信号用コード、コネクター(20P)上段右から3番目(空)に車速信号用コードをそれぞれエレクトロタップで接続します。

    工具
    ペンチ
  • 15
    配線コネクター/アンテナコード 接続

    カーAV裏にカーAV付属の配線コネクターとアンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 16
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 17
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー/リアスピーカー用コネクター(24P) ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 18
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

  • 19
    カーAV 固定(1)

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 20
    カーAV 固定(2)

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
  • 21
    センターパネル 取付け

    ハザードコネクターを接続し、センターパネルを車両側へ取付けます。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 22
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-H67D (互換:UA-H67D )
