2020年

  • 2020年08月12日

    アトレーワゴン

    • 1

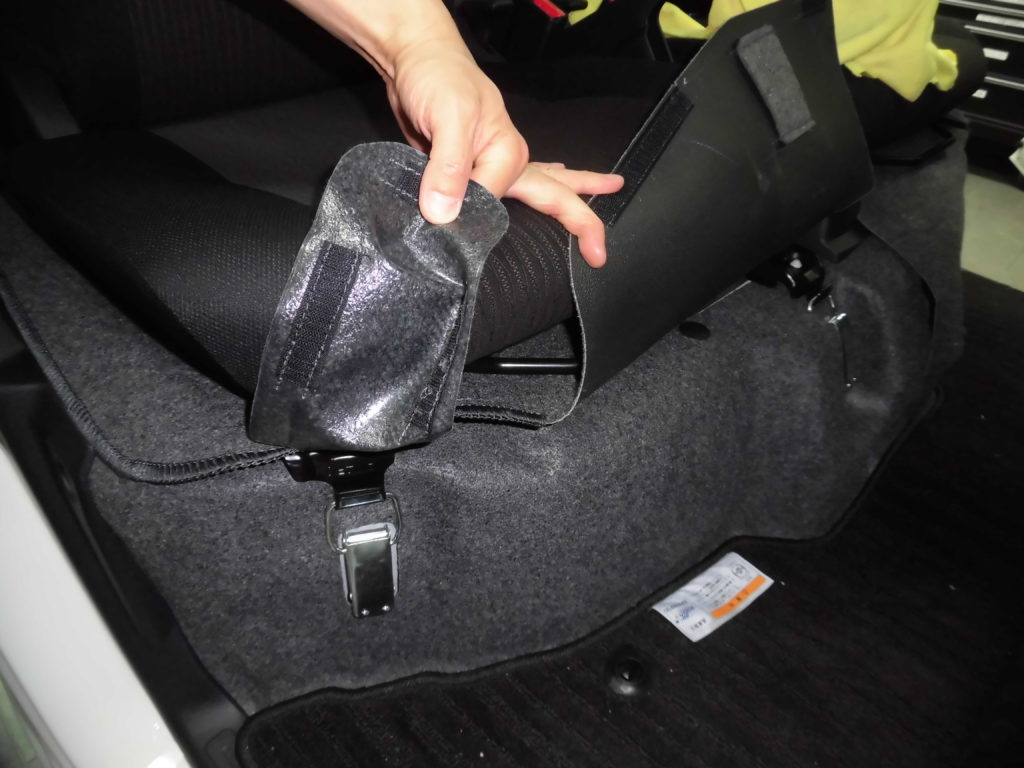

      バッテリー(-端子) 取外し(1)

      運転席のカーペットをめくり、ロック(2箇所)を外します。
      その後、シートを持ち上げます。

    • 2

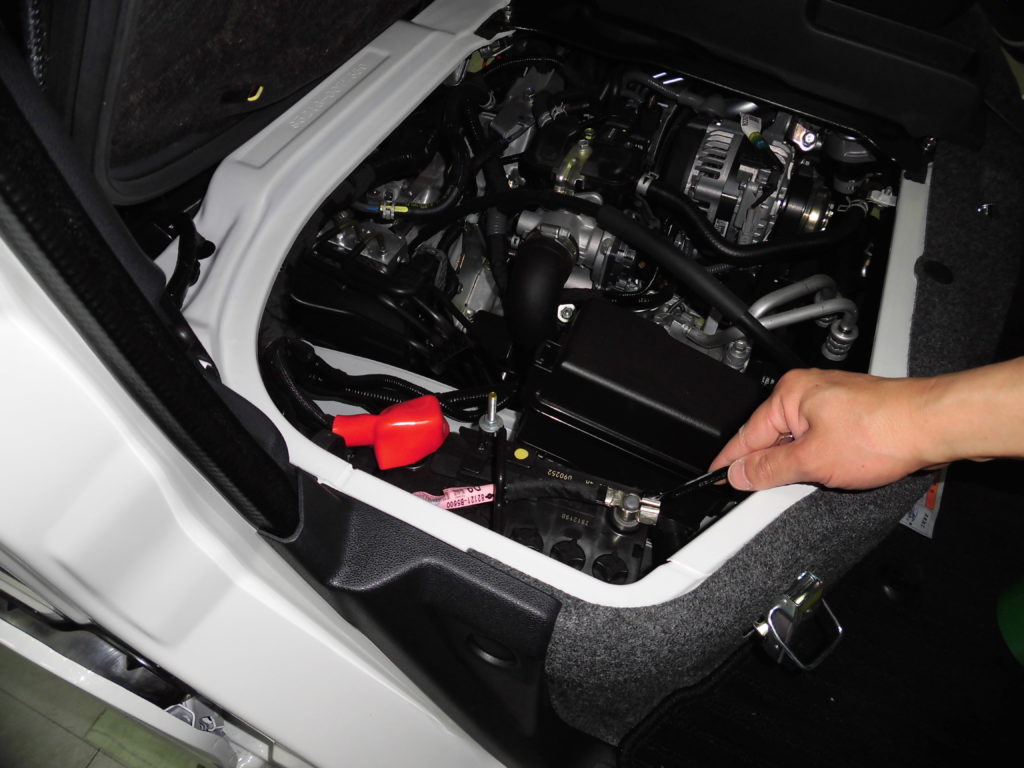

      バッテリー(-端子) 取外し(2)

      横のナットを緩め、バッテリー(-端子)を取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 3
      作業開始

      これからカーAV取付け作業を開始します。

    • 4
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      13箇所
    • 5
      配線コネクター 取外し

      センターパネルに接続されている配線コネクターを外します。

    • 6
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
      • 純正ネジはカーAV取付け時に使用します。
    • 7
      カーAV 使用穴位置

      ブラケット(L)(R)を取付ける時に、○印の穴位置を使用します。

    • 8
      ブラケット(L)(R) 取付け

      カーAVにキット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
    • 9

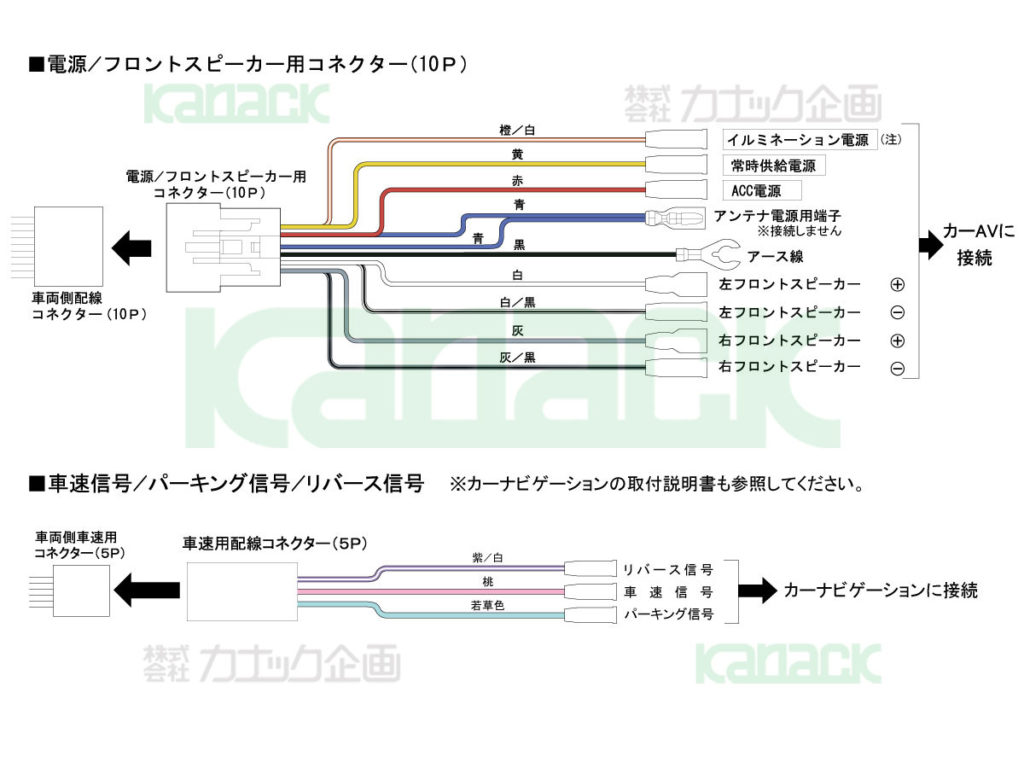

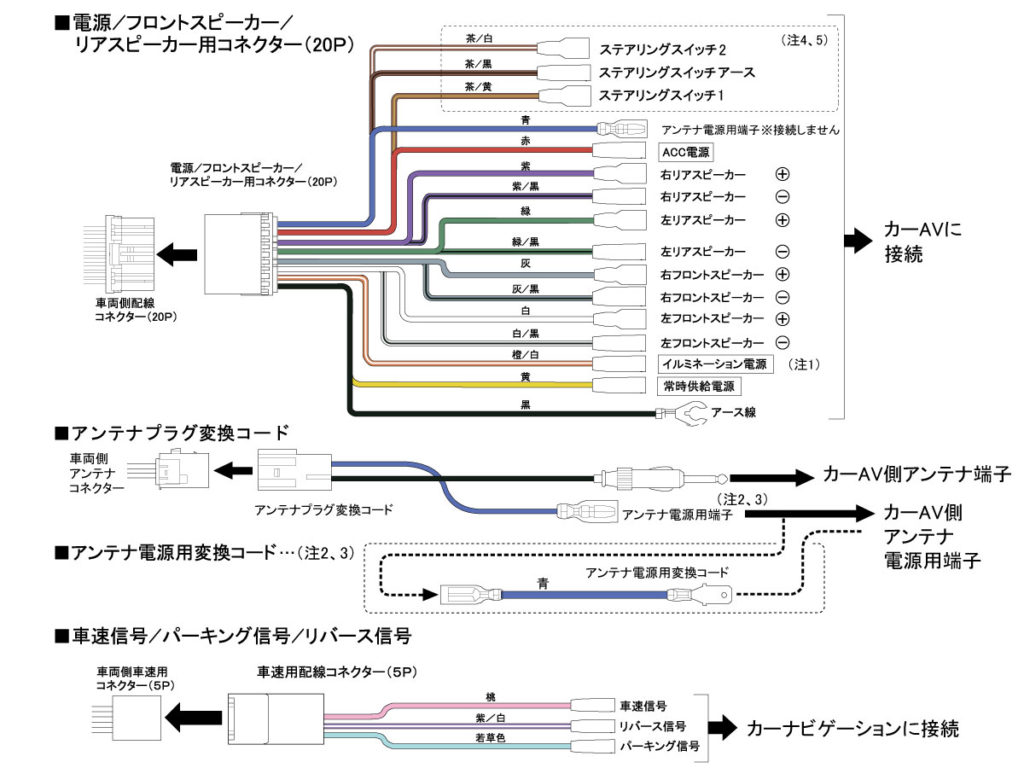

      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
      • 接続しない端子はニヒールテープ等で絶縁処理をしてください。
    • 10
      配線コネクター 接続

      カーAV裏にカーAV付属の配線コネクターを接続します。

    • 11
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 12
      配線コネクター 接続(1)

      車両側配線コネクター/アンテナコードをカーAV側へ接続します。
      ・電源/フロントスピーカー用コネクター(10P)
      ・アンテナコード

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 13
      配線コネクター 接続(2)

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・車速用配線コネクター(5P)

      • コネクターは奥にある場合があります。
      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 14
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
    • 15
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
      • ネジの落下にご注意ください。
    • 16
      センターパネル 取付け

      配線コネクターを接続し、センターパネルを取付けます。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 17
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年07月29日

    イグニス

    • 1
      作業開始

      ○印にスイッチを取付けます。

    • 2
      スイッチパネル 取外し

      スイッチパネルを取外します。

      工具
      内張りはがし
    • 3
      スイッチホールカバー 取外し

      スイッチホールカバー裏から手前に押し出し取外します。

    • 4
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      8箇所
    • 5
      固定ネジ 取外し

      〇印のネジ(2本)を取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 6
      カーAV 取外し

      カーAVを取外します。

    • 7
      スイッチコード 引き回し

      写真のようにスイッチコードを引き回します。

      • 配線引き回しの際は車体/ネジ部分/シートレールなどの可動部には挟み込まないよう注意してください。また運転操作の妨げにならないようにまとめて固定してください。
    • 8

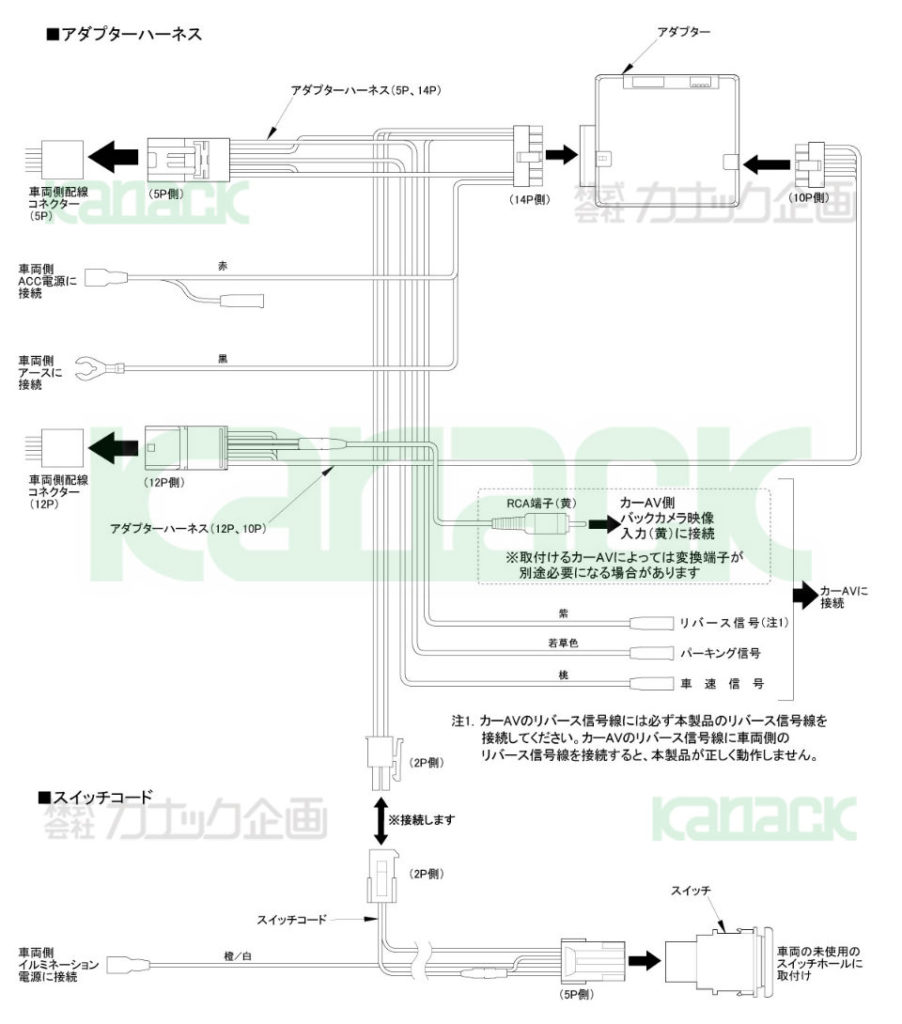

      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、カーAVのリバース信号線には必ず本製品のリバース信号線を接続してください。カーAVのリバース信号線に車両側のリバース信号線を接続すると、本製品が正しく動作しません。
      • リード線の色及び仕様はJEITAに準じておりますがカーAVメーカーによってはリード線の色が異なる場合がありますのでメーカーの取扱説明書を参照してください。
      • 接続しない端子はビニールテープ等で絶縁処理をしてください。
    • 9
      カーAV 取付け

      配線接続後、カーAVを元に戻します。

    • 10
      固定ネジ 取付け

      〇印のネジ(2本)を取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 11
      センターパネル 取付け

      センターパネルを取付けます。

    • 12
      スイッチ 接続

      スイッチに配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 13
      スイッチ 取付け

      スイッチを車両側に取付けます。

    • 14
      スイッチパネル 取付け

      スイッチパネルを取付けます。

    • 15
      取付完了

    • 16
      取付完了 映像

    » もっと見る

  • 2020年07月21日

    キックス

    • 1
      作業開始

      これから作業を開始します。

    • 2
      キッキングパネル 取外し

      助手席側のキッキングパネルを取外します。

    • 3
      パネル 取外し

      助手席側の足元パネルを取外します。

    • 4
      グローブボックス 取外し

      グローブボックスを取外します。

    • 5
      固定ネジ 取外し(1)

      グローブボックス下カバーの固定ネジ(2本)を取外します。

      工具
      プラスドライバー(2番)
    • 6
      固定ネジ 取外し(2)

      グローブボックス下カバーの固定ネジ(6本)を取外します。

      工具
      トルクスドライバー(T20)
    • 7
      カバー 取外し

      グローブボックス下カバーを取外します。

    • 8
      パネル 取外し

      エアコンスイッチパネル右側のパネルを仮取外しします。

      工具
      内張りはがし
      フック
      2箇所
    • 9
      ダッシュパネル 取外し(1)

      ダッシュパネルの固定ネジ(1本)を取外します。

      工具
      トルクスドライバー(T20)
    • 10
      ダッシュパネル 取外し(2)

      ダッシュパネルを取外します。

      フック
      14箇所
    • 11
      ダッシュパネル フック位置

      ダッシュパネルのフックは14箇所です。

    • 12
      センターパネル 取外し

      センターパネルを取外します。

      フック
      4箇所
    • 13
      センターパネル フック位置

      センターパネルのフックは4箇所です。

    • 14
      純正ネジ 取外し

      〇印の純正ネジ(4本)を取外します。

      工具
      プラスドライバー(2番)
    • 15
      カーAV 取外し

      カーAVを取外します。
      コネクターは外さず、タオル等を敷きカーAVを置きます。

    • 16

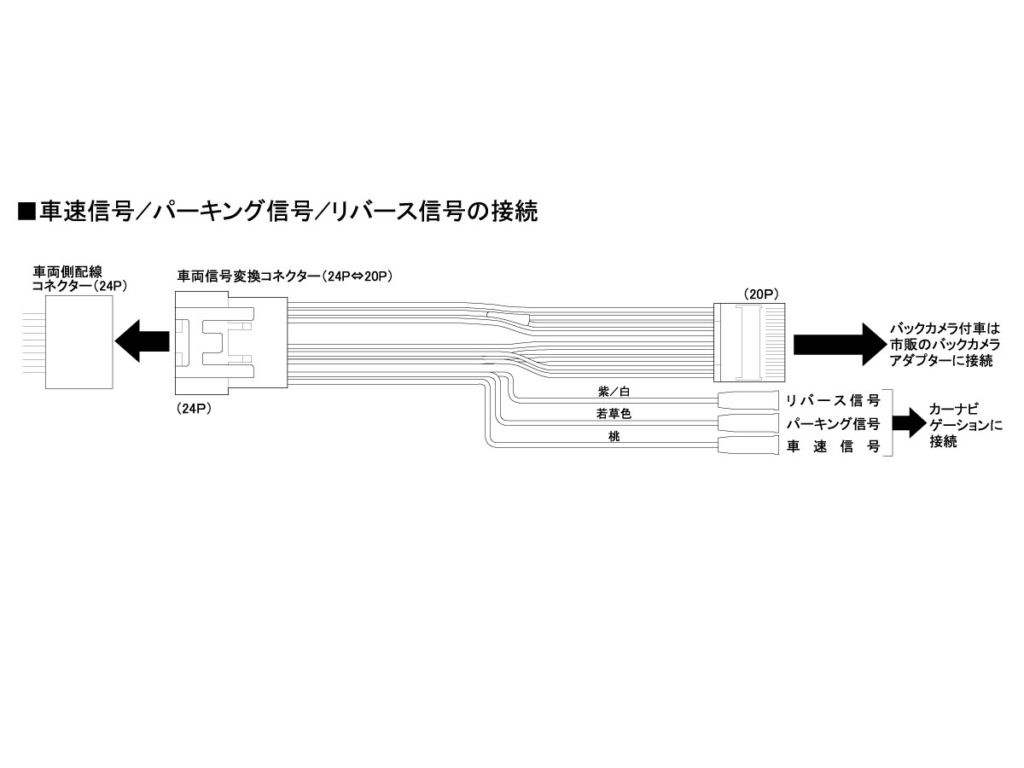

      バックカメラ変換コード 接続(1)

      車両側にある純正コネクターを抜き取ります。

    • 17
      バックカメラ変換コード 接続(2)

      車両側の抜き取った4Pコネクターにキットのコードを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 18
      バックカメラ変換コード 接続(3)

      カーAV裏のBACK CAMERAにバックカメラ変換コードの映像端子を接続します。

      • 奥までしっかりと差し込んでください。
    • 19
      カーAV/部品 取付け

      カーAV/パネル等、取外した部品を元に戻します。

      • 取付時はネジの落下にご注意ください。
    • 20
      取付完了

      カーAVによってはシステム設定からバックカメラ入力をONにする必要があります。

    » もっと見る

  • 2020年07月21日

    キックス

    • 1
      バッテリー(-端子) 取外し(1)

      トランクルームを開け、カバーをめくります。

    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)の横のナットを緩め、取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 3
      作業開始

      これからカーAV取付け作業を開始します。

    • 4
      キッキングパネル 取外し

      助手席側のキッキングパネルを取外します。

    • 5
      足元パネル 取外し

      助手席側の足元パネルを取外します。

    • 6
      グローブボックス 取外し

      グローブボックスを取外します。

    • 7
      固定ネジ 取外し(1)

      グローブボックス下カバーの固定ネジ(2本)を取外します。

      工具
      プラスドライバー(2番)
    • 8
      固定ネジ 取外し(2)

      グローブボックス下カバーの固定ネジ(6本)を取外します。

      工具
      トルクスドライバー(T20)
    • 9
      カバー 取外し

      グローブボックス下カバーを取外します。

      フック
      8箇所
    • 10
      パネル 取外し

      エアコンスイッチパネル右側のパネルを仮取外しします。

      工具
      内張りはがし
      フック
      2箇所
    • 11
      ダッシュパネル 取外し(1)

      ダッシュパネルの固定ネジ(1本)を取外します。

      工具
      トルクスドライバー(T20)
    • 12
      ダッシュパネル 取外し(2)

      ダッシュパネルを取外します。

      フック
      14箇所
    • 13
      ダッシュパネル フック位置

      ダッシュパネルのフックは14箇所です。

    • 14
      センターパネル 取外し

      センターパネルを取外します。

      フック
      4箇所
    • 15
      センターパネル フック位置

      センターパネルのフックは4箇所です。

    • 16
      純正ブラケット(L)(R) 取外し

      〇印の純正ネジ(4本)を取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 17
      純正ブラケット(L)(R) 取付穴位置

      純正ブラケットを取付ける時に、○印の穴を使用します。

    • 18
      純正ブラケット(L)(R) 取付け

      カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
    • 19

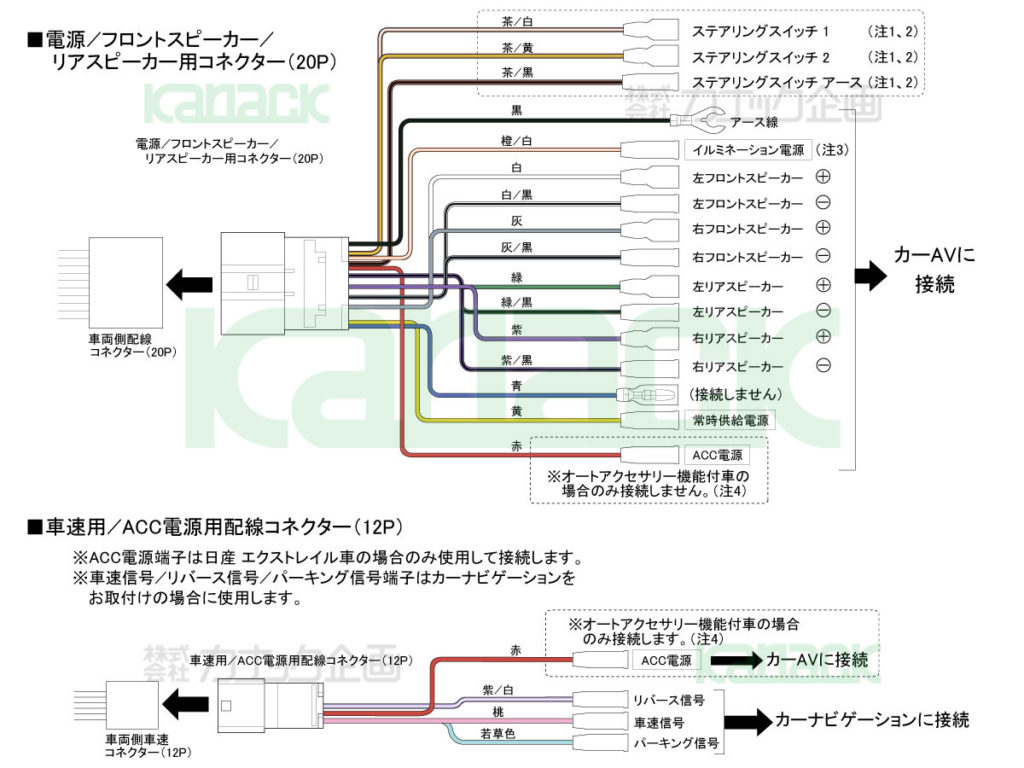

      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、純正ステアリングリモコン対応機能付カーAVを取付けする場合に使用します。
      • 注2、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
      • 注3、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子は絶縁処理を行ってください)
      • 注4、オートアクセサリー機能付車の場合、車両側配線コネクター(20P)側にACC電源が来ていない為、電源/フロントスピーカー/リアスピーカー用コネクター(20P)のACC電源端子は使用しません。車両側車速コネクター(12P)側にACC電源が来ている車速用/ACC電源用配線コネクター(12P)のACC電源端子を使用します。
    • 20
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 21
      配線コネクター 接続

      カーAV裏にカーAV付属の配線コネクター/キット付属のアンテナコードを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 22
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 23
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー用コネクター(20P)
      ・車速用/ACC電源用配線コネクター(12P)
      ・アンテナ変換コネクター

    • 24
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
    • 25
      カーAV 固定

      ○印を純正ネジ(4本)で取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 26
      センターパネル 取付け

      センターパネルを取付けます。

    • 27
      ダッシュパネル 取付け(1)

      ダッシュパネルを取付けます。

    • 28
      ダッシュパネル 取付け(2)

      ダッシュパネル固定ネジ(1本)を取付けます。

      工具
      トルクスドライバー(T20)
    • 29
      パネル 取付け

      仮取外ししていたパネルを取付けます。

    • 30
      カバー 取付け

      グローブボックス下カバーを取付けます。

    • 31
      固定ネジ 取付け(1)

      〇印の固定ネジ(6本)を取付けます。

      工具
      トルクスドライバー(T20)
    • 32
      固定ネジ 取付け(1)

      〇印の固定ネジ(2本)を取付けます。

      工具
      プラスドライバー(2番)
    • 33
      グローブボックス 取付け

      グローブボックスを取付けます。

    • 34
      パネル 取付け

      助手席側の足元パネルを取付けます。

    • 35
      キッキングパネル 取付け

      助手席側のキッキングパネルを取付けます。

    • 36
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年07月21日

    キックス

    • 1
      バッテリー(-端子) 取外し(1)

      トランクルームを開け、カバーをめくります。

      フック
      -2箇所
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)の横のナットを緩め、取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 3
      作業開始

      これからカーAV取付け作業を開始します。

    • 4
      キッキングパネル 取外し

      助手席側のキッキングパネルを取外します。

      工具
      内張りはがし
    • 5
      足元パネル 取外し

      助手席側の足元パネルを取外します。

    • 6
      グローブボックス 取外し

      グローブボックスを取外します。

    • 7
      固定ネジ 取外し(1)

      グローブボックス下カバーの固定ネジ(2本)を取外します。

      工具
      プラスドライバー(2番)
    • 8
      固定ネジ 取外し(2)

      グローブボックス下カバーの固定ネジ(6本)を取外します。

      工具
      トルクスドライバー(T20)
    • 9
      カバー 取外し

      グローブボックス下カバーを取外します。

      フック
      8箇所
    • 10
      パネル 仮取外し

      エアコンスイッチパネル右側のパネルを仮取外しします。

      工具
      内張りはがし
      フック
      2箇所
    • 11
      ダッシュパネル 取外し(1)

      ダッシュパネルの固定ネジ(1本)を取外します。

      工具
      トルクスドライバー(T20)
    • 12
      ダッシュパネル 取外し(2)

      ダッシュパネルを取外します。

      フック
      14箇所
    • 13
      ダッシュパネル フック位置

      ダッシュパネルのフックは14箇所です。

    • 14
      センターパネル 取外し

      センターパネルを取外します。

      フック
      4箇所
    • 15
      センターパネル フック位置

      センターパネルのフックは4箇所です。

    • 16
      純正ブラケット(L)(R) 取外し

      〇印の純正ネジ(4本)を取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 17
      パネル 切り取り加工(1)

      キット付属のパネル上部をカッター使用し、一部切り取り加工を行います。
      切り取り部分は次の手順をご覧ください。

      工具
      カッター
      • 怪我をしないよう十分に注意してください。
    • 18
      パネル 切り取り加工(2)

      パネル切り取り後の写真です。
      写真のようにパネルを加工します。

    • 19
      純正ブラケット(L)(R) 取付穴位置

      純正ブラケットを取付ける時に、○印の穴を使用します。

    • 20
      純正ブラケット(L)(R) 取付け

      カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 21
      パネル 取付け

      加工したパネルをカーAV前方からはめ込み、〇印をキット付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 22
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、純正ステアリングリモコン対応機能付カーAVを取付けする場合に使用します。
      • 注2、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
      • 注3、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子は絶縁処理を行ってください)
      • 注4、オートアクセサリー機能付車の場合、車両側配線コネクター(20P)側にACC電源が来ていない為、電源/フロントスピーカー/リアスピーカー用コネクター(20P)のACC電源端子は使用しません。車両側車速コネクター(12P)側にACC電源が来ている車速用/ACC電源用配線コネクター(12P)のACC電源端子を使用します。
    • 23
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 24
      配線コネクター 接続

      カーAV裏にカーAV付属の配線コネクター/キット付属のアンテナコードを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 25
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 26
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー用コネクター(20P)
      ・車速用/ACC電源用配線コネクター(12P)
      ・アンテナ変換コネクター

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 27
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
    • 28
      カーAV 固定

      ○印を純正ネジ(4本)で取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 29
      センターパネル 取付け

      センターパネルを取付けます。

    • 30
      ダッシュパネル 取付け(1)

      ダッシュパネルを取付けます。

    • 31
      ダッシュパネル 取付け(2)

      ダッシュパネル固定ネジ(1本)を取付けます。

    • 32
      パネル 取付け

      仮取外ししていたパネルを取付けます。

    • 33
      カバー 取付け

      グローブボックス下カバーを取付けます。

    • 34
      固定ネジ 取付け(1)

      〇印の固定ネジ(6本)を取付けます。

      工具
      トルクスドライバー(T20)
    • 35
      固定ネジ 取付け(2)

      〇印の固定ネジ(2本)を取付けます。

      工具
      プラスドライバー(2番)
    • 36
      グローブボックス 取付け

      グローブボックスを取付けます。

    • 37
      パネル 取付け

      助手席側の足元パネルを取付けます。

    • 38
      キッキングパネル 取付け

      助手席側のキッキングパネルを取付けます。

    • 39
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年07月15日

    ステップワゴンスパーダ

    • 1
      バッテリー(-端子) 取外し

      ソケットレンチでナットを緩め、バッテリー(-端子)を取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 2
      作業開始

      これからカーAV取外し作業を開始します。

    • 3
      シフトロックカバー 取外す

      シフトロックカバーを取外します。

      工具
      精密ドライバー
      フック
      2箇所
    • 4
      シフトレバー 下げる

      ドライバー等でシフトロックボタンを押しながら、シフトレバーをNまで下げます。

      工具
      ドライバー
    • 5
      運転席側パネル 取外し

      運転席側ハンドル後ろのパネルを取外します。

      工具
      内張りはがし
    • 6
      カバー 取外し

      カーAV右下のカバーを取外します。

      工具
      内張りはがし
    • 7
      スイッチ部カバー 取外し

      スイッチ部のカバー(L)(R)を取外します。

      • 写真は(L)です。(R)も同様に取外します。
    • 8
      固定ネジ 取外し

      〇印のネジを取外します。

      工具
      プラスドライバー(1番)
    • 9
      スイッチパネル 取外し(1)

      スイッチパネルを取外します。

    • 10
      スイッチパネル 取外し(2)

      スイッチパネルに接続されている配線コネクターを取外します。

    • 11
      カーAV固定ネジ 取外し(1)

      〇印のカーAV下固定ネジを取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 12
      カーAV固定ネジ 取外し(2)

      〇印のカーAV下固定ネジを取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 13
      カバー(L) 取外し

      カーAV下側のカバー(L)を取外します。

    • 14
      カバー(R) 取外し

      カーAV下側のカバー(R)を取外します。

    • 15
      カーAV 取外し

      純正カーAVを取外します。

    » もっと見る

  • 2020年07月3日

    タフト

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取外し作業を開始します。

    • 5
      アッパーカバー 取外し

      上へ引っ張るようにアッパーカバーを取外します。

      工具
      内張りはがし
    • 6
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取外します。
      • ネジの落下にご注意ください。
    • 7
      カーAV 取外し

      純正カーAVを取外し、接続されているコネクターを取外します。

    » もっと見る

  • 2020年07月2日

    ライズ

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取付け作業を開始します。

    • 5
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      8箇所
    • 6
      センターパネル フック位置

      センターパネルのフックは8箇所です。

    • 7
      アッパーカバー 取外し

      アッパーカバーを取外します。

      フック
      9箇所
    • 8
      アッパーカバー フック位置

      アッパーカバーのフックは9箇所です。

    • 9
      純正ネジ 取外し

      右上の純正ネジ(1本)を取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 10
      パネル(L)(R) 切り離し

      キット付属のパネルを切り離します。

      工具
      ニッパー
      • 手で折り曲げ、切り離すことも可能です。
      • 切り離しの際はケガをしないように十分注意してください。
    • 11
      クッションテープ 貼付け

      カーAVの前側天面にクッションテープを貼り付けます。

      • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
    • 12
      ブラケット 取付穴位置

      ○印はブラケットを取付けの際に使用する穴です。

      • メーカーによって取付穴は異なります。
        取付けるカーAVの取付説明書も参照してください。
    • 13
      純正ブラケット 取付け

      カーAVに純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けてください。
    • 14
      スペーサー/パネル 取付け(1)

      キット付属のスペーサーをカーAVに重ねます。

      • 写真は(L)です。(R)も同様に取付けてください。
    • 15
      スペーサー/パネル 取付け(2)

      パネルを重ね、〇印をキット付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けてください。
    • 16
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
      • 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
      • 接続しない端子はビニールテープ等で絶縁処理をしてください。
    • 17
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 取付けするカーナビゲーションによっては車速信号が特殊であるため、自車位置表示のズレ等が発生する場合があります。
    • 18
      カーAV/配線コネクター 接続

      カーAV裏に配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 19
      アース線 接続

      キットの配線コネクターのアース線をブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 20
      純正オプションパネル 切り取り加工

      パネル表面に傷つけないよう注意しながら、ニッパーでリブ(4箇所)を切り取り加工します。
      切り取り箇所のバリなどを取り除きます。

      工具
      ニッパー
      • 写真は左側です。右側も同様に行います。
      • 怪我をしないよう、十分に注意してください。
    • 21
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー用コネクター(10P)
      ・リアスピーカー用コネクター(6P)
      ・車速用配線コネクター(5P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 22
      アンテナコード 接続

      カーAV裏にアンテナコードを接続します。

      • しっかり奥まで差し込んでください。
    • 23
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車輌側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を外します。
    • 24
      カーAV 固定

      ○印を取外した純正ネジ(1本)と純正ブラケット付属ネジ(3本)で取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
      • ネジの落下にご注意ください。
    • 25
      純正オプションパネル 取付け

      加工した純正オプションパネルを取付けます。

    • 26
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年06月10日

    エスティマ

    • 1
      バッテリー(-端子) 取外し

      バッテリー(-端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
    • 2
      作業開始

      これからバックカメラガイドラインアダプターの取付けを始めます。

    • 3
      シフトロックカバー 取外し

      シフトロックカバーの溝にピックツールを差し込み、取外します。

      工具
      ピックツール
      フック
      2箇所
    • 4
      シフトレバー 下げる

      ドライバー等でシフトロックボタンを押しながら、シフトレバーをRまで下げます。

      工具
      プラスドライバー(2番)
    • 5
      シフトノブ 取外し

      シフトノブを反時計回りにまわし、取外します。

    • 6
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      13箇所
    • 7
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 8
      パネル固定ネジ 取外し

      パネルの固定ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 9
      パネル 取外し

      パネルを取外します。

    • 10
      カーAV固定ネジ 取外し

      〇印の固定ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 11
      カーAV 取外し

      カーAVを取外します。
      タオル等を敷き、カーAVを置きます。

    • 12
      アダプター本体 設定

      アダプター本体のスイッチ設定を行います。 スイッチ設定4番と5番をONにします。

      工具
      精密ドライバー
      • スイッチ設定の際は十分注意してください。
    • 13
      CAN信号 接続

      CANハイ(茶/赤)を車両側5P4番(黒)へ、CANロー(茶)を車両側5P5番(白)へ エレクトロタップを使用し接続します。

      工具
      ペンチ
    • 14
      ACC電源 接続

      車両側とキット側のACC電源を接続します。

      • ギボシ端子は最後まで差し込んでください。
    • 15
      電源コード 接続

      アダプター側とオプションコードの電源コード(白/赤)を接続します。

      • ギボシ端子は最後まで差し込んでください。
    • 16
      映像コード 接続

      アダプター側とオプションコードの映像コード(RCA端子)を接続します。

      • 端子は最後まで差し込んでください。
    • 17
      配線コネクター 接続

      オプションコードと車両側の4Pコネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 18
      バックカメラ入力 接続

      カーAV裏のBACK CAMERAへRCA端子を接続します。

      • 取付けるカーAVによっては変換ケーブルが別途必要になる場合があります。
    • 19
      アース線 接続

      アース線を純正ブラケット取付ネジで共締めします。

    • 20
      アダプター本体 接続

      アダプター本体とアダプターコード(14P)を接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 21
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • バッテリー(-端子)を仮接続し、動作確認を行います。
    • 22
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 23
      パネル 取付け

      パネルを取付けます。

    • 24
      パネル 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 25
      センターパネル 取付け

      配線コネクターを接続し、センターパネルを取付けます。

    • 26
      シフトノブ 取付け

      シフトノブを取付け、Pに戻します。

    • 27
      シフトロックカバー 取付け

      シフトロックカバーを取付けます。

    • 28
      取付完了

      バッテリー(-端子)を接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年06月8日

    イグニス

    • 1
      バッテリー(-端子) 取外し(1)

      バッテリー(-端子)の横のナットを緩めます。

    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取付け作業を開始します。

    • 5
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      8箇所
    • 6
      センターパネル フック位置

      センターパネルのフックは8箇所です。

    • 7
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 8
      レスパネル一体 取外し

      レスパネル+純正ブラケット(L)(R)を取外します。

    • 9
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 10
      純正ブラケット(L)(R) 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取外します。
    • 11
      ブラケット(L)(R) 取付穴位置

      ブラケットを取付ける時に、○印の穴を使用します。

    • 12
      純正ブラケット(L)(R) 取付け

      純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
    • 13
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
      接続しない端子は絶縁処理をしてください。

      • 接続しない端子は、絶縁処理をしてください。
      • 注1、カーAVによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
      • 注2、ピラーアンテナ付車の場合は接続しません。
      • 注3、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
      • 注4、純正ステアリングリモコン対応機能付カーAVを取付ける場合に使用します。
      • 注5、取付けるカーAVによってはステアリングリモコン用コードの配線色は異なります。
    • 14
      配線コネクター/アンテナコード 接続

      カーAV裏に配線コネクター/アンテナコードを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 15
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 16
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
      ・車速用配線コネクター(5P)
      ・アンテナプラグ変換コード

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 17
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
    • 18
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 19
      センターパネル 取付け

      センターパネルを取付けます。

    • 20
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る
