2020年

  • 2020年04月23日

    iQ

    • 1
      バッテリー(-端子) 取外し

      バッテリー(-端子)を取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

    • 2
      作業開始

      これからカーAV取付け作業を開始します。

    • 3
      エアコンパネル一体 取外し(1)

      エアコンパネル一体を取外します。

      工具
      内張りはがし
      フック
      6箇所
    • 4
      エアコンパネル一体 取外し(2)

      接続されている配線コネクターを取外します。

    • 5
      エアコンパネル一体 フック位置

      エアコンパネル一体のフックは6箇所です。

    • 6
      センターパネル 取外し(1)

      センターパネルを取外します。

    • 7
      センターパネル 取外し(2)

      接続されている配線コネクターを取外します。
      空いているスペースにタオル等を敷き、パネルを置きます。

    • 8
      純正カーAV 取外し(1)

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 9
      純正カーAV 取外し(2)

      接続されているコネクターを取外し、純正カーAVを取外します。

    • 10
      純正ブラケット(L)(R) 取外し

      〇印の取付ネジを取外します。

      • 写真は(L)です。(R)も同様に取外します。
      • 取外したネジは使用しません。
    • 11
      ブラケット 取付穴位置

      ○印はブラケットを取付けの際に使用する穴です。

    • 12
      純正ブラケット(L)(R) 取付け

      純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 13
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子は絶縁処理をしてください。
      • 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 14
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 15
      カーAV/配線コネクター 接続

      カーAV裏に配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 16
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 17
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー用コネクター(10P)
      ・リアスピーカー用コネクター(6P)
      ・車速用配線コネクター(5P)

    • 18

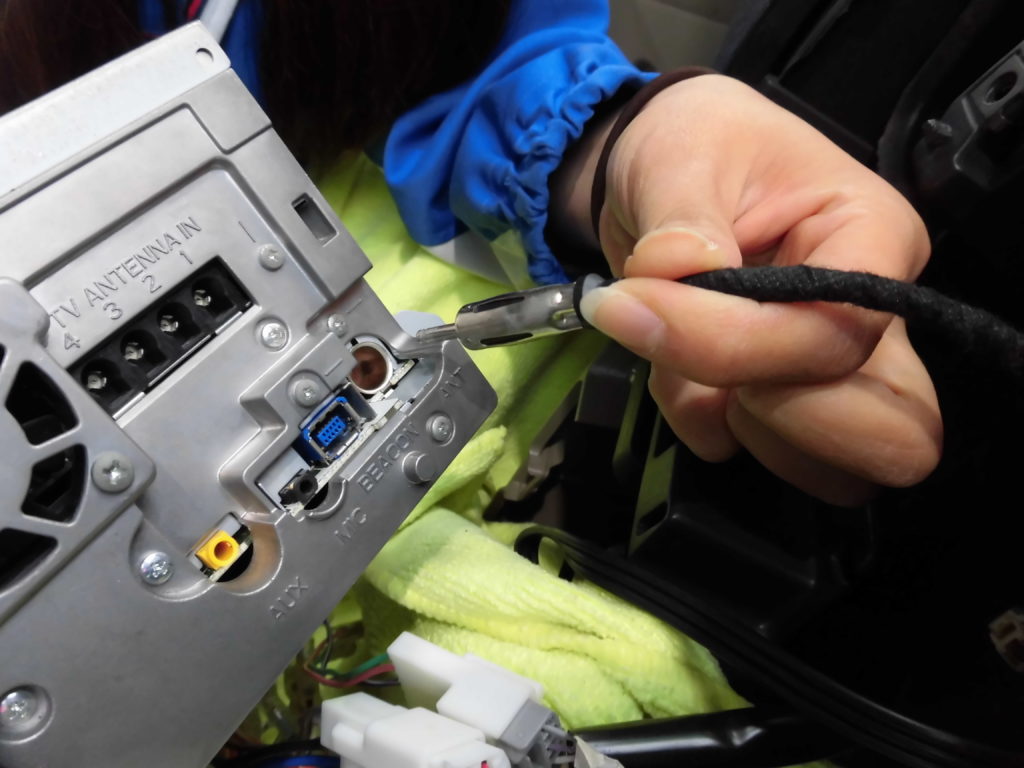

      アンテナコード 接続

      カーAVにアンテナコードを接続します。

      • 奥までしっかりと差し込んでください。
    • 19
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • 取付け後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。
        確認後、再度バッテリー(-端子)を外します。
    • 20
      カーAV 固定

      ○印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 21
      センターパネル 取付け(1)

      取外した配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 22
      センターパネル 取付け(2)

      センターパネルを取付けます。

    • 23
      エアコンパネル一体 取付け

      取外した配線コネクターを接続し、エアコンパネル一体を取付けます。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 24
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。
      確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年04月2日

    フィット

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使用し、バッテリー(-端子)横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取付け作業を開始します。

    • 5
      エアコンパネル 取外し(1)

      〇印に内張りはがしを差し込み、パネルを浮かせます。

      工具
      内張りはがし
      • 〇印上部に差し込み口があります。
    • 6
      エアコンパネル 取外し(2)

      エアコンパネルを取外します。

      フック
      10箇所
    • 7
      エアコンパネル 取外し(3)

      接続されているコネクター(2本)とフック(1箇所)を取外します。

    • 8
      パネル取付ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 9
      純正パネル 取外し

      純正パネルを取外します。

      フック
      6箇所
    • 10
      ブラケット取付ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 11
      ダッシュ部 切り取り加工(1)

      ダッシュ部の切り取り加工を行います。囲み部分を加工します。

      工具
      超音波カッター
    • 12
      ダッシュ部 切り取り加工(2)

      1.9mmを残し、超音波カッターで切り取ります。

      工具
      超音波カッター
    • 13
      ダッシュ部 切り取り加工後

      切り取り後の写真です。

    • 14
      純正部品 移設作業(1)

      エアコンパネル裏側の〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジは取付け時に使用します。
    • 15
      純正部品 移設作業(2)

      エアコンスイッチ部分を取外します。

    • 16
      純正部品 移設作業(3)

      エアコンスイッチ部を取外し後、〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジは取付け時に使用します。
    • 17
      純正部品 移設作業(4)

      ハザードスイッチを取外します。

    • 18
      ハザードスイッチ 取付け

      別途購入部品のオートA/Cコントロール スイッチAssy.にハザードスイッチをはめ込み、 〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
    • 19
      エアコンスイッチ 取付け

      エアコンスイッチを重ね、〇印を純正ネジで取付けます。

      エアコンパネル移設作業終了です。

      工具
      プラスドライバー(2番)
    • 20
      純正パネル 移設

      純正パネル裏側のクラスターを取外します。

    • 21
      8インチパネル 取付け

      別途純正オプションの8インチ用パネルをクラスターに取付けます。

      パネルの移設作業終了です。

    • 22
      ブラケット 取付穴位置

      ○印はブラケットを取付けの際に使用する穴です。

      • メーカーによって取付穴は異なります。
        取付けるカーAVの取付説明書も参照してください。
    • 23
      パネル 挿入

      カーAV後方からパネルを挿入します。

    • 24
      ブラケット(L)(R) 取付け

      キット付属のブラケットを重ね、〇印をネジで取付けます。
      (使用ネジ:キット付属のM5×8ネジ または カーAV付属のネジ)

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けてください。
    • 25
      パネル/ブラケット(L)(R) 固定

      〇印をキット付属のφ4.5×16ネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けてください。
    • 26
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 接続しない端子は必ずテープ等で絶縁処理を行ってください。
      • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
      • 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 27
      リバース/パーキング信号 接続

      リバース信号は車両側コネクター(3P)の茶色コードへ
      パーキング信号は車両側コネクター(3P)の青色コードへ
      それぞれカーAVからの信号線をエレクトロタップで接続します。

      工具
      ペンチ
    • 28
      配線コネクター/アンテナコード 接続

      カーAV裏に配線コネクター/アンテナコードを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 29
      アース線 接続

      キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 30
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー/リアスピーカー用コネクター(24P)
      ・アンテナプラグ変換コード

      • 24Pコネクターを接続する前に、車両側コネクター(24P)がロックされていないことを確認します。
        ロックされている場合はツメ1箇所を押しながらロックをカチッと音がするまで起こして解除します。
    • 31
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を外します。
    • 32
      ブラケット取付ネジ 取付け

      〇印を取外したブラケット取付ネジで固定します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 33
      パネル取付ネジ 取付け

      〇印を取外したパネル取付ネジで固定します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 34
      エアコンパネル 取付け(1)

      配線コネクター(2本)とフック(1箇所)を取付けます。

    • 35
      エアコンパネル 取付け(2)

      エアコンパネルを車両側へ取付けます。

    • 36
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年04月1日

    フィット

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      スイッチパネル 取外し(1)

      スイッチパネルを取外します。

      工具
      内張りはがし
      フック
      10箇所
    • 5
      スイッチパネル 取外し(2)

      接続されているコネクター(2本)とフック(1箇所)を取外します。

    • 6
      スイッチパネル フック位置

      スイッチパネルのフックは10箇所です。

    • 7
      パネル固定ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 8
      ブラケット固定ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 9
      カーAV 取外し

      カーAVを取外します。タオル等を敷き、カーAVを置きます。

    • 10
      アダプター本体 設定

      スイッチ設定については、弊社へお問い合わせください。

      • スイッチ設定の際は十分注意してください。
    • 11
      CANコネクター 取外し

      カーAVからCANコネクター(20P)を取外します。

    • 12
      CAN信号(ハイ) 接続

      CAN信号(ハイ)をエレクトロタップを使用し接続します。

      工具
      ペンチ
    • 13
      CAN信号(ロー) 接続

      CAN信号(ロー)をエレクトロタップを使用し接続します。

      工具
      ペンチ
    • 14
      ACC電源 接続

      車両側とキット側のACC電源を接続します。

      工具
      ペンチ
    • 15
      電源コード 接続

      アダプター側とオプションコード[TPH064OC]の電源コード(白/赤)を接続します。

      • ギボシ端子は最後まで差し込んでください。
    • 16
      コネクター 取外し

      ディーラーオプションのカーAV裏から8Pコネクターを取外します。

    • 17
      TPH070BC 接続

      ホンダDOPナビ用バックカメラ変換コード[TPH070BC]をカーAVへ接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 18
      映像入力端子 接続

      アダプター側とTPH070BCの映像コード(RCA端子)を接続します。

      • 端子は最後まで差し込んでください。
    • 19
      配線コネクター 接続

      オプションコード[TPH064OC]と車両側の8Pコネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 20
      バックカメラ入力 接続

      カーAV裏のBACK CAMERAへRCA端子を接続します。

      • 取付けるカーAVによっては変換ケーブルが別途必要になる場合があります。
    • 21
      アース線 接続

      アース線を共締めします。

      工具
      プラスドライバー(2番)
    • 22
      アダプター本体 接続

      アダプター本体とアダプターコード(14P)を接続します。
      バッテリー(-端子)を仮接続し、動作確認を行います。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 23
      カーAV 取付け

      動作確認後、配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • 24
      固定ネジ 取付け

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 25
      スイッチパネル 取付け

      配線コネクター/フックを元に戻し、スイッチパネルを取付けます。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 26
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年03月30日

    ラパン

    • 1
      バッテリー(-端子) 取外し(1)

      バッテリー(-端子)の横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取付け作業を開始します。

    • 5
      シフトレバー 下げる

      シフトロックボタンを押しながら、シフトレバーをNまで下げます。

    • 6
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      7箇所
    • 7
      センターパネル フック位置

      センターパネルのフックは7箇所です。

    • 8
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 9
      レスパネル一体 取外し

      レスパネル+純正ブラケット(L)(R)を取外します。

    • 10
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 11
      純正ブラケット(L)(R) 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取外します。
    • 12
      ブラケット(L)(R) 取付穴位置

      ブラケットを取付ける時に、○印の穴を使用します。

    • 13
      純正ブラケット(L)(R) 取付け

      純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
    • 14
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
      接続しない端子は絶縁処理をしてください。

      • 注1、カーAVによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
      • 注2、ピラーアンテナ付車の場合は接続しません。
      • 注3、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
      • 注4、純正ステアリングリモコン対応機能付カーAVを取付ける場合に使用します。
      • 注5、取付けるカーAVによってはステアリングリモコン用コードの配線色は異なります。
    • 15
      配線コネクター 接続

      カーAV裏にカーAV付属の配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 16
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 17
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
      ・車速用配線コネクター(5P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 18
      アンテナコード 接続

      カーAV裏にアンテナコードを接続します。

      • 奥までしっかりと差し込んでください。
    • 19
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 20
      パネル 取付け

      別途購入部品のパネルを取付けます。

      • オーディオ交換ガーニッシュ8インチモデル用(品番:73821-80P40-QDA)
    • 21
      シフトレバー 戻す

      シフトレバーをPに戻します。

    • 22
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年03月23日

    ラパン

    • 1
      バッテリー(-端子) 取外し(1)

      バッテリー(-端子)の横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取付け作業を開始します。

    • 5
      シフトレバー 下げる

      シフトロックボタンを押しながら、シフトレバーをNまで下げます。

    • 6
      センタパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      7箇所
    • 7
      センターパネル フック位置

      センターパネルのフックは7箇所です。

    • 8
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 9
      レスパネル一体 取外し

      レスパネル+純正ブラケット(L)(R)を取外します。

    • 10
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 11
      純正ブラケット(L)(R) 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取外します。
    • 12
      ブラケット(L)(R) 取付穴位置

      ブラケットを取付ける時に、○印の穴を使用します。

    • 13
      純正ブラケット(L)(R) 取付け

      純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
    • 14

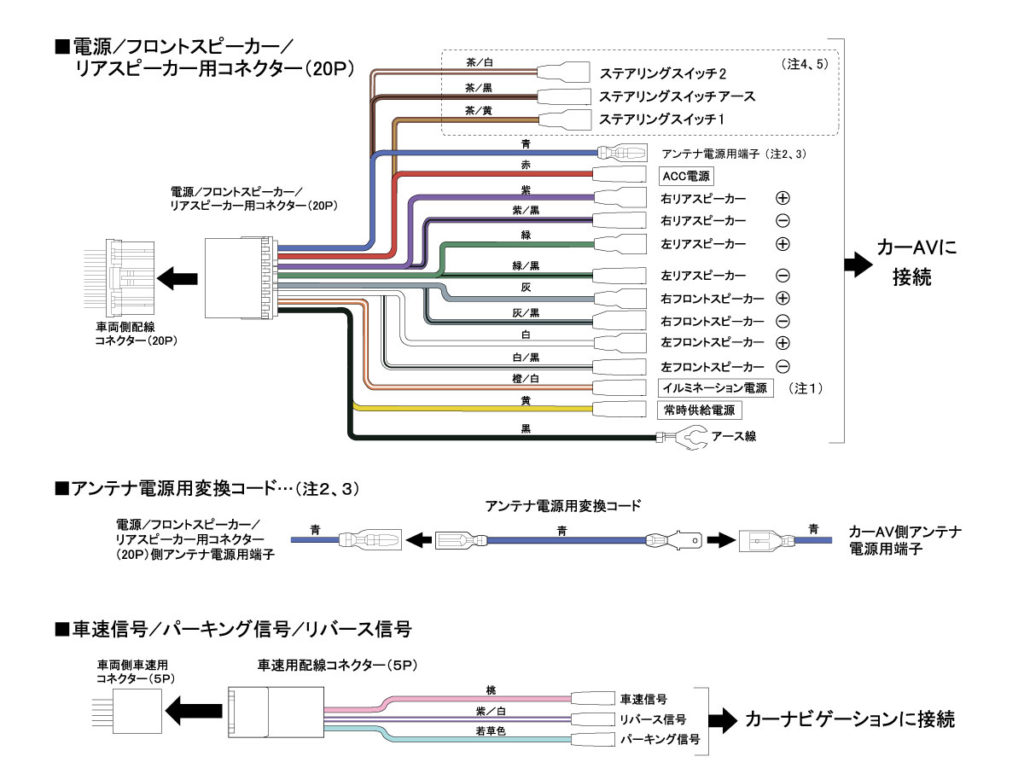

      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
      接続しない端子は絶縁処理をしてください。

      • 注1、カーAVによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
      • 注2、ピラーアンテナ付車の場合は接続しません。
      • 注3、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
      • 注4、純正ステアリングリモコン対応機能付カーAVを取付ける場合に使用します。
      • 注5、取付けるカーAVによってはステアリングリモコン用コードの配線色は異なります。
    • 15
      配線コネクター 接続

      カーAV裏にカーAV付属の配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 16
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 17
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
      ・車速用配線コネクター(5P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 18
      アンテナコード 接続

      カーAV裏にアンテナコードを接続します。

      • 奥までしっかりと差し込んでください。
    • 19
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
    • 20
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 21
      センターパネル 取付け

      センターパネルを取付けます。

    • 22
      シフトレバー 戻す

      シフトレバーをPに戻します。

    • 23
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年03月23日

    ラパン

    • 1
      バッテリー(-端子) 取外し(1)

      バッテリー(-端子)の横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取付け作業を開始します。

    • 5
      シフトレバー 下げる

      シフトロックボタンを押しながら、シフトレバーをNまで下げます。

    • 6
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      7箇所
    • 7
      センターパネル フック位置

      センターパネルのフックは7箇所です。

    • 8
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 9
      レスパネル一体 取外し

      レスパネル+純正ブラケット(L)(R)を取外します。

    • 10
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 11
      純正ブラケット(L)(R) 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取外します。
    • 12
      クッションテープ 貼付け

      カーAVの前側天面にキット付属のクッションテープを貼り付けます。

      • 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
    • 13
      ブラケット/パネル 差し込み

      キット付属のパネル内側左右にキット付属のブラケットを差し込みます。

      • ブラケットの先端をパネル内側面の溝に差し込みます。
    • 14
      ブラケット(L)(R) 取付穴位置

      ブラケットを取付ける時に、○印の穴を使用します。

    • 15
      パネル/ブラケット 取付け

      パネル/ブラケットをカーAV前方からはめ込みます。

    • 16
      純正ブラケット(L)(R) 取付け

      純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
    • 17
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
      接続しない端子は絶縁処理をしてください。

      • 注1、カーAVによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
      • 注2、ピラーアンテナ付車の場合は接続しません。
      • 注3、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
      • 注4、純正ステアリングリモコン対応機能付カーAVを取付ける場合に使用します。
      • 注5、取付けるカーAVによってはステアリングリモコン用コードの配線色は異なります。
    • 18
      配線コネクター 接続

      カーAV裏にカーAV付属の配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 19
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 20
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
      ・車速用配線コネクター(5P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 21
      アンテナコード 接続

      カーAV裏にアンテナコードを接続します。

      • 奥までしっかりと差し込んでください。
    • 22
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
    • 23
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 24
      センターパネル 取付け

      センターパネルを取付けます。

    • 25
      シフトレバー 戻す

      シフトレバーをPに戻します。

    • 26
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年03月11日

    RVR

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取外し作業を開始します。

    • 5
      センターパネル 取外し(1)

      内張りはがしを差し込み、センターパネルを浮かせます。

      工具
      内張りはがし
    • 6
      センターパネル 取外し(2)

      センターパネルを取外します。この時、接続されている配線コネクターを取外します。

      フック
      9箇所
    • 7
      センターパネル フック位置

      センターパネルのフックは9箇所です。

    • 8
      固定ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取外します。
      • ネジの落下にご注意ください。
    • 9
      カーAV 取外し

      純正カーAVを取外し、接続されているコネクターを取外します。

    » もっと見る

  • 2020年02月21日

    C-HR

    • 1
      バッテリー(-端子) 取外し

      ソケットレンチを使用しナットを緩め、バッテリー(-端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 2
      作業開始

      これからカーAV取外し作業を開始します。

    • 3
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      9箇所
    • 4
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 5
      アンダークラスター 取外し

      アンダークラスターを取外します。

      工具
      内張りはがし
      フック
      19箇所
    • 6
      アンダークラスター フック位置

      アンダークラスターのフックは19箇所です。

    • 7
      スイッチパネル 取外し

      スイッチパネルを取外します。

      工具
      内張りはがし
      フック
      12箇所
    • 8
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 9
      スイッチパネル フック位置

      スイッチパネルのフックは12箇所です。

    • 10
      純正ネジ 取外し

      〇印の純正ネジ(2本)を取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
    • 11
      エアコン吹き出しパネル 取外し

      エアコン吹き出しパネルを取外します。

    • 12
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 13
      枠パネル 取外し

      枠パネルを取外します。

      工具
      内張りはがし
      フック
      9箇所
    • 14
      カーAV 取外し

      〇印の純正ネジを取外し、カーAVを取外します。

      工具
      ソケットレンチ(No.10)
      • ネジの落下にご注意ください。
    » もっと見る

  • 2020年02月21日

    シエンタ

    • 1
      センターコンソール下 スイッチ装着の場合

      センターコンソール下へ製品付属のスイッチを装着した写真です。

    • 2
      ワイパーレバー後ろ スイッチ装着の場合

      ワイパーレバー後ろへ製品付属のスイッチを装着した写真です。

    • 3
      作業開始

      これから取付作業をはじめます。

    • 4
      シフトロックカバー 取外し

      シフトロックカバーを取外します。

      工具
      精密ドライバー
      フック
      2箇所
    • 5
      シフトレバー 下げる

      ドライバー等でシフトロックボタンを押しながら、シフトレバーをNまで下げます。

      工具
      ドライバー等
    • 6
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      7箇所
    • 7
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 8
      センターパネル フック位置

      センターパネルのフックは7箇所です。

    • 9
      固定ネジ 取外し

      〇印の固定ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 10
      カーAV 取外し

      カーAVを取外します。

    • 11
      スイッチ取付(1) (センターコンソール)

      センターコンソール下 取付けの場合

    • 12
      センターコンソール下クラスター 取外し

      センターコンソール下クラスターを取外します。

      工具
      内張りはがし
    • 13
      スイッチホール 取外し

      裏側からフックを押し、空きのスイッチホールを取外します。

      フック
      2箇所
    • 14
      スイッチコード 引き回し

      写真のようにスイッチコードを引き回します。

      • 配線引き回しの際は車体/ネジ部分/シートレールなどの可動部には挟み込まないよう注意してください。
    • 15
      スイッチ取付(2) ワイパーレバー後ろ

      ワイパーレバー後ろ 取付けの場合

    • 16
      スイッチコード 引き回し

      空きホールを取外し、写真のようにスイッチコードを引き回します。

      • 配線引き回しの際は車体/ネジ部分/シートレールなどの可動部には挟み込まないよう注意してください。
    • 17
      スイッチ 接続 ※ここからのは共通作業となります。

      引き回し後、キット付属のスイッチへ配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 18
      スイッチ 取付け

      スイッチを車両側に取付けます。

    • 19
      センターコンソール下クラスター 取付け

      取外したクラスターを取付けます。

      • ワイパーレバー後ろ取付の場合は必要ありません。
    • 20
      配線 接続

      スイッチコードの配線を接続します。

      • ギボシ端子は最後まで差し込んでください。
    • 21
      アダプター 接続

      アダプター本体とアダプターコード(14P)を接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 22
      リバース線 接続

      リバース線(紫/白)を接続します。

      • ギボシ端子は最後まで差し込んでください。
    • 23
      ACC電源 接続

      車両側とキット側のACC電源を接続します。

      • ギボシ端子は最後まで差し込んでください。
    • 24
      アース線 接続

      アース線を共締めします。

      • 共締め後、ビニールテープ等で絶縁処理をして下さい。
    • 25
      カーAV 取付け

      動作確認をし、カーAVを取付けます。

      工具
      プラスドライバー(2番)
    • 26
      戻し作業

      配線コネクターを接続し、センターパネルを取付けます。
      シフトレバーをPへ戻します。

    • 27
      取付完了

    » もっと見る

  • 2020年01月24日

    ムーヴ

    • 1
      バッテリー(-端子) 取外し

      ソケットレンチで横のナットを緩め、バッテリー(-端子)を取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 2
      作業開始

      これからカーAV取付け作業開始します。

    • 3
      シフトレバー 下げる

      〇印のシフトロックボタンを押しながら、シフトレバーをNまで下げます。

    • 4
      シフトノブ 取外し(1)

      ○印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
    • 5
      シフトノブ 取外し(2)

      シフトノブを手前に引っ張り取外します。

    • 6
      シフト・エアコンコントロールパネル 取外し(1)

      ○印に内張りはがしを差し込みます。

      工具
      内張りはがし
    • 7
      シフト・エアコンコントロールパネル 取外し(2)

      シフト・エアコンコントロールパネルを取外します。

      フック
      7箇所
    • 8
      シフト・エアコンコントロールパネル 取外し(3)

      接続されている配線コネクターを取外します。

    • 9
      シフト・エアコンコントロールパネル フック位置

      シフト・エアコンコントロールパネルのフックは7箇所です。

    • 10
      グローブボックス上ポケット 開ける

      グローブボックス上ポケットのフタを開けます。

      • 作業がしやすくなります。
    • 11
      エアコン吹き出し部 取外し(1)

      ○印に内張りはがしを差し込み、浮かせます。

      工具
      内張りはがし
    • 12
      エアコン吹き出し部 取外し(2)

      エアコン吹き出し部を手前に引っ張り取外します。

      フック
      4箇所
    • 13
      運転席側ポケット 開ける

      運転席側のポケットのフタを開けます。

      • 作業がしやすくなります。
    • 14
      エアコン吹き出し部 取外し

      エアコン吹き出し部を手前に引っ張り取外します。

      工具
      内張りはがし
      フック
      4箇所
    • 15
      エアコン吹き出し部 フック位置

      エアコン吹き出し部のフックは各4箇所です。

    • 16
      センターパネル 取外し(1)

      センターパネルを取外します。

      フック
      4箇所
    • 17
      センターパネル 取外し(2)

      接続されている配線コネクターを取外します。

    • 18
      センターパネル フック位置

      センターパネルのフックは4箇所です。

    • 19
      純正カーAV 取外し(1)

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
      • 取外したネジはカーAV取付け時に使用します。
    • 20
      純正カーAV 取外し(2)

      接続されている配線コネクターを取外します。

    • 21
      使用穴位置

      ○印はブラケットを取付けの際に使用する穴です。

    • 22
      ブラケット(L)(R) 取付け

      キット付属のブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
    • 23
      パネル(L)(R) 取付け

      キット付属のパネルを切り離し、〇印をキット付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
    • 24
      配線 接続(1)

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
      • 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 25
      配線 接続(2)

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 26
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 27
      配線コネクター 接続

      カーAV裏に配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 28
      アンテナコード 接続

      カーAV裏にアンテナコードを接続します。

      • 奥までしっかりと差し込んでください。
    • 29
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー用コネクター(10P)
      ・リアスピーカー用コネクター(6P)
      ・車速用配線コネクター(5P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 30
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • 31
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
      • ネジの落下にご注意ください。
    • 32
      センターパネル 取付け

      配線コネクターを接続し、センターパネルを取付けます。

    • 33
      エアコン吹き出し部(L)(R) 取付け

      エアコン吹き出し部(L)(R)を取付けます。

      • 写真は(L)側です。
    • 34
      シフト・エアコンコントロールパネル 取付け

      配線コネクターを接続し、シフト・エアコンコントロールパネルを取付けます。

    • 35
      シフトノブ 取付け(1)

      シフトノブをはめ込みます。

    • 36

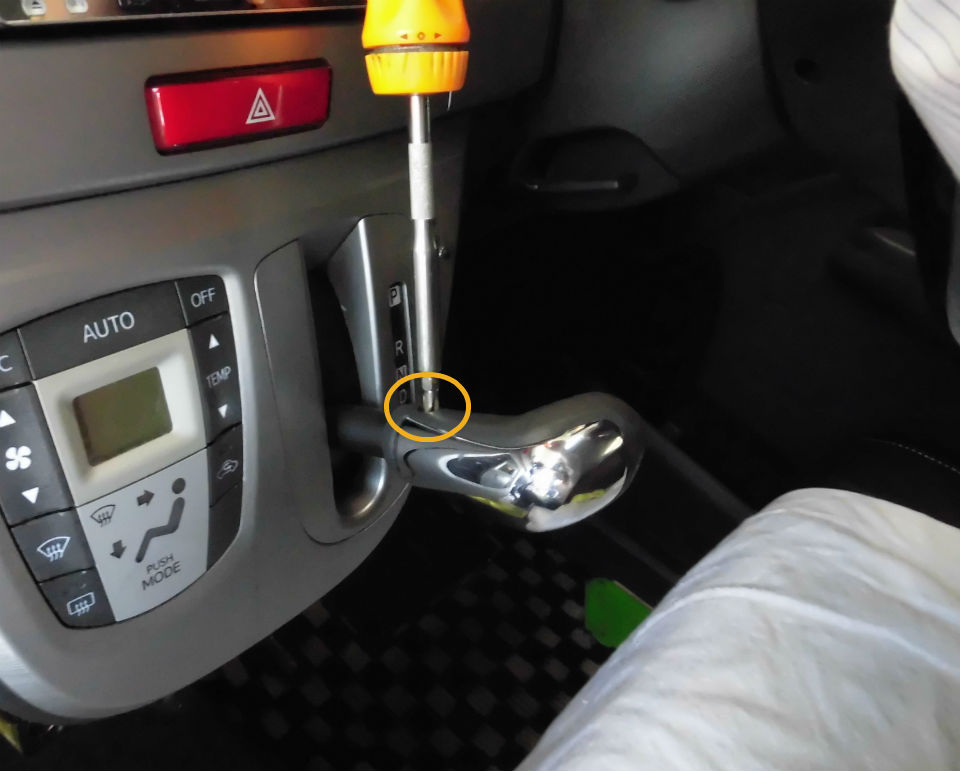

      シフトノブ 取付け(2)

      〇印を純正ネジで取付け、シフトレバーをPへ戻します。

      工具
      プラスドライバー(2番)
    • 37
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る
