2020年

  • 2020年06月8日

    イグニス

    • 1
      バッテリー(-端子) 取外し(1)

      バッテリー(-端子)の横のナットを緩めます。

    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取付け作業を開始します。

    • 5
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      8箇所
    • 6
      センターパネル フック位置

      センターパネルのフックは8箇所です。

    • 7
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 8
      レスパネル一体 取外し

      レスパネル+純正ブラケット(L)(R)を取外します。

    • 9
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 10
      純正ブラケット(L)(R) 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取外します。
    • 11
      クッションテープ 貼付け

      カーAVの前側天面にキット付属のクッションテープを貼り付けます。

      • 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
    • 12
      ブラケット/パネル 差し込み

      キット付属のパネル内側左右にキット付属のブラケットを差し込みます。

      • ブラケットの先端をパネル内側面の溝に差し込みます。
    • 13
      ブラケット(L)(R) 取付穴位置

      ブラケットを取付ける時に、○印の穴を使用します。

    • 14
      パネル/ブラケット 取付け

      パネル/ブラケットをカーAV前方からはめ込みます。

    • 15
      純正ブラケット(L)(R) 取付け

      純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
    • 16

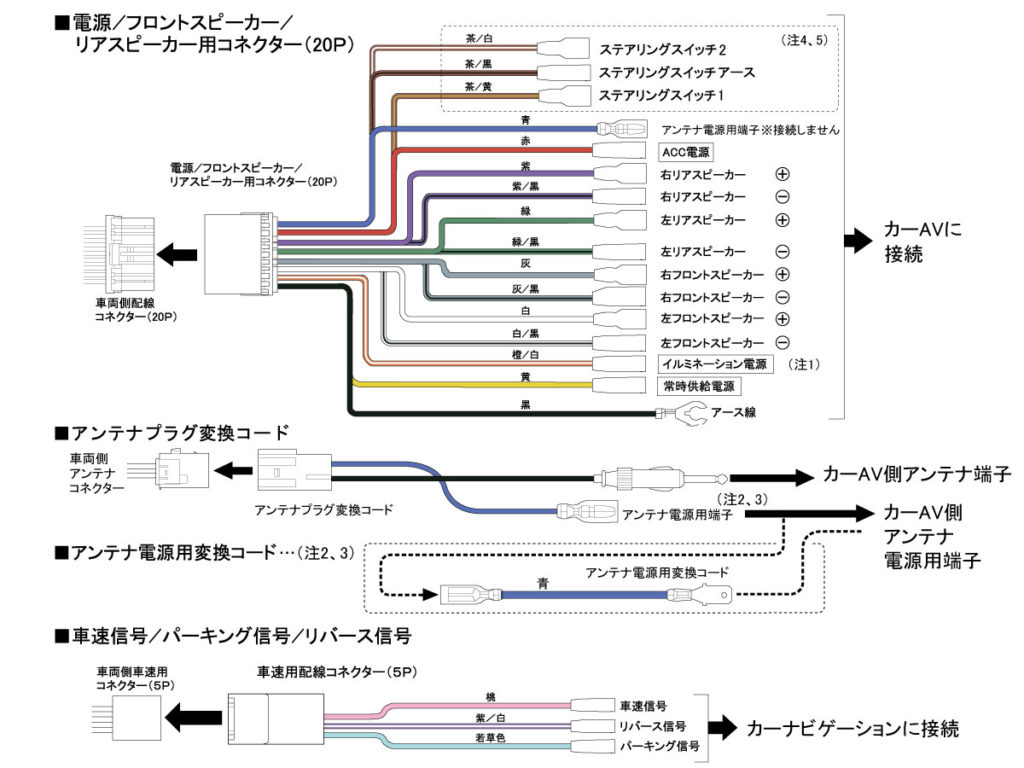

      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
      接続しない端子は絶縁処理をしてください。

      • 接続しない端子は、絶縁処理をしてください。
      • 注1、カーAVによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
      • 注2、ピラーアンテナ付車の場合は接続しません。
      • 注3、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
      • 注4、純正ステアリングリモコン対応機能付カーAVを取付ける場合に使用します。
      • 注5、取付けるカーAVによってはステアリングリモコン用コードの配線色は異なります。
    • 17
      配線コネクター/アンテナコード 接続

      カーAV裏に配線コネクター/アンテナコードを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 18
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 19
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
      ・車速用配線コネクター(5P)
      ・アンテナプラグ変換コード

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 20
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
    • 21
      カーAV 固定

      〇印を純正ネジで取付けます。

      • ネジの落下にご注意ください。
    • 22
      センターパネル 取付け

      センターパネルを取付けます。

    • 23
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年05月28日

    エスティマ

    • 1
      作業開始

      これからバックカメラ変換アダプターを取付けます。

    • 2
      シフトロックカバー 取外し

      シフトロックカバーの溝にピックツールを差し込み、取外します。

      工具
      ピックツール
      フック
      2箇所
    • 3
      シフトレバー 下げる

      ドライバー等でシフトロックボタンを押しながら、シフトレバーをRまで下げます。

      工具
      プラスドライバー(2番)
    • 4
      シフトノブ 取外し

      シフトノブを反時計回りにまわし、取外します。

    • 5
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      13箇所
    • 6
      配線コネクター 取外し

      接続されている配線コネクターを取外します。

    • 7
      パネル固定ネジ 取外し

      パネルの固定ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 8
      パネル 取外し

      パネルを取外します。

    • 9
      カーAV固定ネジ 取外し

      〇印の固定ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 10
      カーAV 取外し

      カーAVを取外します。
      タオル等を敷き、カーAVを置きます。

    • 11
      バックカメラ変換アダプター 接続

      車両側の配線コネクターにバックカメラ変換アダプターを接続します。

      • 配線コネクター/ギボシは最後まで確実に差し込んでください。
    • 12
      RCA端子 接続

      カーAVのバックカメラ入力用端子とバックカメラ変換アダプターの黄色の端子を接続します。

      • 奥までしっかりと差し込んでください。
    • 13
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を共締めします。

    • 14
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、動作確認を行います。
    • 15
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
      • ネジの落下にご注意ください。
    • 16
      パネル 取付け

      パネルを取付けます。

    • 17
      パネル 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
    • 18
      センターパネル 取付け

      配線コネクターを接続し、センターパネルを取付けます。

    • 19
      シフトノブ 取付け

      シフトノブを取付け、Pに戻します。

    • 20
      シフトロックカバー 取付け

      シフトロックカバーを取付けます。

    • 21
      取付完了

    » もっと見る

  • 2020年05月26日

    トール

    • 1
      バッテリー(-端子) 取外し

      ソケットレンチでナットを緩め、バッテリー(-端子)を取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 2
      作業開始

      これからカーAV取付け作業を開始します。

    • 3
      シフトレバー 下げる

      シフトロックボタンを押しながらシフトレバーをNまで下げます。

    • 4
      シフトノブ下カバー 取外し

      シフトノブ下のカバーを取外します。

      工具
      精密ドライバー
      フック
      2箇所
    • 5
      シフトノブ下金具 取外し

      シフトノブ下にある金具を取外します。

    • 6
      シフトノブ 取外し

      シフトノブを手前に引っ張り取外します。

    • 7
      センターパネル 取外し

      センターパネルを取外します。
      接続されている配線コネクターを取外します。

      工具
      内張りはがし
      フック
      12箇所
    • 8
      センターパネル フック位置

      センターパネルのフックは12箇所です。

    • 9
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
      • 取外したネジはカーAV取付け時に使用します。
    • 10
      パネル(L)(R) 切り離し

      キット付属のパネルを写真のように切り離します。

      工具
      ニッパー
      • 手で折り曲げ、切り離すことも可能です。
      • 切り離しの際はケガをしないように十分注意してください。
    • 11
      クッションテープ 貼付け(1)

      カーAVの前側天面にクッションテープを貼り付けます。

      • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
    • 12
      クッションテープ 貼付け(2)

      カーAVの前側底面にクッションテープを貼り付けます。

      • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
    • 13
      サブブラケット(L)(R)/パネル(L)(R) 取付け(1)

      サブブラケット上下の角穴にパネルを差し込みます。

    • 14
      サブブラケット(L)(R)/パネル(L)(R) 取付け(2)

      サブブラケット/パネルをキット付属のネジでカーAVに仮止めします。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 15
      パネル 取付け(1)

      カーAVをパネルにはめ込みます。

    • 16
      パネル 取付け(2)

      カーAVとパネルの位置関係が前後・左右均等になるように調整し、キット付属のネジで固定します。
      この時、仮止めしたネジもしっかりと固定します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 17
      ブラケット(L)(R) 取付け

      キット付属のブラケットを重ね、カーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 18

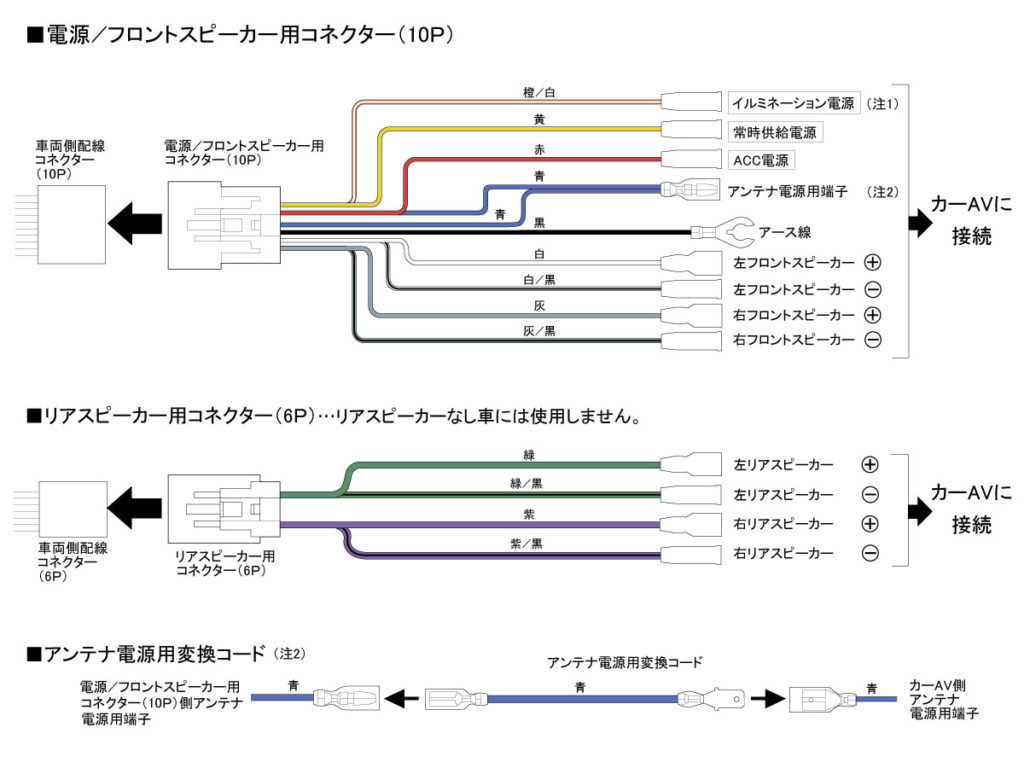

      配線 接続(1)

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 接続しない端子はビニールテープ等で絶縁処理をしてください。
      • 注1、カーAVによってイルミネーション電源のない場合がありますがその場合は接続しません。
      • 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 19
      配線 接続(2)

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 接続しない端子はビニールテープ等で絶縁処理をしてください。
    • 20
      カーAV/配線コネクター 接続

      カーAV裏に配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 21
      アース線 接続

      キットの配線コネクターのアース線をブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 22
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー用コネクター(10P)
      ・リアスピーカー用コネクター(6P)
      ・車速用配線コネクター(5P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 23
      アンテナコード 接続

      カーAV裏にアンテナコードを接続します。

      • しっかり奥まで差し込んでください。
    • 24
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車輌側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を外します。
    • 25
      カーAV 固定

      ○印を純正ネジとキット付属のφ5×16タッピングネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
      • ネジの落下にご注意ください。
    • 26
      センターパネル 取付け

      配線コネクターを接続し、センターパネルを取付けます。

    • 27
      シフトノブ 取付け

      シフトノブを取付けます。

    • 28
      シフトノブ下金具 取付け

      シフトノブ下金具を取付けます。

    • 29
      シフトノブ下カバー 取付け

      シフトノブ下カバーを取付けます。

    • 30
      シフトレバー 戻す

      シフトレバーをPへ戻します。

    • 31
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年05月26日

    トール

    • 1
      バッテリー(-端子) 取外し

      ソケットレンチでナットを緩め、バッテリー(-端子)を取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 2
      作業開始

      これからカーAV取付け作業を開始します。

    • 3
      シフトレバー 下げる

      シフトロックボタンを押しながらシフトレバーをNまで下げます。

    • 4
      シフトノブ下カバー 取外し

      シフトノブ下のカバーを取外します。

      工具
      精密ドライバー
    • 5
      シフトノブ下金具 取外し

      シフトノブ下にある金具を取外します。

    • 6
      シフトノブ 取外し

      シフトノブを手前に引っ張り取外します。

    • 7
      センターパネル 取外し

      センターパネルを取外します。
      接続されている配線コネクターを取外します。

      工具
      内張りはがし
      フック
      12箇所
    • 8
      センターパネル フック位置

      センターパネルのフックは12箇所です。

    • 9
      純正ネジ 取外し

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • ネジの落下にご注意ください。
      • 取外したネジはカーAV取付け時に使用します。
    • 10
      クッションテープ 貼付け(1)

      カーAVの前側天面にクッションテープを貼り付けます。

      • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
    • 11
      クッションテープ 貼付け(2)

      カーAVの前側底面にクッションテープを貼り付けます。

      • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
    • 12
      サブブラケット(L)(R) 取付け

      サブブラケットをキット付属のネジでカーAVに仮止めします。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 13
      パネル 取付け(1)

      カーAVをパネルにはめ込みます。

    • 14
      パネル 取付け(2)

      カーAVとパネルの位置関係が前後・左右均等になるように調整し、キット付属のネジで固定します。
      この時、仮止めしたネジもしっかりと固定します。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 15
      ブラケット(L)(R) 取付け

      キット付属のブラケットを重ね、カーAV付属のネジで取付けます。

      • 写真は(R)です。(L)も同様に取付けます。
    • 16

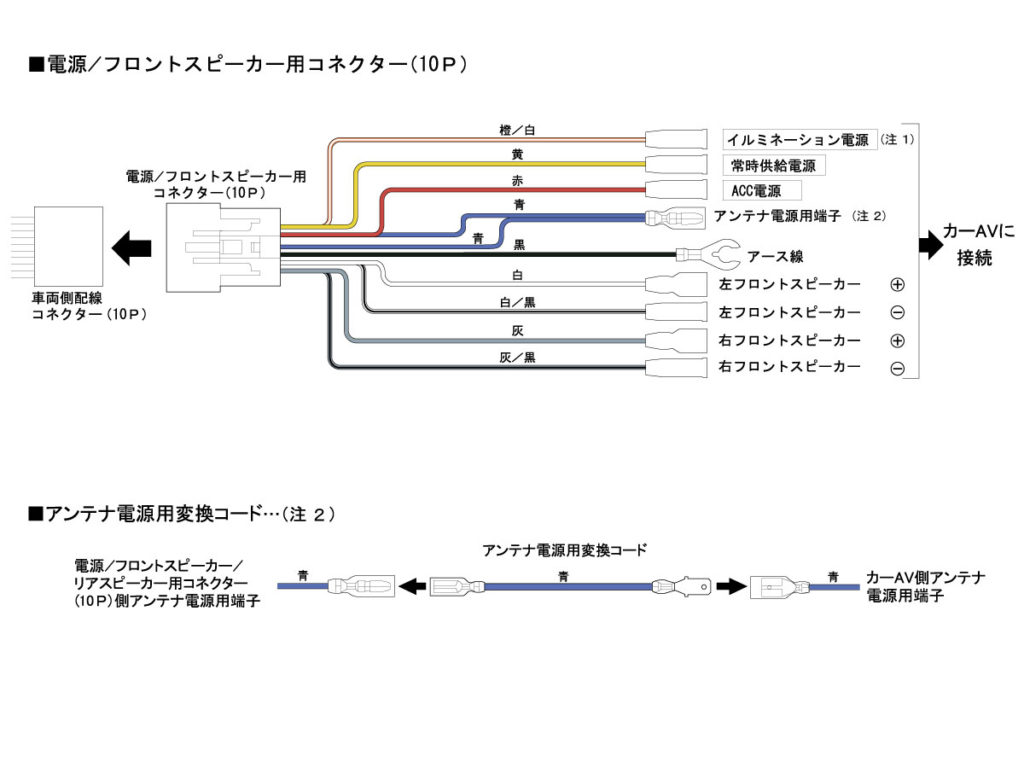

      配線 接続(1)

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 接続しない端子はビニールテープ等で絶縁処理をしてください。
      • 注1、カーAVによってイルミネーション電源のない場合がありますがその場合は接続しません。
      • 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 17

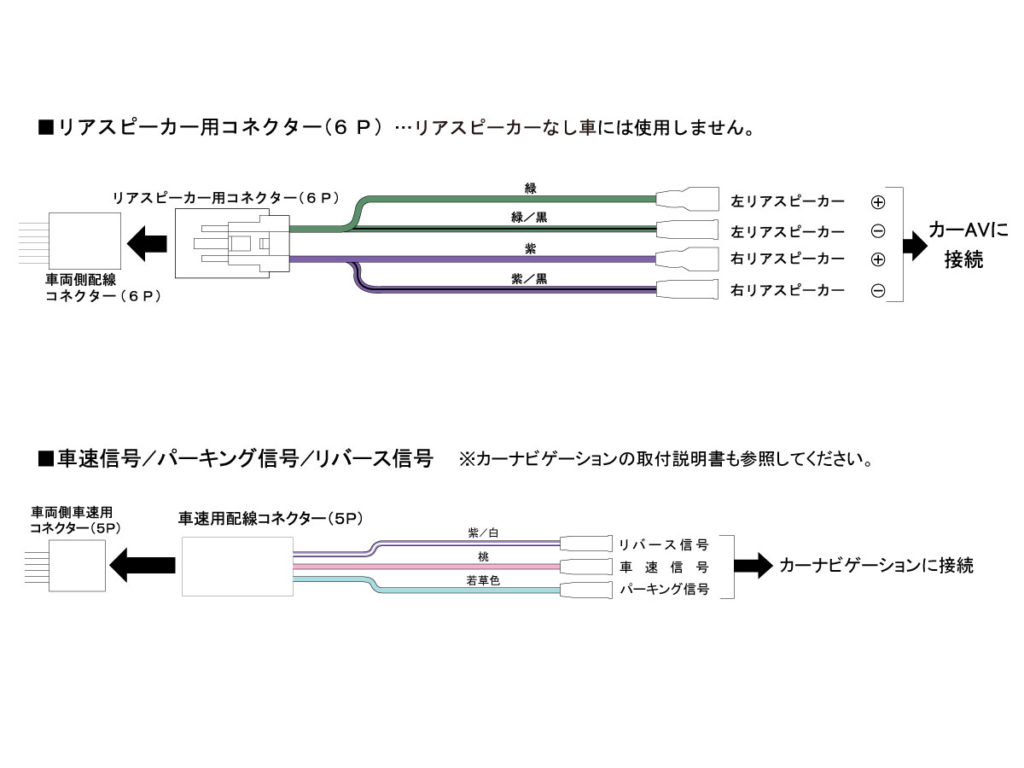

      配線 接続(2)

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 接続しない端子はビニールテープ等で絶縁処理をしてください。
    • 18
      カーAV/配線コネクター 接続

      カーAV裏に配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 19
      アース線 接続

      キットの配線コネクターのアース線をブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 20
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー用コネクター(10P)
      ・リアスピーカー用コネクター(6P)
      ・車速用配線コネクター(5P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 21
      アンテナコード 接続

      カーAV裏にアンテナコードを接続します。

      • しっかり奥まで差し込んでください。
    • 22
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車輌側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を外します。
    • 23
      カーAV 固定

      ○印を純正ネジとキット付属のφ5×16タッピングネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
      • ネジの落下にご注意ください。
    • 24
      センターパネル 取付け

      配線コネクターを接続し、センターパネルを取付けます。

    • 25
      シフトノブ 取付け

      シフトノブを取付けます。

    • 26
      シフトノブ下金具 取付け

      シフトノブ下金具を取付けます。

    • 27
      シフトノブ下カバー 取付け

      シフトノブ下カバーを取付けます。

    • 28
      シフトレバー 戻す

      シフトレバーをPへ戻します。

    • 29
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年05月21日

    アルファード

    • 1
      作業開始

      パワーウインドウを全開にします。

    • 2
      バッテリー(-端子) 取外し(1)

      バッテリー(-端子)の横のナットを緩めます。

    • 3
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 4
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 5
      コーナーカバー 取外し

      コーナーカバーを取外します。

      フック
      3箇所
      • 一番上の金属フックの落下にご注意ください。
    • 6
      コーナーカバー フック位置

      コーナーカバーのフックの位置は3箇所です。

    • 7
      ドアノブカバー 取外し

      ドアノブのカバーを取外します。

      工具
      内張りはがし
      フック
      3箇所
    • 8
      純正ネジ 取外し

      ドアノブの純正ネジを取外します。

      工具
      プラスドライバー(2番)
    • 9
      スイッチパネル 取外し(1)

      スイッチパネルを取外します。

      フック
      7箇所
    • 10
      スイッチパネル 取外し(2)

      接続されているコネクターを取外します。

    • 11
      スイッチパネル フック位置

      スイッチパネルのフックは7箇所です。

    • 12
      フロントアームレスト 取外し

      フロントアームレストを取外します。

      フック
      10箇所
    • 13
      フロントアームレスト フック位置

      フロントアームレストのフックは10箇所です。

    • 14
      固定ネジ 取外し

      ドアトリム部分の〇印のネジを取外します。

      工具
      プラスドライバー(2番)
    • 15
      ドアトリム 取外し

      ドアトリム下部を手前に引っ張り取外します。

      • ドアトリム取外し時、車両側にフックが残る場合があります。その場合、車両側からクリップリムーバー等でフックを取外しドアトリムに取付けてください。
    • 16
      ライト 取外し

      ライトに接続されているコネクターを取外します。

    • 17
      ワイヤー 取外し(1)

      ドアトリム裏のワイヤー2本を取外します。

    • 18
      純正スピーカー 取外し

      電動ドリルでリベット止め(4点)を取外します。

      工具
      電動ドリル
    » もっと見る

  • 2020年05月20日

    アルファード

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

    • 4
      作業開始

      これからカーAV取外し作業を開始します。

    • 5
      クラスターパネル(L)(R) 取外し

      テープの部分から内張りはがしを差し込み、クラスターパネルを取外します。

      工具
      内張りはがし
      フック
      11箇所
      • 写真は(L)です。(R)も同様に取外します。
    • 6
      クラスターパネル フック位置

      クラスターパネルのフックは11箇所です。

    • 7
      サイドパネル(L)(R) 取外し

      サイドパネルを取外します。

      工具
      内張りはがし
      フック
      7箇所
      • 写真は(L)です。(R)も同様に取外します。
    • 8
      サイドパネル フック位置

      サイドパネルのフックは7箇所です。

    • 9
      エアコン吹き出し口(L)(R) 取外し

      エアコン吹き出し口を取外します。

      工具
      内張りはがし
      フック
      4箇所
      • 写真は(L)です。(R)も同様に取外します。
    • 10
      純正ネジ 取外し

      カーAV固定の〇印の純正ネジを取外します。

      工具
      ソケットレンチ(No.10)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 11
      カーAV 取外し

      純正カーAVを取外し、接続されているコネクターを取外します。

    » もっと見る

  • 2020年05月18日

    ヤリス

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

      • -端子と+端子を接触させないでください。
    • 4
      作業開始

      これからカーAV取外し作業を開始します。

    • 5
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      10箇所
    • 6
      ハザードコネクター 取外し

      接続されているハザードコネクターを取外します。

    • 7
      エアコン吹出し口 取外し

      エアコン吹き出し口を取外します。

      工具
      内張りはがし
      フック
      4箇所
    • 8
      純正ネジ 取外し

      カーAV固定の〇印の純正ネジを取外します。

      工具
      ソケットレンチ(No.10)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 9
      カーAV 取外し

      純正カーAVを取外し、接続されているコネクターを取外します。

    » もっと見る

  • 2020年05月14日

    ライズ

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

    • 4
      作業開始

      これからカーAV取付け作業を開始します。

    • 5
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
      フック
      8箇所
    • 6
      センターパネル フック位置

      センターパネルのフックは8箇所です。

    • 7
      アッパーカバー 取外し

      アッパーカバーを取外します。

      フック
      9箇所
    • 8
      アッパーカバー フック位置

      アッパーカバーのフックは9箇所です。

    • 9
      純正ネジ 取外し

      右上の純正ネジ(1本)を取外します。

      工具
      プラスドライバー(2番)
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 10
      ブラケット 取付穴位置

      ○印はブラケットを取付けの際に使用する穴です。

      • メーカーによって取付穴は異なります。
        取付けるカーAVの取付説明書も参照してください。
    • 11
      純正ブラケット(L)(R) 取付け

      別途純正オプションのブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けてください。
    • 12
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
      • 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。

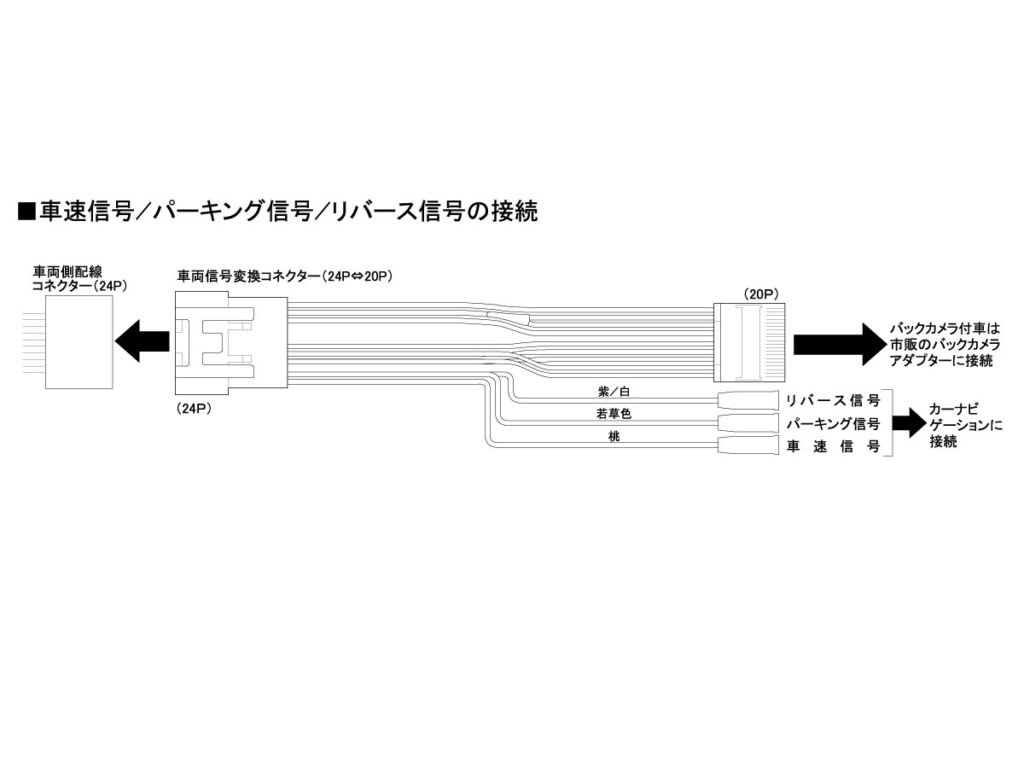

    • 13
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 取付けするカーナビゲーションによっては車速信号が特殊であるため、自車位置表示のズレ等が発生する場合があります。
    • 14
      配線コネクター 接続

      カーAV裏に配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 15
      アース線 接続

      キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 16
      アンテナコード 接続

      カーAV裏にアンテナコードを接続します。

      • 奥までしっかりと差し込んでください。
    • 17
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー用コネクター(10P)
      ・リアスピーカー用コネクター(6P)
      ・車速信号変換コネクター(24P⇔20P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 18
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を外します。
    • 19
      カーAV 固定

      〇印を別途純正オプション付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
        (R)の取付ネジは、取外した純正ネジ:1本+別途純正オプション付属ネジ:1本を使用します。
    • 20
      アッパーカバー 取付け

      アッパーカバーを取付けます。

    • 21
      センターパネル 取付け

      センターパネルを取付けます。

    • 22
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年05月12日

    ライズ

    • 1
      バッテリー(-端子) 取外し(1)

      ソケットレンチを使い、横のナットを緩めます。

      工具
      ソケットレンチ(No.10)
    • 2
      バッテリー(-端子) 取外し(2)

      バッテリー(-端子)を取外します。

      • -端子と+端子を接触させないでください。
    • 3
      バッテリー(-端子) 取外し(3)

      タオルなどで包んで他の金属と接触しないように保護します。

    • 4
      作業開始

      これからバックカメラアダプターの取付けを始めます。

    • 5
      センターパネル 取外し

      センターパネルを取外します。

      工具
      内張りはがし
    • 6
      アッパーカバー 取外し

      アッパーカバーを取外します。

    • 7
      取付ネジ 取外し

      〇印のネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 8
      カーAV 取外し

      カーAVを取外します。 タオル等を敷き、カーAVを置きます。

    • 9
      配線 接続(1)

      キット同梱のアダプターと配線を接続します。

    • 10
      配線 接続(2)

      20Pコネクター/ACC電源をを車両側へ接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 11
      アース線 接続

      キット側のアース線をカーAV本体のアース線と共締めします。

      工具
      プラスドライバー(2番)
    • 12
      RCA端子 接続

      キットのRCA端子をカーAV側バックカメラ映像入力(黄)に接続します。

      • ※取付けるカーAVによっては変換端子が別途必要になる場合があります。
      • 奥までしっかりと差し込んでください。
    • 13
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。
        確認後、再度バッテリー(-端子)を外します。
    • 14
      カーAV 固定

      〇印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取付けます。
    • 15
      アッパーカバー 取付け

      アッパーカバーを取付けます。

    • 16
      センターパネル 取付け

      センターパネルを取付けます。

    • 17
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。
      確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る

  • 2020年04月23日

    iQ

    • 1
      バッテリー(-端子) 取外し

      バッテリー(-端子)を取外します。
      タオルなどで包んで他の金属と接触しないように保護します。

      工具
      ソケットレンチ(No.10)
      • -端子と+端子を接触させないでください。
    • 2
      作業開始

      これからカーAV取付け作業を開始します。

    • 3
      エアコンパネル一体 取外し(1)

      エアコンパネル一体を取外します。

      工具
      内張りはがし
      フック
      6箇所
    • 4
      エアコンパネル一体 取外し(2)

      接続されている配線コネクターを取外します。

    • 5
      エアコンパネル一体 フック位置

      エアコンパネル一体のフックは6箇所です。

    • 6
      センターパネル 取外し(1)

      センターパネルを取外します。

    • 7
      センターパネル 取外し(2)

      接続されている配線コネクターを取外します。 空いているスペースにタオル等を敷き、パネルを置きます。

    • 8
      純正カーAV 取外し(1)

      〇印の純正ネジを取外します。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • 取外した純正ネジはカーAV取付け時に使用します。
      • ネジの落下にご注意ください。
    • 9
      純正カーAV 取外し(2)

      接続されているコネクターを取外し、純正カーAVを取外します。

    • 10
      純正ブラケット(L)(R) 取外し

      〇印の取付ネジを取外します。

      • 写真は(L)です。(R)も同様に取外します。
      • 取外したネジは使用しません。
    • 11
      ブラケット 取付穴位置

      ○印はブラケットを取付けの際に使用する穴です。

    • 12
      パネル(L)(R) 切り離し

      キット付属のパネル(L)(R)を切り離します。

      工具
      ニッパー
      • 切り離しの際は、怪我をしないように十分注意してください。
    • 13
      純正ブラケット 取付け

      純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 14
      パネル 取付け

      パネルを重ね、〇印をキット付属のネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(R)です。(L)も同様に取付けます。
    • 15
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

      • 注1、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子は絶縁処理をしてください。
      • 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 16
      配線 接続

      配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 17
      カーAV/配線コネクター 接続

      カーAV裏に配線コネクターを接続します。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 18
      アース線 接続

      キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

      工具
      プラスドライバー(2番)
    • 19
      配線コネクター 接続

      車両側配線コネクターとカーAV側配線コネクターを接続します。
      ・電源/フロントスピーカー用コネクター(10P)
      ・リアスピーカー用コネクター(6P)
      ・車速用配線コネクター(5P)

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 20
      アンテナコード 接続

      カーAV裏にアンテナコードを接続します。

      • 奥までしっかりと差し込んでください。
    • 21
      カーAV 取付け

      配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

      • 取付け後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
    • 22
      カーAV 固定

      ○印を純正ネジで取付けます。

      工具
      プラスドライバー(2番)
      • 写真は(L)です。(R)も同様に取外します。
      • ネジの落下にご注意ください。
    • 23
      センターパネル 取付け

      取外した配線コネクターを接続し、センターパネルを取付けます。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 24
      エアコンパネル一体 取付け

      取外した配線コネクターを接続し、エアコンパネル一体を取付けます。

      • コネクターは確実にカチッと鳴るまで差し込んでください。
    • 25
      取付完了

      バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

      工具
      ソケットレンチ(No.10)
    » もっと見る
