2020年
-
2020年10月20日
ヤリスクロス
- 1バッテリーカバー 取外し(1)
〇印のクリップ(2箇所)を取外します。
- 中央を押してロックを解除します。
- 2バッテリーカバー 取外し(2)
バッテリーカバーを取外します。
- 工具
- 内張りはがし
- 3バッテリー(－端子) 取外し
ソケットレンチを使い、横のナットを緩めバッテリー(－端子)を取外します。
タオルなどで包んで他の金属と接触しないように保護します。- 工具
- ソケットレンチ(No.12)
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取外し作業を開始します。
- 5センターパネル 取外し(1)
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 10箇所
- 6センターパネル 取外し(2)
接続されている配線コネクターを取外します。
- 7センターパネル フック位置
センターパネルのフックは10箇所です。
- 8エアコン吹出し口 取外し
エアコン吹き出し口を取外します。
- 工具
- 内張りはがし
- フック
- 4箇所
- 9純正ネジ 取外し
〇印の純正ネジを取外します。
- 工具
- ソケットレンチ（No.10）
- ネジの落下にご注意ください。
- 10カーAV 取外し
純正カーAVを取外し、接続されているコネクターを取外します。
-
2020年10月16日
NV100クリッパー

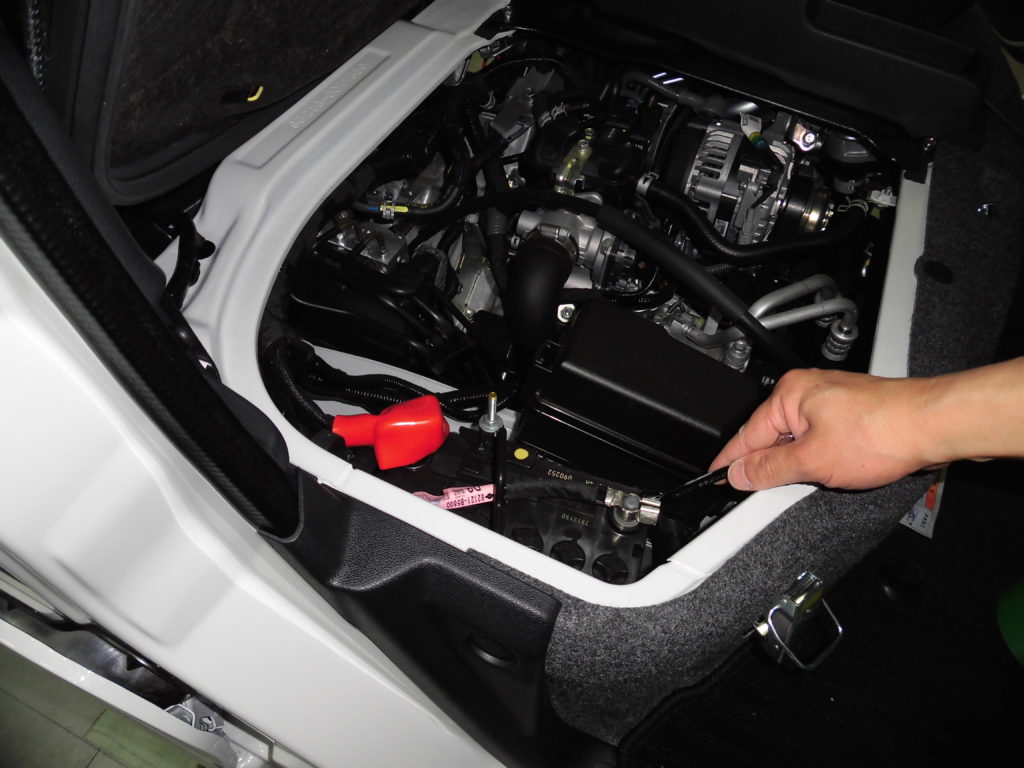

- 1バッテリー(－端子) 取外し(1)
トランクルームのカバーをめくり、〇印のネジを取外します。
- 2バッテリー(－端子) 取外し(2)
ソケットレンチを使用し、バッテリー(－端子)を取外します。
タオルなどで包んで他の金属と接触しないように保護します。- 工具
- ソケットレンチ（No.10）
- 3作業開始
これからカーAV取付け作業を行います。
- 4センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 9箇所
- 5センターパネル フック位置
センターパネルのフックは9箇所です。
- 6純正ブラケット 取外し
〇印の純正ネジを取外し、純正ブラケットを取外します。
- 工具
- プラスドライバー（2番）
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 7パネル 取付け
カーAV前方からキット付属のパネルをはめ込みます。
- 8粘着シール 貼付け
パネルとカーAVの4面を粘着シールにて貼付け固定します。
- 粘着シールの上から、角・溝を爪などでこすりつけるとより効果的に貼付け出来ます。
- 貼付面の汚れや、油分などをよく拭き取ってから貼付けます。
- 9カーAV 使用穴位置
ブラケット(L)(R)を取付ける時に、○印の穴位置を使用します。
- 10純正ブラケット 取付け(1)
カーAVの下側から純正ブラケットをはめ込みます。
- 11純正ブラケット 取付け(2)
〇印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。

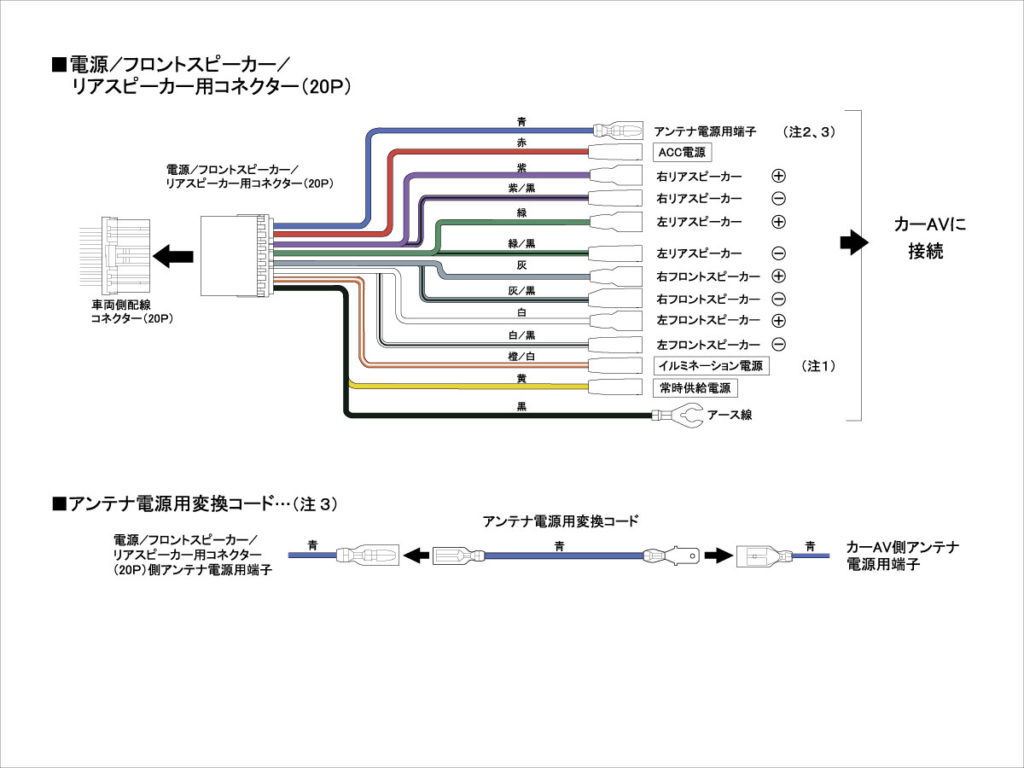

- 12配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
- 注2、車両のアンテナがルーフアンテナ付車の場合は、カーAVのオートアンテナ用 青リード端子に接続します。
- 注3、カーAV側のアンテナ電源用端子が平端子の場合は、アンテナ電源用変換コードを使用します。
- ※接続しない端子はビニールテープ等で絶縁処理をしてください。
- 13アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 14配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカーリアスピーカー用コネクター(20P)- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15配線コネクター／アンテナコード 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 16カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 取付け後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。
確認後、再度バッテリー(－端子)を取外します。
- 取付け後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。
- 17カーAV 固定
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。

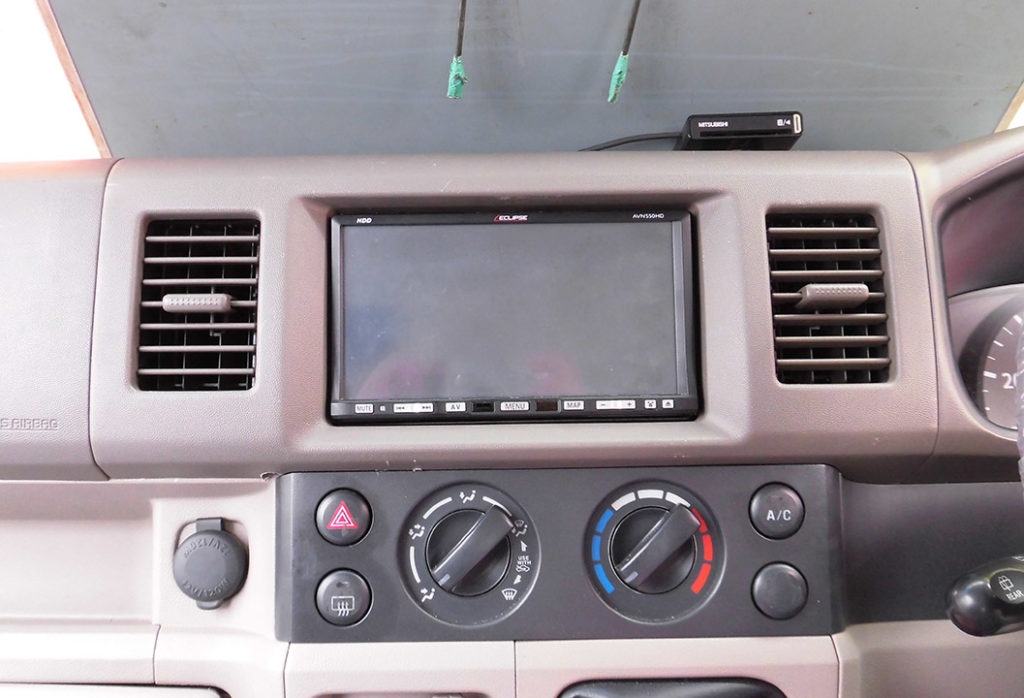

- 18センターパネル 取付け
センターパネルを取付けます。
- 19取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年10月15日
ランドクルーザー200
- 1作業開始
これからバックカメラ変換アダプターを取付けます。
- 2上部パネル 取外し(1)
〇印から内張りはがしを差し込み、パネルを浮かせます。
- 工具
- 内張りはがし
- 3上部パネル 取外し(2)
上部パネルを取外します。
- フック
- 8箇所
- 4上部パネル 取外し(3)
接続されている配線コネクターを取外します。
- 5エアコン吹き出し口(R) 取外し
エアコン吹き出し口(R)を取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 6エアコン吹き出し口(L) 取外し
エアコン吹き出し口(L)を取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 7センターパネル 取外し(1)
センターパネルを取外します。
- フック
- 11箇所
- 8センターパネル 取外し(2)
接続されている配線コネクターを取外します。
- 9固定ネジ 取外し
〇印の固定ネジを取外します。
- 工具
- ソケットレンチ（No.10）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 10カーAV 取外し
カーAVを取外します。
タオル等を敷き、カーAVを置きます。 - 11ACC電源 接続
車両側とキット側のACC電源を接続します。
- ギボシ端子は最後まで差し込んでください。
- 12アダプター本体 接続
車両側コネクター(4P)とキット付属のコードをアダプター本体へ接続します。
- 配線コネクター／ギボシは最後まで確実に差し込んでください。
- 13RCA端子 接続
カーAVのバックカメラ入力用端子とバックカメラ変換アダプターの黄色の端子を接続します。
- 奥までしっかりと差し込んでください。
- 14アース線 接続
キットの配線コネクターとカーAV側のアース線を共締めします。
- 15カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、動作確認を行います。
- 16カーAV 固定
〇印を純正ネジで取付けます。
- 工具
- ソケットレンチ（No.10）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 17センターパネル 取付け
配線コネクターを接続し、センターパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18エアコン吹き出し口(L)(R) 取付け
エアコン吹き出し口(L)(R)を取付けます。
- 19上部パネル 取付け
配線コネクターを接続し、上部パネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20取付完了
-
2020年09月25日
タフト
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、バッテリー（－端子）横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取外し作業を開始します。
- 5センターパネル 取外し
セエンターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 6箇所
- 6センターパネル フック位置
センターパネルのフックは6箇所です。
- 7アッパーカバー 取外し
アッパーカバーを取外します。
- フック
- 7箇所
- 8アッパーカバー フック位置
アッパーカバーのフックは7箇所です。
- 9純正ネジ 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 取外したネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 10ブラケット(L)(R) 取付穴位置
ブラケットを取付ける時に、○印の穴を使用します。
- 11ブラケット(L)(R) 取付け
キット付属のブラケットを重ね、〇印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。

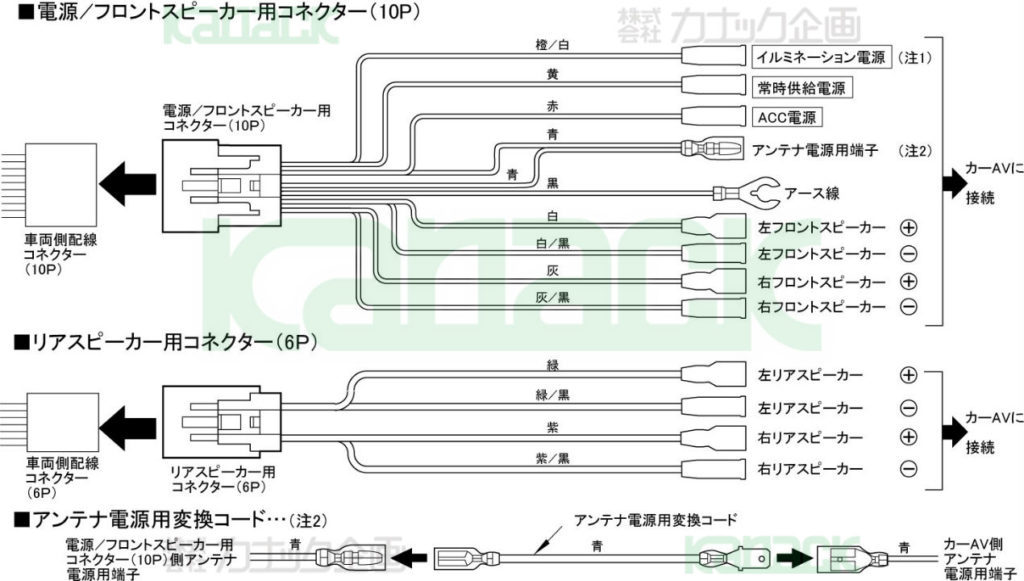

- 12配線 接続(1)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
接続しない端子はビニールテープ等で絶縁処理をしてください。- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注2、カーAVのアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
- 13配線 接続(2)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 取付けするカーナビゲーションによっては車速信号が特殊である為、自車位置表示のズレ等が発生する場合があります。
- 14配線コネクター 取付け
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15アース線 接続
○印部分にキットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 16配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車両信号変換コネクター(24P側)- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17アンテナコード 接続
カーAV裏にアンテナコードを接続します。
- 18カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 19カーAV 固定
〇印をキット付属ネジ(3本)＋純正ネジ(1本)で取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 20アッパーカバー 取付け
アッパーカバーを取付けます。
- 21センターパネル 取付け
センターパネルを取付けます。
- 22取付完了
- バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
-
2020年09月25日
タフト
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、バッテリー（－端子）横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取外し作業を開始します。
- 5センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 6箇所
- 6センターパネル フック位置
センターパネルのフックは6箇所です。
- 7アッパーカバー 取外し
アッパーカバーを取外します。
- フック
- 7箇所
- 8アッパーカバー フック位置
アッパーカバーのフックは7箇所です。
- 9純正ネジ 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 取外したネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 10パネル(L)(R) 切り離し
キット付属のパネル(L)(R)を切り離します。
- つなぎ部の切り込み箇所を数回折り曲げてください。
- 切り離しの際はケガをしないように十分注意してください。
- 11クッションテープ 貼付け
カーAVの前側天面にクッションテープを貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
- 12ブラケット(L)(R) 取付穴位置
ブラケットを取付ける時に、○印の穴を使用します。
- 13ブラケット(L)(R) 取付け
キット付属のブラケットを重ね、〇印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 14パネル(L)(R) 取付け
パネルを重ね、〇印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 15配線 接続(1)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
接続しない端子はビニールテープ等で絶縁処理をしてください。- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注2、カーAVのアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
- 16配線 接続(2)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 取付けするカーナビゲーションによっては車速信号が特殊である為、自車位置表示のズレ等が発生する場合があります。
- 17配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18アース線 接続
○印部分にキットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 19配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車両信号変換コネクター(24P側)- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20アンテコード 接続
カーAV裏にアンテナコードを接続します。
- 21カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 22カーAV 固定
〇印をキット付属ネジ(3本)＋純正ネジ(1本)で取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 23アッパーカバー 取付け
アッパーカバーを取付けます。
- 24センターパネル 取付け
センターパネルを取付けます。
- 25取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年09月23日
タフト
- 1作業開始
これから取付作業をはじめます。
- 2センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 6箇所
- 3センターパネル フック位置
センターパネルのフックは6箇所です。
- 4フードカバー 取外し
フードカバーを取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 5フードカバー フック位置
フードカバーのフックは7箇所です。
- 6純正ネジ 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 7カーAV 取外し
カーAVを取外します。

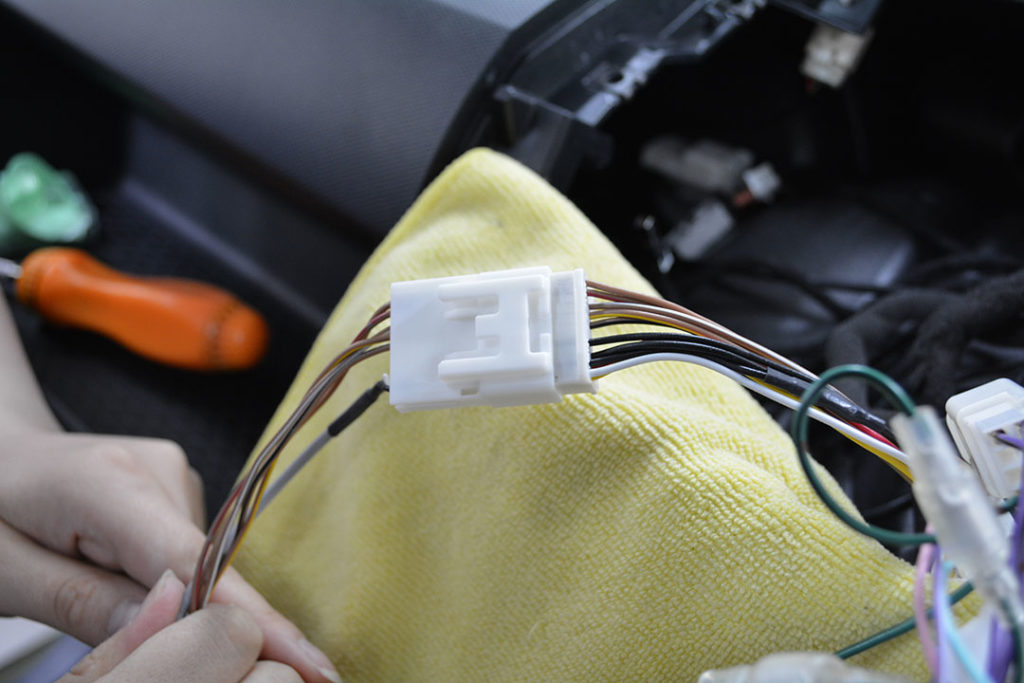

タオル等を敷き、カーAVを置きます。 - 8アダプターハーネス 接続
アダプターハーネス(20P)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。

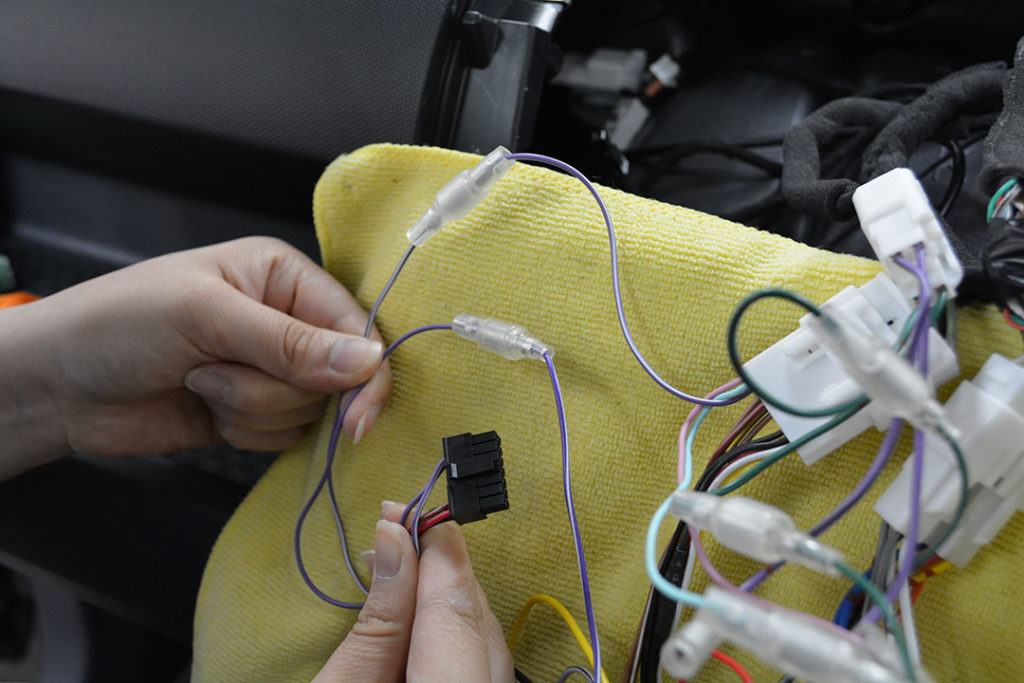

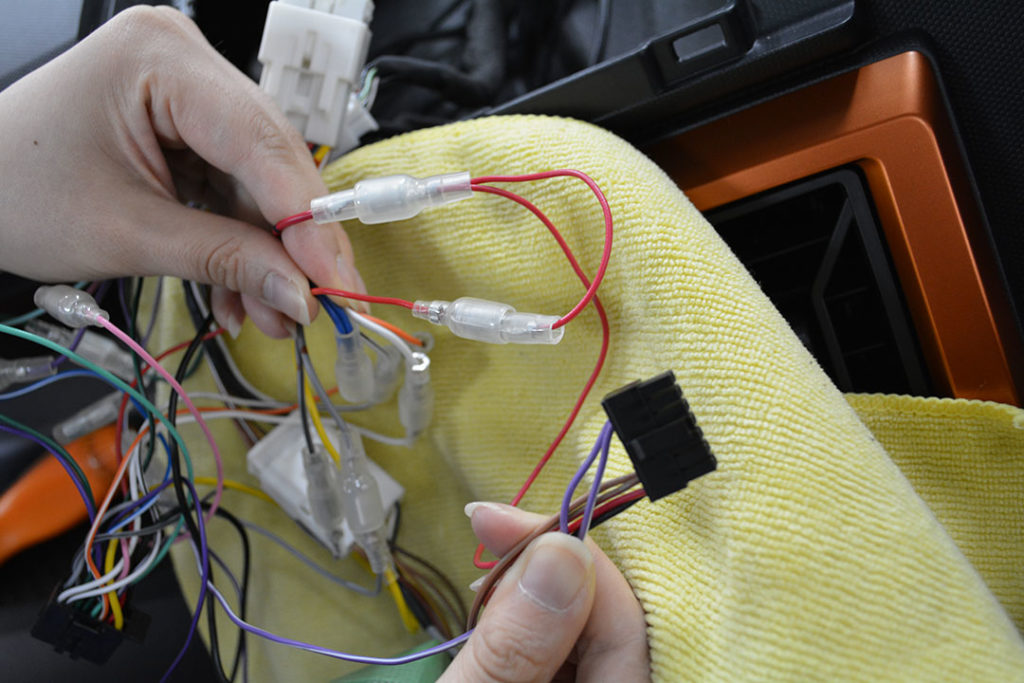

- 9ACC電源 接続
車両側とキット側のACC電源を接続します。
- ギボシ端子は最後まで差し込んでください。
- 10リバース信号線 接続
車両側とキット側のリバース信号線を接続します。
- ギボシ端子は最後まで差し込んでください。

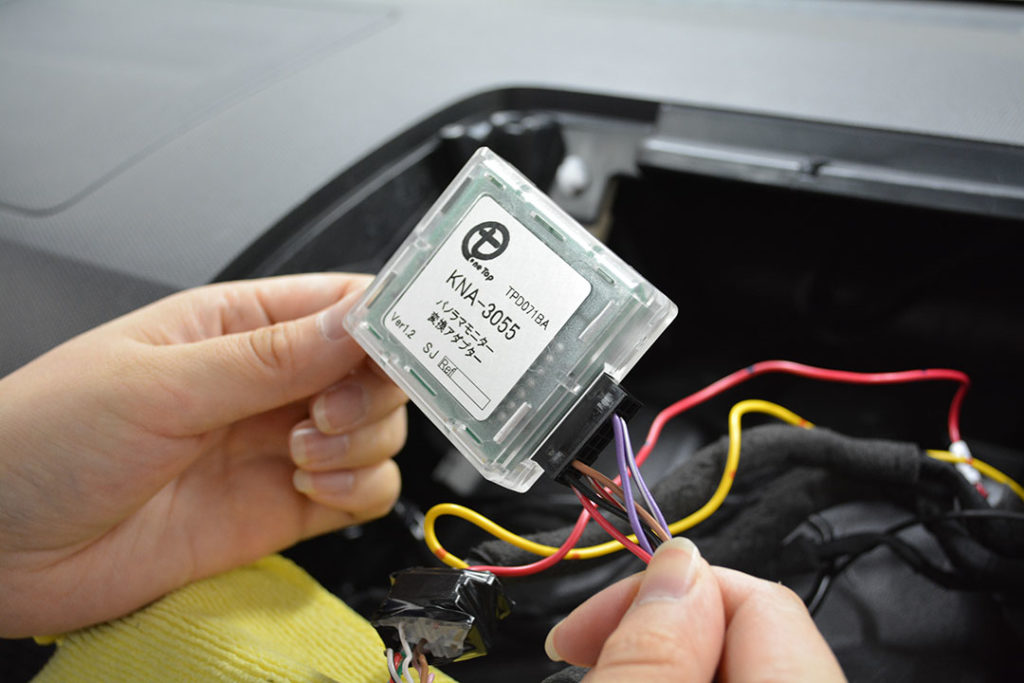

- 11アダプター本体 接続
アダプター本体とアダプターコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。

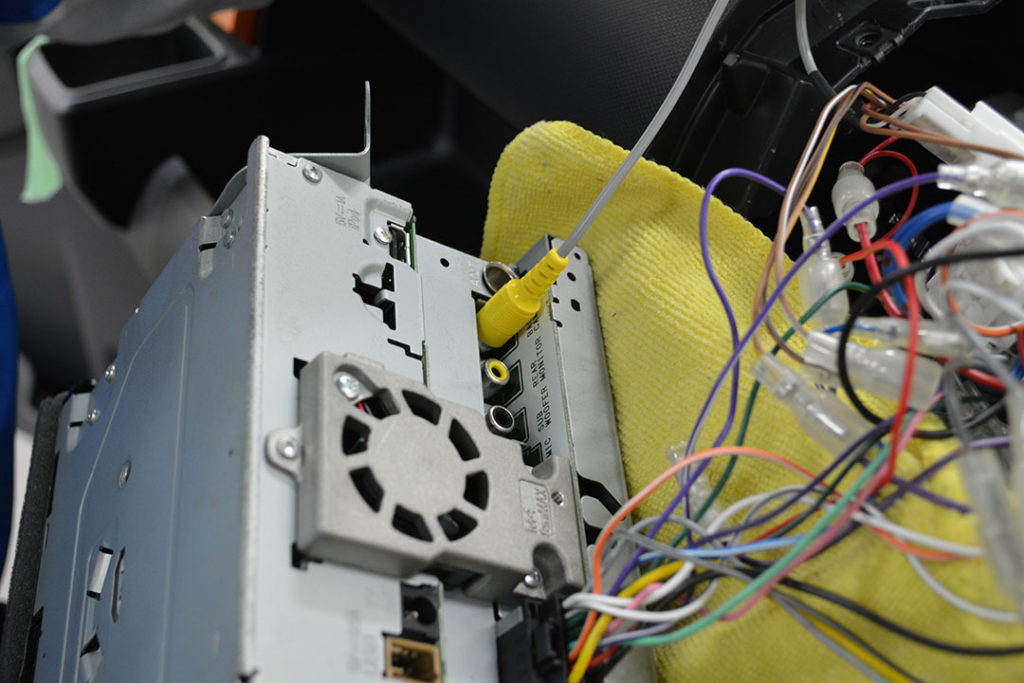

- 12RCA端子 接続
カーAV裏にRCA端子を接続します。
- コードは奥までしっかりと差し込んでください。

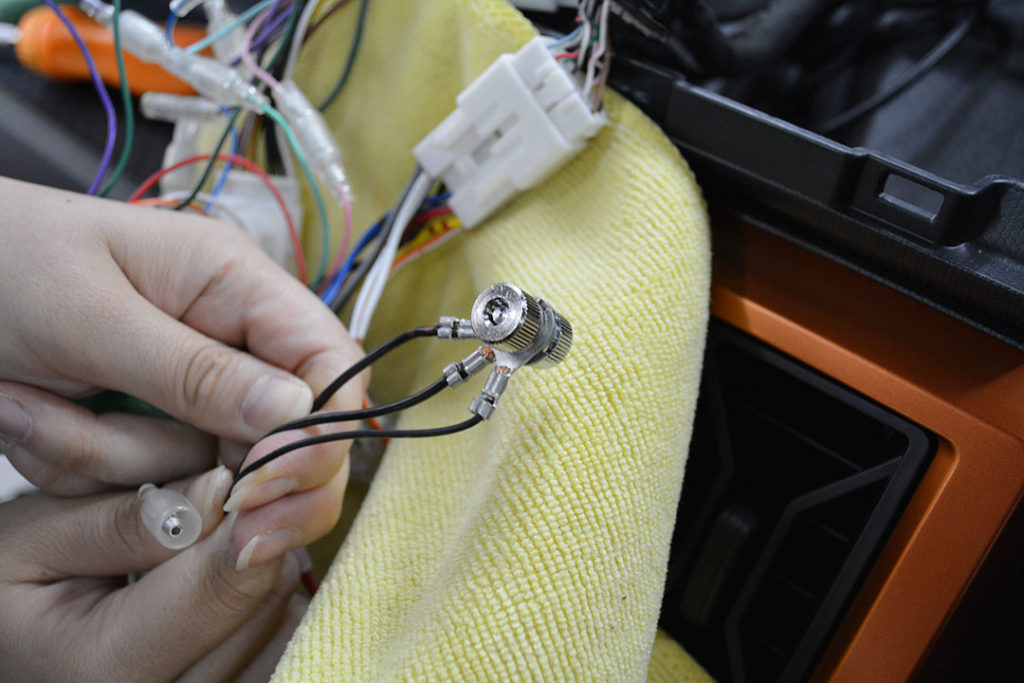

- 13アース線 接続
アース線を車両側と共締めします。
- 共締め後、ビニールテープ等で絶縁処理をして下さい。
- 14カーAV 取付け
動作確認をし、カーAVを取付けます。
- 15カーAV 固定
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 16フードカバー 取付け
フードカバーを取付けます。
- 17センターパネル 取付け
センターパネルを取付けます。
- 18取付完了
-
2020年09月18日
スイフトスポーツ
- 1SDカード 挿入(1)
ミラーにSDカードを挿入します。
- カード仕様：microSDカード Class10 最大128GB
- カードの向きにご注意ください。
- 2SDカード 挿入(2)
カチッとなるまでしっかりと差し込みます。
- 3ゴムバンド 取付け
ミラー裏側にゴムバンドを○印2箇所に引っ掛けます。
- 4カメラカートリッジ 引き出し(1)
ミラー裏のカメラカートリッジを引き出します。
- 5カメラカートリッジ 引き出し(2)
カメラカートリッジは右方向へ引き出します。
- 6ミラー 取付け
車両側へミラーを取付けます。
- 7ミラー 固定
2箇所をゴムバンドで固定します。
- 8電源 差し込み
シガーソケットに電源を差し込みます。
- 奥までしっかりと差し込んでください。
- 9電源配線 引き回し
オレンジ線のようにシガーソケット部分からミラーまで、配線を引き回します。
- 10GPSアンテナ 引き回し
オレンジ線のようにGPSアンテナを引き回します。
- 11GPSアンテナ 固定
GPSアンテナ裏の両面テープをはがし、ダッシュ側に固定します。
- 汚れや油分などをよく拭き取ってから貼り付けます。
- 12両面テープ 貼り付け
バックカメラにキット付属の両面テープを貼り付けます。
- 貼り付け面の汚れや油分などをよく拭き取ってから両面テープを貼り付けます。
- 13バックカメラ 取付け
両面テープをはがし、車両側にバックカメラを取付けます。 必要に応じて、ネジで固定します。
- 工具
- プラスドライバー（2番）
- 14延長コード 接続
延長コードをバックカメラ側と接続します。
- 15配線 接続
○印の赤線をリバース信号線または、バックランプ(＋)へ接続します。
- 16延長コード 引き回し
延長コードをオレンジ線のようにフロントまで引き回します。
- 17電源 接続
電源を本体へ接続します。 シガーソケット ⇒ USB
GPS ⇒ GPS
バックカメラ ⇒ UVC- USBとUVCの差し込み口が同じため、ご注意ください。
- 18取付完了
最後に保護フィルムをはがします。
-
2020年08月20日
ekクロススペース
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- 6センターパネル フック位置
センターパネルのフックは8箇所です。
- 7アッパーカバー 取外し
アッパーカバーを取外します。
- フック
- 7箇所
- 8アッパーカバー フック位置
アッパーカバーのフックは7箇所です。
- 9純正ブラケット(L)(R) 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 10純正ブラケット(L)(R) 取付穴位置
純正ブラケットを取付ける時に、○印の穴を使用します。
- 11純正ブラケット(L)(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取外します。

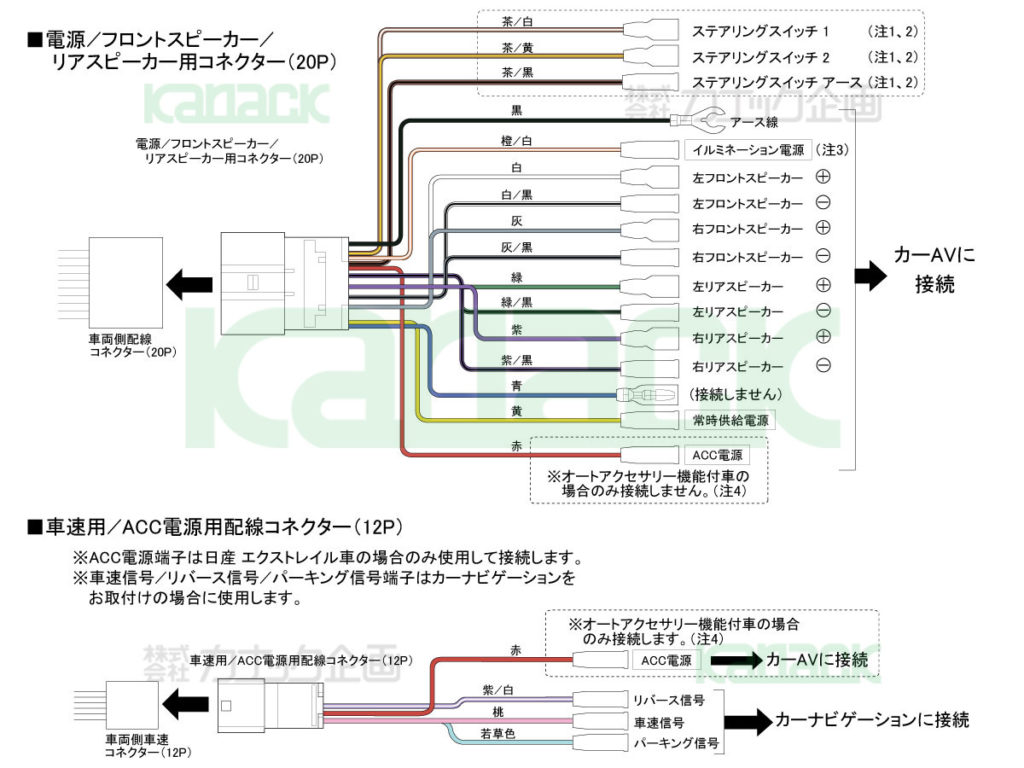

- 12配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応機能付カーＡＶを取付けする場合に使用します。
- 注2、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
- 注3、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子は絶縁処理を行ってください)
- 注4、オートアクセサリー機能付車の場合、車両側配線コネクター(20P)側にACC電源が来ていない為、電源／フロントスピーカー／リアスピーカー用コネクター(20P)のACC電源端子は使用しません。車両側車速コネクター(12P)側にACC電源が来ている車速用／ACC電源用配線コネクター(12P)のACC電源端子を使用します。
- 13配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 14配線コネクター 接続
カーAV裏にカーAV付属の配線コネクター/キット付属のアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 16配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(20P)
・車速用／ACC電源用配線コネクター（12P)
・アンテナ変換コネクター- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 18カーAV 固定
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 19アッパーカバー 取付け
アッパーカバーを取付けます。
- 20センターパネル 取付け
センターパネルを取付けます。
- 21取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年08月20日
ekクロススペース
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 8箇所
- 6センターパネル フック位置
センターパネルのフックは8箇所です。
- 7アッパーカバー 取外し
アッパーカバーを取外します。
- フック
- 7箇所
- 8アッパーカバー フック位置
アッパーカバーのフックは7箇所です。
- 9純正ブラケット(L)(R) 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 10純正ブラケット(L)(R) 取付穴位置
純正ブラケットを取付ける時に、○印の穴を使用します。
- 11純正ブラケット(L)(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 12パネル 取付け(1)
カーAV前方からキット付属のパネルをはめ込みます。
- 13パネル 取付け(2)
〇印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 14配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応機能付カーＡＶを取付けする場合に使用します。
- 注2、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
- 注3、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子は絶縁処理を行ってください)
- 注4、オートアクセサリー機能付車の場合、車両側配線コネクター(20P)側にACC電源が来ていない為、電源／フロントスピーカー／リアスピーカー用コネクター(20P)のACC電源端子は使用しません。車両側車速コネクター(12P)側にACC電源が来ている車速用／ACC電源用配線コネクター(12P)のACC電源端子を使用します。
- 15配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 16配線コネクター 接続
カーAV裏にカーAV付属の配線コネクター/キット付属のアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 18配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(20P)
・車速用／ACC電源用配線コネクター（12P)
・アンテナ変換コネクター- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 20カーAV 固定
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 21アッパーカバー 取付け
アッパーカバーを取付けます。
- 22センターパネル 取付け
センターパネルを取付けます。
- 23取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2020年08月12日
アトレーワゴン
- 1バッテリー(－端子) 取外し(1)

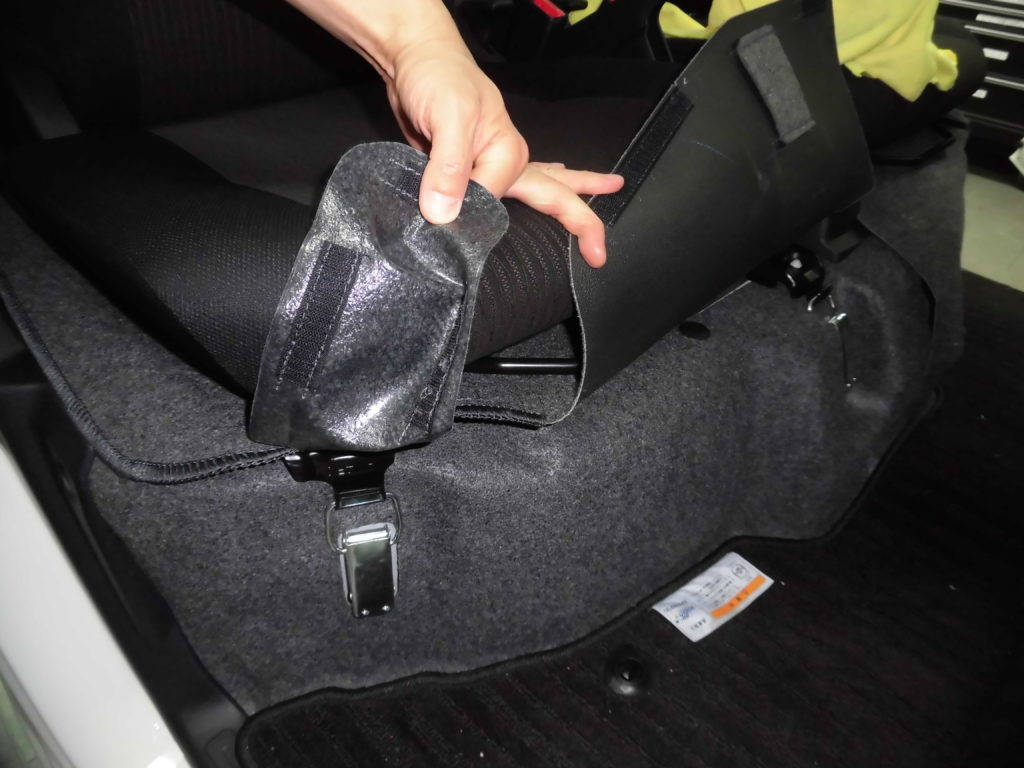

運転席のカーペットをめくり、ロック(2箇所)を外します。
その後、シートを持ち上げます。 - 2バッテリー(－端子) 取外し(2)
横のナットを緩め、バッテリー(－端子)を取外します。
タオルなどで包んで他の金属と接触しないように保護します。- 工具
- ソケットレンチ（No.10）
- －端子と+端子を接触させないでください。
- 3作業開始
これからカーAV取付け作業を開始します。
- 4センターパネル 取外し
センターパネルを取外します。
- フック
- 13箇所
- 5配線コネクター 取外し
センターパネルに接続されている配線コネクターを外します。
- 6純正ネジ 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 純正ネジはカーAV取付け時に使用します。
- 7パネル(L)(R) 切り離し
キット付属のパネルを切り離します。
- つなぎ部の切り込み箇所を数回折り曲げます。
- 切り離しの際は、怪我をしないように十分注意してください。
- 8カーAV 使用穴位置
ブラケット(L)(R)を取付ける時に、○印の穴位置を使用します。
- 9クッションテープ 貼付け(1)
カーAVの前側天面にクッションテープを貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
- 10クッションテープ 貼付け(2)
カーAVの前側底面にクッションテープを貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
- 11ブラケット(L)(R) 取付け
カーAVにキット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 写真は(L)です。(R)も同様に取付けます。
- 12パネル(L)(R) 取付け
切り離したパネルを重ね、〇印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。

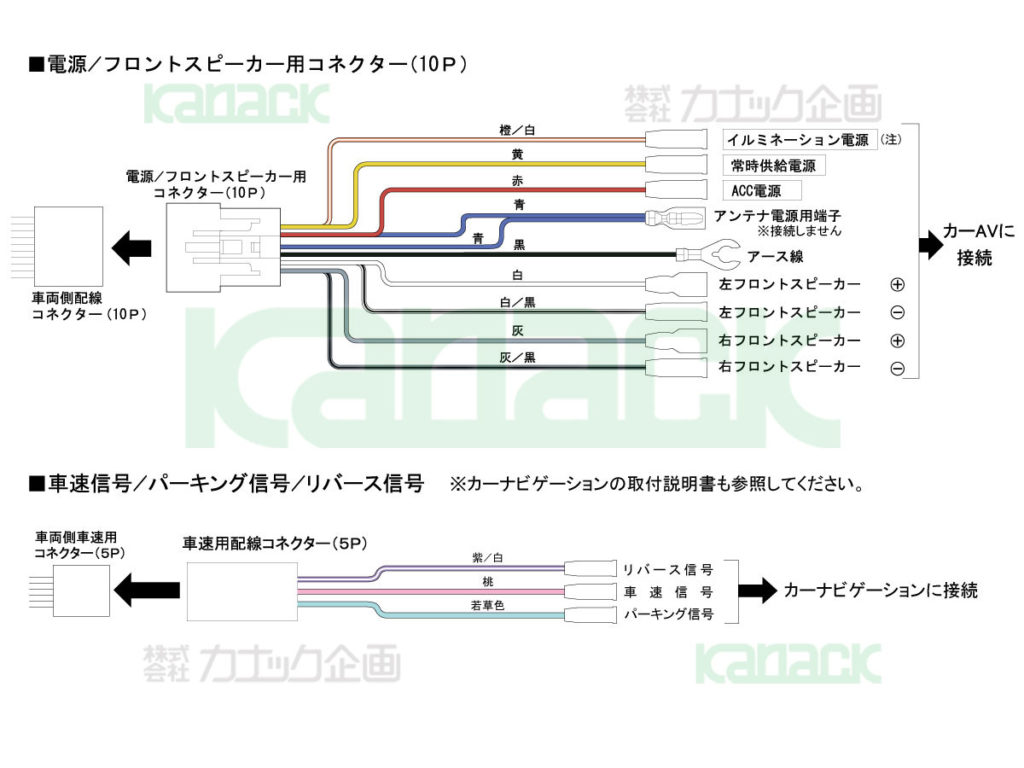

- 13配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 接続しない端子はニヒールテープ等で絶縁処理をしてください。
- 14配線コネクター 接続
カーAV裏にカーAV付属の配線コネクターを接続します。
- 15アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 16配線コネクター 接続(1)
車両側配線コネクター／アンテナコードをカーAV側へ接続します。
・電源／フロントスピーカー用コネクター(10P)
・アンテナコード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17配線コネクター 接続(2)
車両側配線コネクターとカーAV側配線コネクターを接続します。
・車速用配線コネクター(5P)- コネクターは奥にある場合があります。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 19カーAV 固定
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 20配線コネクター 接続
センターパネルに配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21センターパネル 取付け
センターパネルを取付けます。
- 22取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
