タント 8インチカーナビ・カーAV取付方法

管理No：fy22009　登録日：2021年11月26日()

メーカー
ダイハツ
車種
タント
年式
R1/7～現在
取付けタイプ
8インチ カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(純正ナビ装着用アップグレードパック付車)
型式
LA650S、LA660S
使用ナビゲーション
パイオニア製　
  • アッパーカバーおよびエアコン吹き出し口の上部の切り取り加工が必要となります。

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

8インチナビゲーションを取付けるためのキットです。

TBX-D001(メーカーサイト)

パネル、ブラケット(L)(R)、電源／フロントスピーカー用コネクター(10P)、リアスピーカー用コネクター(6P)、車両側信号変換コネクター(24P⇔20P)、アンテナ電源用変換コード、粘着シール：1シート、M5×8ネジ：6本、φ5×14タッピングネジ：3本

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、マイナスドライバー、超音波カッター、カッター、金ヤスリ、タオル 、保護テープ

取付方法

  • 1
    バッテリー(－端子)　取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ（No.10）
  • 2
    バッテリー(－端子)　取外し(2)

    バッテリー(－端子)を取外します。

    • －端子と＋端子を接触させないでください。
  • 3
    バッテリー(－端子)　取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と＋端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    シフトロックカバー　取外し

    溝に内張りはがし等を差し込み、シフトロックカバーを取外します。

    工具
    内張りはがし
    フック
    2箇所
  • 6
    シフトレバー　下げる

    ドライバー等でシフトロックボタンを押しながらシフトレバーをNまで下げます。

    工具
    ドライバー等
  • 7

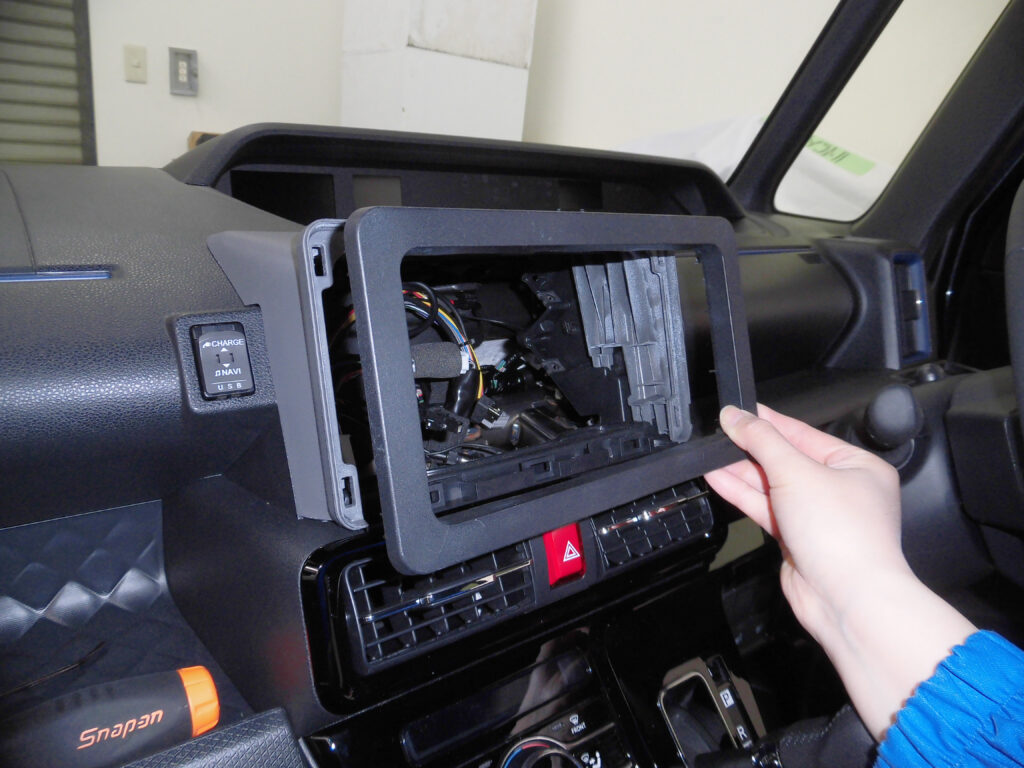

    純正パネル　取外し

    純正パネルを取外します。

    工具
    内張りはがし
    フック
    6箇所
  • 8
    純正パネル　フック位置

    純正パネルのフックは6箇所です。

  • 9
    アッパーカバー　取外し

    アッパーカバーを上方に取外します。

    フック
    7箇所
  • 10
    エアコン吹き出し口　取外し(1)

    エアコン吹き出し口を取外します。

  • 11
    エアコン吹き出し口　取外し(2)

    接続されている配線コネクターを取外します。

  • 12
    純正取付ネジ　取外し

    〇印の純正取付ネジ(1本)を取外します。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
    • 取外した純正ネジはカーAV取付け時に使用します。
  • 13
    クリップ　移設(1)

    純正パネルから〇印のクリップ4個を取外します。

    • 純正パネルは取付け時、使用しません。
  • 14
    クリップ　移設(2)

    キット同梱のパネルに取外したクリップを移設します。

  • 15
    アッパーカバー　切り取り加工(1)

    取付窓口内側上部分を超音波カッター、カッター等を使用して切り取り、取り除きます。

    工具
    超音波カッター、カッター
    • 切り取り面、周辺のバリを金ヤスリを使用し取り除きます。
    • 怪我には十分に注意してください。
  • 16
    切り取り加工後

    取付窓口内側上部分の切り取り加工後の写真です。

  • 17
    アッパーカバー　切り取り加工(2)

    切り取った部分の中央部すぐ後ろにあるでっぱり部分を切り取り、取り除きます。

    工具
    超音波カッター、カッター
    • 切り取り面、周辺のバリを金ヤスリを使用し取り除きます。
    • 怪我には十分に注意してください。
  • 18
    粘着シール　貼り付け

    加工したアッパーカバーの上部裏面4箇所にキット付属の粘着シールを貼り付けます。

    • 点線のリブに合わせてはりつけます。
    • 貼付面の汚れや油分などをよく拭き取ってから取付けます。
  • 19
    加飾パネル　取外し

    エアコン吹き出し口から加飾パネルを取外します。

    フック
    8箇所
  • 20
    エアコン吹き出し口　切り取り加工

    エアコン吹き出し口の上部分を超音波カッター、カッター等を使用して切り取り、取り除きます。

    工具
    超音波カッター、カッター
    • 切り取り面、周辺のバリを金ヤスリを使用し取り除きます。
    • 怪我には十分に注意してください。
  • 21
    切り取り加工後

    エアコン吹き出し口の切り取り加工後の写真です。

  • 22
    加飾パネル　取付け

    取外していた加飾パネルを取付けます。

  • 23
    ブラケット　取付穴位置

    ○印はブラケットを取付けの際に使用する穴です。

    • メーカーによって取付穴は異なります。取付けるカーAVの取付説明書も参照してください。
  • 24
    ブラケット(L)(R)　取付け

    カーAVにキット同梱のブラケットを重ね、〇印をキット同梱のM5×8ネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
  • 25

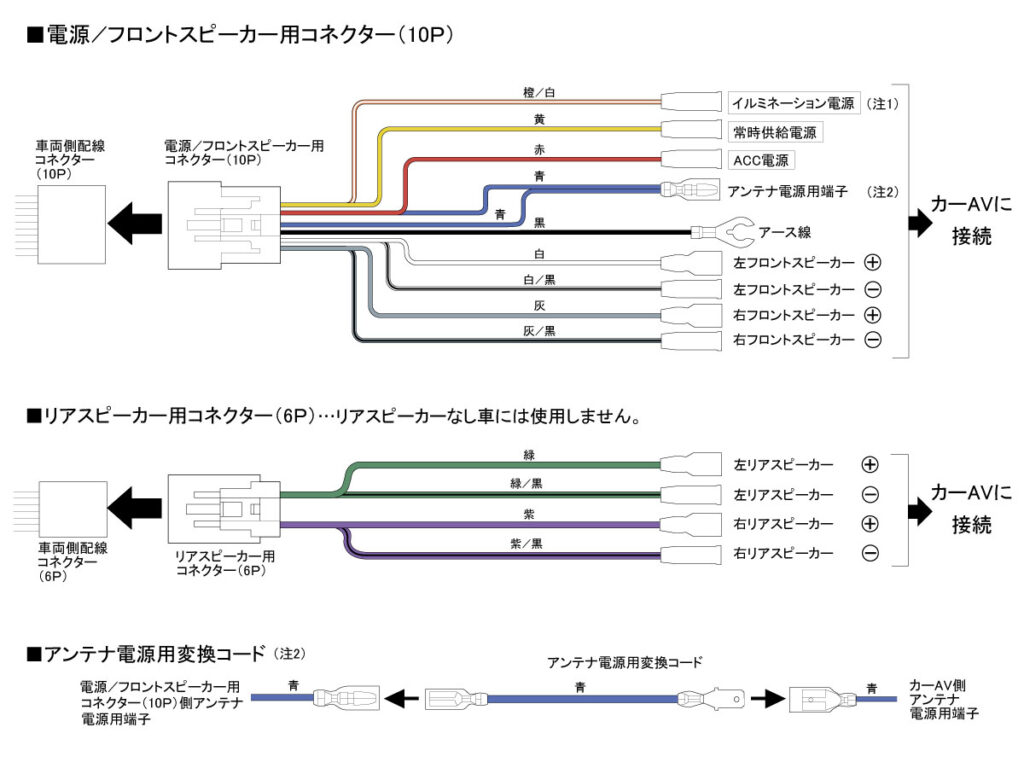

    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 接続しない端子はビニールテープ等で絶縁処理をしてください。
  • 26

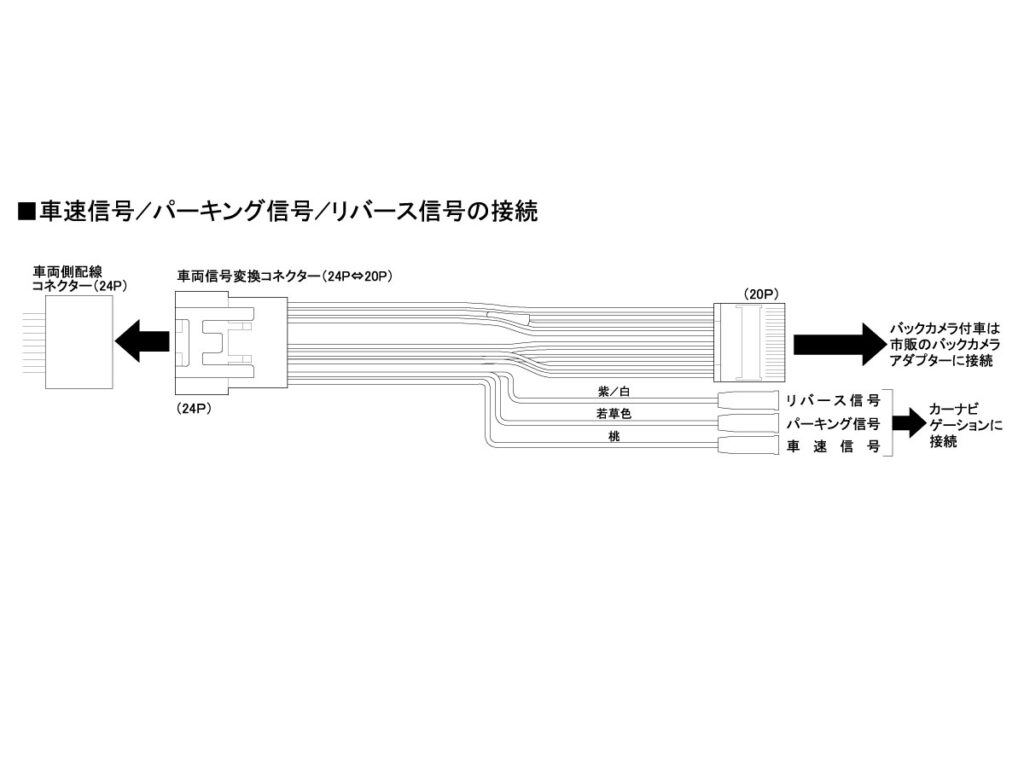

    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

  • 27
    カーAV／配線コネクター　接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 28
    アース線　接続

    キットの配線コネクターのアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 29
    エアコン吹き出し口　取付け

    加工済みのエアコン吹き出し口に配線コネクターを接続し、車両側へ取付けます。

  • 30
    配線コネクター　接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源／フロントスピーカー用コネクター(10P)
    ・リアスピーカー用コネクター(6P)
    ・車両信号変換コネクター(24P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 31
    アンテナコード　接続

    カーAV裏にアンテナコードを接続します。

    • しっかり奥まで差し込んでください。
  • 32
    カーAV　取付け

    配線等を挟まないように注意し、カーAVを車輌側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。
      確認後、再度バッテリー(－端子)を外します。
  • 33
    カーAV　固定

    ○印を取外した純正ネジ(1本)とキット同梱のφ5×14タッピングネジ(3本)で取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 34
    アッパーカバー　取付け

    加工済みのアッパーカバーを取付けます。

  • 35
    パネル　取付け

    キット同梱のパネルを取付けます。

  • 36
    シフトロックカバー　取付け

    シフトレバーをPに戻し、シフトロックカバーを取付けます。

  • 37
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。
    確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）
