タント カーナビ・カーAV取付方法

管理No:fy20002 登録日:2019年10月1日()

メーカー
ダイハツ
車種
タント
年式
R1/7~現在
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
200㎜窓口付車(オーディオレス・純正ナビ装着用アップグレードパック付車)
型式
LA650S、LA660S
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-D74D (互換:UA-D74D )

※キットによって内容物が異なる場合があります。

パネル(L)(R)、ブラケット(L)(R)、電源/フロントスピーカー用コネクター(10P)/リアスピーカー用コネクター(6P)、車両信号変換コネクター(24P⇔20P)、アンテナ電源用変換コード、クッションテープ、φ5×14タッピングネジ:3本、M5×8ネジ:4本、φ5×10タッピングネジ:4本、M4×5ネジ:2本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、タオル 、保護テープ

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ソケットレンチを使い、バッテリー(-端子)横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取外し作業を開始します。

  • 5
    センターパネル 取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    6箇所
  • 6
    センターパネル フック位置

    センターパネルのフックは6箇所です。

  • 7
    アッパーカバー 取外し

    アッパーカバーを取外します。

    フック
    7箇所
  • 8
    アッパーカバー フック位置

    アッパーカバーのフックは7箇所です。

  • 9
    純正ネジ 取外し

    〇印のネジ(1本)を取外します。

    工具
    プラスドライバー(2番)
  • 10
    パネル(L)(R) 切り離し(1)

    キット付属のパネル(L)(R)を切り離します。

    • つなぎ部の切り込み箇所を数回折り曲げてください。
    • 切り離しの際はケガをしないように十分注意してください。
  • 11
    パネル(L)(R) 切り離し(2)

    切り離し完了の写真です。

  • 12
    ブラケット(L)(R) 取付穴位置

    ブラケットを取付ける時に、○印の穴を使用します。

  • 13
    ブラケット(L)(R) 取付け

    キット付属のブラケットを重ね、〇印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)側です。(L)側も同様に取付けます。
  • 14
    パネル 取付け

    パネルを重ね、〇印をキット付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)側です。(L)側も同様に取付けます。
  • 15
    クッションテープ 貼付け

    キット付属のクッションテープを貼り付けます。

    • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
  • 16

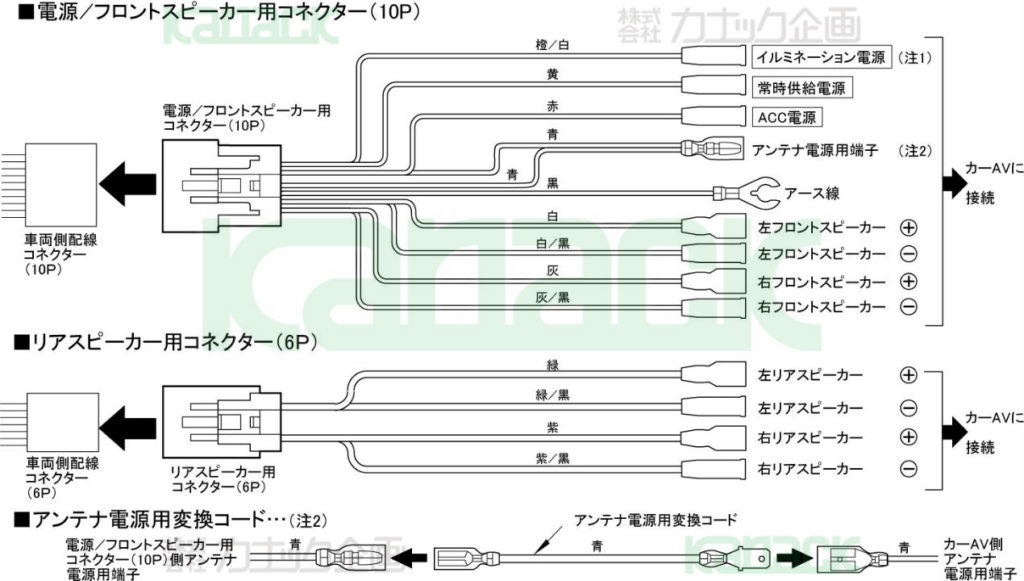

    配線 接続(1)

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
    接続しない端子はビニールテープ等で絶縁処理をしてください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、カーAVのアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
  • 17
    配線 接続(2)

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 取付けするカーナビゲーションによっては車速信号が特殊である為、自車位置表示のズレ等が発生する場合があります。
  • 18
    配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 19
    アース線 接続

    ○印部分にキットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 20
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー用コネクター(10P)
    ・リアスピーカー用コネクター(6P)
    ・車両信号変換コネクター(24P側)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 21
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

  • 22
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 23
    カーAV 固定

    上○をキット付属のφ5×14タッピングネジ、下○を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。
      (L)も同様に取付けます。(使用するネジはキット付属のφ5×14タッピングネジ2本です)
    • ネジの落下にご注意ください。
  • 24
    アッパーカバー 取付け

    アッパーカバーを取付けます。

  • 25
    センターパネル 取付け

    センターパネルを取付けます。

  • 26
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)
