2018年
-
2018年09月13日
ステップワゴン
- 1バッテリー(－端子) 取外し
バッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 2シフトレバーロックカバー 取外し
溝にピックツールを差し込み、シフトレバーロックカバーを取外します。
- 工具
- ピックツール
- 3シフトレバー 下げる
ピックツールでシフトロックボタンを押しながら、シフトレバーを一番下まで下げます。
- 工具
- ピックツール
- 4アンダーカバー 取外し
純正センターパネル下の○印に内張りはがしを差し込み、アンダーカバーを取外します。
- 工具
- 内張りはがし
- フック
- 3箇所
- 5純正センターパネル／純正ブラケット 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 取外した純正ネジはカーAV／純正センターパネル取付け時に使用します。
- ネジの落下にご注意ください。
- 6純正センターパネル／純正ブラケット 取外し(2)
○印に内張りはがしを差し込み、純正センターパネルと純正ブラケットを取外します。
- 工具
- 内張りはがし
- フック
- 9箇所
- 7エアコン吹き出し口(L) 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 純正ネジはエアコン吹き出し口取付時に使用します。
- 8エアコン吹き出し口(L) 取外し(2)
矢印のフックにピックツールを差し込み先端を持ち上げてフックを取外します。
- 工具
- ピックツール
- 9エアコン吹き出し口(R) 取外し(1)
○印の純正ネジ(3本)を取外し、フックを持ち上げエアコン吹き出し口を取外します。
- 工具
- プラスドライバー（2番）ピックツール
- 純正ネジはエアコン吹き出し口取付け時に使用します。
- ピックツール等を差し込みフック先端を持ち上げて取外します。

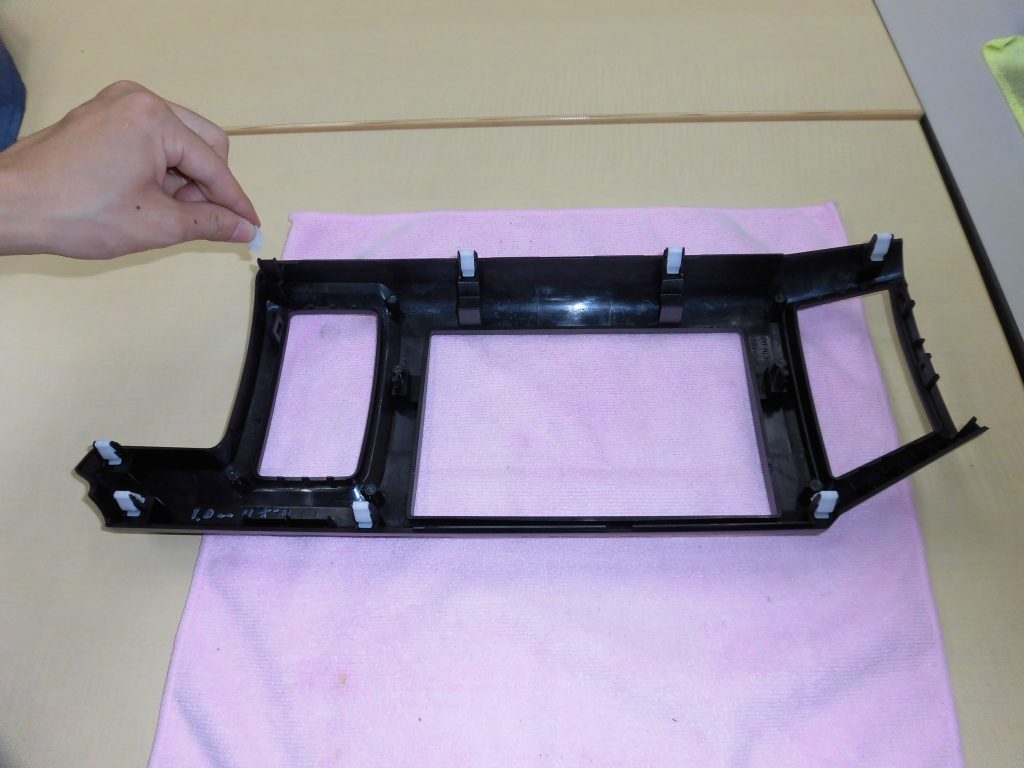

- 10ホルダー 取外し
純正パネルからホルダー8個を取外します。
- ホルダーは上下を開きながら抜き取ります。
- 純正パネル下部真ん中のホルダー1個は取外しません。
- 取付け時に純正パネル+純正ブラケット(L)(R)+ホルダー1個は使用しません。
- 11ホルダー 移設
取外したホルダー8個をキット付属のパネルに移設し取付けます。
- ホルダーを押し込みながら差し込みます。
- 12エアコンダクト(L)(R) 移設
取外したエアコンダクト(L)(R)をキット付属のパネルにはめ込み、仮移設をします。
- 13エアコンダクト(R) 固定
エアコンダクト(R)の○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 14ブラケット(L)(R) 取付け
カーAVにキット付属のブラケットを重ね、○印をM5×8ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けます。
- 15カーAV／パネル 取付け(1)
パネル後方からカーAVを重ねます。
- 16カーAV／パネル 取付け(2)
移設したエアコンダクトをブラケットと本締めして取付けます。 上下は純正ネジ、真ん中はキット付属のφ4.5×16タッピングネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 17配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応機能付カーAVを取付けする場合に使用します。
- 注2、取付けするカーAVによってはステアリングリモコン用コードの配線色は異なります。
- 注3、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注4、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
- ※接続しない端子はビニールテープ等を巻き付け絶縁処理をしてください。
- ※キット付属の24Pコネクターのアース線をカーAVノアース線と必ず接続してください。
- 18配線コネクター 接続(1)
車両側配線コネクターに電源／フロントスピーカー／リアスピーカー用コネクター(24P)を差し込み、矢印方向にカチッと音がするまで押して接続します。
- 接続する前に車両側配線コネクター(24P)がロックされていないことを確認してください。
- ロックされている場合はツメ1箇所を押しながらロックをカチッと音がするまで起こして解除します。
- 19配線コネクター 接続(2)
車両側配線コネクターにアンテナプラグ変換コードを差し込みます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20アンダーカバー 取外し(1)
アンダーカバーのポケットを開き、○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 21アンダーカバー 取外し(2)
アンダーカバーを取外します。この時、接続されている配線コネクターも取外します。
- フック
- 11箇所
- 22リバース信号 接続
運転席右下奥のヒューズボックス内の車両コネクター(40P)上段右側から8番目の赤／緑コードとカーAV配線コネクターのリバース信号線(紫色)をエレクトロタップで接続します。
- 工具
- ペンチ
- 23パーキング信号 接続
ハンドル下の車両コネクター(28P)下段左から3番目の桃色コードとカーAV配線コネクターのパーキング信号(若草色)をエレクトロタップで接続します。
- 工具
- ペンチ
- 24カーAV／センターパネル 取付け
配線等を挟まないようにカーAVを車両側にはめ込みます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 25カーAV／センターパネル 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 26アンダーカバー 取付け
アンダーカバーを取付けます。 その後、シフトレバー／ロックカバーを元に戻します。
- 27取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年09月11日
N-VAN
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 5箇所
- 6センターパネル フック位置
センターパネルのフックは5箇所です。
- 7純正ネジ 取外し
○印の純正ネジ(2本)を取外します。
- 工具
- プラスドライバー（2番）
- 取外したネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 8パネルスペーサー 貼り付け
キット付属のパネルにキット付属のパネルスペーサーを段差面に合わせ貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってからパネルスペーサーの裏面の保護紙をはがして貼り付けます。
- 9カーAV 使用穴位置
ブラケット／ブラケット[パネル取付け用]を取付ける際、○印の穴位置を使用します。
- 10ブラケット[パネル取付け用](L側) 取付け
カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
- 11パネル 取付け
取付けたブラケット[パネル取付け用]のフックにキット付属のパネルの溝を差し込み、カーAVのR側を上にします。
- 12パネル／ブラケット[パネル取付け用](R側) 取付け
キット付属のパネルの溝に取付けるブラケット[パネル取付け用]のフックを差し込みます。
- 13ブラケット[パネル取付け用](R側) 取付け
カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 14ブラケット(L)(R) 取付け
キット付属のブラケットを重ね、○印をカーAV付属のネジ、またはキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 15配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源がない場合がありますがその場合は接続しません。
- 注2、純正ステアリングリモコン対応機能付カーAVを取付けする場合に使用します。
- 注3、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
- 注4、カーAVのアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- ※接続しない端子は絶縁処理を行ってください。
- 16カーAV／配線コネクター 接続
カーAV裏に配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17アース線 接続
キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 18スピードナット 取付け
○印にキット付属のスピードナットをはめ込み取付けます。
- 19リバース信号／パーキング信号 接続
リバース信号は車両側コネクター(3P)白コード、パーキング信号は車両側コネクター(3P)うす茶コードにそれぞれエレクトロタップで接続します。
- 工具
- ペンチ
- 写真はリバース信号を接続しています。
- 20配線コネクター 接続
車両側配線コネクターとカーAV配線コネクターを接続します。
・ 電源／フロントスピーカー／リアスピーカー用コネクター (24P)
・アンテナプラグ変換コード- 車両側配線コネクター(24P)がロックされていないことを確認します。 ロックされている場合、ツメ1箇所を押しながらロックをカチッと音がするまで起こして解除します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21カーAV 挿入
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 22カーAV 固定
オレンジ○印を純正ネジ／ピンク○印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）ソケットレンチ（No.10）
- ネジの落下にご注意ください。
- 23センターパネル 取付け
センターパネルを取付けます。
- 24取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年08月28日
レヴォーグ
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5純正クラスターAss'y 取外し
純正クラスターAss'yを取外します。
- 工具
- 内張りはがし
- フック
- 13箇所
- 6純正クラスターAss'y フック位置
純正クラスターAss'yのフックは13箇所です。
- 7配線コネクター 取外し(1)
純正クラスターAss'yに接続されているコネクターを取外します。
- 写真は、上側の2本です。
- 8配線コネクター 取外し(2)
純正クラスターAss'yに接続されているコネクターを取外します。
- 写真は、下側の1本です。
- 9純正ネジ 取外し
車両側から純正ネジ(2本)を取外します。
- 工具
- プラスドライバー（2番）
- 取外した純正ネジは、カーAV取付け時に使用します。
- 10クッションテープ 貼り付け(1)
カーAV前側の天面にキット付属のクッションテープを貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
- 11クッションテープ 貼り付け(2)
カーAV前側の天面にキット付属のクッションテープを貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
- 12カーAV 使用穴位置
○印はブラケットを取付ける際に使用する穴位置です。
- 13ブラケット(L)(R) 取付け
カーAVにブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 写真は(L)です。(R)も同様に取付けます。
- 14配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応機能付カーAVを取付けする場合に使用します。
- 注2、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
- 注3、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注4、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
- 接続しない端子は必ず絶縁処理をしてください。
- 15配線コネクター 接続
カーAV裏に配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 16アース線 接続
キットの配線コネクターのアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 17ステー 取付け
ダッシュ下側にキット付属のステーを取付けます。 ネジはキット付属のφ5×16タッピングネジ(2本)を使用します。
- 工具
- プラスドライバー（2番）
- 18配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー／リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P)
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19アンテナ変換コネクター 接続
アンテナ変換コネクターを接続します。 車両側アンテナコネクターはダッシュ左奥に固定されています。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20コネクター型アース線 接続
車両側のコネクター型アース線をブラケット(L)の下面にあるL部に接続します。
- 必ず接続してください。
- 21カーAV 取付け
配線などを挟まないように注意し、車両側にカーAVをはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 22カーAV 固定(1)
○印をキット付属のM6×16六角フランジボルト(2本)を使用して取付けます。
- 工具
- ソケットレンチ（No.10）
- ネジの落下にご注意ください。
- 23カーAV 固定(2)
○印を取外した純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 24純正クラスターAss'y 取付け
配線コネクター(3本)を接続し、純正クラスターAss'yを取り付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 25シール 貼り付け(1)
キット付属のパネル裏面にシール(4枚)を貼り付けます。
○印⇒パネル裏面の上部
△印⇒パネル裏面の左右
□印⇒パネル裏面の下部- 貼り付け後の写真は次のページを参考にしてください。
- 貼り付け部の汚れや油分などをよく拭き取ってからシールを貼り付けてください。
- 26シール 貼り付け(2)
貼り付け完了の写真です。
- 27パネル 取付け
ダッシュ側の純正クラスターAss'y窓口にパネルを取付けます。 フレーム表面にパネルのフック4箇所を、純正クラスターAss'y窓口内側に引っ掛かるように差し込みながら貼り付けます。
- シールの保護紙をはがす前に、パネルをフレームに仮取付けして位置やバランスを確認します。
- 貼付面の汚れや油分などをよく拭き取ってください。
- 28取付完了
バッテリー(－端子)を接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年08月24日
レヴォーグ
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5純正クラスターAss'y 取外し
純正クラスターAss'yを取外します。
- 工具
- 内張りはがし
- フック
- 13箇所
- 6純正クラスターAss'y フック位置
純正クラスターAss'yのフックは13箇所です。
- 7配線コネクター 取外し(1)
純正クラスターAss'yに接続されているコネクターを取外します。
- 写真は、上側の2本です。
- 8配線コネクター 取外し(2)
純正クラスターAss'yに接続されているコネクターを取外します。
- 写真は、下側の1本です。
- 9純正ネジ 取外し
車両側から純正ネジ(2本)を取外します。
- 工具
- プラスドライバー（2番）
- 取外した純正ネジは、カーAV取付け時に使用します。
- 10クッションテープ 貼り付け
カーAVの前側天面にキット付属のクッションテープを貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
- 11カーAV 使用穴位置
○印はブラケット(L)(R)を取付ける際に使用する穴位置です。
- 12ブラケット(L)(R) 取付け
カーAVにブラケットを重ね、○印(前穴)をキット付属のM5×8ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けます。
- 13配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応機能付8インチカーナビゲーションを取付けする場合に使用します。
- 注2、取付けする8インチカーナビゲーションによってステアリングリモコン用コードの配線色は異なります。
- 注3、8インチナビゲーションによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 接続しない端子は必ず絶縁処理をしてください。
- 14配線コネクター 接続
カーAV裏に配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15アース線 接続
キットの配線コネクターのアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 16ステー 取付け
ダッシュ下側にキット付属のステーを取付けます。 ネジはキット付属のφ5×16タッピングネジ(2本)を使用します。
- 工具
- プラスドライバー（2番）
- 17配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー／リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P)
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18アンテナ変換コネクター 接続
アンテナ変換コネクターを接続します。 車両側アンテナコネクターはダッシュ左奥に固定されています。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19コネクター型アース線 接続
車両側のコネクター型アース線をブラケット(L)の下面にあるL部に接続します。
- 必ず接続してください。
- 20カーAV 取付け
配線などを挟まないように注意し、車両側にカーAVをはめ込みます。
- 工具
- 配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 21カーAV 固定(1)
○印を取外した純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 22カーAV 固定(2)
○印をキット付属のM6×16六角フランジボルト(2本)を使用して取付けます。
- 工具
- ソケットレンチ（No.10）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 23純正クラスターAss'y 取付け
配線コネクター(3本)を接続し、純正クラスターAss'yを取り付けます。
- 24取付完了
バッテリー(－端子)を接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年08月22日
カローラスポーツ
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5パネル 取外し
パネルを取外します。
- 工具
- 内張りはがし
- フック
- 4箇所
- 6パネル フック位置
パネルのフックは4箇所です。
- 7エアコンコントロールパネル 取外し(1)
エアコンコントロールパネルを取外します。
- 工具
- 内張りはがし
- フック
- 9箇所
- 8エアコンコントロールパネル フック位置
エアコンコントロールパネルのフックは9箇所です。
- 9エアコンコントロールパネル 取外し(2)
接続されている配線コネクター(2本)取外します。
- 10純正ブラケット(L)(R) 取外し
○印の純正ネジを取外します。
- 工具
- ソケットレンチ（No.10）
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 11純正ブラケット 取付け
カーAVに純正ブラケットを重ねます。○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けてください。
- 12配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等で絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 13配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 14カーAV／配線コネクター 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- 15アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 16配線コネクター
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード - 17カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 18カーAV 固定
○印を純正ネジで取付けます。
- 工具
- ソケットレンチ（No.10）
- 19エアコンコントロールパネル 取付け
配線コネクター(2本)を接続し、エアコンコントロールパネルを取付けます。
- 20パネル 取付け
パネルを取付けます。
- 21取付完了
バッテリー(－端子)を仮接続し、ハザードの動作確認を行います。確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年08月22日
カローラスポーツ
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5パネル 取外し
パネルを取外します。
- 工具
- 内張りはがし
- フック
- 4箇所
- 6パネル フック位置
パネルのフックは4箇所です。
- 7エアコンコントロールパネル 取外し(1)
エアコンコントロールパネルを取外します。
- 工具
- 内張りはがし
- フック
- 9箇所
- 8エアコンコントロールパネル フック位置
エアコンコントロールパネルのフックは9箇所です。
- 9エアコンコントロールパネル 取外し(2)
接続されているコネクター(2本)を取外します。
- 10純正ブラケット(L)(R) 取外し
○印の純正ネジを取外します。
- 工具
- ソケットレンチ（No.10）
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 11パネル(L)(R) 切り離し
斜線部分の切り取り箇所を数回に折り曲げる、又はニッパーを使用し、加工してから使用します。
- 工具
- ニッパー
- 切り込み箇所は裏側にあります。
- 切り離しの際はケガをしないように十分注意してください。
- 12パネル(L)(R) 加工後
加工後のパネルです。
- 13純正ブラケット(L)(R) 使用穴位置
○印は純正ブラケットを取付けの際に使用する穴です。
- 14純正ブラケット 取付け
カーAVに純正ブラケットを重ねます。○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けてください。
- 15パネル 取付け
キット付属のパネルを重ね、〇印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けてください。
- 16配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理をしてください)
- 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 17配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 18カーAV／配線コネクター 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 20配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 22カーAV 固定
○印を純正ネジで取付けます。
- 工具
- ソケットレンチ（No.10）
- ネジの落下にご注意ください。
- 23エアコンコントロールパネル 取付け
配線コネクター(2本)を接続し、エアコンコントロールパネルを取付けます。
- 24パネル 取付け
パネルを取付けます。
- 25取付完了
バッテリー(－端子)を仮接続し、ハザードの動作確認を行います。確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年08月1日
ボンゴトラック
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5灰皿 取外し
金具部分を押しながら、灰皿を取外します。
- 6純正ネジ 取外し
クラスター奥の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 純正ネジは取付け時に使用しません。
- 7クラスター 取外し
純正クラスターを取外します。
- フック
- 8箇所
- 8クラスター フック位置
純正クラスターのフックは8箇所です。
- 9純正パネル 取外し
純正パネルを取外します。
- 純正パネルは両面テープで取付いています。
- 10純正カーラジオ 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー(1番)
- 写真は(L)です。(R)も同様に取外します。
- 純正ネジは取付け時に使用しません。
- 11純正カーラジオ 取外し(2)
純正カーラジオを取外します。 この時、接続されている配線コネクター／アンテナコードも取外します。
- 12ポケット部 切り取り加工
クラスターのポケット部の溝枠をアクリルカッターを使用し切り取ります。
- 工具
- アクリルカッター、ヤスリ
- 切り取り部分のバリ等はヤスリを使用してきれいに仕上げます。
- マスキングテープ等で保護してください。
- 純正パネルの切り過ぎや表面に傷をつけないように注意してください。
- 13クラスター 加工後
純正クラスターの加工後です。
- 14取付ケース 取付け
キット付属の取付ケースを挿入します。
- ○印のストッパーが突き当たるまで押し込みます。
- 15取付ケース 固定
取付ケースのタブを曲げて固定します。 周囲にある12箇所のタブをマイナスドライバーで押し曲げて取付け部を強く挟み込んで固定させます。
- 工具
- マイナスドライバー
- 取付け部の形状によって曲げられないタブもあります。
- 16配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源の無い場合がありますが、その際は接続しません。
- 注2、ピラーアンテナ付車の場合は接続しません。
- 注3、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 17ブラケット 取付け
カーAVにキット付属のブラケットを重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 18ブラケットリア 取付け
キット付属のブラケットリアをはめ込み、○印をカーAV付属の皿ネジ取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 19配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20アース線 接続
配線コネクターとカーAV側のアース線を接続します。
- 接続後、ビニールテープ等で絶縁処理をしてください。
- 21メーターカバー 取外し(1)
○印のネジを取外します。
- 工具
- 短軸プラスドライバー(2番)
- 車速信号／パーキング信号を接続のための作業です。
- 22メーターカバー 取外し(2)
メーターカバーを取外します。
- フック
- 2箇所
- 23メーターパネル 取外し
○印のネジを取外し、メーターパネルを取外します。
- 工具
- 短軸プラスドライバー(2番)
- 24車速信号接続コード 挿しこみ
24Pコネクターをメーターパネルから取外し、底面の2箇所の隙間からマイナスドライバーを差し込みロックプレートを1mmほど持ち上げます。 ○印(上段左から5番目)にキット付属の車速信号接続コードのピン側を差し込み、ロックプレートを元に戻します。
- 工具
- マイナスドライバー
- ピン先端の向きに注意してカチッと音がするまで差し込み、抜けないことを確認します。
- 25車速信号／パーキング信号 接続
車両側配線コードとカーAV側配線コードをエレクトロタップで接続します。
車速信号はピンを差し込んだ上段左から5番目へ
パーキング信号は上段左から4番目(青/橙)へ- 工具
- ペンチ
- 26リバース信号 接続
助手席側ウォッシャータンク裏上段左から2番目に
カーAV側配線コードをエレクトロタップで接続します。- 工具
- ペンチ
- 27配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー／リアスピーカー用コネクター(14P)
・アンテナコード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 28カーAV 取付け
配線などを挟まないように注意し、車両側にカーAVをはめ込みます。
- 29カーAV 固定
○印をキット付属のM3×4ネジを使用し、取付けます。
- 工具
- プラスドライバー（2番）
- 30クラスター 取付け
加工されたクラスターを取付けます。
- 31パネル 取付け
キット付属のパネルを取付けます。 パネル上下内側の凸部(4箇所)を取付ケース側のフック部角穴にはめ込み取付けます。
- 32灰皿／純正カーラジオ 取付け
車両側へ灰皿／純正カーラジオを戻します。
- 純正カーラジオの配線接続は行いません。
- 33取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
※写真は純正ラジオ位置にNKK-T40Dを使用し、小物入れを装着した状態になっています。- 工具
- ソケットレンチ（No.10）
-
2018年07月27日
ザ・ビートル
- 1バッテリー(－端子) 取外し
バッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 2作業開始
これからカーAV取付け作業を開始します。
- 3センターパネル 取外し
内張りはがしを差し込み、センターパネルを取外します。
- 工具
- 内張りはがし
- 4センターパネル フック位置
センターパネルのフックは10箇所です。
- 5エアコン吹き出し口一体型パネル 取外し
〇印に内張りはがしを差し込み、エアコン吹き出し口一体型パネルを取外します。
- 工具
- 内張りはがし
- フック
- 4箇所
- 6エアコン吹き出し口一体型パネル フック位置
エアコン吹き出し口一体型パネルのフックは外側4箇所です。
- 7純正カーAV 取外し(1)
○印のトルクスネジ(4本)を取外します。
- 工具
- トルクスドライバー（T20）
- 写真は(L)です。(R)も同様に取外します。
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 取外した純正ネジは、カーAV取付け時に使用します。
- 8純正カーAV 取外し(2)
純正カーAVを取外します。
- 9配線コネクター 取外し
接続されている配線コネクターを取外します。
- メインコネクターの取外し方法は次のページをご覧ください。
- 10配線コネクター 取外し方法
フック部分をつまみながら矢印方向レバーを動かし、配線コネクターを取外します。
- 11ブラケット取付け 穴位置
ブラケットの取付けは○印の穴を使用します。
- 12ブラケット(L)(R) 取付け
カーAVにキット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 13配線 接続(1)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 接続しない端子はテープ等で絶縁処理をしてください。
- 14配線 接続(2)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 接続しない端子はテープ等で絶縁処理をしてください。
- 15CAN-Busインターフェイス 使用
CAN-Busインターフェイスを使用します。
- 必ずコネクターの接続に設定をしてください。 設定せずに接続すると車両側に異常表示がでる場合があります。
- 設定はCAN-Busインターフェイスの電源を入れる前に行わないと有効になりません。
- 16CAN-Busインターフェイス 初期設定
オレンジ○のスイッチを設定します。 (ピンク○はステアリングリモコン設定用スイッチです。)
ザ・ビートルの場合 精密ドライバー(－)を使用し１と５を下方に押し下げます。- 工具
- 精密ドライバー
- 本設定では、7と8は触らないでください。
- 17CAN-Busインターフェイス 接続
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注2、地上デジタルチューナーやバックカメラ／ETC等のAV機器を接続する際に電流容量が記載された数字を超える場合にはリレー等を使用してください。
- 接続しない端子はビニールテープ等で巻き付け絶縁処理をしてください。
- 18カーAV／配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 20配線コネクター 接続
車両側配線コネクターとカーAV側コネクターを接続します。
- メインコネクターはレバーを引いた状態で車両側コネクターをはめ込みレバーを動かします。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21動作確認
バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。
この時、CAN-Busが赤く点灯することも確認します。 確認後、再度バッテリー(－端子)を取外します。 - 22CAN-Busインターフェイス カバー貼り付け
動作確認後、カバーを設定窓口に貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってから裏面の保護紙をはがして貼り付けます。
- 23カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側へはめ込みます。
- 24パネル 取付け
キット付属のパネルを重ねます。
- 25カーAV／パネル 固定
○印を純正トルクスネジで取付けます。
- 工具
- トルクスドライバー（T20）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 26エアコン吹き出し口一体型パネル 取付け
エアコン吹き出し口一体型パネルを取付けます。
- 27センターパネル 取付け
センターパネルを取付けます。
- 28取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年06月26日
セレナe-POWER
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル上部パネル 取外し(1)
○印に内張りはがしを差し込み、パネルを浮かせます。
- 工具
- 内張りはがし
- フック
- 4箇所
- 6センターパネル上部パネル 取外し(2)
センターパネル上部のパネルを取外します。
- フックの形状が特殊なので取外す際、ご注意ください。
- 7センターパネル上部パネル フック位置
センターパネル上部パネルのフックは4箇所です。
- 8センターパネル 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 9センターパネル 取外し(2)
センターパネルに内張りはがしを差し込み取外します。 この時、接続されている配線コネクターを取外します。
- 工具
- 内張りはがし
- フック
- 9箇所
- 10センターパネル フック位置
センターパネルのフックは9箇所です。
- 11純正ブラケット(L)(R) 取外し
○印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 12エアコンオートアンプ 取外し
エアコンオートアンプに接続されているコネクターを取外します。
- 13純正ブラケット(L)(R) 取外し
エアコンオートアンプから純正ブラケット(L)(R)を取外します。
- 工具
- トルクスドライバー（T20）
- 写真は(R)です。(L)も同様に取外します。
- 14純正ブラケット(L)(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 15エアコンオートアンプ 取付け(1)
エアコンオートアンプを純正ブラケットの穴位置に合わせます。
- 16エアコンオートアンプ 取付け(2)
○印を純正ネジで取付けます。
- 工具
- トルクスドライバー（T20）
- 17パネル 取付け
パネルと純正ブラケットをキット付属のネジで共締めします。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けます。
- 18配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注2、取付けするカーAVによってはステアリングリモコン用コードの配線色は異なります。
- 注3、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等を巻き付けて絶縁処理をしてください。
- 19アンテナ変換コネクター 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 20カーAV／配線コネクター 接続
カーAV裏にカーAV付属の配線コネクターを接続します。キット付属のアンテナ変換コネクターのアンテナジャックをカーAV側のアンテナジャックに接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 22配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(20P)
・車速用／ACC電源用配線コネクター（12P)
・アンテナ変換コネクター- コネクターは確実にカチッと鳴るまで差し込んでください。
- 23エアコンオートアンプコネクター 接続
車両側のエアコンオートアンプコネクター(40P)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 24カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 25カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 26センターパネル 取付け(1)
センターパネルを取付けます。
- 27センターパネル 取付け(2)
○印の純正ネジを取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 28センターパネル上部パネル 取付け
センターパネルの上部のパネルを取付けます。
- 29取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年06月26日
セレナe-POWER
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル上部パネル 取外し(1)
○印に内張りはがしを差し込み、パネルを浮かせます。
- 工具
- 内張りはがし
- フック
- 4箇所
- 6センターパネル上部パネル 取外し(2)
センターパネル上部のパネルを取外します。
- フックの形状が特殊なので取外す際、ご注意ください。
- 7センターパネル上部パネル フック位置
センターパネル上部パネルのフックは4箇所です。
- 8センターパネル 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 9センターパネル 取外し(2)
センターパネルに内張りはがしを差し込み取外します。 この時、接続されている配線コネクターを取外します。
- 工具
- 内張りはがし
- フック
- 9箇所
- 10センターパネル フック位置
センターパネルのフックは9箇所です。
- 11純正ブラケット(L)(R) 取外し
○印のネジを取外します。
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 12エアコンオートアンプ 取外し
エアコンオートアンプに接続されているコネクターを取外します。
- 13純正ブラケット(L)(R) 取外し
エアコンオートアンプから純正ブラケット(L)(R)を取外します。
- 工具
- トルクスドライバー（T20）
- 写真は(R)です。(L)も同様に取外します。
- 14純正ブラケット(L)(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 写真は(L)です。(R)も同様に取外します。
- 15エアコンオートアンプ 取付け
エアコンオートアンプの穴位置を合わせ、○印を純正ネジで取付けます。
- 工具
- トルクスドライバー（T20）
- 写真は(L)です。(R)も同様に取外します。
- 16配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注2、取付けするカーAVによってはステアリングリモコン用コードの配線色は異なります。
- 注3、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等を巻き付けて絶縁処理をしてください。
- 17アンテナ変換コネクター 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 18カーAV／配線コネクター 接続
カーAV裏にカーAV付属の配線コネクターを接続します。キット付属のアンテナ変換コネクターのアンテナジャックをカーAV側のアンテナジャックに接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 20配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(20P)
・車速用／ACC電源用配線コネクター（12P)
・アンテナ変換コネクター - 21配線コネクター 接続
車両側のエアコンオートアンプコネクター(40P)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 22配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 23カーAV 固定
カーAV下の○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 24センターパネル 取付け(1)
センターパネルを取付けます。
- 25センターパネル 取付け(2)
○印の純正ネジを取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 26センターパネル上部パネル 取付け
センターパネルの上部のパネルを取付けます。
- 27取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
