2018年
-
2018年12月21日
CR-V
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5エアコンスイッチユニット 取外し(1)
エアコンスイッチユニットを取外します。
- 工具
- 内張りはがし
- フック
- 4箇所
- 6エアコンスイッチユニット 取外し(2)
ユニットに接続されている配線コネクターを取外します。
- 7エアコンスイッチユニット フック位置
エアコンスイッチユニットのフックは4箇所です。
- 8固定ネジ 取外し
○印の固定ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 取外した純正ネジはカーAV／純正センターパネル取付け時に使用します。
- 9パネル／純正カーAV 取外し
パネル／純正カーAVを取外します。
- フック
- 4箇所
- 10パネル／純正カーAV フック位置
パネル／純正カーAVのフックは4箇所です。
- 11パネル／純正ブラケット 取外し
○印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 12パネルスペーサー 貼り付け
キット付属のパネルにキット付属のパネルスペーサーを段差面に合わせ貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってからパネルスペーサーの裏面の保護紙をはがして貼り付けます。
- 13ブラケット[パネル取付け用](R側) 取付け
カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
- 14パネル 取付け
取付けたブラケット[パネル取付け用]のフックにキット付属のパネルの溝を差し込み、カーAVのL側を上にします。
- 15パネル／ブラケット[パネル取付け用](L側) 取付け
キット付属のパネルの溝に取付けるブラケット[パネル取付け用]のフックを差し込みます。
- 16ブラケット[パネル取付け用](L側) 取付け
カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 17パネル／ブラケット 取付け
パネル前方からカーAVをはめ込みます。 その後、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 2点止めとなります。
- 18配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応機能付きカーAVを取付けする場合に使用します。
- 注2、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
- 注3、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注４、カーAVのアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
- ※車両側20ピンコネクターの配線側から見て、上段左から2番目にカーAVからのアンプリモート線、もしくは車両からのアクセサリー電源を接続します。
- 19カーAV／配線コネクター 接続
カーAV裏に配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20アース線 接続
○印部分にキットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 21リバース信号／パーキング信号 接続
リバース信号は車両側コネクター(3P)若草コード、パーキング信号は車両側コネクター(3P)桃コードにそれぞれエレクトロタップで接続します。
- 工具
- ラジオペンチ
- 22配線コネクター 接続
車両側配線コネクターとカーAV配線コネクターを接続します。
・ 電源／フロントスピーカー／リアスピーカー用コネクター (24P)
・アンテナプラグ変換コード- 車両側にパワーアンプがあるため、アンプリモートの接続が必ず必要になります。
- 23カーAV 挿入
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 24カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 25エアコンスイッチユニット 取付け
エアコンスイッチユニットを取付けます。
- 26取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年12月20日
レンジローバーイヴォーグ
- 1バッテリー(－端子) 取外し(1)
エンジンルームを開きます。 ○印のクリップを外し、カバーを取外します。
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 3作業開始
これからカーAV取外し作業を開始します。
- 4メーターカバー 取外し(1)
ハンドル上から取外します。
- 工具
- 内張りはがし
- 5メーターカバー 取外し(2)
メーター側を取外します。
- 工具
- 内張りはがし
- フック
- 8箇所
- 6メーターカバー フック位置
メーターカバーのフックは8箇所です。
- 7固定ネジ 取外し(1)
○印の固定ネジを取外します。
- 工具
- トルクスドライバー（T30）
- 8固定ネジ 取外し(2)
○印の固定ネジを取外します。
- 工具
- トルクスドライバー（T30）
- 9シーミングウェルト 剥がす
助手席側のシーミングウェルトを剥がします。
- 10サイドカバー 取外し
助手席側のサイドカバーを取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 11サイドカバー フック位置
サイドカバーのフックは7箇所です。
- 12固定ネジ 取外し
○印の固定ネジを取外します。(助手席側)
- 工具
- トルクスドライバー（T30）
- 13サイドアンダーカバー 取外し(1)
コンソール左側のサイドアンダーカバーを取外します。
- 工具
- 内張りはがし
- フック
- 5箇所
- 14サイドアンダーカバー 取外し(2)
コンソール右側のサイドアンダーカバーを取外します。
- 工具
- 内張りはがし
- フック
- 5箇所
- 15サイドアンダーカバー フック位置
サイドアンダーカバーのフックは各5箇所です。
- 16固定ネジ 取外し(1)
サイドアンダーカバー(左)下の○印固定ネジを取外します。
- 工具
- トルクスドライバー（T30）
- 17固定ネジ 取外し(2)
サイドアンダーカバー(右)下の○印固定ネジを取外します。
- 工具
- トルクスドライバー（T30）
- 18センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 3箇所
- 19センターパネル フック位置
センターパネルのフックは3箇所です。
- 20モニター 取外し(1)
○印の純正ネジを取外します。
- 工具
- トルクスドライバー（T20）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 21モニター 取外し(2)
車両側からモニターを取外します。
- 22モニター 取外し(3)
モニター裏に接続されているコネクターを取外します。
- 23固定ネジ 取外し(1)
センターコンソール(左)の○印固定ネジを取外します。
- 工具
- トルクスドライバー（T20）
- 24固定ネジ 取外し(2)
センターコンソール(右)の○印固定ネジを取外します。
- 工具
- トルクスドライバー（T20）
- 25センターコンソール 取外し
センターコンソールを取外します。 接続されている配線コネクターを取外します。
-
2018年12月14日
フリード
- 1SDカード 挿入(1)
ミラーにSDカードを挿入します。
- カード仕様：microSDカード Class10 最大128GB
- カードの向きにご注意ください。
- 2SDカード 挿入(2)
カチッとなるまでしっかりと差し込みます。
- 3ゴムバンド 取付け
ミラー裏側にゴムバンドを○印2箇所に引っ掛けます。
- 4カメラカートリッジ 引き出し(1)
ミラー裏のカメラカートリッジを引き出します。
- 5カメラカートリッジ 引き出し(2)
カメラカートリッジは右方向へ引き出します。
- 6ミラー 取付け
車両側へミラーを取付けます。
- 7ミラー 固定
2箇所をゴムバンドで固定します。
- 8電源 差し込み
シガーソケットに電源を差し込みます。
- 奥までしっかりと差し込んでください。
- 9電源配線 引き回し
オレンジ線のようにシガーソケット部分からミラーまで、配線を引き回します。
- 10GPSアンテナ 引き回し
オレンジ線のようにGPSアンテナを引き回します。
- 11GPSアンテナ 固定
GPSアンテナ裏の両面テープをはがし、ダッシュ側に固定します。
- 汚れや油分などをよく拭き取ってから貼り付けます。
- 12両面テープ 貼り付け
バックカメラにキット付属の両面テープを貼り付けます。
- 貼り付け面の汚れや油分などをよく拭き取ってから両面テープを貼り付けます。
- 13バックカメラ 取付け
両面テープをはがし、車両側にバックカメラを取付けます。 必要に応じて、ネジで固定します。
- 工具
- プラスドライバー（2番）
- 14延長コード 接続
延長コードをバックカメラ側と接続します。
- 15配線 接続
○印の赤線をリバース信号線または、バックランプ(＋)へ接続します。
- 16延長コード 引き回し
延長コードをオレンジ線のようにフロントまで引き回します。
- 17電源 接続
電源を本体へ接続します。
シガーソケット ⇒ USB
GPS ⇒ GPS
バックカメラ ⇒ UVC- USBとUVCの差し込み口が同じため、ご注意ください。
- 18取付完了
最後に保護フィルムをはがします。
-
2018年11月20日
ブーン
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 10箇所
- 6ハザードコネクター 取外し
センターパネルに接続されているハザードコネクターを取外します。
- 7センターパネル フック位置
センターパネルのフックは10箇所です。
- 8純正ネジ 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 9カーAV 使用穴位置
ブラケット(L)(R)を取付ける時に、○印の穴位置を使用します。
- 10ブラケット(L)(R) 取付け

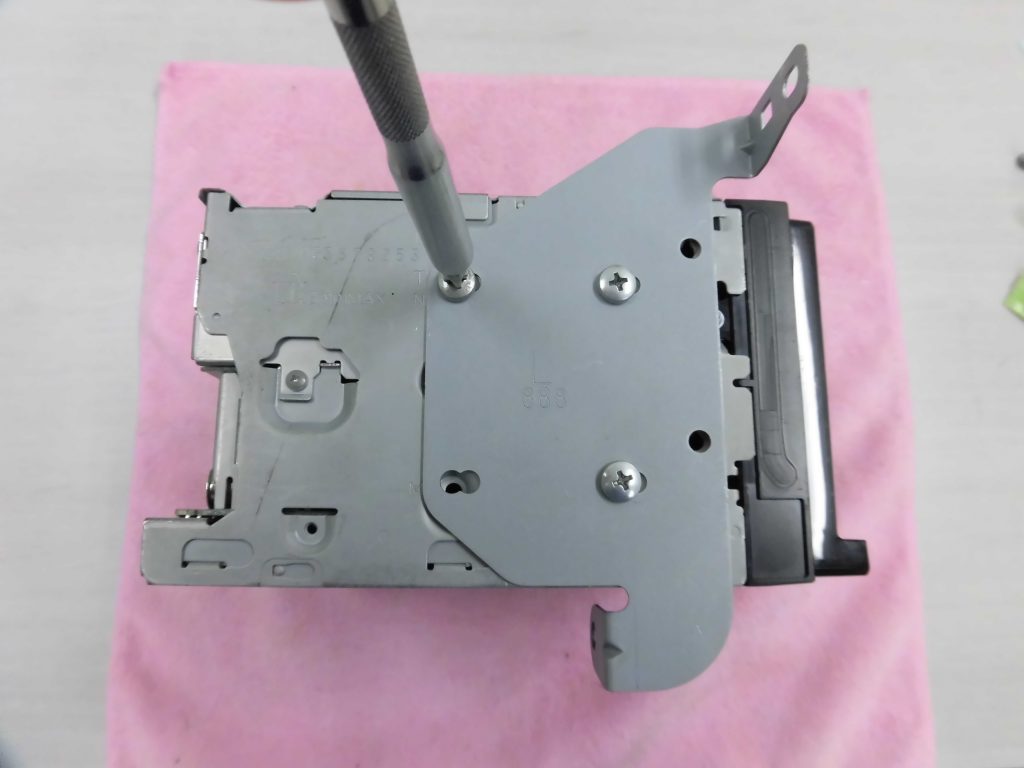

カーAVにキット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 11配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子（平端子）の場合はアンテナ電源用変換コードを使用します。
- 接続しない端子はビニールテープ等で絶縁処理をしてください。
- 12配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 6Pはリアスピーカーなし車には使用しません。
- カーメーカーの都合により変更されている場合がありますのでカーディーラーへご確認ください。
- 13配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 14アース線 接続
キットの配線コネクターとカーAV側のアース線をブラケット取付けネジで共締めします。
- 工具
- プラスドライバー（2番）
- 15配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)- リアスピーカー無し車の場合、6Pは使用しません。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 16アンテナコード 接続
車両側からきているアンテナコードをカーAV裏へ接続します。
- コードは奥までしっかりと差し込んでください。
- 17カーAV 取付け
配線などを挟まないように注意し、車両側にカーAVをはめ込みます。
- 18カーAV 固定
オレンジ○を純正ネジ、ピンク○をキット付属のφ5×16タッピングネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 19ハザードコネクター 接続
センターパネルにハザードコネクターを接続します。
- ネクターは確実にカチッと鳴るまで差し込んでください。
- 20センターパネル 取付け
車両側にセンターパネルを取付けます。
- 21取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年11月20日
ブーン
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 10箇所
- 6ハザードコネクター 取外し
センターパネルに接続されているハザードコネクターを取外します。
- 7センターパネル フック位置
センターパネルのフックは10箇所です。
- 8純正ネジ 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 取外したネジはカーAV取付け時に使用します。
- 9パネル(L)(R) 切り離し
キット付属のパネル（L)(R)を数回折り曲げて切り離します。
- 切り離しの際、怪我には十分注意してください。
- 10カーAV 使用穴位置
ブラケット(L)(R)を取付ける時に、○印の穴位置を使用します。
- 11ブラケット(L)(R) 取付け
カーAVにキット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 12パネル（L)(R) 取付け
切り離し後のパネルを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 13配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子（平端子）の場合はアンテナ電源用変換コードを使用します。
- 接続しない端子はビニールテープ等で絶縁処理をしてください。
- 14配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 6Pはリアスピーカーなし車には使用しません。
- カーメーカーの都合により変更されている場合がありますのでカーディーラーへご確認ください。
- 15配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 16アース線 接続
キットの配線コネクターとカーAV側のアース線をブラケット取付けネジで共締めします。
- 工具
- プラスドライバー（2番）
- 17配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)- リアスピーカー無し車の場合、6Pは使用しません。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18アンテナコード 接続
車両側からきているアンテナコードをカーAV裏へ接続します。
- コードは奥までしっかりと差し込んでください。
- 19カーAV 取付け
配線などを挟まないように注意し、車両側にカーAVをはめ込みます。
- 20カーAV 固定
オレンジ○を純正ネジ、ピンク○をキット付属のφ5×16タッピングネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 21ハザードコネクター 接続
センターパネルにハザードコネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 22センターパネル 取付け
センターパネルを車両側へ取付けます。
- 23取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年11月1日
シエンタ
- 1バッテリー(－端子) 位置
バッテリーはエンジンルーム内にあります。
- 2バッテリー(－端子) 取外し
ソケットレンチでナットを緩め、バッテリー(－端子)を取外します。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 3シフトロックボタンカバー 取外し
シフトロックボタンカバーの溝にピックツールを差し込み、取外します。
- 工具
- ピックツール
- フック
- 2箇所
- 4シフトレバー 下げる
シフトロックボタンをドライバーで押しながら、シフトレバーをNまで下げます。
- 工具
- ドライバー
- 5センターパネル 取外し
センターパネルを手前に引っ張り、取外します。
- 工具
- 内張りはがし
- フック
- 8箇所
- 6ハザードコネクター 取外し
接続されているハザードコネクターを取外します。
- 7センターパネル フック位置
センターパネルのフックは8箇所です。
- 8固定ネジ 取外し
○印の固定ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 9クラスター 取外し
クラスターを手前に引っ張り取外します。
- フック
- 1箇所
- 10クラスター フック位置
クラスターのフックは1箇所です。
- 11ブラケット固定ネジ 取外し
カーAV上側のブラケット固定ネジを取外します。
- 工具
- プラスドライバー（2番）
- 特殊ネジの場合、車両付属の専用工具を使用してください。
- 12純正ブラケット 取外し
純正ブラケットを取外します。
- 13純正ネジ 取外し
カーAV下側の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 14カーAV 取外し
カーAVを取外します。
-
2018年10月25日
S660
- 1作業開始
はじめにバッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 2シフトレバー 下げる
細軸ドライバー等でシフトロックボタンを押しながら、シフトレバーをNまで下げます。
- 工具
- ピックツール
- 3シフトノブパネル 取外し
シフトレバーパネルを取外します。
- 工具
- 内張りはがし
- 4センタートレイリッド 取外し
センタートレイリッドを取外します。
- 工具
- 内張りはがし
- 5純正ネジ 取外し
ディスプレイ裏の純正ネジ／ナットを取外します。
- 工具
- ソケットレンチ（No.10）
- 6ディスプレイ 取外し
ディスプレイを取外します。
- コネクター等は取外しません。 タオル等を敷き、ディスプレイを置いておきます。
- 7センターパネル 取外し(1)
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 11箇所
- 8センターパネル 取外し(2)
接続されているコネクター(3本)を取外します。
- 9センターパネル フック位置
センターパネルのフックは11箇所です。
- 10固定ナット 仮取外し
ピンク○の固定クリップを取外し、 オレンジ○のナットを緩めます。
- 工具
- ソケットレンチ（No.10）クリップリムーバー
- 11グローブボックスリッド 取外し
グローブボックスリッドを取外します。
- フック
- 3箇所
- 12ネジカバー 取外し
○印のネジカバー(2箇所)を取外します。
- 工具
- 内張りはがし
- 13固定ネジ 取外し
○印の固定ネジ(3本)を取外します。
- 工具
- プラスドライバー（2番）
- 14グローブボックス 取外し
グローブボックスを取外します。
- フック
- 6箇所
- 15エアホース 抜き取り
エアホースを抜き取ります。
- 16固定ネジ 取外し
○印の固定ネジを取外します。
- 工具
- プラスドライバー（2番）
- 17アシスタントミドルダクト 取外し
アシスタントミドルダクトを取外します。
- 18オーディオユニット 取外し
グローブボックスを取外したところから オーディオユニットをスライドさせ、取外します。
-
2018年10月24日
ゼストスパーク
- 1バッテリー(－端子) 取外し
バッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。 ※写真は実車と異なります。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 2作業開始
これからカーAV取付け作業を開始します。
- 3センターパネル 取外し
内張りはがしを差し込み、センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 11箇所
- 4コネクター 取外し
接続されているハザードコネクターを取外します。
- 5センターパネル フック位置
センターパネルのフックは11箇所です。
- 6純正ネジ 取外し
○印の純正ネジ(4本)を取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 取外した純正ネジはカーAV取付け時に使用します。
- 7純正ブラケット(L)(R) 使用穴位置
○印は純正ブラケットを取付けの際に使用する穴です。
- 8パネルスペーサー 貼り付け
キット付属のパネルにキット付属のパネルスペーサーを段差面に合わせ貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってからパネルスペーサーの裏面の保護紙をはがして貼り付けます。
- 9ブラケット[パネル取付け用](L側) 取付け
カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
- 10パネル 取付け
取付けたブラケット[パネル取付け用]のフックにキット付属のパネルの溝を差し込み、カーAVのR側を上にします。
- 11パネル／ブラケット[パネル取付け用](R側) 取付け
キット付属のパネルの溝に取付けるブラケット[パネル取付け用]のフックを差し込みます。
- 12ブラケット[パネル取付け用](R側) 取付け
カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 13ブラケット 取付け
キット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 14配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 15カーAV／配線コネクター 接続
カーAV裏に配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 16アース線 接続
キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 17パーキング信号線 接続
パーキング信号線はパーキングブレーキペダル上の1Pコネクター(茶)へエレクトロタップで接続します。
- 18リバース信号線 接続
リバース信号線は運転席足元ヒューズボックスにある14Pコネクター(9番/橙)へエレクトロタップで接続します。
- 19車速信号線 接続
車速信号線は運転席足元ヒューズボックスにある12Pコネクター(4番/紫)へエレクトロタップで接続します。
- 20配線コネクター 接続
車両側配線コネクターとカーAV配線コネクターを接続します。 ・ 電源／フロントスピーカー／リアスピーカー用コネクター (20P) ・アンテナプラグ変換コード
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21カーAV 挿入
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 22カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 23センターパネル 取付け
ハザードコネクターを接続し、センターパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 24取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年10月5日
シエンタ
- 1バッテリー(－端子) 取外し(1)
トランクルーム内のカバーを取外します。
- 2バッテリー(－端子) 取外し(2)
ソケットレンチを使用し、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 3バッテリー(－端子) 取外し(3)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 4バッテリー(－端子) 取外し(4)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 5作業開始
これからカーAV取付け作業を開始します。
- 6シフトロックボタンカバー 取外し(1)
シフトロックボタンカバーの溝にピックツールを差し込みます。
- 工具
- ピックツール
- 7シフトロックボタンカバー 取外し(2)
シフトロックボタンカバーを取外します。
- フック
- 2箇所
- 8シフトレバー 下げる
シフトロックボタンをピックツール等で押しながら、シフトレバーをNまで下げます。
- 工具
- ピックツールまたはドライバー
- 9センターパネル 取外し
センターパネルを手前に引っ張り、取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 10ハザードコネクター 取外し
接続されているハザードコネクターを取外します。
- 11センターパネル フック位置
センターパネルのフックは7箇所です。
- 12純正ブラケット 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 13純正ブラケット 使用穴位置
○印は純正ブラケットを取付けの際に使用する穴です。
- 14純正ブラケット 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 15配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等で絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 16配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 17カーAV／配線コネクター 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 19配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 21カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 22センターパネル 取付け
ハザードコネクターを接続し、センターパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 23取付完了
シフトレバーをPに戻します。
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。- 工具
- ソケットレンチ（No.10）
-
2018年10月5日
シエンタ
- 1バッテリー(－端子) 取外し(1)
トランクルーム内のカバーを取外します。
- 2バッテリー(－端子) 取外し(2)
ソケットレンチを使用し、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 3バッテリー(－端子) 取外し(3)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 4バッテリー(－端子) 取外し(4)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 5作業開始
これからカーAV取付け作業を開始します。
- 6シフトロックボタンカバー 取外し(1)
シフトロックボタンカバーの溝にピックツールを差し込みます。
- 工具
- ピックツール
- 7シフトロックボタンカバー 取外し(2)
シフトロックボタンカバーを取外します。
- フック
- 2箇所
- 8シフトレバー 下げる
シフトロックボタンをピックツール等で押しながら、シフトレバーをNまで下げます。
- 工具
- ピックツールまたはドライバー
- 9センターパネル 取外し
センターパネルを手前に引っ張り、取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 10ハザードコネクター 取外し
接続されているハザードコネクターを取外します。
- 11センターパネル フック位置
センターパネルのフックは7箇所です。
- 12純正ブラケット 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 13パネル(L)(R) 切り離し
斜線部分の切り取り箇所を数回に折り曲げる、又はニッパーを使用し、加工します。
- 工具
- ニッパー
- 加工の際は、怪我等にご注意ください。
- 14パネル 加工後
パネルの加工後です。
- 15純正ブラケット 使用穴位置
○印は純正ブラケットを取付けの際に使用する穴です。
- 16純正ブラケット 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 17パネル 取付け
加工後のパネルを重ね、〇印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 18配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理をしてください)
- 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 19配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 20カーAV／配線コネクター 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 22配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 23カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 24カーAV 固定
○印を純正ネジで取付けます。
- 写真は(L)です。(R)も同様に取付けます。
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 25センターパネル 取付け
ハザードコネクターを接続し、センターパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 26取付完了
シフトレバーをPに戻します。 バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
