2017年
-
2017年05月15日
セレナ
- 1バッテリー(－端子) 取外し(1)
○印に内張りはがしを差し込みクリップを取外します。
- 工具
- 内張りはがし
- 2バッテリー(－端子) 取外し(2)
バッテリーカバーを持ち上げます。
- 3バッテリー(－端子) 取外し(3)
バッテリーカバーを持ち上げながら、ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 4バッテリー(－端子) 取外し(4)
バッテリー(－端子)を取外し、タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 5作業開始
これからカーAV取付け作業を開始します。
- 6シフトレバー 下げる
シフトロックボタンを押しながら、シフトレバーをNまで下げます。
- 7シフトノブ 取外し(1)
○印にピックツールを差し込み、シフトノブカバーを取外します。
- 工具
- ピックツール
- 8シフトノブ 取外し(2)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 9シフトノブ 取外し(3)
シフトノブを手前に引っ張り取外します。
- 10エアコンユニット 取外し
○印に内張りはがしを差し込み、エアコンユニットを取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 11配線コネクター 取外し
エアコンユニットに接続されている配線コネクター(1本)を取外します。
- 12エアコンユニット フック位置
エアコンユニットのフックの位置は7箇所です。
- 13センターパネル 取外し(1)
センターパネル下部の○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 14センターパネル 取外し(2)
センターパネルを手前に引っ張り取外します。
- フック
- 9箇所
- 15配線コネクター 取外し(1)
センターパネル裏に接続されている配線コネクター(1本)を取外します。
- 16配線コネクター 取外し(2)
センターパネル裏に接続されている配線コネクター(3本)を取外します。
- 17センターパネル フック位置
センターパネルのフックの位置は9箇所です。
- 18純正ブラケット(L)(R) 取外し
○印の純正ネジを取外し、純正ブラケット(L)(R)を取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 取外した純正ネジはカーAV取付け時に使用します。
- 19使用穴位置
純正ブラケット(L)(R)を取付けする際に使用する穴位置は、○印のT/N穴とT穴です。
- 20純正ブラケット(L)(R) 取付け(1)
カーAVのT/N穴とT穴に、純正ブラケット(L)(R)の○印を重ね合わせます。
- 21純正ブラケット(L)(R) 取付け(2)
○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 22配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。端子は絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 23配線コネクター 接続
カーAV裏に配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 24アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 25車速用配線コネクター 接続
ハンドル下足元にある車両側4Pコネクターに車速用配線コネクター(4P)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 26リバース線 接続
バックランプ裏(L)配線コネクター(2P)の赤／青線にリバース線をエレクトロタップで接続します。
- 27配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー／リアスピーカー用コネクター(20P) ・アンテナ変換コネクター
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 28カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 29カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 30配線コネクター 取付け(1)
センターパネル裏に接続されている配線コネクター(1本)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 31配線コネクター 接続
センターパネル裏に接続されている配線コネクター(3本)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 32センターパネル 取付け(1)
センターパネルを取付けます。
- 33センターパネル 取付け(2)
○印を純正ネジで取付けします。
- 工具
- プラスドライバー（2番）
- 34エアコンユニット 取付け(1)
エアコンユニットに配線コネクター(1本)を接続します。
- コネクターは確実カチッと鳴るまで差し込んでください。
- 35エアコンユニット 取付け(2)
エアコンユニットを取付けます。

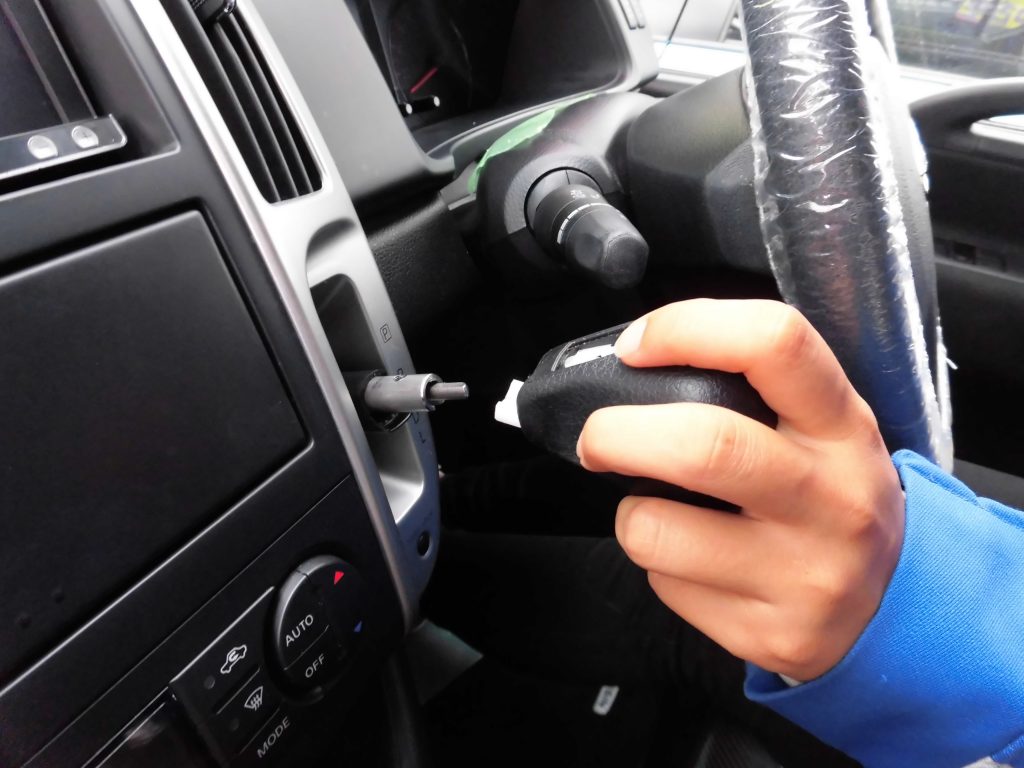

- 36シフトノブ 取付け(1)
シフトノブをはめ込みます。
- 37シフトノブ 取付け(2)
○印に純正ネジを取付けます。
- 工具
- プラスドライバー（2番）
- 38シフトノブ 取付け(3)
シフトノブカバーを取付けます。
- 39シフトレバー 戻す
シフトレバーをPに戻します。

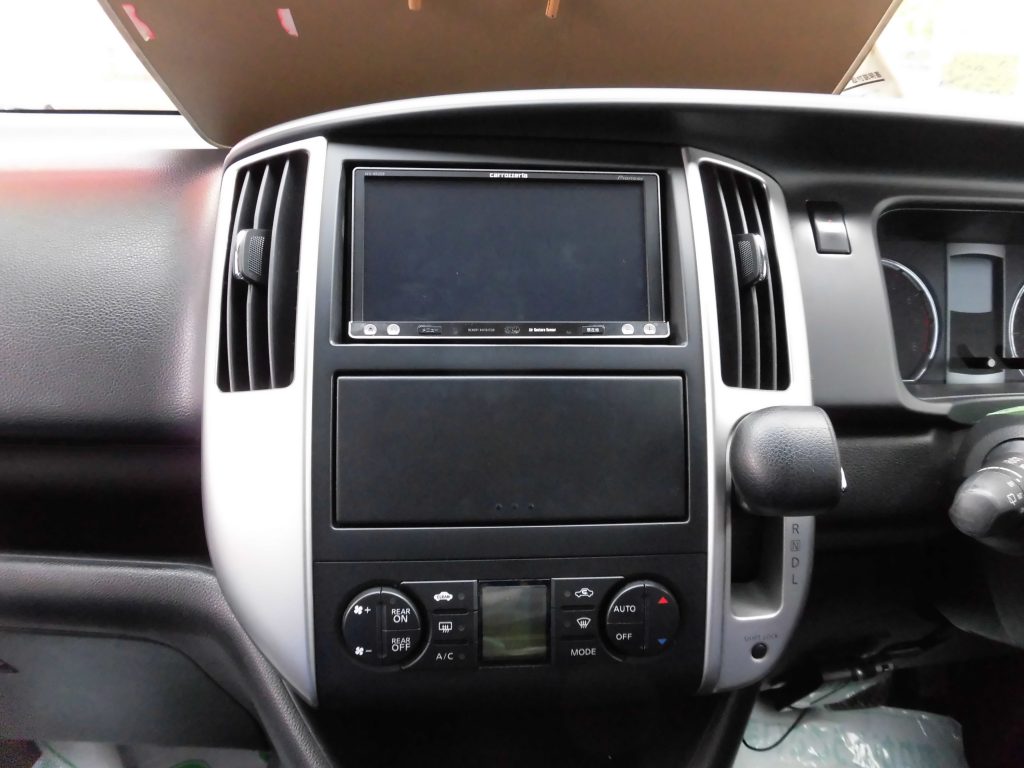

- 40取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年05月15日
ステラ
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業開始します。
- 5シフトレバー 下げる
シフトロックボタンを押しながら、シフトレバーをNまで下げます。
- 6シフトノブ 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 7シフトノブ 取外し(2)
シフトノブを手前に引っ張り取外します。
- 8シフト・エアコンコントロールパネル 取外し
○印に内張りはがしを差し込み、シフト・エアコンコントロールパネルを取外します。
- 工具
- 内張りはがし
- フック
- 9箇所
- 9配線コネクター 取外し
シフト・エアコンコントロールパネル裏に接続されている配線コネクター(2本)を取外します。
- 10シフト・エアコンコントロールパネル フック位置
シフト・エアコンコントロールパネルのフックの位置は9箇所です。
- 11グローブボックス上ポケット 開ける
グローブボックス上ポケットのフタを開けます。
- 12エアコン吹き出し部 取外し(1)
○印に内張りはがしを差し込みます。
- 工具
- 内張りはがし
- フック
- 6箇所
- 13エアコン吹き出し部 取外し(2)
エアコン吹き出し部を手前に引っ張り取外します。
- 写真は(L)です。(R)も同様に取外します。
- 14エアコン吹き出し部 フック位置
エアコン吹き出し部のフックの位置は6箇所です。
- 15センターパネル 取外し
内張りはがしを差し込み、センターパネルに接続されている配線コネクター(1本)とセンターパネルを取外します。
- フック
- 5箇所
- 16センターパネル フック位置
センターパネルのフックの位置は5箇所です。
- 17純正ネジ 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 18使用穴位置
純正ブラケット(L)(R)を取付けする際に使用する穴位置は、○印のT／N穴とT穴です。
- 19ブラケット(L)(R) 取付け(1)
カーAVのT／N穴とT穴に、キット付属のブラケット(L)(R)を重ね合わせます。
- 20ブラケット(L)(R) 取付け(2)
○印をカーAV付属のネジで取付けてください。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 21パネル(L)(R) 取付け
○印をキット付属のネジで取付けます。
- 写真は(L)です。(R)も同様に取付けます。
- 22配線 接続(1)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 23配線 接続(2)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 24配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 25アース線 接続
キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 26アンテナコード 接続
カーAV裏にアンテナコードを接続します。
- 27配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー用コネクター(10P) ・リアスピーカー用コネクター(6P) ・車速用配線コネクター(5P)
- コネクターはカチッと鳴るまで差し込んでください。
- 28カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 29カーAV 固定
オレンジ○印を純正ネジ、ピンク○印をキット付属のネジで取付けします。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 30配線コネクター 接続
センターパネルに配線コネクターを接続します。
- 31センターパネル 取付け
センターパネルを取付けます。
- 32配線コネクター 接続
シフト・エアコンコントロールパネルに配線コネクター(2本)を接続します。
- コネクターはカチッと鳴るまで差し込んでください。
- 33シフト・エアコンコントロールパネル 取付け
シフト・エアコンコントロールパネルを取付けます。
- 34シフトノブ 取付け(1)
シフトノブをはめ込みます。
- 35シフトノブ 取付け(2)
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 36シフトレバー 戻す
シフトロックボタンを押しながらシフトレバーをPに戻します。
- 37取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年05月15日
コペン
- 1バッテリー(-端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(-端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- -端子と+端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し
〇印に内張りはがしを差し込み、取外します。
- 工具
- 内張りはがし
- フック
- 6箇所
- 6センターパネル フック位置
センターパネルのフックは6箇所です。
- 7純正カーオーディオ 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 8ブラケット 取外し
純正カーオーディオからブラケットを取外します。
- 工具
- プラスドライバー（2番）
- 9ブラケット 取付け
カーAVにブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 10配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子は絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 11配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

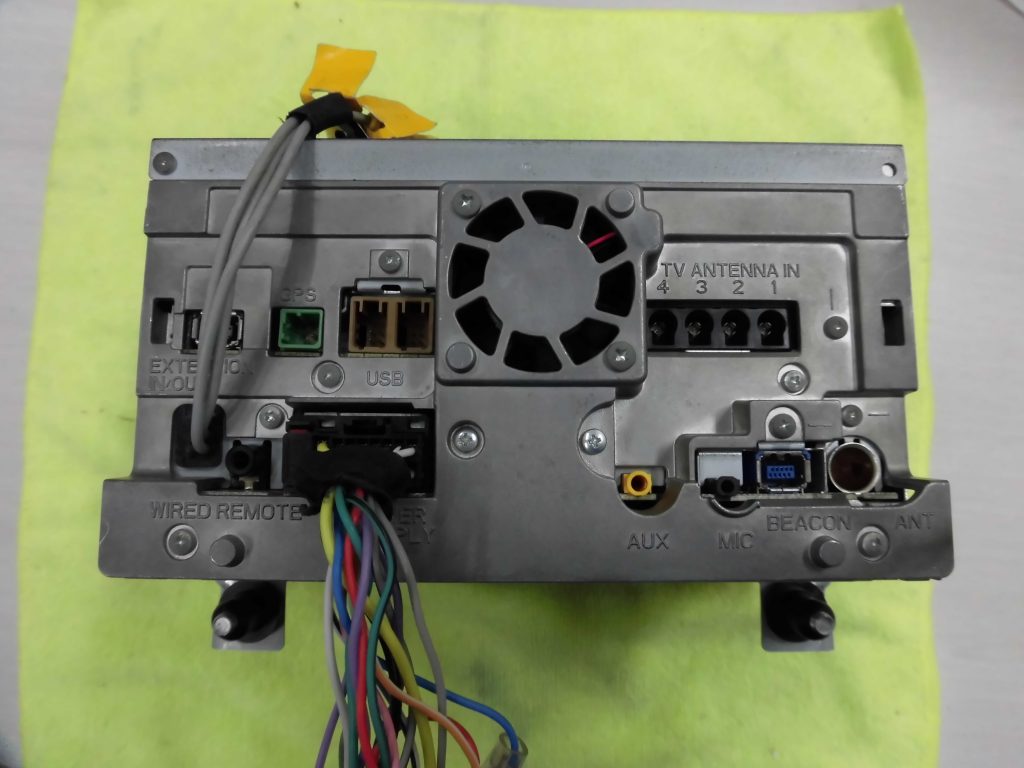

- 12カーAV／配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 13アース線 接続
キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 14配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー用コネクター(10P)・車速用配線コネクター(5P)
- リアスピーカーがある場合は、「リアスピーカー用コネクター(6P)」も接続してください。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15アンテナコード 接続
車両側のアンテナコードをカーAV裏に接続します。
- 16カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 17カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
- ネジの落下にご注意ください。
- 18センターパネル 取付け
センターパネルを取付けます。
- 19取付完了
バッテリー(－端子)を仮接続し、ハザードの動作確認を行います。確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年04月12日
スイフト
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5インストルメントパネル 取外し
内張りはがしを差し込み、インストルメントパネルを取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 6インストルメントパネル フック位置
インストルメントパネルのフックの位置は7箇所です。
- 7センターパネル／純正ブラケット(L)(R) 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- フック
- 8箇所
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 8センターパネル／純正ブラケット(L)(R) 取外し(2)
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはセンターパネルと取付ける時に使用します。
- 9センターパネル フック位置
センターパネルのフックの位置は8箇所です。
- 10純正ブラケット(L)(R) 取付け
カーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 11センターパネル／カーAV 取付け
センターパネル後方からカーAVを重ねます。
- 12センターパネル 取付け
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 13配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。 接続しない端子はビニールテープ絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 注3、ピラーアンテナ付車の場合は接続しません。
- 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
- アンテナコードがカーAV取付部奥でクランプされていて短いため、接続しづらい場合はクランプを取外してください。
- 14配線コネクター／アンテナコード 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 16配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー／リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P) ・アンテナプラグ変換コード
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 18カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 19インストルメントパネル 取付け
インストルメントパネルを取付けます。
- 20取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年04月12日
スイフト
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5インストルメントパネル 取外し
内張りはがしを差し込み、インストルメントパネルを取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 6インストルメントパネル フック位置
インストルメントパネルのフックの位置は7箇所です。
- 7センターパネル／純正ブラケット(L)(R) 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- フック
- 8箇所
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 8センターパネル／純正ブラケット(L)(R) 取外し(2)
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 取外した純正ネジはセンターパネルと取付ける時に使用します。
- 9センターパネル フック位置
センターパネルのフックの位置は8箇所です。
- 10クッションテープ 貼り付け
カーAVにキット付属のクッションテープを貼り付けます。
- 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
- 11スペーサーブラケット／純正ブラケット(L)(R) 取付け(1)
カーAVの左側にキット付属のスペーサーブラケットを重ねます。
- 12スペーサーブラケット／純正ブラケット(L)(R) 取付け(2)
スペーサーブラケットの上に純正ブラケットを重ね、カーAV付属のネジで取付けます。
- 写真は(L)です。(R)も同様に取付けます。
- 13センターパネル／カーAV 取付け
センターパネル後方からカーAVを重ねます。
- 14センターパネル 取付け
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 15配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 注3、ピラーアンテナ付車の場合は接続しません。
- 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
- アンテナコードがカーAV取付部奥でクランプされていて短いため、接続しづらい場合はクランプを取外してください。
- 16配線コネクター／アンテナコード 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 18配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー／リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P) ・アンテナプラグ変換コード
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 20カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 21インストルメントパネル 取付け
インストルメントパネルを取付けます。
- 22取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年04月11日
ライフ
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使用し、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5シフトロックカバー 取外し
シフトロックカバーの溝に内張りはがしを差し込み、取外します。
- 工具
- 内張りはがし
- フック
- 2箇所
- 6シフトレバー 下げる
ドライバー等でシフトロックボタンを押しながら、シフトレバーをNまで下げます。
- 工具
- ドライバー
- 7トレーカバー 取外し
○印に内張りはがしを差し込み、トレーカバーを取外します。
- 工具
- 内張りはがし
- フック
- 7箇所
- 8リテーナ止め 取外し(1)
コンソールロアガーニッシュ下にあるリテーナ止めに精密ドライバーを差し込み、浮かせます。
- 工具
- 精密ドライバー
- 9リテーナ止め 取外し(2)
リテーナ止めを取外します。
- 写真は(L)です。(R)も同様に取外します。
- 10純正ネジ 取外し
コンソールロアガーニッシュ部の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 11コンソールロアガーニッシュ 取外し
コンソールロアガーニッシュを取外します。
- フック
- 11箇所
- 12シガーライターコネクター 取外し
シガーライターコネクターの接続を取外します。
- 13エスカッションパネル 取外し
エスカッションパネル下の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 14エアコン操作部 位置
内外気切り替えレバー／吹き出し口切り替えダイヤル／温度調整ダイヤル／風量調整ダイヤルを一番左側の位置にします。
- この作業は、マニュアルエアコン付車の場合のみ行います。
- 15各ケーブル 抜き取り
取外したトレーカバーの場所から、○印のケーブル(3本)を抜き取ります。
- この作業は、マニュアルエアコン付車の場合のみ行います。
- 16エスカッションパネル 取外し(1)
内張りはがしを差し込み、パネルを浮かせます。
- 工具
- 内張りはがし
- 17エスカッションパネル 取外し(2)
エスカッションパネルを取外します。
- フック
- 7箇所
- 18配線コネクター 取外し
エスカッションパネルの配線コネクター(3本)を取外します。
- 19純正ネジ 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 取外した純正ネジはカーAV取付け時に使用します。
- 20異一体型パネルオーディオ 取外し
異形一体型パネルオーディオを手前に引っ張り、取外します。
- フック
- 6箇所
- 21配線コネクター 取外し(1)
パネルに接続されている配線コネクターを取外します。
- フック
- 6箇所
- 22配線コネクター 取外し(2)
オーディオ裏に接続されている配線コネクターを取外します。
- 23リアデフロスタースイッチ 取外し
異形一体型パネルからリアデフロスタースイッチを取外します。
- フック
- 2箇所
- 24エスカッション 取外し
異形一体型パネルからエスカッションを取外します。
- フック
- 2箇所
- 25リアデフロスタースイッチ 移設
リアデフロスタースイッチをキット付属のパネル(A)に取付けます。
- 26エスカッション 移設
エスカッションをキット付属のパネル(A)に取付けます。
- 27ホルダー／スプリングフック 移設
異形一体型パネルオーディオ裏の○印部分のホルダー(4個)／スプリングフック(2個)を精密ドライバー等を使用し、取外します。
- 工具
- 精密ドライバー
- 28ホルダー／スプリングフック 取付け
取外したホルダー／スプリングフックをキット付属のパネル(A)に取付けます。
- 29パネルスペーサー 貼り付け
キット付属のパネル(B)の外側面全周にパネルスペーサーを貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってからスペーサーの裏面にある保護紙をはがして貼り付けます。
- 30ブラケット[パネル(B)取付け用] 取付け(1)
カーAVにブラケット[パネル(B)取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
- 31ブラケット[パネル(B)取付け用]／パネル(B) 取付け(2)
ブラケット[パネル取付け用](L)のフックをパネル(B)内側面の溝にはめ込みます。
- 32ブラケット[パネル(B)取付け用]／パネル(B) 取付け(3)
カーAVを反対側にし、ブラケット[パネル取付け用](R)のフックを溝にはめ込みます。
- 33ブラケット[パネル(B)取付け用]／パネル(B) 取付け(4)
○印をカーAV付属の皿ネジ(2本)で取付けます。
- 工具
- プラスドライバー（2番）
- 34純正ブラケット(L)(R)／パネル(A) 取付け
パネル(A)の裏側の○印をキット付属のタッピングネジ(2本)で取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けてください。
- 35純正ブラケット(L)(R)／リアブラケット 取付け(1)
ブラケット(L)(R)の後下にリアブラケットを取付けます。
- リアブラケットは取付け向きに注意してください。
- 36純正ブラケット(L)(R)／リアブラケット 取付け(2)
ブラケットとリアブラケットの穴位置を合わせ、○印にキット付属のMネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けてください。
- 37カーAV／純正ブラケット(L)(R) 取付け(1)
パネル(A)の前面から、カーAVを挿入します。
- 38カーAV／純正ブラケット(L)(R) 取付け(2)
○印にカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 39配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注2、Dタイプ車(マイクロアンテナ装着車)の場合は必ず接続します。またカーAV側のアンテナアンプ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 40アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 41配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 42車速信号 接続(1)
車速信号線は、グローブボックス下にあります。
- 43車速信号 接続(2)
配線コネクター(31P)の右下から3番目(空色)に車速信号用コードをエレクトロタップで接続します。
- 44配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー／リアスピーカー用コネクター(20P) ・アンテナプラグ変換コード
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 45カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 46カーAV 固定
○印を純正ネジで固定します。
- 工具
- プラスドライバー（2番）
- ネジの落下に注意してください。
- 47エスカッションパネル 取付け
エスカッションパネルの配線コネクター(3本)を接続し、取付けます。
- 48各ケーブル 取付け
取外したトレーカバーの場所から、○印のケーブル(3本)を取付けます。
- この作業は、マニュアルエアコン付車の場合のみ行います。
- 49エスカッションパネル 取付け
エスカッションパネル下を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 50コンソールロアガーニッシュ 取付け
シガーライターコネクターを接続し、コンソールロアガーニッシュを取付けます。
- 51純正ネジ 取付け
コンソールロアガーニッシュを純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 52リテーナ止め 取付け
リテーナ止めを取付けます。
- 53シフトロックカバー 取付け
シフトロックカバーを取付けます。
- 54シフトレバー 戻す
シフトレバーをPに戻します。
- 55取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年04月11日
NV200バネット
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5シフトロックカバー 取外し
シフトロックカバーを取外します。
- 工具
- 内張りはがし
- 6シフトノブ 下げる
ドライバー等を差し込みシフトロックボタンを押しながら、シフトレバーをNまで下げます。
- 工具
- ドライバー
- 7シフトノブ下カバー 下げる
○印にピックツールを差し込み、下の方向へカバーを下げます。
- 工具
- ピックツール
- 8シフトノブ上金具 取外し
シフトノブ上にある金具を取外します。
- 9シフトノブ 取外し
シフトノブを手前に引っ張り取外します。
- 10シフトパネル 取外し
○印に内張りはがしを差し込み、シフトパネル取外します。
- 工具
- 内張りはがし
- フック
- 4箇所
- 11配線コネクター 取外し
シフトパネルに接続されている配線コネクター(２本)を取外します。
- 12シフトパネル フック位置
シフトパネルのフックの位置は４箇所です。
- 13室内外気切替レバー 取外し
室内外気切替レバーを手前に引っ張り取外します。
- 14センターパネル 取外し(1)
センターパネル下部の○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 取外した純正ネジはセンターパネル取付け時に使用します。
- 15センターパネル 取外し(2)
○印に内張りはがしを差し込み、センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 10箇所
- 16センターパネル フック位置
センターパネルのフックは10箇所です。
- 17純正ブラケット(L)(R) 取外し
○印の純正ネジを取外し、純正ブラケットを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 取外した純正ネジはカーAV取付け時に使用します。
- 18クッションテープ 貼り付け
カーAVにキット付属のクッションテープを貼り付けます。
- 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
- 19使用穴位置
純正ブラケット(L)(R)を取付ける際に使用する穴位置は、○印のT 穴です。
- 20純正ブラケット(L)(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 21配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応機能付カーAVを取付ける場合に使用します。
- 注2、取付けるカーAVによってはステアリングリモコン用のコードの配線色は異なります。
- 注3、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注4、電源／フロントスピーカー／リアスピーカー用コネクター(20P)のACC電源を使用します。
- 接続しない端子は絶縁処理を行ってください。
- 22配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 23アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 24配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・三菱用コネクター(14P) ・日産用コネクター(12P) ・日産用アンテナコネクター
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 25カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 26カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 27センターパネル 取付け(1)
センターパネルを取付けます。
- 28センターパネル 取付け(2)
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 29室内外気切替レバー 取付け
室内外気切替レバーを取付けます。
- 30配線コネクター 接続
シフトパネルに配線コネクター(２本)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 31シフトパネル 取付け
シフトパネルを取付けます。
- 32シフトノブ 取付け
シフトノブをはめ込みます。
- 33シフトノブ下金具 取付け
シフトノブ下にある金具を取付け、シフトノブ下のカバーも取付けします。
- 34シフトレバー 戻す
シフトレバーをPに戻します。
- 35シフトロックカバー 取付け
シフトロックカバーを取付けます。
- 36取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年04月10日
NV200バネット
- 1ウインドウガラス 下げる
ウインドウガラスを全開にします。
- 2バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 3バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 4バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 5コーナーカバー 取外し
コーナーカバーを取外します。
- フック
- 3箇所
- 6コーナーカバー フック位置
コーナーカバーのフックは3箇所です。
- 7ドアハンドルカバー 取外し
内張りはがしを差し込み、ドアハンドルカバーを取外します。
- 工具
- 内張りはがし
- フック
- 2箇所
- 8ドアハンドルカバー フック位置
ドアハンドルカバーのフック位置は2箇所です。
- 9ドアポケット 取外し(1)
ドアポケット内の○印の純正トルクスネジを取外します。
- 工具
- トルクスドライバー（T15）
- 取外した純正トルクスネジはドアポケット取付け時に使用します。
- 10ドアポケット 取外し(2)
内張りはがしを差し込み、ドアポケットを取外します。
- 工具
- 内張りはがし
- 11スイッチパネル 取外し
内張りはがしを差し込み、スイッチパネルを取外します。
- 工具
- 内張りはがし
- フック
- 5箇所
- 12配線コネクター 取外し
スイッチパネルに接続されている配線コネクターを取外します。
- 13スイッチパネル フック位置
パワーウインドウスイッチのフックは5箇所です。
- 14ドアトリム 取外し
○印に内張りはがしをを差し込み手前に引っ張り、上に持ち上げ取外します。
- 工具
- 内張りはがし
- 15ドアトリム フック位置
ドアトリムのフック位置は8箇所です。
- 工具
- クリップリムーバー
- ドアトリム取外し時、車両側にフックが付いた状態になってしまう場合があります。 その場合、車両側からリムーバー等を使用し、フックを取外してドアトリムに取付けてください。
- 16純正スピーカー 取外し(1)
○印の純正ネジを取外します。
- 工具
- ソケットレンチ（No.10）
- 純正ネジはスピーカー取付け時に使用します。
- 17配線コネクター 取外し
純正スピーカーに接続されている配線コネクターを取外します。
- 18スピーカーブラケット／クッション 貼り付け
スピーカーブラケットにクッションを貼り付けます。
- 貼付面の汚れなどをよく拭き取ってから貼り付けます。
- クッションを貼り付ける際、外側にはみ出さないよう貼り付けます。
- 19スピーカー／クッション 貼り付け
スピーカー裏にクッションを貼り付けます。
- 貼付面の汚れなどをよく拭き取ってから貼り付けます。
- 20スピーカーブラケット 取付け
○印にブラケットのネジ穴を合わせ、純正ネジで取付けます。
- 工具
- ソケットレンチ（No.10）
- 21配線コネクター 接続
車両側配線コネクターとキット付属の日産用スピーカー変換コネクターを接続します。
- 22配線 接続
スピーカーにキット付属の日産用スピーカー変換コネクターを接続します。 ピンク○に＋端子、オレンジ○に－端子をそれぞれ接続します。
- キット付属の変換コネクターが合わない場合は、スピーカー付属の変換コネクターを使用するか、変換コネクターを加工してください。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 23スピーカー 取付け(1)
○印の溝に配線コネクターを通します。
- 24スピーカー 取付け(2)
○印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 取付け後、バッテリー(－端子)を仮接続し、音出し確認を行ってください。確認後、再度バッテリー(－端子)を外します。
- 25ドアトリム 取付け
ドアトリム上部を差し込んでから下部を取付けます。
- 26配線コネクター 接続
スイッチユニットに配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 27スイッチユニット 取付け
スイッチユニットを取付けします。
- 28ドアポケット 取付け
ドアポケットを取付け、ドアポケット内の純正トルクスネジを取付けます。
- 工具
- トルクスドライバー（T15）
- 29ドアハンドルカバー 取付け
ドアハンドルカバーを取付けます。
- 30コーナーカバー 取付け
コーナーカバーを取付けます。
- 31取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年04月7日
ソリオ
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5シフトレバー 下げる
シフトロックボタンを押しながらシフトレバーをNまで下げます。
- 6リテーナー 取外し
センターパネル下にあるリテーナー(2箇所)の中央部分をマイナスドライバーで押しながら取外します。
- 工具
- マイナスドライバー(細軸タイプ)
- 写真は(L)です。(R)も同様に取外します。
- 7センターパネル 取外し
○印に内張りはがしを差し込み、センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 13箇所
- 8配線コネクター 取外し
センターパネルに接続されている配線コネクターを取外します。
- 9センターパネル フック位置
センターパネルのフック位置は、13箇所です。
- 10オーディオレスパネル 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 取外した純正ネジはカーAV取付け時に使用します。
- 11コネクター／アンテナコード 取外し
オーディオレスパネル裏に接続されているコネクターとアンテナコードを取外します。
- 12純正ブラケット(L)(R) 取外し
〇印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外してください。
- 13純正ブラケット(L)(R) 使用穴位置
純正ブラケット(L)(R)を取付ける際に使用する穴位置は、○印のN 穴です。
- 14純正ブラケット(L)(R) 取付け
純正ブラケットをカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 15配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 注3、ピラーアンテナ付車の場合は接続しません。
- 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
- アンテナコードがカーAV取付部奥でクランプされていて短いため、接続しづらい場合はクランプを取外してください。
- 16配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 18配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー／リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P)
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 20カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 21コネクター 接続
センターパネル裏にコネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 22センターパネル 取付け
センターパネルを取付けます。
- 23リテーナー 取付け
センターパネル下にリテーナー(2箇所)を取付けます。
- 24シフトレバー 戻す
シフトレバーをPに戻します。
- 25取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年04月7日
ソリオ
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5シフトレバー 下げる
シフトロックボタンを押しながらシフトレバーをNまで下げます。
- 6リテーナー 取外し
センターパネル下にあるリテーナー(2箇所)の中央部分をマイナスドライバーで押しながら取外します。
- 工具
- マイナスドライバー(細軸タイプ)
- 写真は(L)です。(R)も同様に取外します。
- 7センターパネル 取外し
○印に内張りはがしを差し込み、センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 13箇所
- 8配線コネクター 取外し
センターパネルに接続されている配線コネクターを取外します。
- 9センターパネル フック位置
センターパネルのフック位置は、13箇所です。
- 10オーディオレスパネル 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 取外した純正ネジはカーAV取付け時に使用します。
- 11コネクター／アンテナコード 取外し
オーディオレスパネル裏に接続されているコネクターとアンテナコードを取外します。
- 12純正ブラケット(L)(R) 取外し
〇印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外してください。
- 13クッションテープ 貼り付け
カーAVにキット付属のクッションテープを貼り付けます。
- 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
- 写真は、上部だけですが下部にも貼り付けてください。
- 14純正ブラケット／スペーサーブラケット(L)(R) 使用穴位置
純正ブラケット／スペーサーブラケット(L)(R)を取付ける際に使用する穴位置は、○印のT 穴です。
- 15純正ブラケット／スペーサーブラケット(L)(R) 取付け
キット付属のスペーサーブラケットの上に純正ブラケットを重ね、カーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 16配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 注3、ピラーアンテナ付車の場合は接続しません。
- 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
- アンテナコードがカーAV取付部奥でクランプされていて短いため、接続しづらい場合はクランプを取外してください。
- 17配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 19配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー／リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P)
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20アンテナコード 接続
カーAV裏にアンテナコードを接続します。
- 21カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 22カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 23コネクター 接続
センターパネル裏にコネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 24センターパネル 取付け
センターパネルを取付けます。
- 25リテーナー 取付け
センターパネル下にリテーナー(2箇所)を取付けます。
- 26シフトレバー 戻す
シフトレバーをPに戻します。
- 27取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
