ステラ カーナビ・カーAV取付方法

管理No:fy17047 登録日:2017年5月15日()

メーカー
スバル
車種
ステラ
年式
H23/5~H25/1
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
200㎜窓口付車(オーディオレス車含む)
型式
LA100F、LA110F
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-D62D (互換:UA-D62D )

※キットによって内容物が異なる場合があります。

パネル(L)(R) 、ブラケット(L)(R) 、電源/フロントスピーカー用コネクター(10P) 、リアスピーカー用コネクター(6P) 、車速用配線コネクター(5P) 、アンテナ電源用変換コード 、スピードナット 、φ5×16タッピングネジ:4本 、M5×8ネジ:4本 、φ5×10タッピングネジ:4本 、M4×5ネジ:2本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番) 、内張りはがし 、ソケットレンチ(No.10) 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    バッテリー(-端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

  • 4
    作業開始

    これからカーAV取付け作業開始します。

  • 5
    シフトレバー 下げる

    シフトロックボタンを押しながら、シフトレバーをNまで下げます。

  • 6
    シフトノブ 取外し(1)

    ○印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
  • 7
    シフトノブ 取外し(2)

    シフトノブを手前に引っ張り取外します。

  • 8
    シフト・エアコンコントロールパネル 取外し

    ○印に内張りはがしを差し込み、シフト・エアコンコントロールパネルを取外します。

    工具
    内張りはがし
    フック
    9箇所
  • 9
    配線コネクター 取外し

    シフト・エアコンコントロールパネル裏に接続されている配線コネクター(2本)を取外します。

  • 10
    シフト・エアコンコントロールパネル フック位置

    シフト・エアコンコントロールパネルのフックの位置は9箇所です。

  • 11
    グローブボックス上ポケット 開ける

    グローブボックス上ポケットのフタを開けます。

  • 12
    エアコン吹き出し部 取外し(1)

    ○印に内張りはがしを差し込みます。

    工具
    内張りはがし
    フック
    6箇所
  • 13
    エアコン吹き出し部 取外し(2)

    エアコン吹き出し部を手前に引っ張り取外します。

    • 写真は(L)です。(R)も同様に取外します。
  • 14
    エアコン吹き出し部 フック位置

    エアコン吹き出し部のフックの位置は6箇所です。

  • 15
    センターパネル 取外し

    内張りはがしを差し込み、センターパネルに接続されている配線コネクター(1本)とセンターパネルを取外します。

    フック
    5箇所
  • 16
    センターパネル フック位置

    センターパネルのフックの位置は5箇所です。

  • 17
    純正ネジ 取外し

    ○印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 18
    使用穴位置

    純正ブラケット(L)(R)を取付けする際に使用する穴位置は、○印のT/N穴とT穴です。

  • 19
    ブラケット(L)(R) 取付け(1)

    カーAVのT/N穴とT穴に、キット付属のブラケット(L)(R)を重ね合わせます。

  • 20
    ブラケット(L)(R) 取付け(2)

    ○印をカーAV付属のネジで取付けてください。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 21
    パネル(L)(R) 取付け

    ○印をキット付属のネジで取付けます。

    • 写真は(L)です。(R)も同様に取付けます。
  • 22
    配線 接続(1)

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

  • 23
    配線 接続(2)

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

  • 24
    配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 25
    アース線 接続

    キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 26

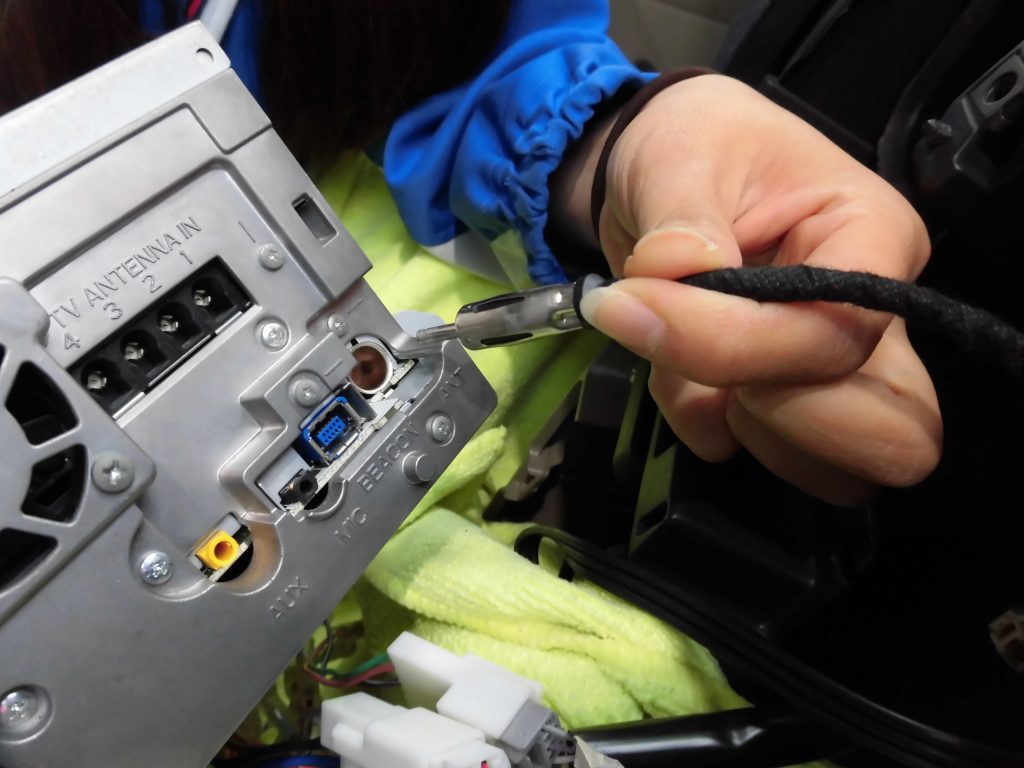

    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

  • 27

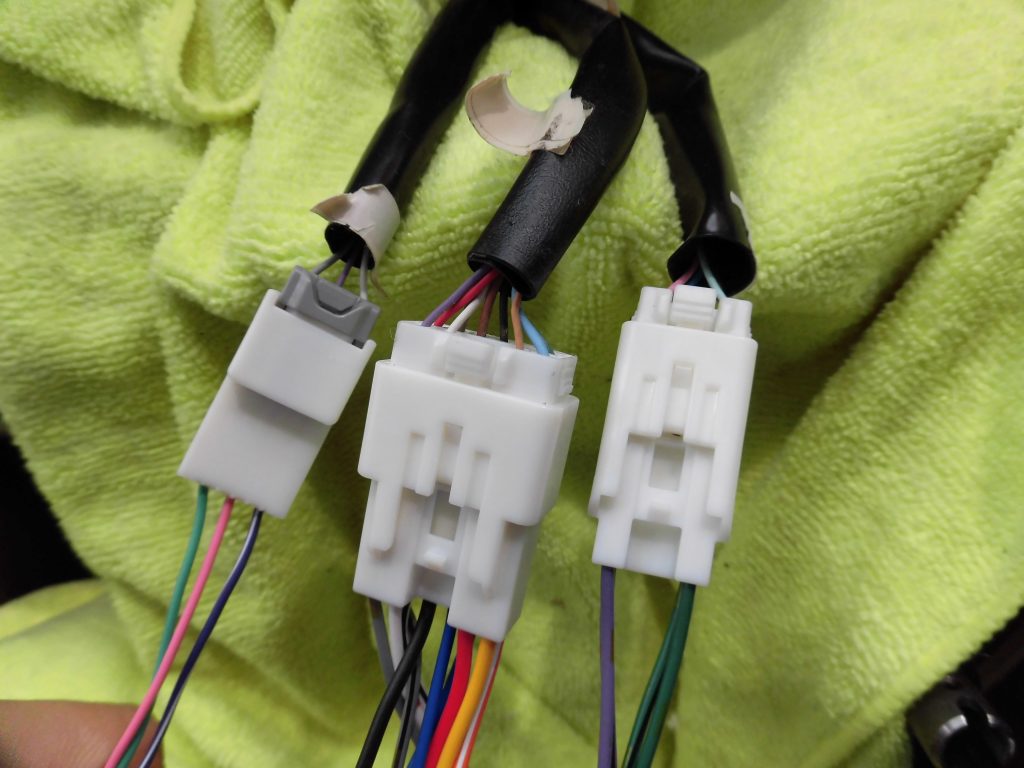

    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー用コネクター(10P) ・リアスピーカー用コネクター(6P) ・車速用配線コネクター(5P)

    • コネクターはカチッと鳴るまで差し込んでください。
  • 28

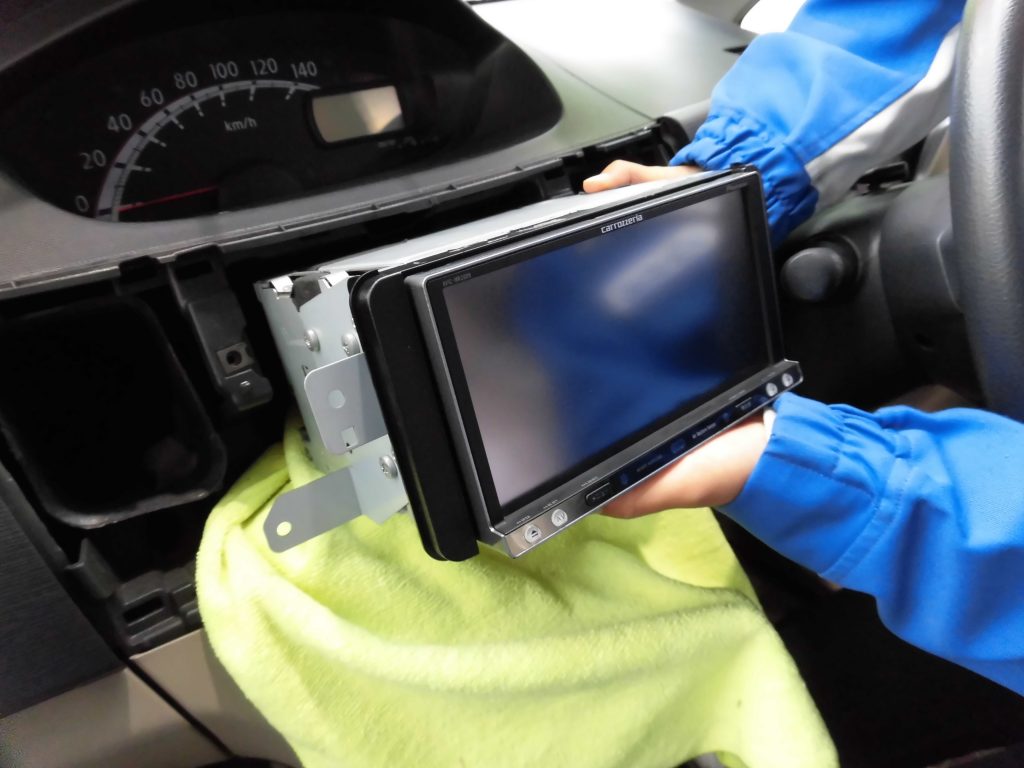

    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

  • 29
    カーAV 固定

    オレンジ○印を純正ネジ、ピンク○印をキット付属のネジで取付けします。

    工具
    プラスドライバー(2番)
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 30
    配線コネクター 接続

    センターパネルに配線コネクターを接続します。

  • 31
    センターパネル 取付け

    センターパネルを取付けます。

  • 32
    配線コネクター 接続

    シフト・エアコンコントロールパネルに配線コネクター(2本)を接続します。

    • コネクターはカチッと鳴るまで差し込んでください。
  • 33
    シフト・エアコンコントロールパネル 取付け

    シフト・エアコンコントロールパネルを取付けます。

  • 34
    シフトノブ 取付け(1)

    シフトノブをはめ込みます。

  • 35
    シフトノブ 取付け(2)

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
  • 36
    シフトレバー 戻す

    シフトロックボタンを押しながらシフトレバーをPに戻します。

  • 37
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)
