コペン カーナビ・カーAV取付方法

管理No:fy17044 登録日:2017年5月15日()

メーカー
ダイハツ
車種
コペン
年式
H14/6~H24/9
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
全車種
型式
L880K
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

取付けには、市販の「ダイハツ車用10P/6P/5P配線コネクター」が必要になります。ただし、リアスピーカー無し車の場合「6P配線コネクター」は使用しません。

(別途購入)

ダイハツ車用10P配線コネクター 、ダイハツ車用6P配線コネクター 、ダイハツ車用5P配線コネクター

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4

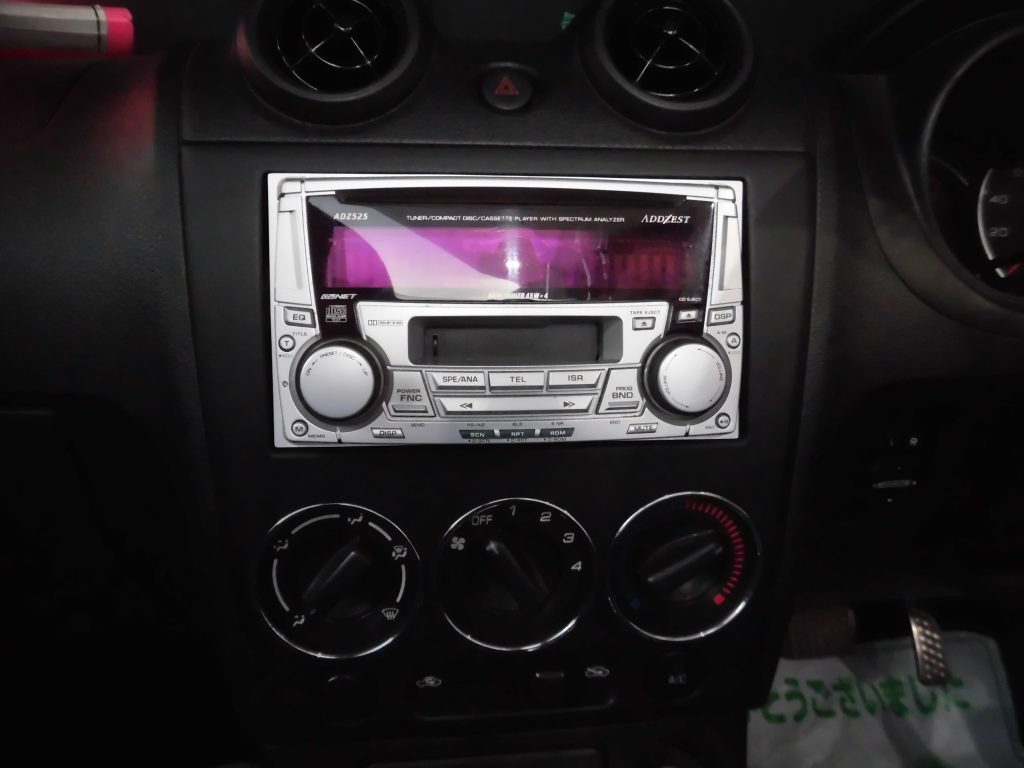

    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    センターパネル 取外し

    〇印に内張りはがしを差し込み、取外します。

    工具
    内張りはがし
    フック
    6箇所
  • 6
    センターパネル フック位置

    センターパネルのフックは6箇所です。

  • 7
    純正カーオーディオ 取外し

    ○印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 8
    ブラケット 取外し

    純正カーオーディオからブラケットを取外します。

    工具
    プラスドライバー(2番)
  • 9
    ブラケット 取付け

    カーAVにブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けてください。
  • 10
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子は絶縁処理をしてください。
    • 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 11
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

  • 12
    カーAV/配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 13
    アース線 接続

    キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 14
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー用コネクター(10P)・車速用配線コネクター(5P)

    • リアスピーカーがある場合は、「リアスピーカー用コネクター(6P)」も接続してください。
    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 15
    アンテナコード 接続

    車両側のアンテナコードをカーAV裏に接続します。

  • 16
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を外します。
  • 17
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
    • 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
    • ネジの落下にご注意ください。
  • 18
    センターパネル 取付け

    センターパネルを取付けます。

  • 19
    取付完了

    バッテリー(-端子)を仮接続し、ハザードの動作確認を行います。確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

キットレス
