[TPE093DR] ドライブレコーダー取付方法

管理No：fy23012　登録日：2023年2月9日(2023年3月27日最終更新)

メーカー

車種

汎用

年式

取付けタイプ

ドライブレコーダー取付

使用キット

TPE093DR

タイプ

型式

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

使用キット・使用工具

カーナビの取り付け方法の基本。

TPE093DR

本体、リヤカメラ、リヤカメラ延長コード(6m)、GPSアンテナ、シガーソケット用電源コード、固定用バンド(大)：2個、固定用バンド(小)：2個、マイクロファイバークロス、その他

使用工具

内張りはがし、プラスドライバー(2番)、ソケットレンチ(No.10)、タオル、保護テープ

取付方法

1
SDカード　挿入(1)
電子ミラーにSDカードを挿入します。
- カード仕様：microSDカード Class10以上 32GB～128GB
- カードの向きにご注意ください。
2
SDカード　挿入(2)

カチッとなるまでしっかりと差し込みます。
3
ゴムバンド　取付け

電子ミラー裏側にゴムバンドを○印2箇所に引っ掛けます。
4
電子ミラー　取付け(1)

車両側へミラーを取付けます。
5
電子ミラー　取付け(2)

カメラの位置に注意してください。
6
電子ミラー　固定

○印2箇所をゴムバンドで固定します。
7
電源　差し込み
シガーソケットに電源を差し込みます。
- 奥までしっかりと差し込んでください。
8
電源配線　引き回し

オレンジ線のようにシガーソケット部分からミラーまで、配線を引き回します。
9
GPSアンテナ　引き回し

オレンジ線のようにGPSアンテナを引き回します。
10
GPSアンテナ　固定
GPSアンテナ裏の両面テープをはがし、ダッシュ側に固定します。
- 汚れや油分などをよく拭き取ってから貼り付けます。
11

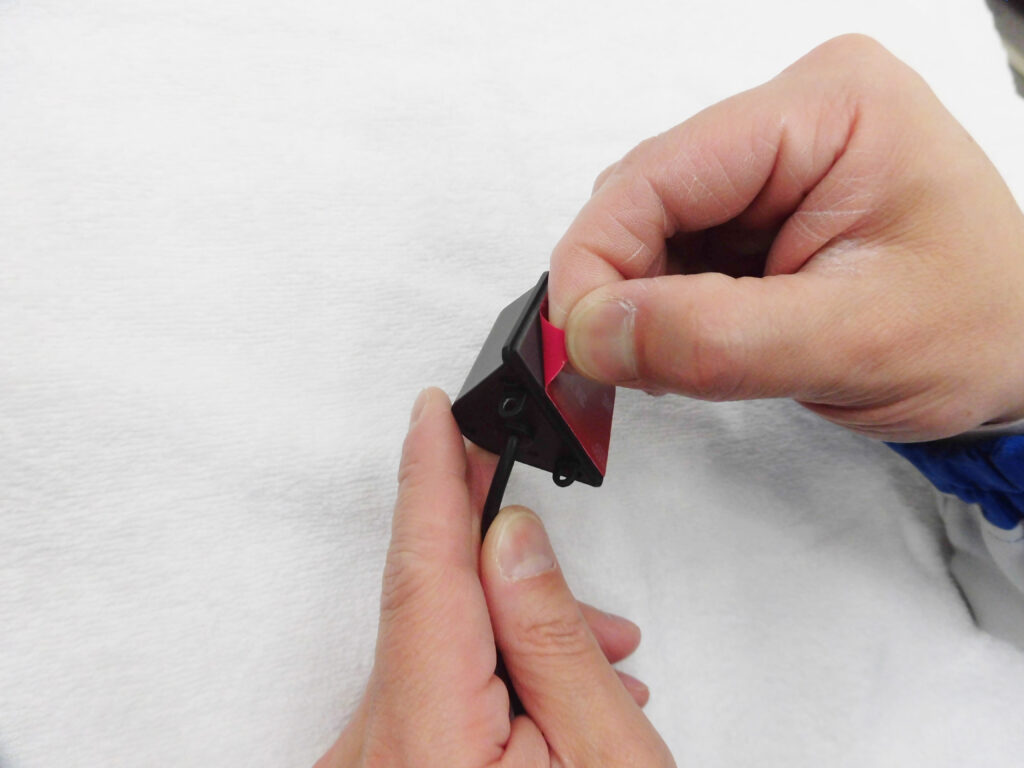

両面テープ　貼り付け
バックカメラにキット付属の両面テープを貼り付けます。
- 貼り付け面の汚れや油分などをよく拭き取ってから両面テープを貼り付けます。
12
取付け位置　その1（カメラブラケットを使用しない場合）
＜リアハッチ窓上側に取付ける場合＞
両面テープをはがし、車両側にバックカメラを取付けます。
- ワイパー動作範囲内での取り付けを推奨しております。
- リアカメラ映像の180°反転設定を行ってください。
13
取付け位置　その2（カメラブラケットを使用しない場合）
＜リヤハッチ窓下側の場合＞
両面テープをはがし、車両側にバックカメラを取付けます。
- ワイパー動作範囲内での取り付けを推奨しております。
14
取付け位置　その3（カメラブラケットを使用しない場合）

＜外側につける場合＞
両面テープをはがし、車両側にバックカメラを取付けます。
15
取付位置　その4(1)（カメラブラケットを使用した場合）
固定用ブラケットに両面テープを貼り付けます。
- 貼り付け面の汚れや油分などをよく拭き取ってから両面テープを貼り付けます。
16
取付位置　その4(2)

バックカメラ本体と固定用ブラケットを重ねます。
17
取付位置　その4(3)

〇印を付属のネジで固定します。
18
取付位置　その4(4)

両面テープをはがし、車両側にバックカメラを取付けます。
19
配線　接続
必要に応じて、赤線をバックランプ(＋)へ接続します。
- バックカメラとして使用する場合、接続してください。
20
延長コード　引き回し

延長コードをオレンジ線のようにフロントまで引き回します。
21
電源　接続
電源を本体へ接続します。
シガーソケット　⇒　Power
GPS　⇒　GPS
バックカメラ　⇒　AV
- AVとPowerの差し込み口が同じため、ご注意ください。
22
取付完了

最後に保護フィルムをはがします。
