ムーヴキャンバス カーナビ・カーAV取付方法

管理No:fy23016 登録日:2023年5月1日()

メーカー
ダイハツ
車種
ムーヴキャンバス
年式
R4/7~現在
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
LA850S、LA860S
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

取付けには、純正オプションの「ナビ・オーディオ取付キット」が必要になります。(品番:08606-K2036)

NKK-D75D

パネル(L)(R)、スペーサー:2枚、電源/フロントスピーカー用コネクター(10P)、リアスピーカー用コネクター(6P)、車両信号変換コネクター(24P⇔20P)、アンテナ電源用変換コード、クッションテープ、M5×8ネジ:4本、φ5×10タッピングネジ:4本、M4×5ネジ:2本

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、タオル 、保護テープ

取付方法

  • 1
    バッテリー(-端子) 取外し

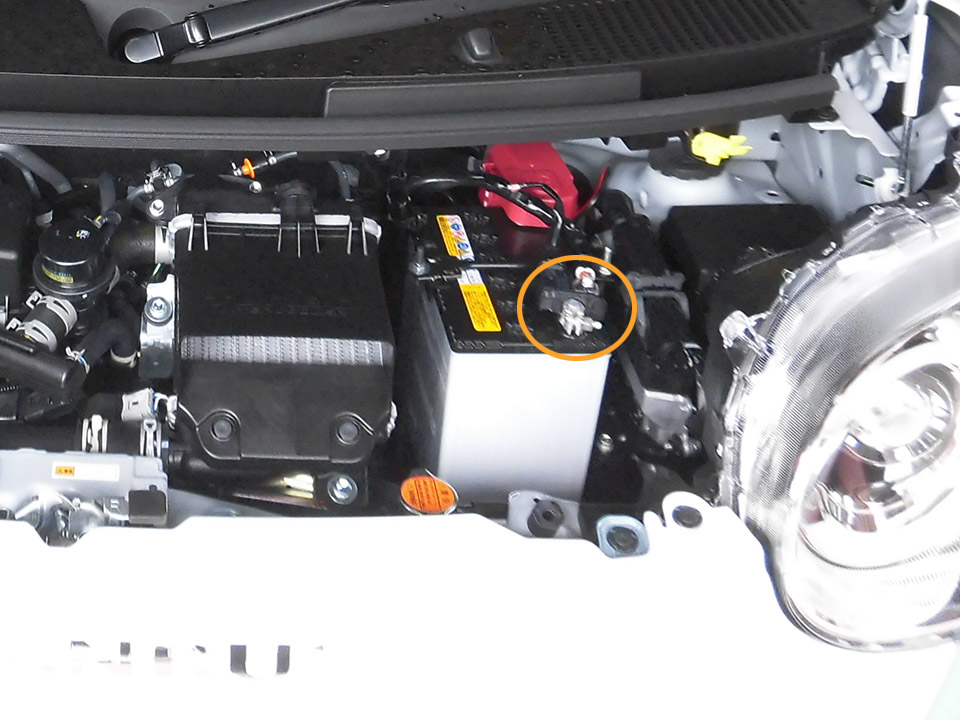

    ソケットレンチを使用し、バッテリー(-端子)を取外します。
    その後、タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • -端子と+端子を接触させないでください。
  • 2
    作業開始

    これからカーAV取付け作業を開始します。

  • 3
    センターパネル 取外し

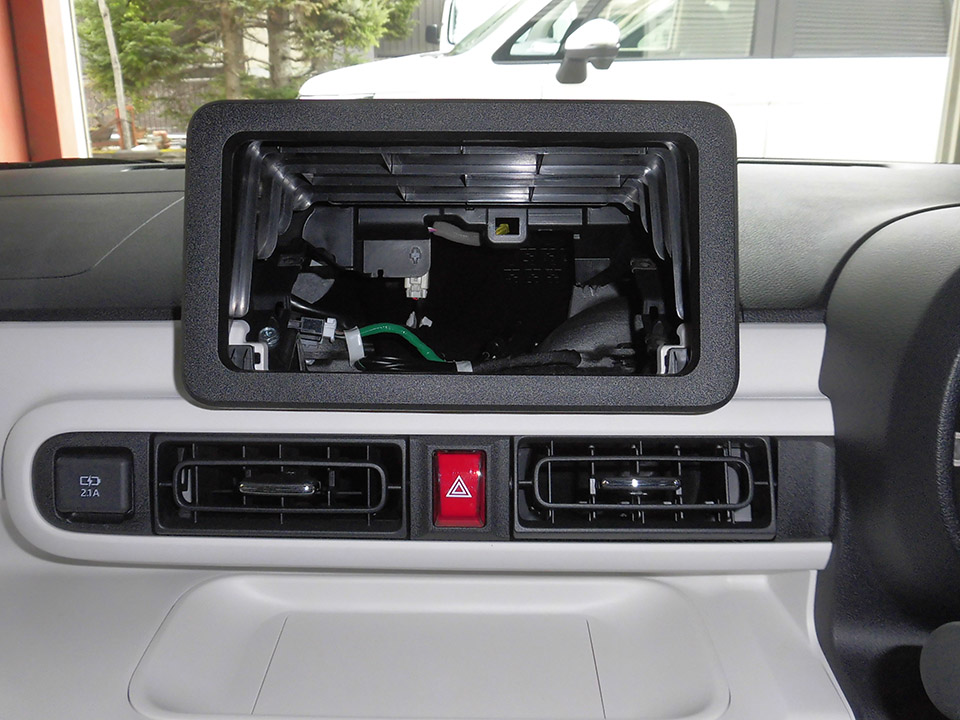

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    6箇所
  • 4
    センターパネル フック位置

    センターパネルのフックは6箇所です。

  • 5
    フードカバー 取外し

    フードカバーを取外します。

    フック
    7箇所
  • 6

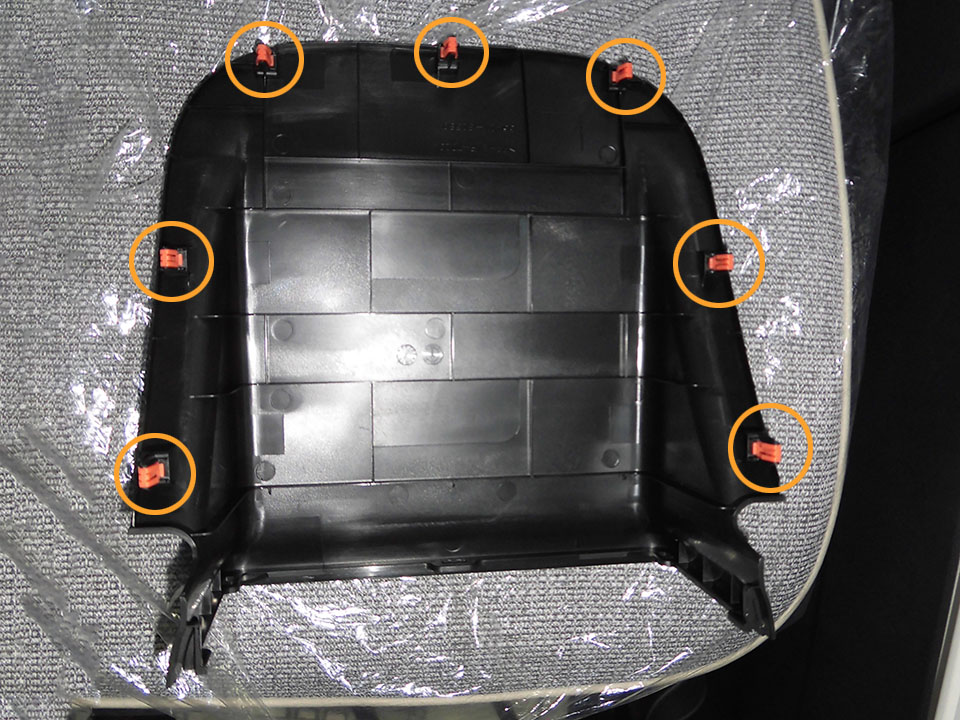

    フードカバー フック位置

    フードカバーのフックは7箇所です。

  • 7
    純正ネジ 取外し

    ○印の純正ネジ(1本)を取外します。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
    • 取外した純正ネジはカーAV取付け時に使用します。
  • 8
    純正ブラケット(L)(R)/スペーサー/パネル(L)(R) 取付け(1)

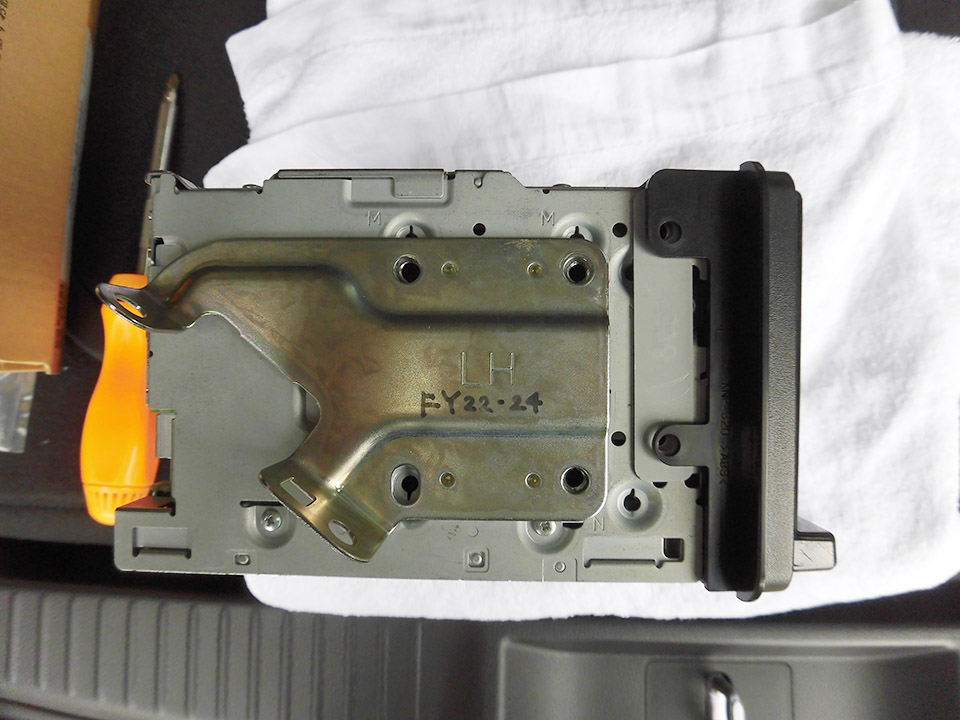

    カーAVに純正ブラケット/スペーサーを重ねます。

  • 9
    純正ブラケット(L)(R)/スペーサー/パネル(L)(R) 取付け(2)

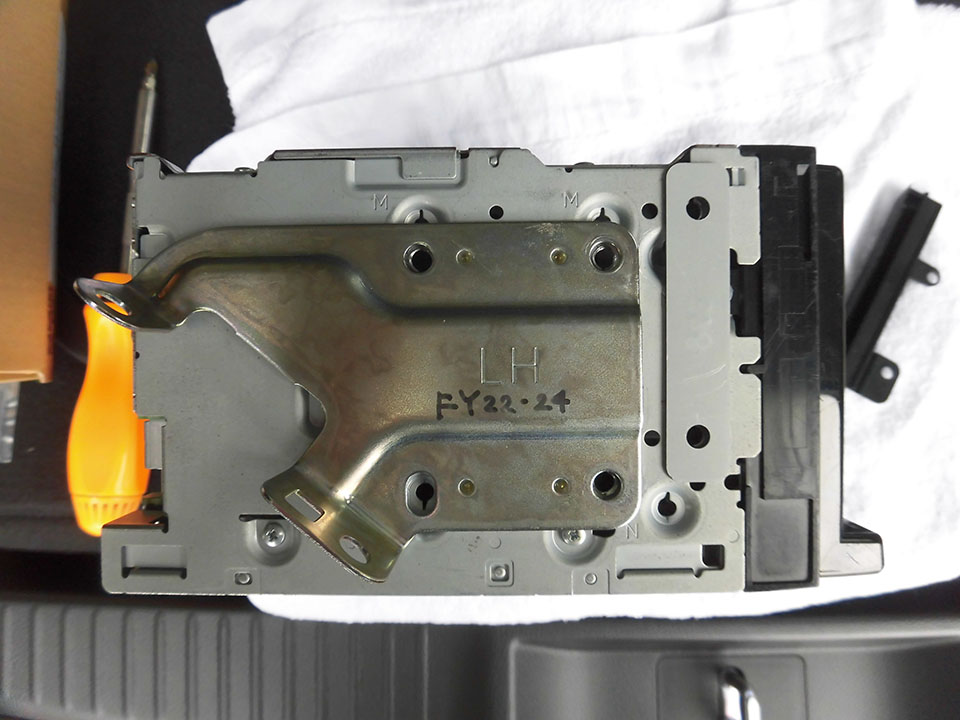

    キット同梱のパネルを切り離し後、スペーサーの上にパネルを重ねます。

    • パネルを切り離す際は、怪我にご注意ください。
  • 10

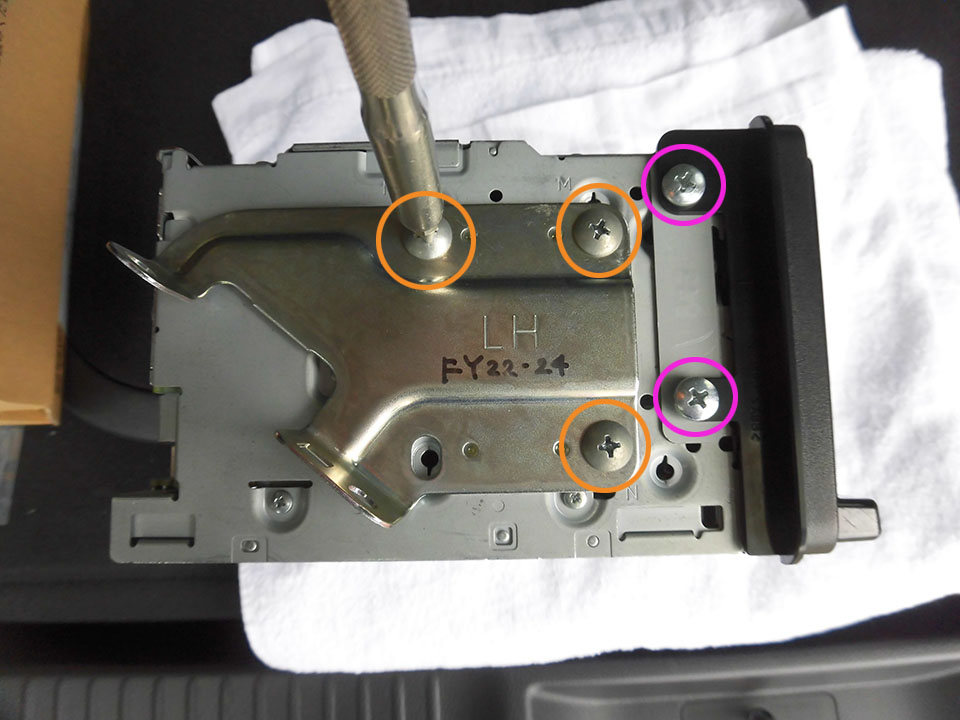

    純正ブラケット(L)(R)/スペーサー/パネル(L)(R) 取付け(3)

    オレンジ○をカーAV付属のネジ、ピンク○をキット付属のネジで固定します。

    工具
    プラスドライバー(2番)
  • 11
    配線 接続

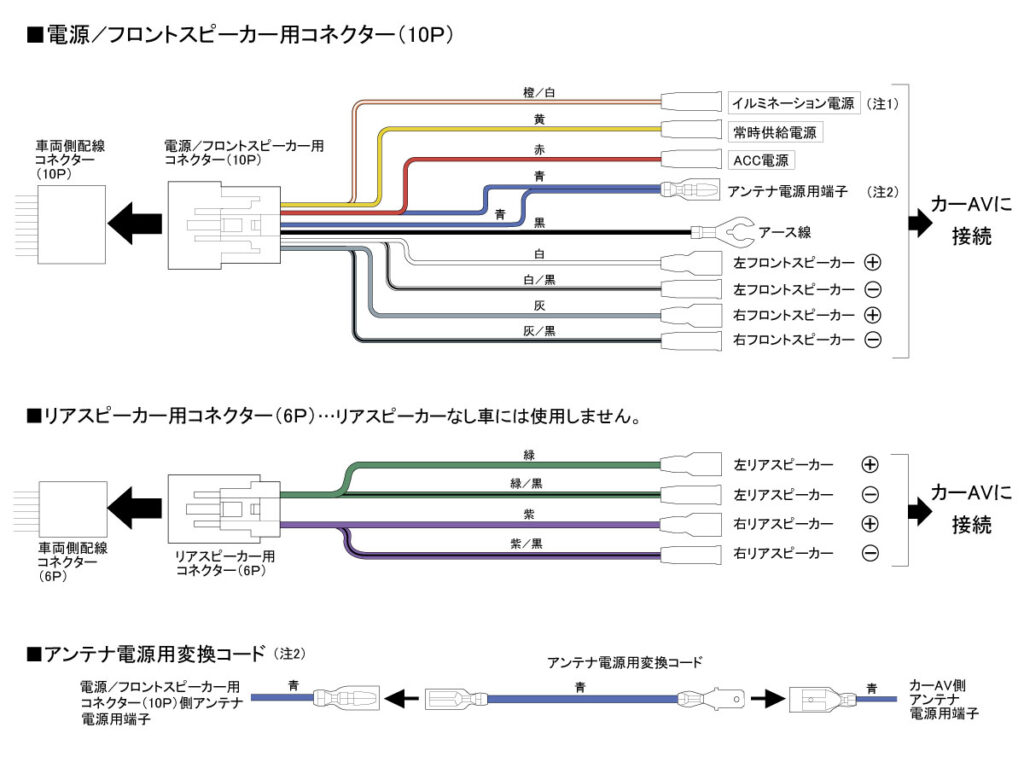

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 接続しない端子はビニールテープ等で絶縁処理をしてください。
  • 12
    配線 接続

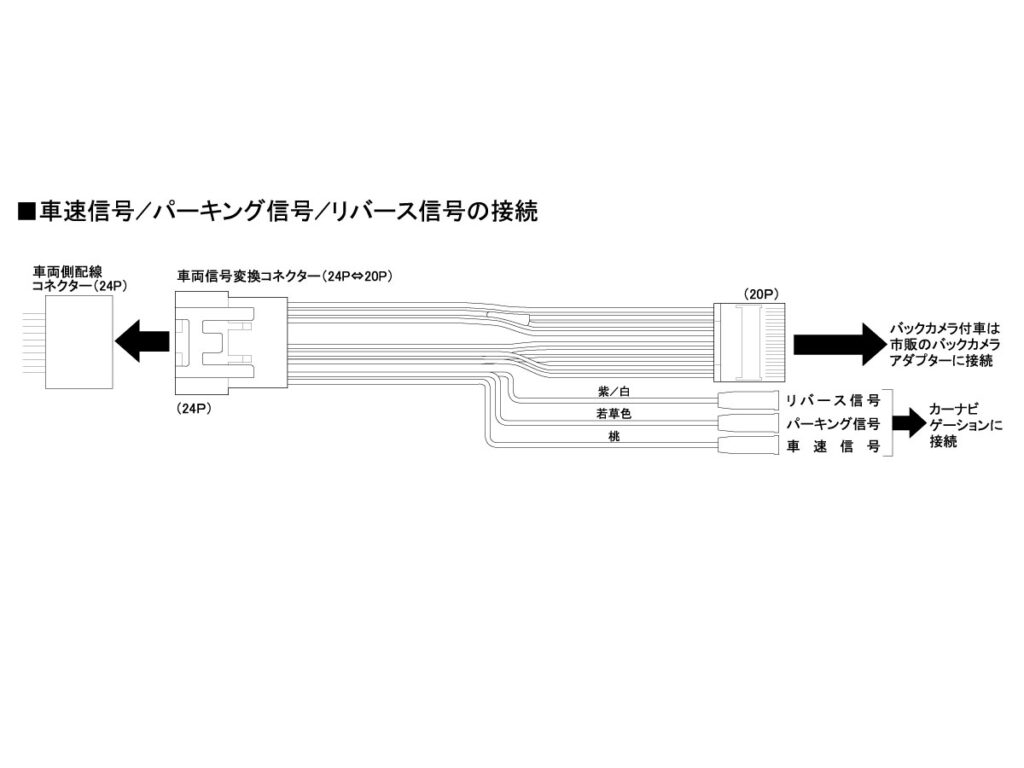

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 取付けするカーナビゲーションによっては車速信号が特殊であるため、自車位置表示のズレ等が発生する場合があります。
  • 13
    アース線 接続

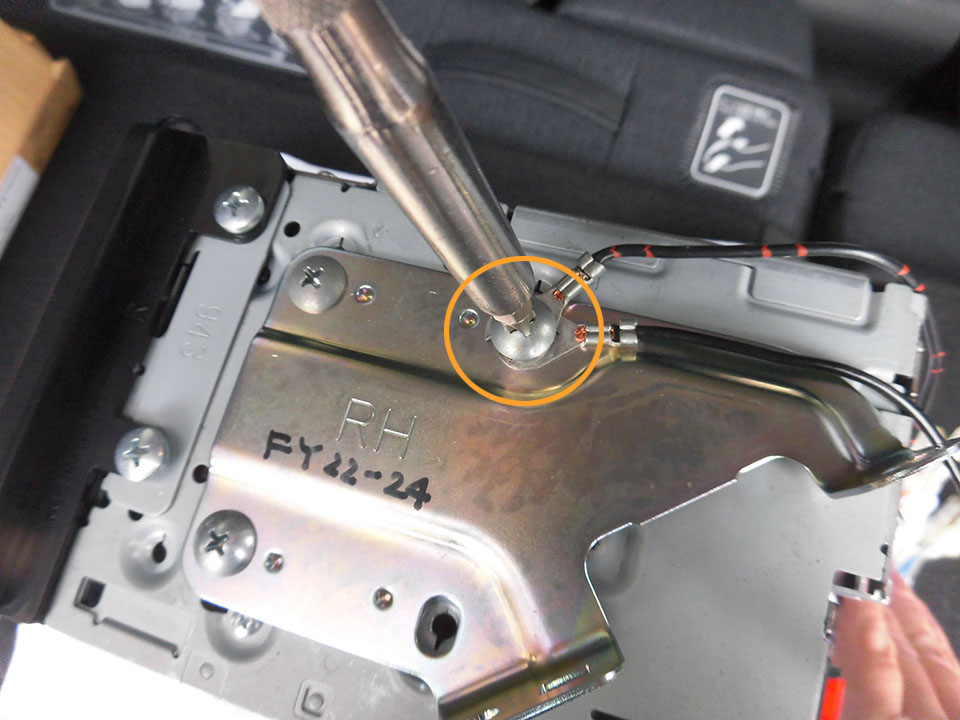

    キットの配線コネクターのアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 14

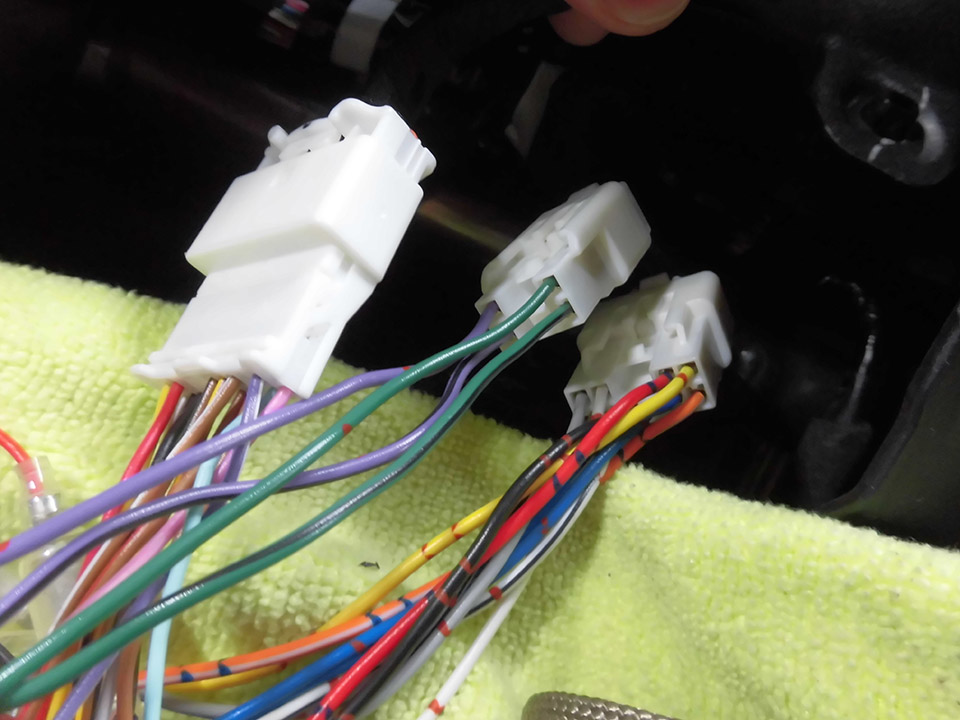

    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー用コネクター(10P)
    ・リアスピーカー用コネクター(6P)
    ・車両信号変換コネクター(24P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 15
    配線コネクター/アンテナコード 接続

    カーAV裏に配線コネクター/アンテナコードを接続します。

  • 16

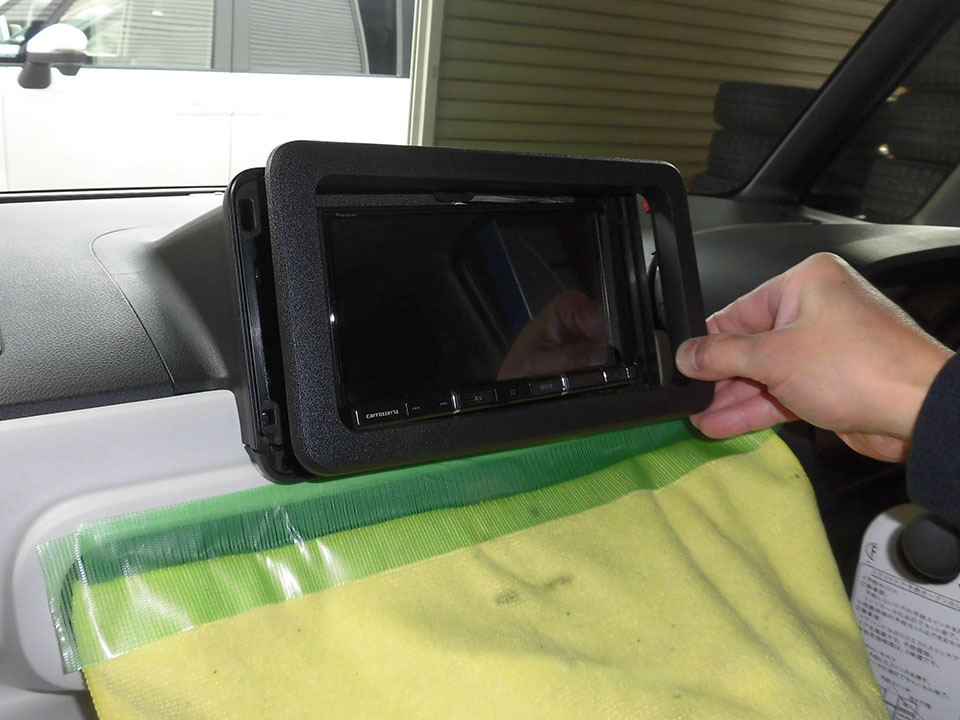

    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車輌側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。
      確認後、再度バッテリー(-端子)を外します。
  • 17
    カーAV 固定

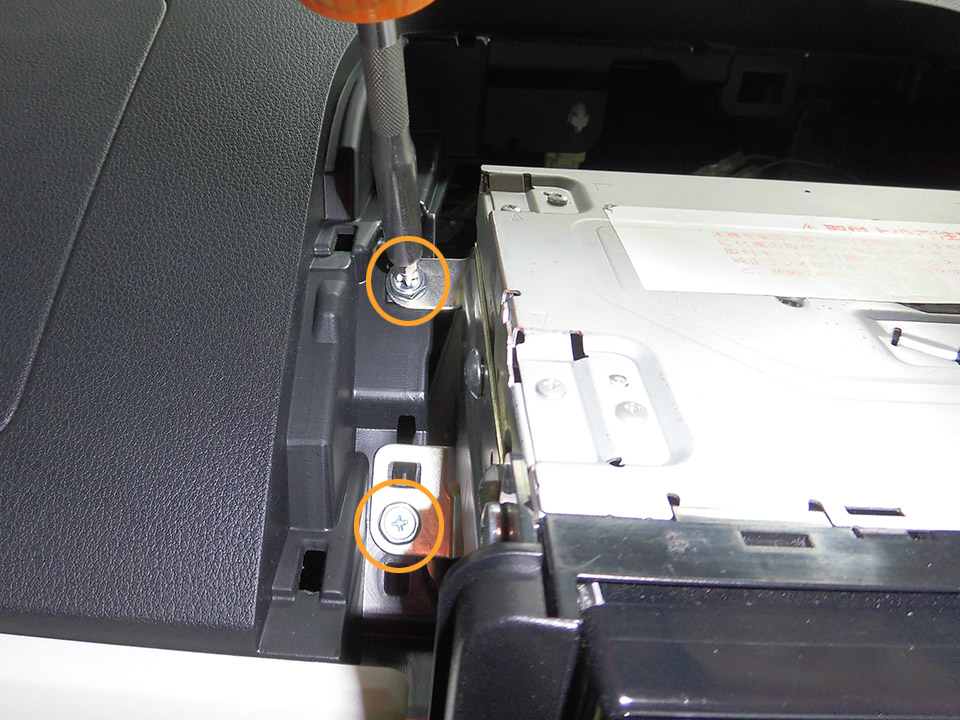

    ○印を取外した純正ネジ(1本)と純正オプション付属ネジ(3本)で取付けます。

    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 18
    クッションテープ 貼り付け

    カーAVの前側天面にクッションテープを貼り付けます。

    • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
  • 19
    フードカバー 取付け

    フードカバーを取付けます。

  • 20

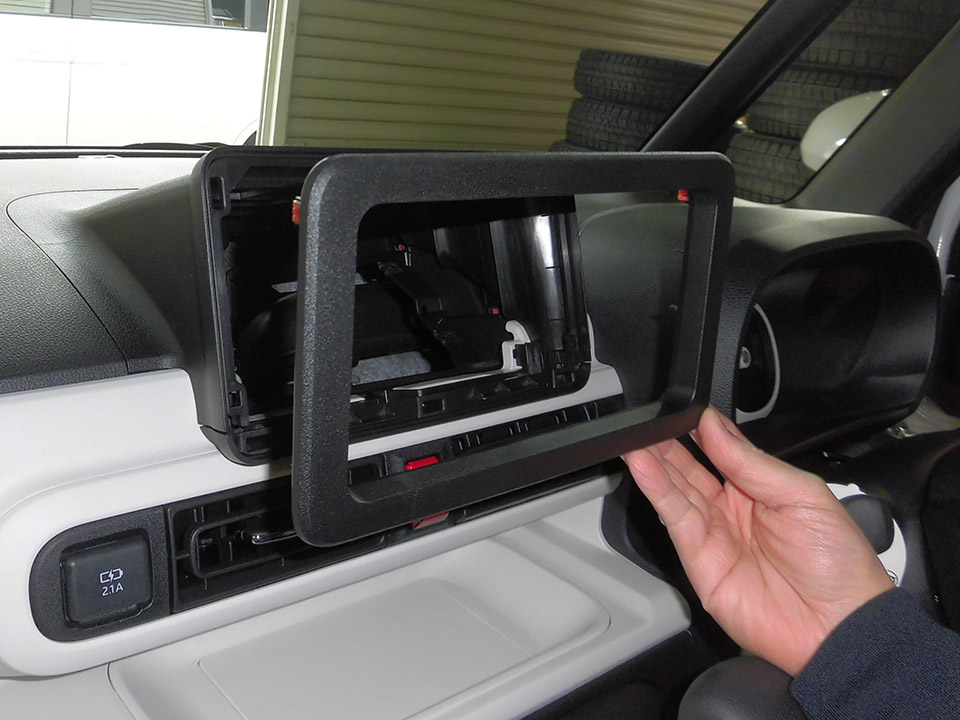

    センターパネル 取付け

    センターパネルを取付けます。

  • 21

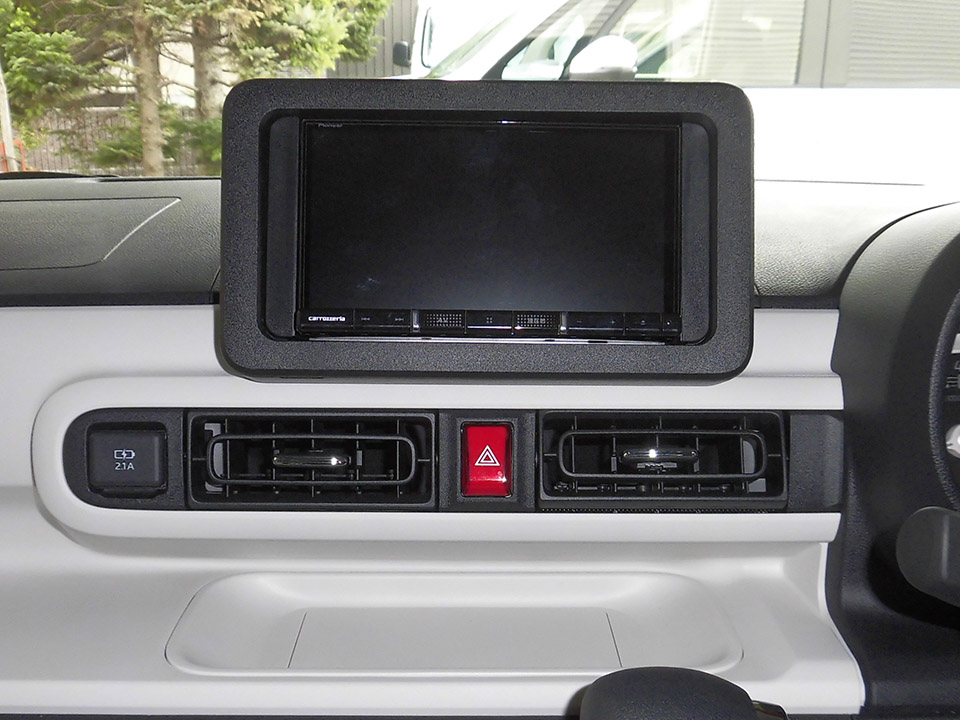

    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。
    確認後、バッテリー(-端子)を本締めしてください。

使用したキット

NKK-D75D
