ムーヴキャンバス バックカメラ変換アダプター取付方法

管理No:fy23020 登録日:2023年9月14日()

メーカー
ダイハツ
車種
ムーヴキャンバス
年式
R4/7~現在
取付けタイプ
バックカメラ変換アダプター取付
使用キット
タイプ
純正ナビ装着用アップグレードパック付車
型式
LA850S、LA860S
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

純正バックカメラを市販カーAVで使用出来るようにする変換アダプターです。

※取付けするカーAV機能にバックカメラ映像入力またはVTR入力をお持ちの製品に使用出来ます。

TP031BA-D(メーカーサイト)

電源、RCAコード 変換アダプター ステアリングスイッチコード

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番)、ソケットレンチ(No.10)、内張りはがし、保護テープ、タオル

取付方法

  • 1

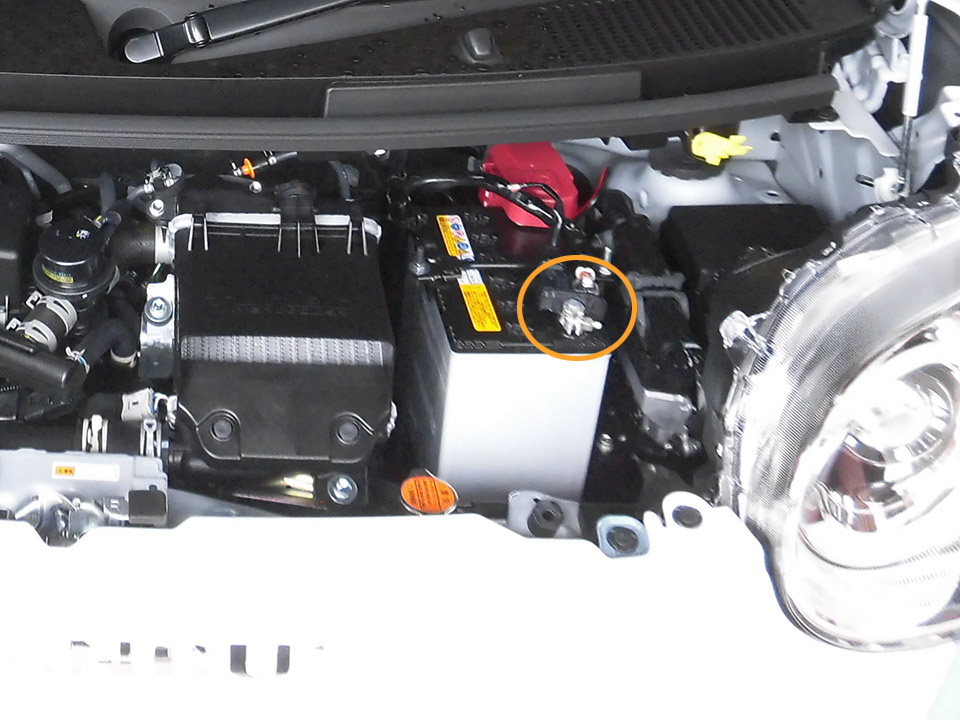

    バッテリー(-端子) 取外し

    ソケットレンチを使用し、バッテリー(-端子)を取外します。
    タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • -端子と+端子を接触させないでください。

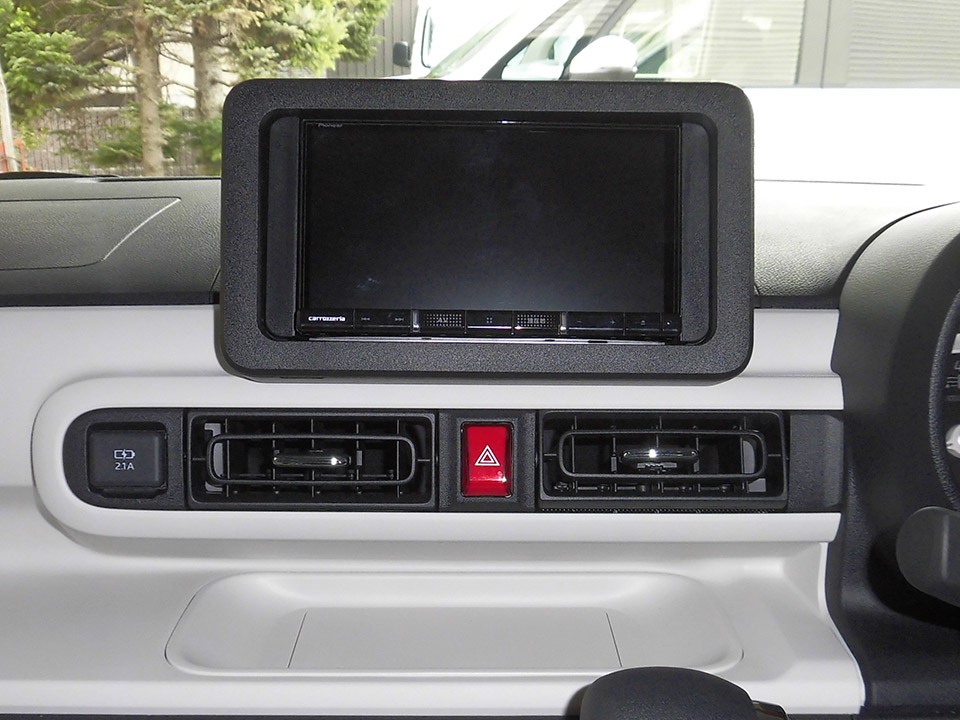

  • 2
    作業開始

    これからバックカメラ変換アダプターを取付けます。

  • 3

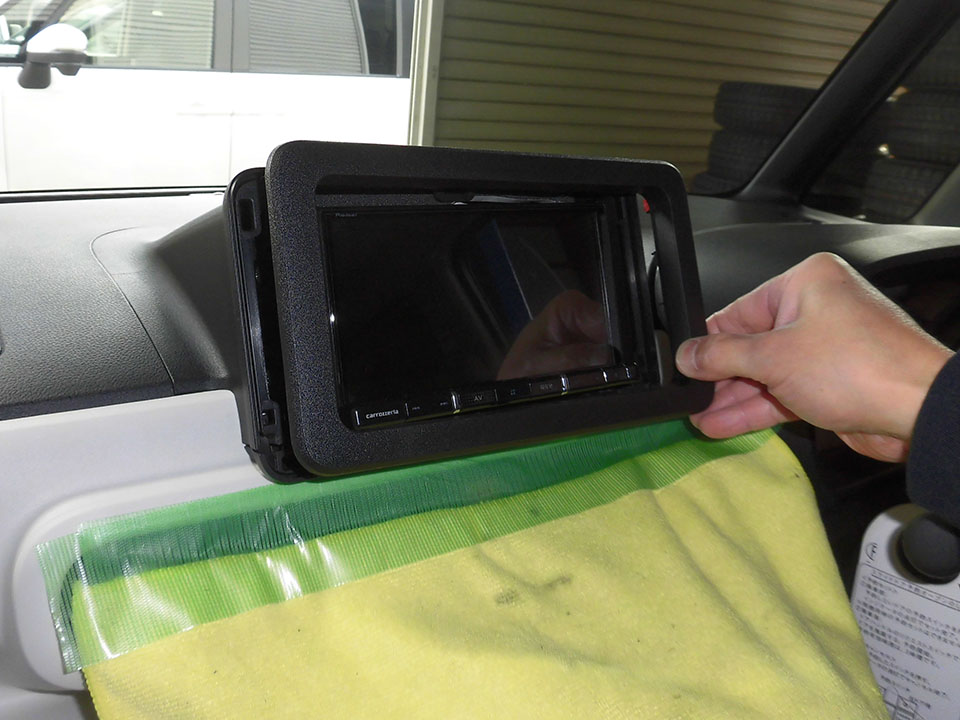

    センターパネル 取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    6箇所
  • 4

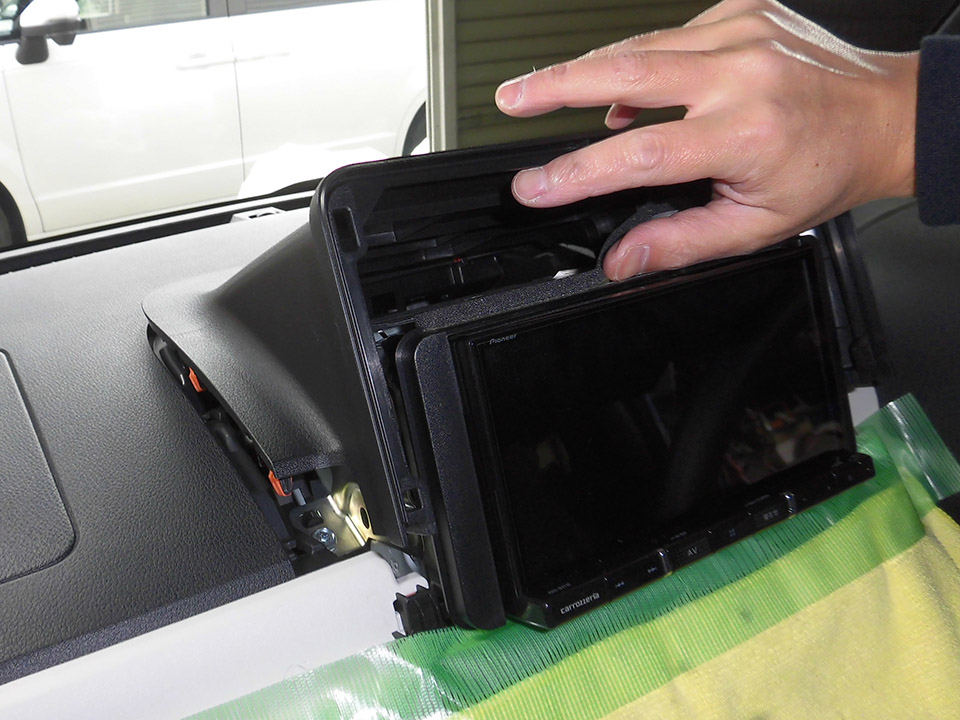

    フードカバー 取外し

    フードカバーを取外します。

    フック
    7箇所
  • 5

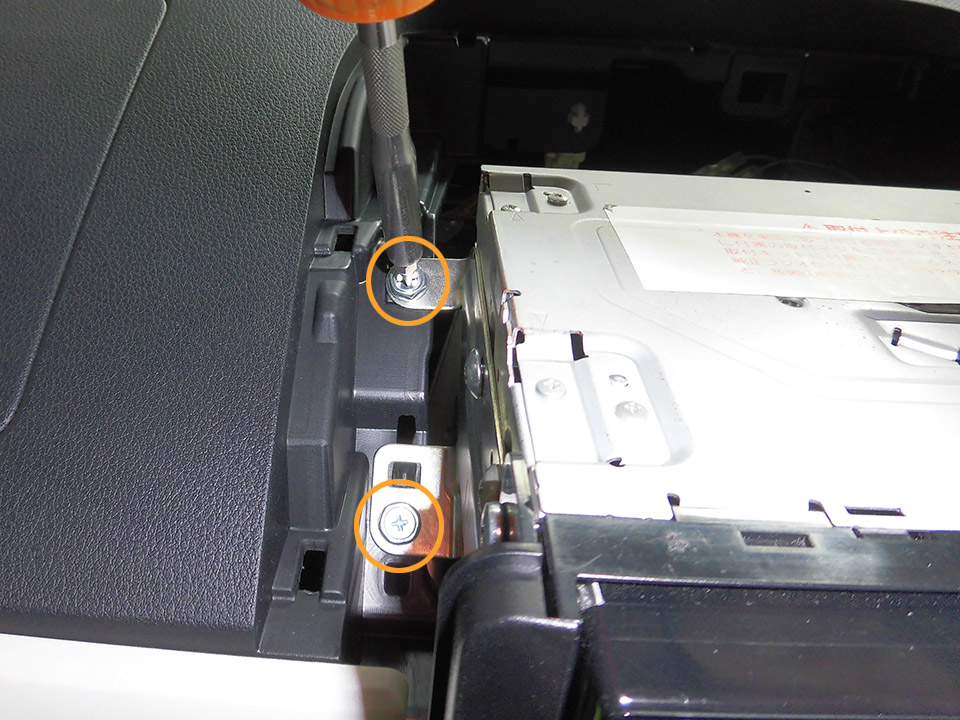

    固定ネジ 取外し

    〇印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
  • 6

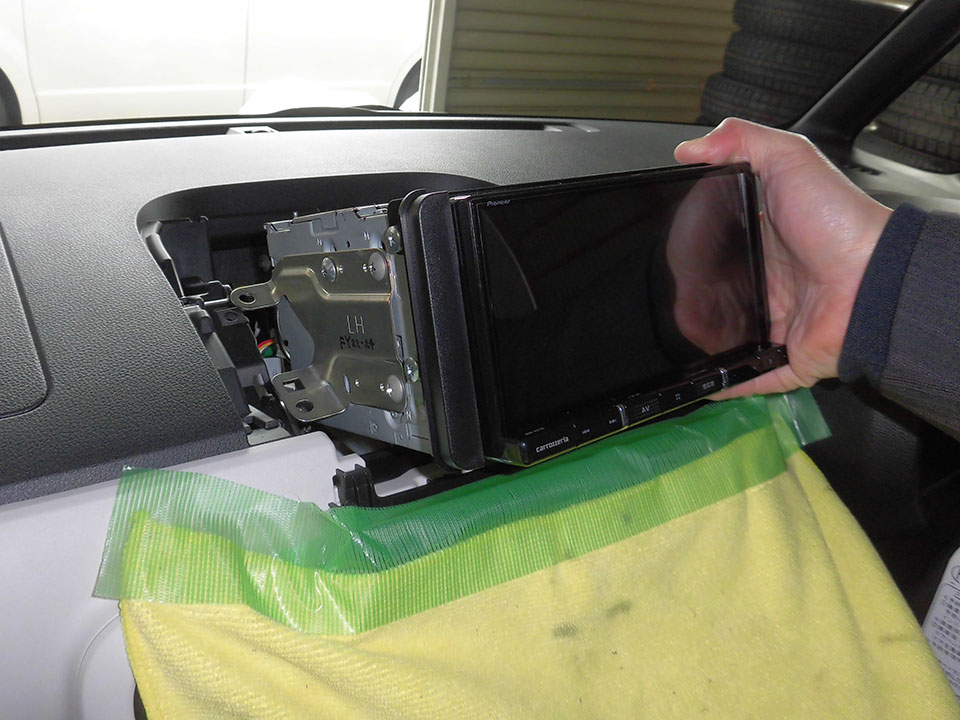

    カーAV 取外し

    カーAVを取外します。タオル等を敷き、カーAVを置きます。

    • 必要に応じて、配線コネクターを取外します。

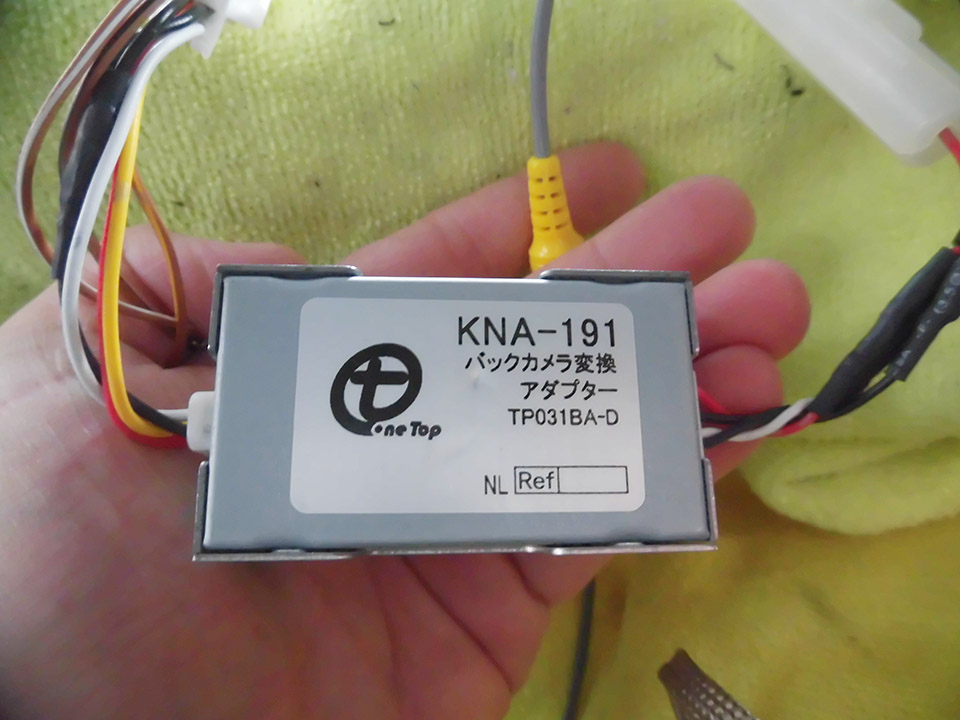

  • 7
    アダプター 接続

    キット付属の電源コード(5P)と分岐コード(4P)をアダプターへ接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 8

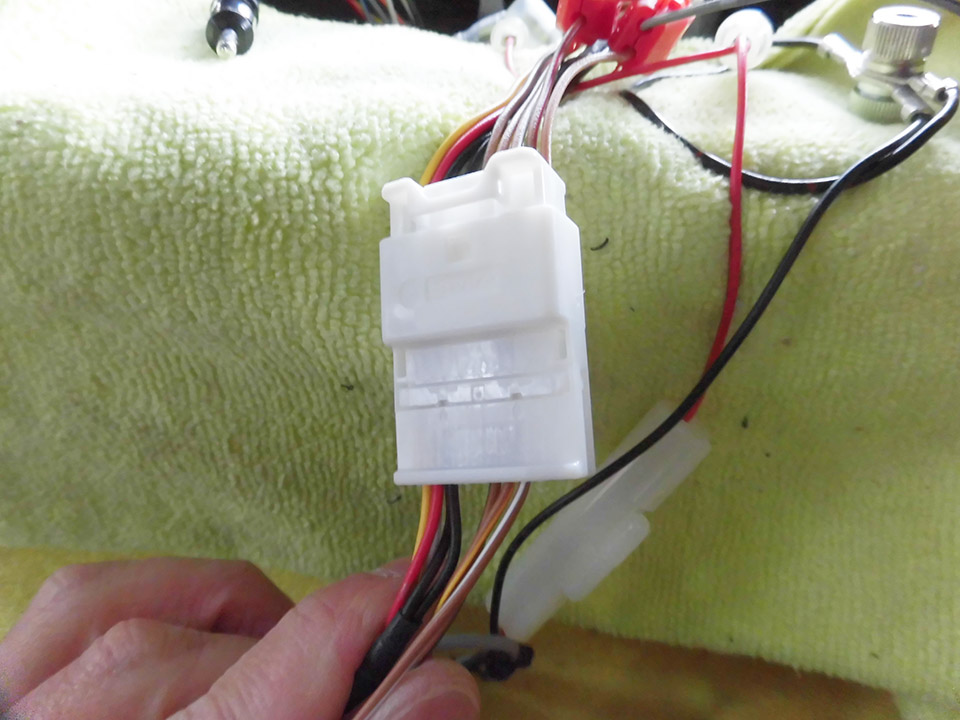

    配線コネクター 接続

    分岐コード(20P側)を車両側へ接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。

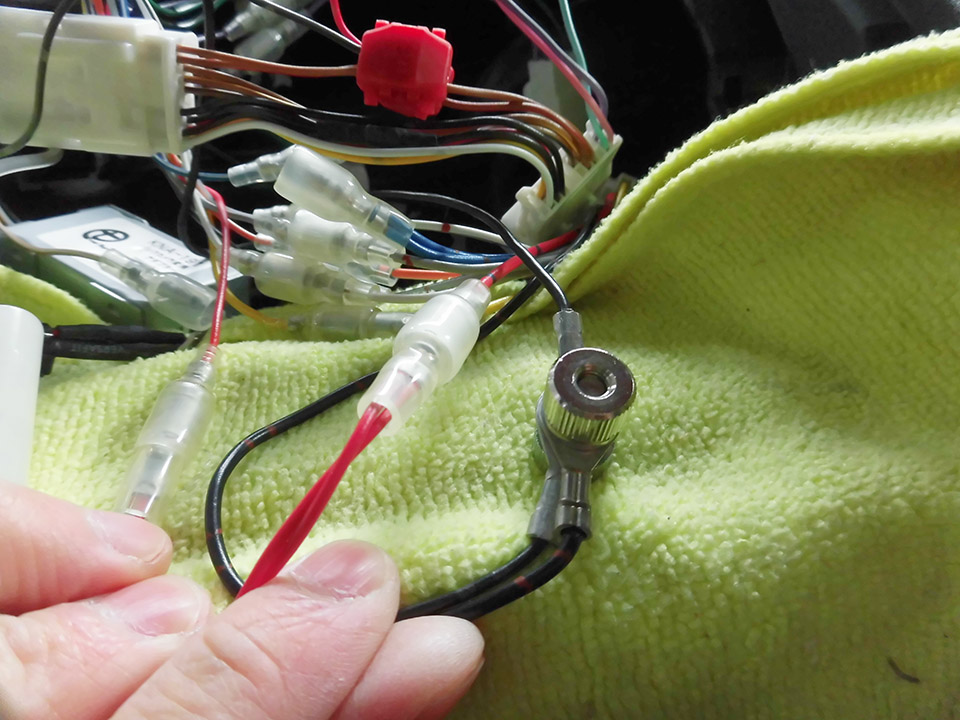

  • 9
    ACC電源/アース線 接続

    車両側とキット側のACC電源を接続します。
    アース線を車両側と共締めします。

    • ギボシ端子は最後まで差し込んでください。
    • アース線を共締め後、ビニールテープ等で絶縁処理をして下さい。
  • 10

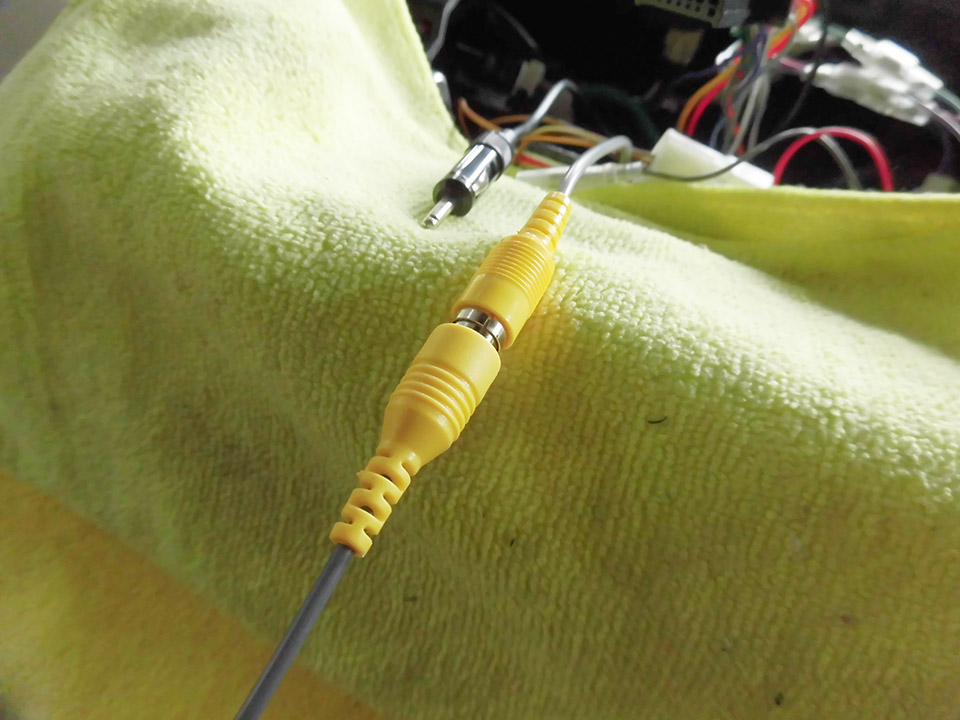

    RCA端子 接続

    RCA端子を接続します。

    • コードはしっかりと差し込んでください。
  • 11
    カーAV 取付け

    動作確認後、配線等を挟まないように注意しカーAVを車両側にはめ込みます。

  • 12
    カーAV 固定

    〇印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • ネジの落下にご注意ください。
  • 13
    フードカバー 取付け

    フードカバーを取付けます。

  • 14

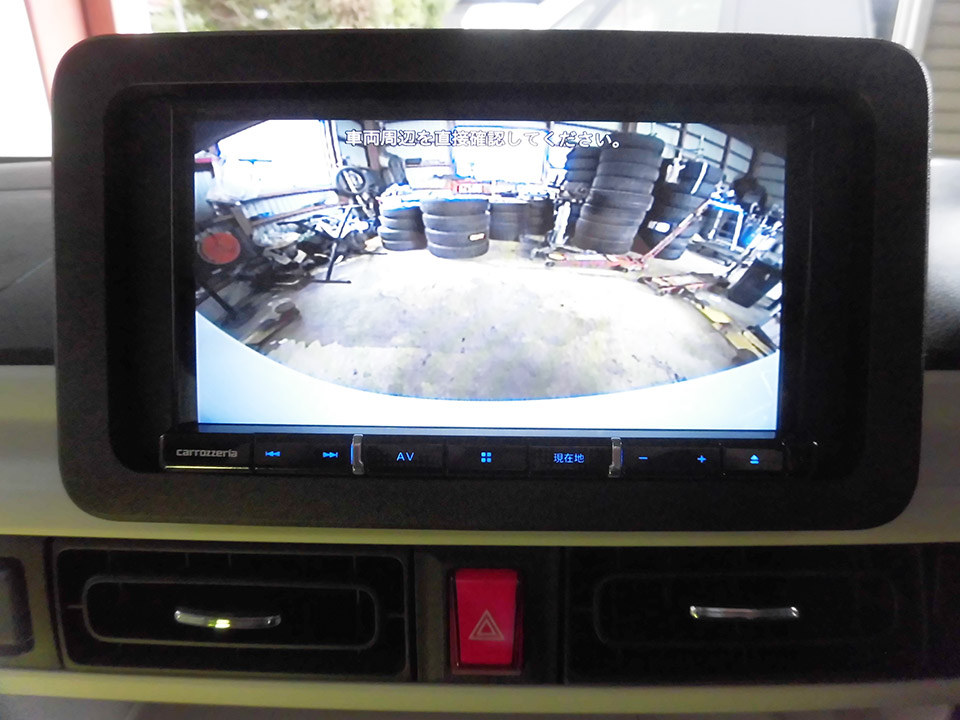

    取付完了
