ヴェゼル カーナビ・カーAV取付方法

管理No：fy22014　登録日：2022年2月9日()

メーカー
ホンダ
車種
ヴェゼル
年式
R3/4～現在
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
9インチプレミアムインターナビ付車
型式
RV3、RV4、RV5、RV6
使用ナビゲーション
パイオニア製　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

9インチプレミアムインターナビ付車の場合、別途純正部品が必要となります。

センターパネル(品番：77251-3MO-JO1ZA)

ベースパネル(品番：77252-3MO-JO1ZA)

ブラケット(品番：08B40-3M0-A10)

NKK-H76D (互換：UA-H76D )

※キットによって内容物が異なる場合があります。

パネル 、パネルスペーサー 、ブラケット[パネル取付け用]：2枚 、電源／フロントスピーカー／リアスピーカー用コネクター (24P) 、アンテナプラグ変換コード 、アンテナ電源用変換コード 、M5×8ネジ：8本

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、ラジオペンチ、保護テープ 、タオル

取付方法

  • 1
    バッテリー(－端子)　取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ（No.10）
  • 2
    バッテリー(－端子)　取外し(2)

    バッテリー(－端子)を取外します。

    • －端子と+端子を接触させないでください。
  • 3
    バッテリー(－端子)　取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    グローブボックス　開く

    アシスタントミドルパネルを外しやすくするため、グローブボックスを開きます。

  • 6
    アシスタントミドルパネル　取外し(1)

    グローブボックス側から手前に引っ張り、アシスタントミドルパネルを取外します。

    フック
    17箇所
  • 7
    アシスタントミドルパネル　取外し(2)

    接続されている配線コネクターと固定クリップを取外します。

  • 8
    ユニット　取外し(1)

    ○印のユニット固定ネジを取外します。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
  • 9
    ユニット　取外し(2)

    ユニットを取外します。

  • 10
    純正カーAV固定ネジ　取外し

    〇印の純正ネジを取外します。

    工具
    プラスドライバー（2番）
  • 11
    純正カーAV　取外し

    純正カーAVを取外します。接続されている配線コネクターを取外します。

  • 12
    パネルスペーサー　貼り付け

    キット付属のパネルにキット付属のパネルスペーサーを段差面に合わせて貼り付けます。

    • パネル貼り付け面の汚れや油分などをよく拭き取ってからパネルスペーサーの裏面の保護紙をはがして貼り付けます。
  • 13
    ブラケット[パネル取付け用](L側)　取付け

    カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー（2番）
  • 14
    パネル　取付け

    取付けたブラケット[パネル取付け用]のフックにキット付属のパネルの溝を差し込み、カーAVのR側を上にします。

  • 15
    ブラケット[パネル取付け用](R側)　取付け

    キット付属のパネルの溝にブラケット[パネル取付け用]を差し込み、カーAVへ取付けます。

    工具
    プラスドライバー（2番）
  • 16

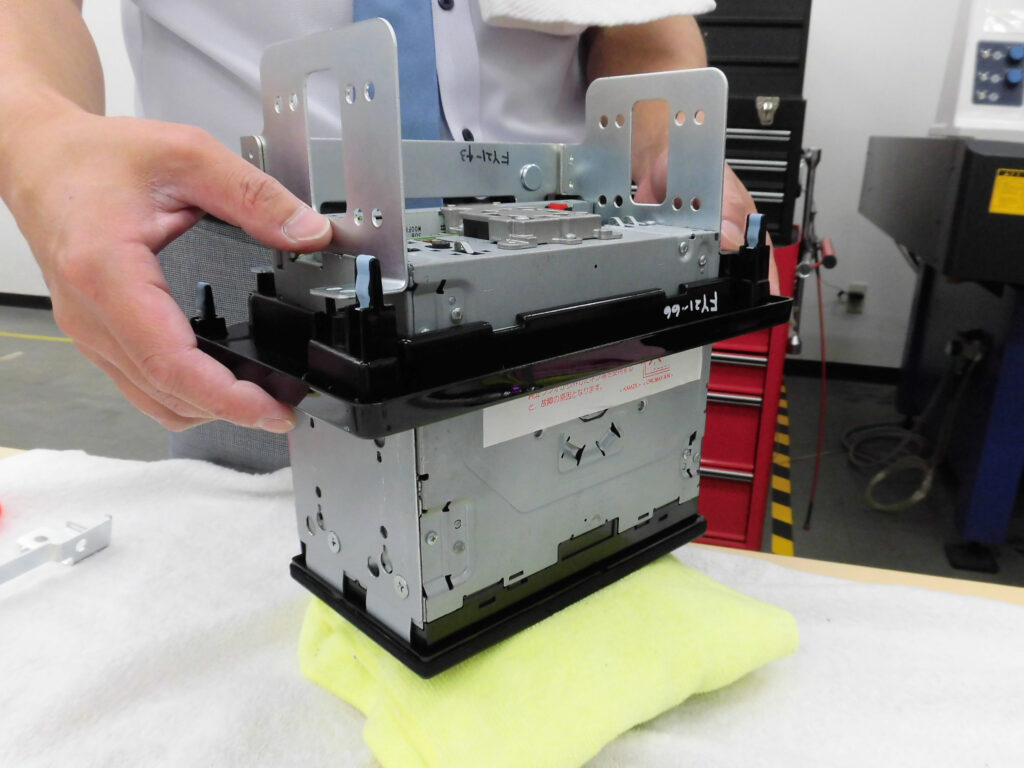

    センターパネル／ブラケット①　取付け

    別途純正部品のセンターパネルとブラケットを重ね、カーAV後方からはめ込みます。

    • 別途純正部品→ブラケット(品番：08B40-3M0-A10)
      別途純正部品→センターパネル(品番：77251-3MO-JO1ZA)
    • 部品の向きに注意してください。
  • 17
    カーAV／ブラケット①　固定

    ブラケットとカーAVの穴位置を合わせ、カーAV付属のネジで固定します。

    工具
    プラスドライバー（2番）
    • 写真は(R)です。(L)も同様に取付けます。
    • 別途純正部品→ブラケット(品番：08B40-3M0-A10)
      別途純正部品→センターパネル(品番：77251-3MO-JO1ZA)
  • 18
    センターパネル／ブラケット　固定

    センターパネルとブラケットの穴位置を合わせ、純正部品付属のネジで固定します。

    工具
    プラスドライバー（2番）
    • 写真は(R)です。(L)も同様に取付けます。
    • 別途純正部品→ブラケット(品番：08B40-3M0-A10)
      別途純正部品→センターパネル(品番：77251-3MO-JO1ZA)
  • 19
    ブラケット②　取付け(1)

    別途純正部品同梱のブラケット②をブラケット①へ重ねます。

    • 別途純正部品→ブラケット(品番：08B40-3M0-A10)
  • 20
    ブラケット②　取付け

    純正部品ブラケットに同梱のナットで〇印を固定します。

    工具
    ソケットレンチ（No.10）
    • 別途純正部品→ブラケット(品番：08B40-3M0-A10)
  • 21
    ベースパネル　取付け

    別途純正部品のベースパネルをカーAVに取付けます。

    • 別途純正部品→ベースパネル(品番：77252-3MO-JO1ZA)
  • 22
    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、純正ステアリングリモコン対応機能付きカーAVを取付けする場合に使用します。
    • 注3、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
    • 注４、カーAVのアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
  • 23
    カーAV／配線コネクター　接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 24
    アース線　接続

    キットの配線コネクターのアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 25
    配線コネクター　接続

    車両側配線コネクターとカーAV配線コネクターを接続します。
    ・ 電源／フロントスピーカー／リアスピーカー用コネクター (24P)
    ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 26
    リバース信号／パーキング信号　接続

    リバース信号は車両側コネクター(3P)茶色コード、パーキング信号は車両側コネクター(3P)紫色コードにそれぞれエレクトロタップで接続します。

    工具
    ラジオペンチ
  • 27
    カーAV　取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
  • 28
    カーAV　固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
  • 29
    ユニット　取付け(1)

    ユニットを車両側へ取付けます。

  • 30
    ユニット　取付け(2)

    ○印を純正ネジで固定します。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
  • 31
    アシスタントミドルパネル　取付け

    配線コネクターと固定クリップを接続し、アシスタントミドルパネルを取付けます。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 32
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）

使用したキット

NKK-H76D (互換：UA-H76D )
