ルーミー 9インチカーナビ・カーAV取付方法

管理No：fy21035　登録日：2021年5月21日()

メーカー
トヨタ
車種
ルーミー
年式
R2/9～現在
取付けタイプ
9インチ カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車
型式
M900A、M910A
使用ナビゲーション
パイオニア製　
  • ※マニュアルエアコン付車です。

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

9インチナビゲーションを取付けるためのキットです。

TBX-D005(メーカーサイト)

ブラケット(L)(R)、電源／フロントスピーカー用コネクター(10P)、リアスピーカー用コネクター(6P)、車両信号変換コネクター(24P⇔20P)、アンテナ電源用変換コード、φ5×16タッピングネジ：2本

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、タオル 、保護テープ

取付方法

  • 1
    バッテリー(－端子)　取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

  • 2
    バッテリー(－端子)　取外し(2)

    バッテリー(－端子)を取外します。

    • －端子と＋端子を接触させないでください。
  • 3
    バッテリー(－端子)　取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と＋端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    シフトロックカバー　取外し

    溝に内張りはがし等を差し込み、シフトロックカバーを取外します。

    工具
    内張りはがし
    フック
    2箇所
  • 6
    シフトレバー　下げる

    ドライバー等でシフトロックボタンを押しながらシフトレバーをNまで下げます。

    工具
    ドライバー等
  • 7
    マニュアルエアコンダイヤル　取外し

    マニュアルエアコンダイヤルを取外します。

  • 8
    固定ネジ　取外し

    〇印の固定ネジを取外します。

    工具
    プラスドライバー（2番）
  • 9
    エアコンパネル　取外し

    エアコンパネルを仮取外します。傷がつかないようタオル等で保護してください。

    工具
    内張りはがし
    • コネクターは取外しません。
  • 10

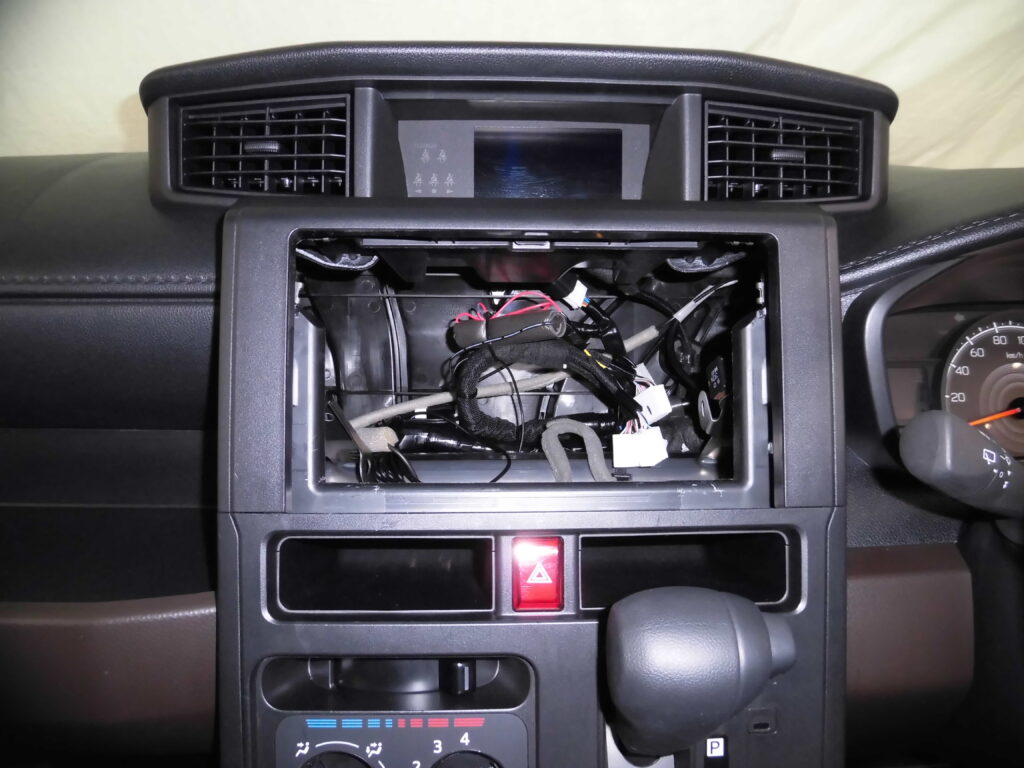

    センターパネル　取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    6箇所
  • 11
    センターパネル　フック位置

    センターパネルのフックは6箇所です。

  • 12
    純正ネジ　取外し

    〇印の純正ネジを取外します。

    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 13
    ブラケット　使用穴位置

    ○印はブラケットを取付けの際に使用する穴です。

  • 14
    ブラケット(L)(R)　取付け

    キット同梱のブラケットを重ね、〇印をM5×8ネジで取付けます。

    • 写真は(L)です。(R)も同様に取付けてください。
  • 15
    配線　接続(1)

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 接続しない端子はビニールテープ等で絶縁処理をしてください。
    • 注1、カーナビゲーションによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、カーナビゲーション側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
  • 16
    配線　接続(2)

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

  • 17

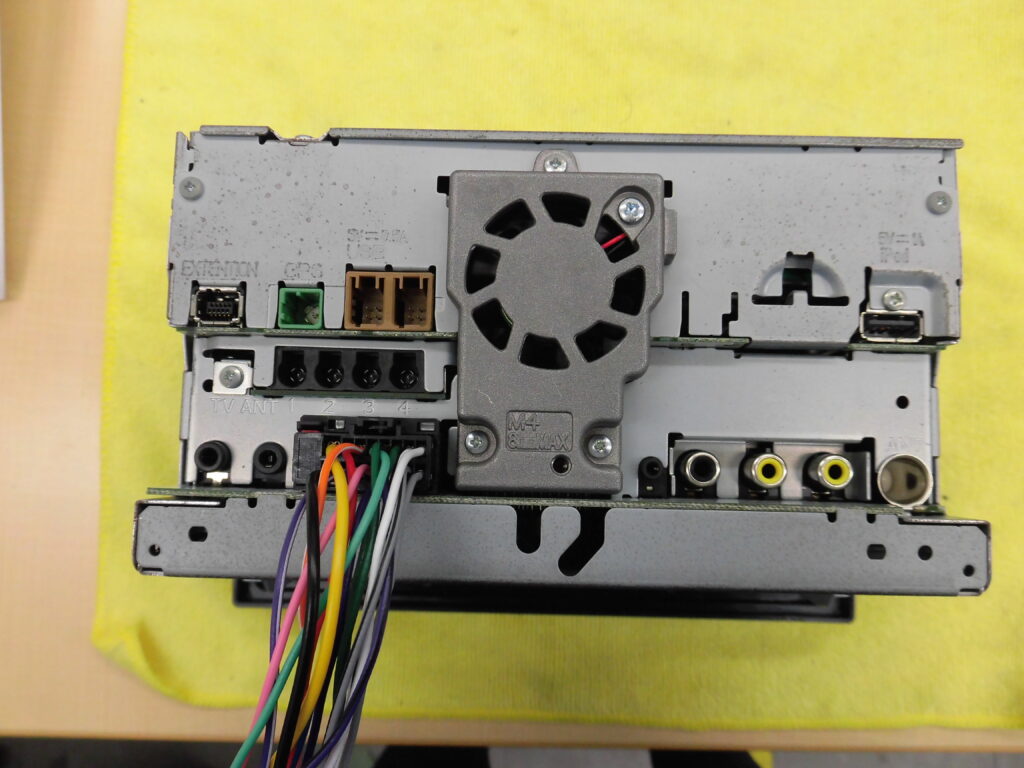

    カーAV／配線コネクター　接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 18
    アース線　接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 19
    配線コネクター　接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源／フロントスピーカー用コネクター(10P)
    ・リアスピーカー用コネクター(6P)
    ・車両信号変換コネクター(24P⇔20P)

  • 20
    アンテナコード　接続

    • 奥までしっかりと差し込んでください。
  • 21
    カーAV　取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。<>確認後、再度バッテリー(－端子)を外します。
  • 22
    カーAV　固定

    オレンジ○をキット同梱のφ5×16タッピングネジ、ピンク〇を純正ネジで取付けます。

    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 23
    センターパネル　取付け

    センターパネルを取付けます。

  • 24
    エアコンパネル　取付け

    エアコンパネルを取付けます。

    • コネクターが外れていないか確認してください。
  • 25
    固定ネジ　取付け

    〇印を固定ネジで取付けます。

    工具
    プラスドライバー（2番）
  • 26
    マニュアルエアコンダイヤル　取付け

    マニュアルエアコンダイヤルを取付けます。

  • 27
    シフトロックカバー　取付け

    シフトロックカバーを取付け、シフトレバーをPに戻します。

  • 28
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）
