ルーミー ガイドラインアダプター取付方法

管理No：fy20003　登録日：2019年10月23日()

メーカー
トヨタ
車種
ルーミー
年式
H28/11～R2/9
取付けタイプ
ガイドラインアダプター取付
使用キット
タイプ
ナビレディパッケージ
型式
M900A、M910A
使用ナビゲーション
パイオニア製　
  • [TPY063OC]オプションコードが必要です。
    ※市販のバックカメラを接続する場合は、使用しません。
    ※市販のバックカメラを接続する場合は、RCA端子出力の製品に限ります。

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

バックカメラ映像にステアリング操作に連動したガイドラインを追加表示するアダプターです。

※取付けるカーAVの機能にバックカメラ映像入力またはVTR入力をお持ちの製品に使用できます。

TPW062GA(メーカーサイト)

アダプター本体、アダプターコード（12P)、キーパッド、エレクトロタップ（白）

※以下のショッピングモール（ワントップ運営）にて購入できます。

TPY063OC(メーカーサイト)

コード

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2番)、ソケットレンチ(No.10)、内張りはがし、ペンチ、精密ドライバー、保護テープ、タオル

取付方法

  • 1
    バッテリー(－端子)　取外し

    バッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。

  • 2
    作業開始

    これからステアリング連動バックカメラ変換アダプターの取付けを始めます。

  • 3
    シフトレバー　下げる

    シフトロックボタンを押しながらシフトレバーをNまで下げます。

  • 4
    シフトノブ下カバー　取外し

    シフトノブ下のカバーを取外します。

    工具
    内張りはがし
    フック
    2箇所
  • 5
    シフトノブ下金具　取外し

    シフトノブ下にある金具を取外します。

  • 6
    シフトノブ　取外し

    シフトノブを手前に引っ張り取外します

  • 7
    エアコンダイヤル　取外し

    マニュアルエアコンダイヤルを取外します。

  • 8
    固定ネジ　取外し

    〇印の固定ネジを取外します。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
  • 9
    センターパネル　取外し

    センターパネルを取外します。 接続されているコネクターを取外します。

    フック
    12箇所
  • 10
    センターパネル　フック位置

    センターパネルのフックは12箇所です。

  • 11
    純正ネジ　取外し

    ○印を純正ネジと純正オプション取付キット付属のネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取外します。
    • ネジの落下にご注意ください。
  • 12
    カーAV　取外し

    カーAVを取外します。
    タオル等を敷き、カーAVを置きます。

  • 13
    アダプター本体　設定

    アダプター本体のスイッチ設定を行います。
    スイッチ設定1番のみをONにします。※ガイドライン調整が必要になります。

    工具
    精密ドライバー
    • スイッチ設定の際は十分注意してください。

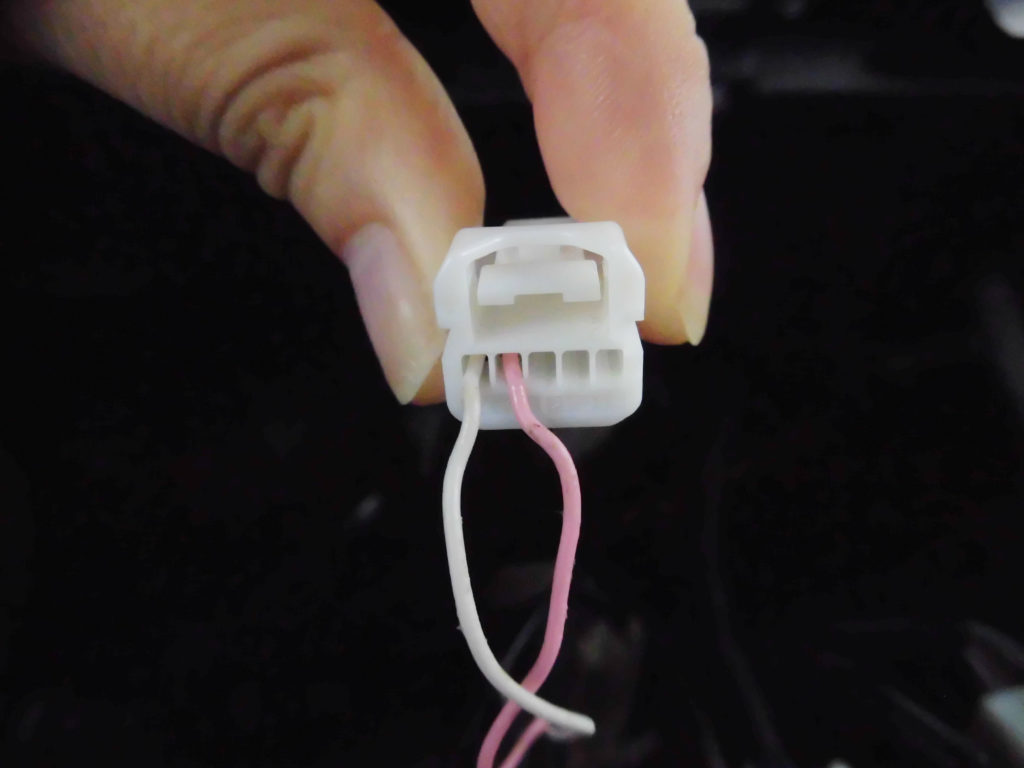

  • 14
    CAN信号　接続

    CANハイ(茶／赤)を車両側5P4番(桃)へ、CANロー(茶)を車両側5P5番(白)へ
    エレクトロタップを使用し接続します。

    工具
    ペンチ
  • 15
    ACC電源　接続

    車両側とキット側のACC電源を接続します。

    • ギボシ端子は最後まで差し込んでください。
  • 16
    電源コード　接続

    アダプター側とオプションコードの電源コード(白／赤)を接続します。

    • ギボシ端子は最後まで差し込んでください。
  • 17
    映像コード　接続

    アダプター側とオプションコードの映像コード(RCA端子)を接続します。

    • 端子は最後まで差し込んでください。
  • 18
    配線コネクター　接続

    オプションコードと車両側の4Pコネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 19
    バックカメラ入力　接続

    カーAV裏のBACK CAMERAへRCA端子を接続します。

    • 取付けるカーAVによっては変換ケーブルが別途必要になる場合があります。
  • 20
    アース線　接続

    キットの配線コネクターとカーAV側のアース線を共締めします。

  • 21
    アダプター本体　接続

    アダプター本体とアダプターコード(14P)を接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 22
    動作確認

    バッテリー(－端子)を仮接続します。
    カーAVのバックカメラ入力をONに設定し動作確認を行います。

    • カーAVによってナビ側の設定は必要ありません。
  • 23
    カーAV　取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

  • 24
    カーAV　固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 25
    部品　取付け

    取外したパネル等を取付けます。
    シフトレバーをPへ戻します。

    工具
    プラスドライバー（2番）
  • 26
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）
