N-WGN カーナビ・カーAV取付方法

管理No：fy20009　登録日：2019年12月24日()

メーカー
ホンダ
車種
N-WGN
年式
R1/8～現在
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車（ナビ装着用スペシャルパッケージ装着車)
型式
JH3、JH4
使用ナビゲーション
パイオニア　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-H94D (互換：UA-H94D )

※キットによって内容物が異なる場合があります。

パネル、パネルスペーサー、ブラケット[パネル取付け用]、ブラケット、サブブラケット、電源／フロントスピーカー／リアスピーカー用コネクター(24P)、アンテナプラグ変換コード、アンテナ電源用コード、φ4.5×16タッピングネジ：4本、M5×8ネジ：8本、フランジナット：2個、M5×16(座付)ネジ：2本

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2番) 、内張りはがし 、ソケットレンチ(No.10) 、ピックツール 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(－端子)　取外し(1)

    バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ（No.10）
  • 2
    バッテリー(－端子)　取外し(2)

    バッテリー(－端子)を取外します。

    • －端子と＋端子を接触させないでください。
  • 3

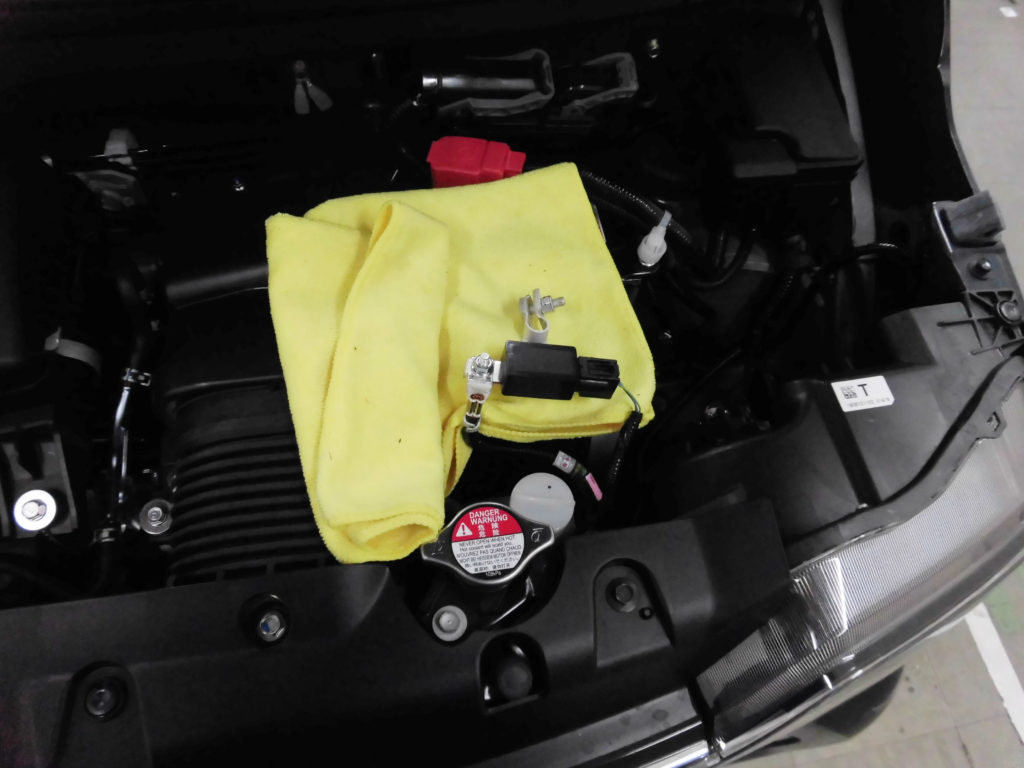

    バッテリー(－端子)　取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と＋端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    シフトレバー　下げる

    角穴に内蔵キーを差し込み、シフトレバーをNまで下げます。

    • 内蔵キーはスマートキーから抜き取ります。
  • 6
    エアコンユニット　取外し

    エアコンユニットを取外します。
    この時、接続されている配線コネクターを取外します。

    フック
    6箇所
  • 7
    エアコンユニット　フック位置

    エアコンユニットのフックは5箇所です。

  • 8
    センターパネル　取外し

    センターパネルを手前に引っ張り、取外します。
    この時、接続されている配線コネクターを取外します。

  • 9
    パネルスペーサー　貼り付け

    キット付属のパネルにキット付属のパネルスペーサーを段差面に合わせ貼り付けます。

    • 貼付面の汚れや油分などをよく拭き取ってからパネルスペーサーの裏面の保護紙をはがして貼り付けます。
  • 10
    カーAV　使用穴位置

    ○印はブラケットを取付けの際に使用する穴です。

  • 11
    ブラケット[パネル取付け用](R側)　取付け

    カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー（2番）
    • カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
  • 12
    パネル　取付け

    取付けたブラケット[パネル取付け用]のフックにキット付属のパネルの溝を差し込み、カーAVのL側を上にします。

  • 13
    パネル／ブラケット[パネル取付け用](L側)　取付け

    キット付属のパネルの溝に取付けるブラケット[パネル取付け用]のフックを差し込みます。

  • 14
    ブラケット[パネル取付け用](L側)　取付け

    カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー（2番）
  • 15
    カーAV／センターパネル　取付け

    カーAVの後方からセンターパネルを挿入します。

  • 16
    ブラケット　取付け

    カーAV後方からキット付属のブラケットをはめ込みます。

  • 17
    ブラケット　取付け(1)

    ○印をカーAV付属のネジ、またはキット付属のネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(R)です。(L)も同様に取付けます。
  • 18
    ブラケット　取付け(2)

    ○印をキット付属のネジ(φ4.5×16タッピングネジ)で取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
  • 19
    サブブラケット　取付け(1)

    ブラケット底面のボルト部にサブブラケットをはめ込みます。

  • 20
    サブブラケット　取付け(2)

    キット付属のフランジナットで仮止めします。

  • 21
    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、純正ステアリングリモコン対応機能付きカーAVを取付けする場合に使用します。
    • 注3、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
    • 注４、カーAVのアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
  • 22
    カーAV／配線コネクター　接続

    カーAV裏に配線コネクターとアンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 23
    アース線　接続

    キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 24
    ネジ　仮止め

    エアコンスイッチパネル取付口奥にある車両ブラケット部に、キット付属のM5×16(座付)ネジを仮止めします。

    • ネジの落下にご注意ください。
  • 25
    リバース信号／パーキング信号　接続

    リバース信号は車両側コネクター(3P)白コード、パーキング信号は車両側コネクター(3P)うす茶コードにそれぞれエレクトロタップで接続します。

    • 写真はリバース信号を接続しています。
  • 26
    配線コネクター　接続

    車両側配線コネクターとカーAV配線コネクターを接続します。
    ・ 電源／フロントスピーカー／リアスピーカー用コネクター (24P)
    ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 27
    カーAV　挿入

    ハザードコネクターを接続します。
    サブブラケットのU溝2箇所を車両ブラケット部に仮止めしたM5×16(座付)ネジにさしこみながら、 配線等を挟まないように注意しカーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
  • 28
    カーAV　固定

    エアコンスイッチパネル取付口から、ピンク〇のフランジナット／オレンジ〇のM5×16(座付)ネジを本締め固定します。

    工具
    プラスドライバー（2番）ソケットレンチ（No.10）
    • ネジの落下にご注意ください。
  • 29
    エアコンユニット　取付け

    配線コネクター(1本)を接続し、エアコンユニットを取付けます。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 30
    シフトレバー　戻す

    シフトレバーをPへ戻します。

  • 31
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）

使用したキット

NKK-H94D (互換：UA-H94D )
