デリカD:5 200mmカーナビ・カーAV取付方法

管理No:fy20005 登録日:2019年11月22日()

メーカー
三菱
車種
デリカD:5
年式
H31/2~現在
取付けタイプ
200mm カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車
型式
CV1W
使用ナビゲーション
パナソニック製
  • 取付けには純正オプションのワイド2DINナビゲーションパネルが必要になります。(品番:MZ598405)

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

同梱のパネルスペーサーは使用しません。

NKK-M39P (互換:KK-M05P/UA-M39P )

※キットによって内容物が異なる場合があります。

パネルスペーサー、電源/フロントスピーカー/リアスピーカー用コネクター(20P)、アンテナ電源用変換コード

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番)、内張りはがし、ソケットレンチ(No.10)、保護テープ、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し

    ソケットレンチを使用し、バッテリー(-端子)を取外します。
    タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • -端子と+端子を接触させないでください。
  • 2
    作業開始

    これからカーAV取付け作業を開始します。

  • 3
    サイドパネル 取外し

    サイドパネルを取外します。

    工具
    内張りはがし
    フック
    6箇所
  • 4
    センターパネル 取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    10箇所
  • 5
    センターパネル フック位置

    センターパネルのフックは10箇所です。

  • 6
    純正ブラケット 取外し(1)

    〇印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • ネジの落下にご注意ください。
    • 取外した純正ネジはカーAV取付け時に使用します。
  • 7
    純正ブラケット 取外し(2)

    純正ブラケットを取外します。

  • 8
    レスパネル 取外し

    〇印のクリップを取外し、レスパネルを取外します。

  • 9
    純正窓口パネル 取外し

    センターパネルから純正窓口パネルを取外します。

    工具
    内張りはがし
  • 10
    ワイド2DINナビゲーションパネル 取付け(1)

    センターパネルに純正オプションのワイド2DINナビゲーションパネルをはめ込みます。

  • 11
    ワイド2DINナビゲーションパネル 取付け(2)

    裏側の〇印のネジを取付けます。

    工具
    プラスドライバー(2番)
  • 12
    純正ブラケット 使用穴位置

    ○印は純正ブラケットを取付けの際に使用する穴です。

  • 13
    純正ブラケット 取付け

    純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けてください。
  • 14

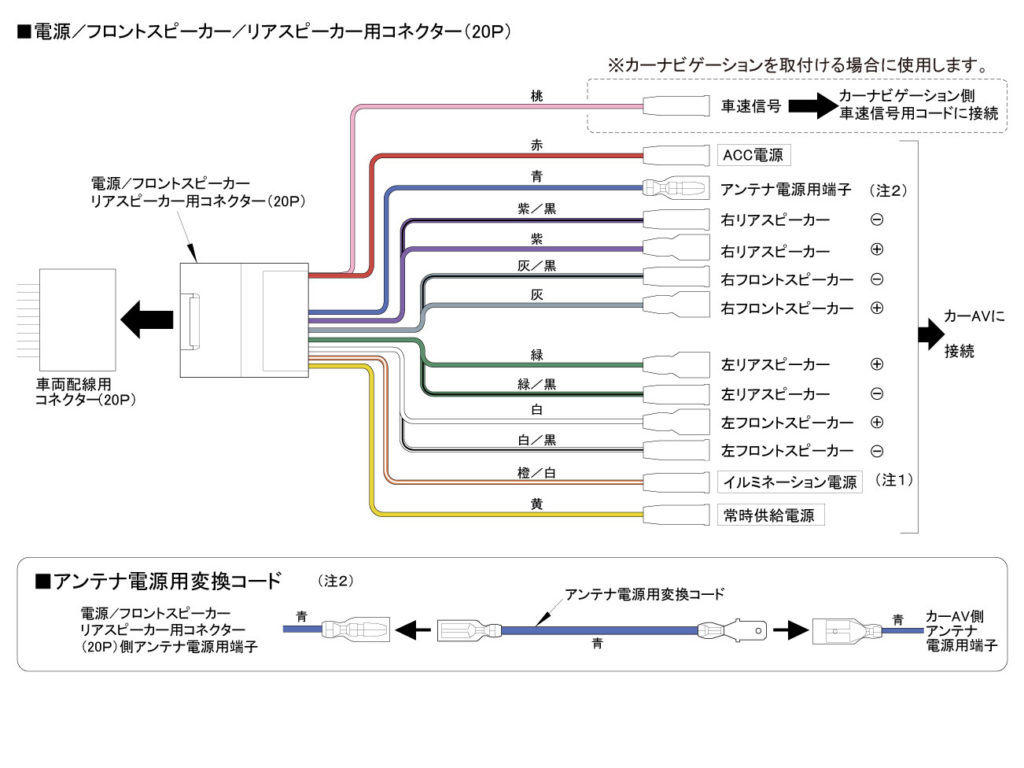

    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理をしてください)
    • 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 15
    配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 16
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 17
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 18
    アンテナコード 接続

    カーAV裏へアンテナコードを接続します。

    • アンテナコードはしっかりと差し込んでください。
  • 19
    カーAV 取付け

    配線等を挟まないように注意し、カーAV一体を車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を外します。
  • 20
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けてください。
    • ネジの落下にご注意ください。
  • 21
    センターパネル 取付け

    セエンターパネルを取付けます。

  • 22
    サイドパネル 取付け

    サイドパネルを取付けます。

  • 23
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-M39P (互換:KK-M05P/UA-M39P )
