アリオン 200mmカーナビ・カーAV取付方法
管理No：fy19035 登録日：2019年6月21日()
- メーカー
- トヨタ
- 車種
- アリオン
- 年式
- H28/6～R3/3
- 取付けタイプ
- 200mm カーナビ・カーAV取付
- 使用キット
- タイプ
- 全車種
- 型式
- NZT260、ZRT260、ZRT261、ZRT265
- 使用ナビゲーション
- パイオニア製
※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。
※サイト内のコンテンツの転載を禁止します。
使用キット・使用工具
カーナビの取り付け方法の基本。
NKK-Y55P
アンテナプラグ変換コード 、電源／フロントスピーカー用コネクター(10P) 、リアスピーカー用コネクター(6P) 、車速用配線コネクター(5P) 、アンテナ電源用変換コード 、M5×8ネジ：4本 、φ5×10タッピングネジ：4本 、M4×5ネジ：2本
使用工具
内張りはがし 、ソケットレンチ(No.10) 、プラスドライバー(2番) 、保護テープ 、タオル
取付方法
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使用し、バッテリー(－端子)横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5シフトロックボタンカバー 取外し
シフトロックボタンカバーを取外します。
- 工具
- 内張りはがし
- フック
- 2箇所

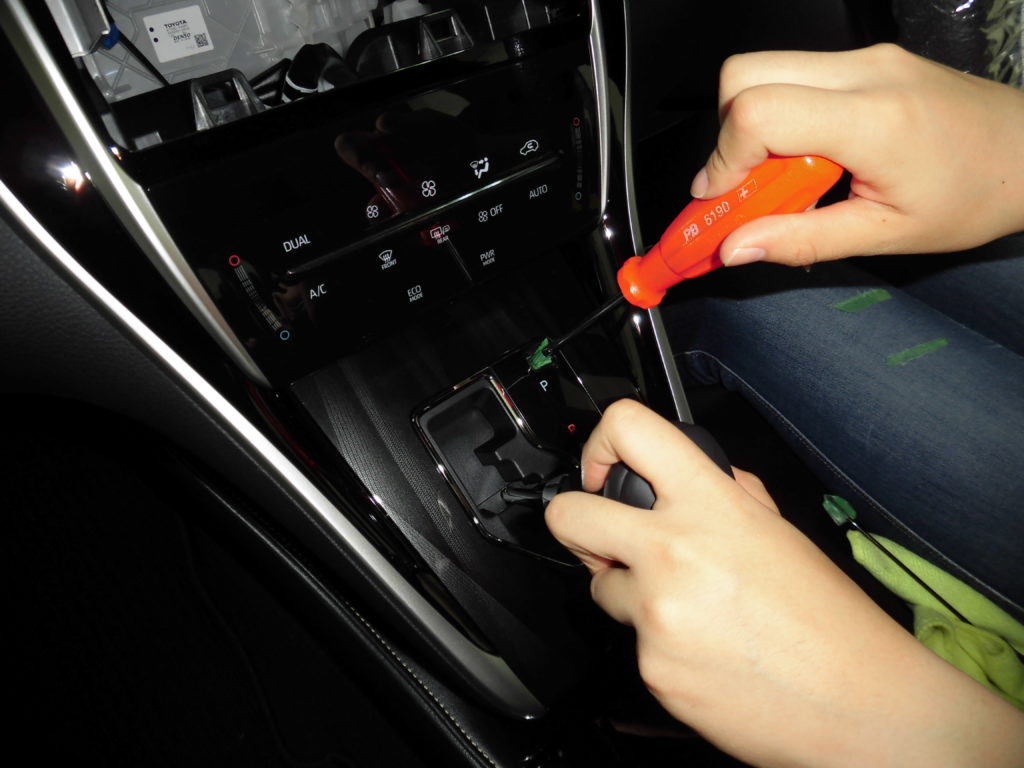

- 6シフトレバー 下げる
シフトロックボタンをドライバー等で押しながら、シフトレバーをNまで下げます。
- 工具
- ドライバー
- 7シフトレバー 下げる
シフトレバーを反時計回りにまわし、取外します。
- 8サイドパネル(L) 取外し
サイドパネルを取外します。
- フック
- 4箇所
- 9サイドパネル フック位置
サイドパネルのフックは4箇所です。
- 10サイドパネル(R) 取外し
サイドパネル(R)も同様に取外します。
- フック
- 4箇所
- 11シフトレバーパネル 取外し
シフトレバーパネルを取外します。
- 工具
- 内張りはがし
- コネクターは取外しません。
- 12ネジ(2箇所) 取外し
○印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- ネジの落下にご注意ください。
- 13センターパネル一体 取外し
センターパネル／サイドパネルを一体で取外します。
- 工具
- 内張りはがし
- フック
- 12箇所
- 一体で取外せない場合は、サイドパネル、センターパネルの順で取外します。
- 14センターパネル一体 フック位置
センターパネル一体のフックは12箇所です。
- 15エアコンコントロールパネル 取外し(1)
エアコンコントロールパネルを取外します。
- フック
- 4箇所
- 16エアコンコントロールパネル フック位置
エアコンコントロールパネルのフックは4箇所です。
- 17エアコンコントロールパネル 取外し(2)
エアコンコントロールパネルに接続されているコネクターを取外します。
- 18純正ネジ 取外し
○印の純正ネジを取外します。
- 工具
- ソケットレンチ（No.10）
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 19純正ブラケット一体 取外し
純正ブラケット一体を取外します。
- 20センターパネル 分解
一体でとれたセンターパネルからサイドパネルを取外します。
- 21純正ブラケット(L)(R) 取外し
○印の純正ネジを取外し、純正ブラケットを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取外します。
- 22純正ブラケット 取付穴位置
○印は純正ブラケットを取付けの際に使用する穴です。
- 23純正ブラケット(L)(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けてください。
- 24純正パネル 取付け(1)
純正パネルをカーAV下に取付けます。
- 25純正パネル 取付け(2)
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けてください。
- 26配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理をしてください)
- 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 27配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 28カーAV／配線コネクター 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 29アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 30配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 31カーAV 取付け(1)
カーAV下の○印部分にエアコンコントロールパネルに接続するコネクターを通します。
- 32カーAV 取付け(2)
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 33カーAV 固定
○印を純正ネジで取付けます。
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 34エアコンコントロールパネル 取付け
配線コネクターを接続し、エアコンコントロールパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 35センターパネル 取付け
センターパネルを取付けます。
- 36サイドパネル(L)(R) 取付け
サイドパネル(L)(R)を取付けます。
- 37ネジ 取付け
サイドパネル下の純正ネジを取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 38シフトレバーパネル 取付け
シフトレバーパネルを取付けます。
- 39サイドパネル 取付け
サイドパネルを取付けます。
- 40シフトノブ 取付け
シフトノブを差し込み、時計回りにまわし取付けます。
- 41シフトレバー 戻す
シフトレバーをPの位置に戻します。
- 42シフトロックボタンカバー 取付け
シフトロックボタンカバーを取付けます。
- 43取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
