アリオン カーナビ・カーAV取付方法

管理No:fy19034 登録日:2019年6月21日()

メーカー
トヨタ
車種
アリオン
年式
H28/6~現在
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
全車種
型式
NZT260、ZRT260、ZRT261、ZRT265
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-Y58D

パネル(L)(R) 、電源/フロントスピーカー用コネクター(10P) 、リアスピーカー用コネクター(6P) 、アンテナ電源用変換コード 、アンテナプラグ変換コード 、車速用配線コネクター(5P) 、M5×8ネジ 、φ5×10タッピングネジ 、M4×5ネジ

使用工具

内張りはがし 、ソケットレンチ(No.10) 、プラスドライバー(2番) 、ニッパー 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ソケットレンチを使用し、バッテリー(-端子)横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    シフトロックボタンカバー 取外し

    シフトロックボタンカバーを取外します。

    工具
    内張りはがし
  • 6

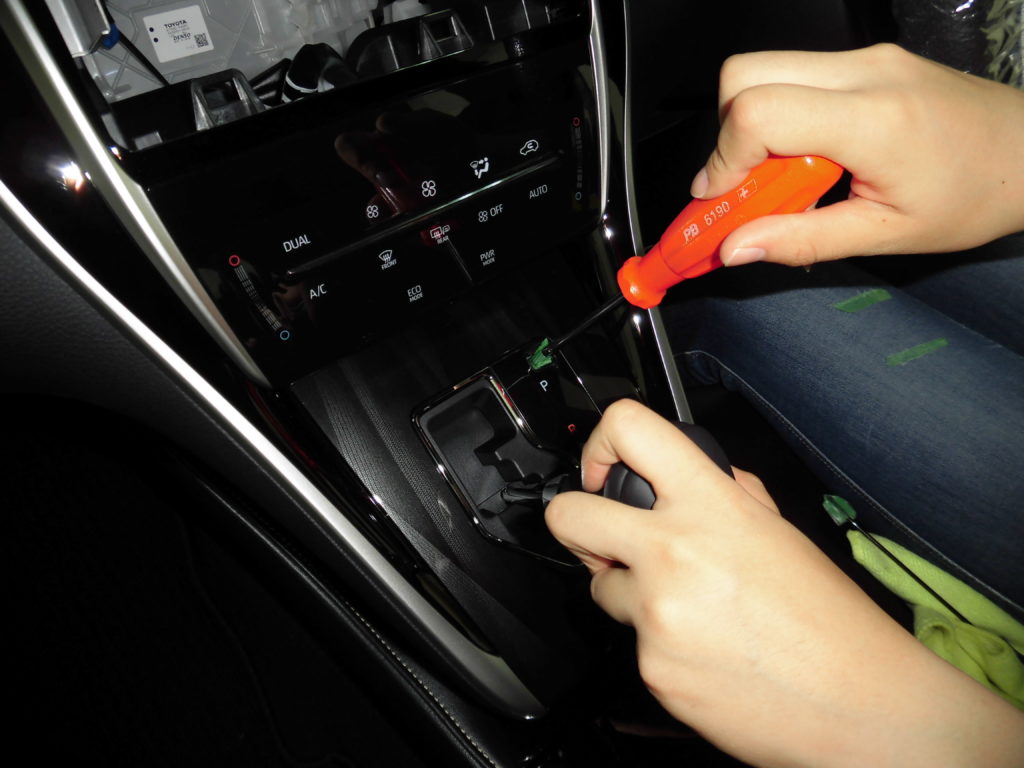

    シフトレバー 下げる

    シフトロックボタンをドライバー等で押しながら、シフトレバーをNまで下げます。

    工具
    ドライバー
  • 7
    シフトレバー 取外し

    シフトレバーを反時計回りにまわし、取外します。

  • 8
    サイドパネル(L) 取外し

    サイドパネルを取外します。

    工具
    内張りはがし
    フック
    4箇所
  • 9
    サイドパネル フック位置

    サイドパネルのフックは4箇所です。

  • 10
    サイドパネル(R) 取外し

    サイドパネル(R)も同様に取外します。

    フック
    4箇所
  • 11
    シフトレバーパネル 取外し

    シフトレバーパネルを取外します。

    • コネクターは取外しません。
  • 12
    ネジ(2箇所) 取外し

    ○印のネジを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • ネジの落下にご注意ください。
  • 13
    センターパネル一体 取外し

    センターパネル/サイドパネルを取外します。

    工具
    内張りはがし
    フック
    12箇所
    • 一体で取外せない場合は、サイドパネル、センターパネルの順で取外します。
  • 14
    センターパネル一体 フック位置

    センターパネル一体のフックは12箇所です。

  • 15
    エアコンコントロールパネル 取外し(1)

    エアコンコントロールパネルを取外します。

    フック
    4箇所
  • 16
    エアコンコントロールパネル フック位置

    エアコンコントロールパネルのフックは4箇所です。

  • 17
    エアコンコントロールパネル 取外し(2)

    エアコンコントロールパネルに接続されているコネクターを取外します。

  • 18
    純正ネジ 取外し

    ○印の純正ネジを取外します。

    工具
    ソケットレンチ(No.10)
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 19
    純正ブラケット一体 取外し

    純正ブラケット一体を取外します。

  • 20
    パネル 分解

    一体でとれたセンターパネルからサイドパネルを取外します。

    • 左右のパネルを取外します。
  • 21
    純正ブラケット(L)(R) 取外し

    ○印の純正ネジを取外し、純正ブラケットを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取外します。
  • 22
    パネル(L)(R) 切り離し

    斜線部分の切り取り箇所を数回に折り曲げる、又はニッパーを使用し、加工します。

    工具
    ニッパー
  • 23
    パネル 加工後

    パネルの加工後です。

  • 24
    純正ブラケット 取付穴位置

    ○印は純正ブラケットを取付けの際に使用する穴です。

  • 25
    純正ブラケット(L)(R) 取付け

    カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けてください。
  • 26
    パネル 取付け

    加工したパネルを重ね、○印をキット付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けてください。
  • 27
    純正パネル 取付け(1)

    純正パネルをカーAV下に取付けます。

  • 28
    純正パネル 取付け(2)

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けてください。
  • 29
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理をしてください)
    • 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 30
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

  • 31
    カーAV/配線コネクター 接続

    カーAV裏に配線コネクター/アンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 32
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 33
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー用コネクター(10P)
    ・リアスピーカー用コネクター(6P)
    ・車速用配線コネクター(5P)
    ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 34
    カーAV 取付け(1)

    カーAV下の○印部分にエアコンコントロールパネルに接続するコネクターを通します。

  • 35
    カーAV 取付け(2)

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を外します。
  • 36
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    ソケットレンチ(No.10)
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 37
    エアコンコントロールパネル 取付け

    配線コネクターを接続し、エアコンコントロールパネルを取付けます。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 38
    センターパネル 取付け

    センターパネルを取付けます。

  • 39
    サイドパネル(L)(R) 取付け

    サイドパネル(L)(R)を取付けます。

  • 40
    ネジ 取付け

    サイドパネル下の純正ネジを取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 41
    シフトレバーパネル 取付け

    シフトレバーパネルを取付けます。

  • 42
    サイドパネル 取付け

    サイドパネルを取付けます。

  • 43
    シフトノブ 取付け

    シフトノブを差し込み、時計回りにまわし取付けます。

  • 44
    シフトレバー 戻す

    シフトレバーをPの位置に戻します。

  • 45
    シフトロックボタンカバー 取付け

    シフトロックボタンカバーを取付けます。

  • 46
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-Y58D
