スペーシアカスタム バックカメラ変換コード取付方法

管理No:fy19024 登録日:2019年4月19日()

メーカー
スズキ
車種
スペーシアカスタム
年式
H29/12~現在
取付けタイプ
バックカメラ変換コード取付
使用キット
タイプ
全方位モニター付車
型式
MK53S
使用ナビゲーション
パイオニア製
  • 純正全方位モニターを市販カーAVで使用できるようにする変換アダプターです。

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

注1、純正全方位モニターを使用する場合、必ず車両の取扱説明書を参照してください。
注2、ガイドラインは表示されますが、正確に表示されない場合があります。
注3、取付けるカーAVの仕様によっては正常に映像が表示されない場合があります。
注4、スイッチの取付けには、車両側に未使用のスイッチホールがあることをご確認ください。

TPS060BA

アダプター、アダプターハーネス(5P/14P)、アダプターハーネス(12P/10P)、スイッチ、スイッチコード

※以下のショッピングモール(ワントップ運営)にて購入できます。

取付方法

  • 1
    作業開始

    ○印にスイッチを取付けます。

  • 2
    未使用スイッチ 取外し

    ハンドル下アンダーカバーを取外し、スイッチ裏から手前に押し出しスイッチを取外します。

    フック
    2箇所
  • 3
    センターパネル 取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 4
    パネル 取外し

    パネルを取外します。

    フック
    7箇所
    • フックの形状が違うため、取外しが硬くなっています。
  • 5
    カーAV 取外し(1)

    〇印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • ネジの落下にご注意ください。
  • 6
    カーAV 取外し(2)

    カーAVを取外します。

  • 7
    スイッチコード 引き回し

    写真のようにスイッチコードを引き回します。

    • 配線引き回しの際は車体/ネジ部分/シートレールなどの可動部には挟み込まないよう注意してください。また運転操作の妨げにならないようにまとめて固定してください。
  • 8
    配線 接続

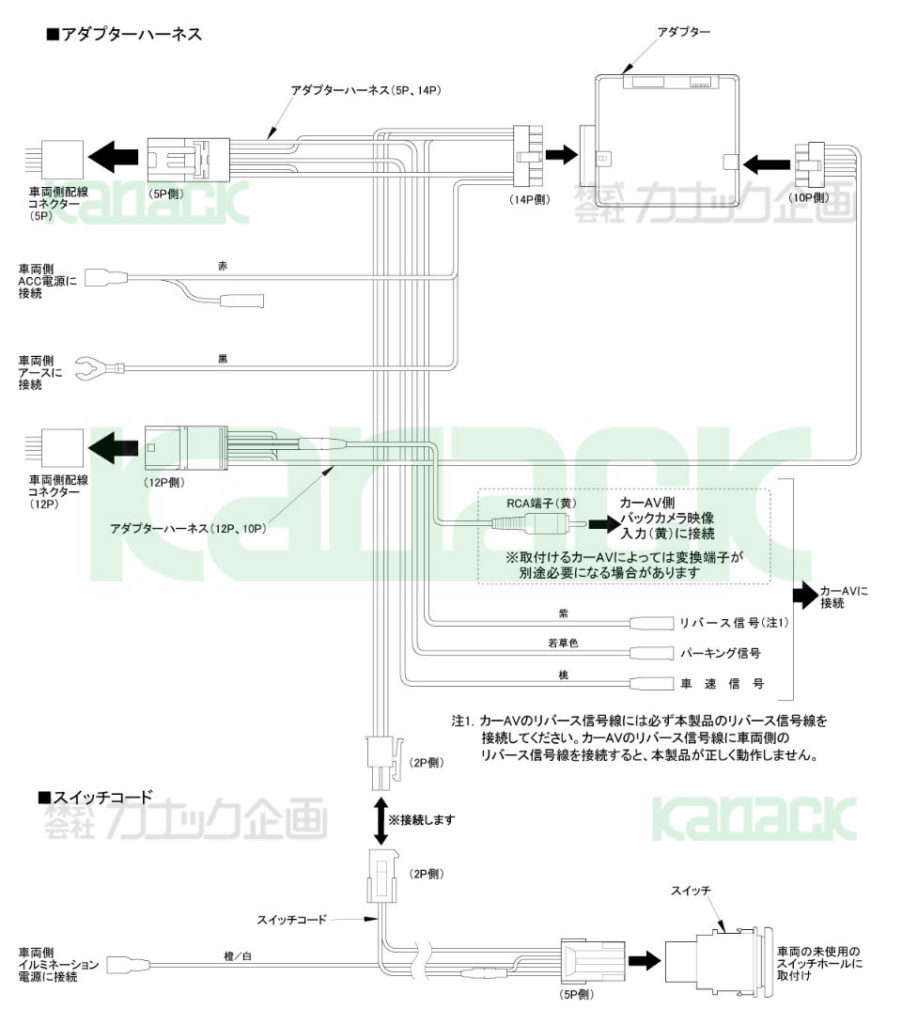

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVのリバース信号線には必ず本製品のリバース信号線を接続してください。カーAVのリバース信号線に車両側のリバース信号線を接続すると、本製品が正しく動作しません。
    • リード線の色及び仕様はJEITAに準じておりますがカーAVメーカーによってはリード線の色が異なる場合がありますのでメーカーの取扱説明書を参照してください。
    • 接続しない端子はビニールテープ等で絶縁処理をしてください。
  • 9
    カーAV 取付け

    配線接続後、カーAVを元に戻します。

    工具
    プラスドライバー(2番)
  • 10
    スイッチ 接続

    スイッチに配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 11
    スイッチ 取付け

    スイッチを車両側に取付けます。

  • 12
    アンダーカバー 取付け

    ハンドル下のアンダーカバーを取付けます。

  • 13
    取付完了

  • 14
    取付完了 映像
