ヴォクシー カーナビ・カーAV取付方法

管理No:fy17014 登録日:2016年12月19日()

メーカー
トヨタ
車種
ヴォクシー
年式
H26/1~H29/7
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
ZRR80G、ZRR80W、ZRR85G、ZRR85W、ZWR80G
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-Y53D (互換:KK-Y55DE/UA-Y53D )

※キットによって内容物が異なる場合があります。

パネル(L)(R) 、電源/フロントスピーカー用コネクター(10P) 、リアスピーカー用コネクター(6P) 、アンテナ電源用変換コード 、アンテナプラグ変換コード 、車速用配線コネクター(5P) 、M5×8ネジ:4本 、φ5×10タッピングネジ:4本 、M4×5ネジ:2本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    バッテリー(-端子)を外していきます。

  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)の横にあるナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 3
    バッテリー(-端子) 取外し(3)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 4
    バッテリー(-端子) 取外し(4)

    タオルなどで包んで他の金属と接触しないように保護します。

  • 5
    作業開始

    これからカーAV取付け作業を開始します。

  • 6
    シフトロックカバー 取外し

    シフトロックカバーの溝にピックツールを差し込み、取外します。

    工具
    ピックツール
    フック
    2箇所
  • 7
    シフトロックカバー フック位置

    シフトロックカバーのフックは2箇所です。

  • 8
    シフトレバー 下げる

    シフトロックボタンを押しながら、シフトレバーをNまで下げます。

    工具
    ピックツール
  • 9
    センターパネル 取外し

    ○印に内張りはがしを差し込み、取外します。

    工具
    内張りはがし
    フック
    7箇所
  • 10
    センターパネル フック位置

    センターパネルのフックは7箇所です。

  • 11
    クラスター 取外し

    クラスターを手前に引っ張り、取外します。

    フック
    14箇所
  • 12
    ハザードコネクター 取外し

    クラスター裏側中央のハザードコネクターを取外します。

  • 13
    コネクター 取外し

    クラスター裏右側のコネクターも同様に取外します。

  • 14
    クラスター フック位置

    クラスターのフックは14箇所です。

  • 15
    純正ブラケット(L)(R) 取外し

    純正ブラケット(L)(R)を取外します。

    工具
    ソケットレンチ(No.10)
    • ネジの落下にご注意ください。
  • 16
    純正ブラケット 取付け

    カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 17
    パネル(L)(R) 切り離し

    キット付属のパネル(L)(R)を数回折り曲げて切り離します。

    • 切り離しの際は、怪我をしないように十分注意してください。
  • 18
    パネル 取付け

    キット付属のパネルを重ね、○印をキット付属のネジ(2本)で取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 19
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等で絶縁処理をしてください。
    • 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 20
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

  • 21
    カーAV/配線コネクター 接続

    カーAV裏に配線コネクター、アンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 22
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 23
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・車速用配線コネクター(5P) ・リアスピーカー用コネクター(6P) ・電源/フロントスピーカー用コネクター(10P) ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 24
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(-端子)を外します。
  • 25
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    ソケットレンチ(No.10)
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。

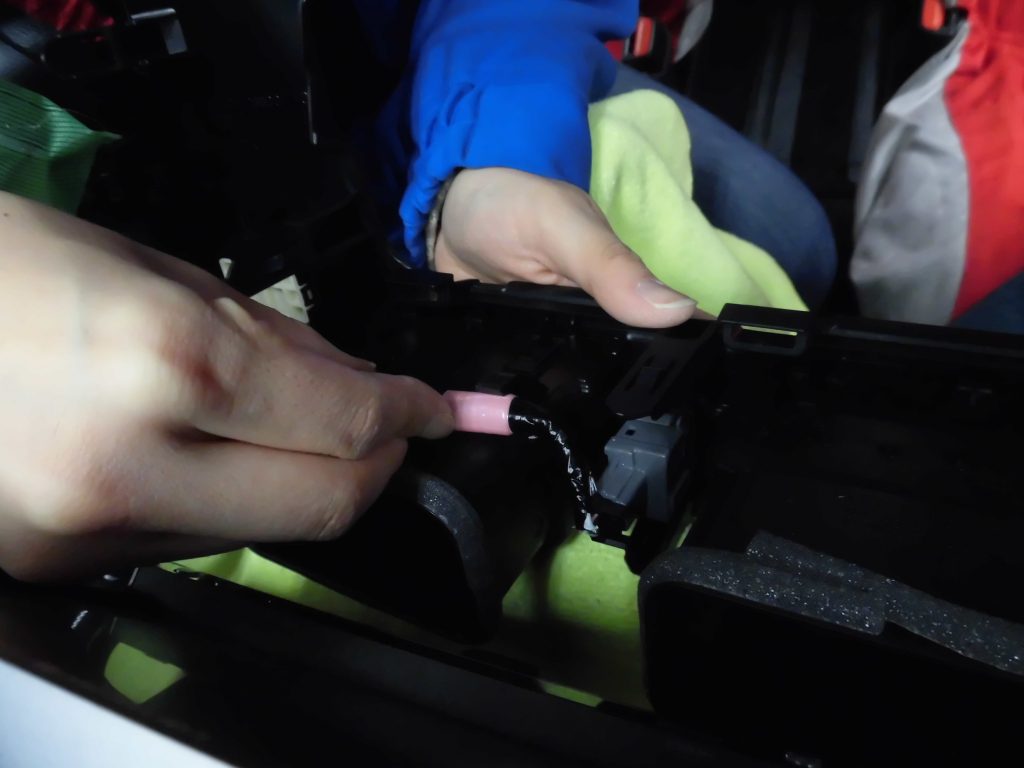

  • 26
    配線コネクター 接続

    クラスター裏にコネクター(2本)を接続し、 ハザードコネクターの配線をフックに固定します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 27
    クラスター 取付け

    クラスターを車両側へ取付けます。

  • 28
    センターパネル 取付け

    センターパネルを車両側へ取付けます。

  • 29
    シフトレバー 戻す

    シフトレバーをPに戻します。

  • 30
    シフトロックカバー 取付け

    シフトロックカバーを取付けます。

  • 31
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-Y53D (互換:KK-Y55DE/UA-Y53D )
