アクティトラック カーナビ・カーAV取付方法

管理No:fy16100 登録日:2016年7月7日()

メーカー
ホンダ
車種
アクティトラック
年式
H27/3~現在
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
AM/FMチューナー付CDプレイヤー付車
型式
HA8、HA9
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-H67D (互換:UA-H67D )

※キットによって内容物が異なる場合があります。

パネル 、パネルスペーサー 、ブラケット[パネル取付け用]:2枚 、電源/フロントスピーカー/リアスピーカー用コネクター(20P) 、アンテナプラグ変換コード 、アンテナ電源用変換コード 、M5×8ネジ:8本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

内張りはがし 、ソケットレンチ(No.10) 、プラスドライバー(2番) 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    バッテリー(-端子)を取外します。 バッテリーは車体の左側にあります。

  • 2
    バッテリー(-端子) 取外し(2)

    ○印のロックを解除し、カバーを取外します。

  • 3
    バッテリー(-端子) 取外し(3)

    バッテリー(-端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

    • 実際はAM/FMチューナー付CDプレイヤー付車になります。
  • 5
    センターパネル 取外し

    内張りはがしを差し込み、センターパネルを取外します。

    工具
    内張りはがし
    フック
    11箇所
  • 6
    センターパネル フック位置

    センターパネルのフックは11箇所です。

  • 7
    純正AM/FMチューナー付CDプレイヤー 取外し(1)

    ○印の純正ネジを取外します。 純正AM/FMチューナー付CDプレイヤーを取り出し、接続されているコネクターを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取外します。
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • 取外したネジは、カーAV取付け時に使用します。
    • ネジの落下にご注意ください。
    • 写真はブラケットのみですが、実車はAM/FMチューナー付CDプレイヤーが付いています。
  • 8
    純正ブラケット(L)(R) 取外し

    純正AM/FMチューナー付CDプレイヤーから純正ブラケットを取外します。

    • 写真は(L)です。(R)も同様に取外します。
    • 写真は実際とは異なります。
  • 9
    パネルスペーサー 貼り付け

    キット付属のパネルとパネルスペーサーを使用します。 パネルスペーサーをパネルの段差面に貼り付けます。

    • パネル貼り付け面の汚れや油分などをよく拭き取ってからパネルスペーサーを貼り付けてください。
  • 10
    パネル/ブラケット[パネル取付け用](L側) 取付け

    ○印にブラケット[パネル取付け用](L側)を重ね、カーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー(2番)
    • カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
  • 11
    パネル/ブラケット[パネル取付け用](R側) 取付け(1)

    ブラケット[パネル取付け用](L側)のフックをパネル内側面の溝にはめ込み、 ブラケット[パネル取付け用](R側)の溝にも差し込みます。

    • ブラケット[パネル取付け用](R側)を皿ネジをで取付ける前に行います。
  • 12
    パネル/ブラケット[パネル取付け用](R側) 取付け(2)

    ○印にブラケット[パネル取付け用](R側)を重ね、カーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー(2番)
    • カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
  • 13
    純正ブラケット(L)(R) 取付け

    純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けます。
  • 14

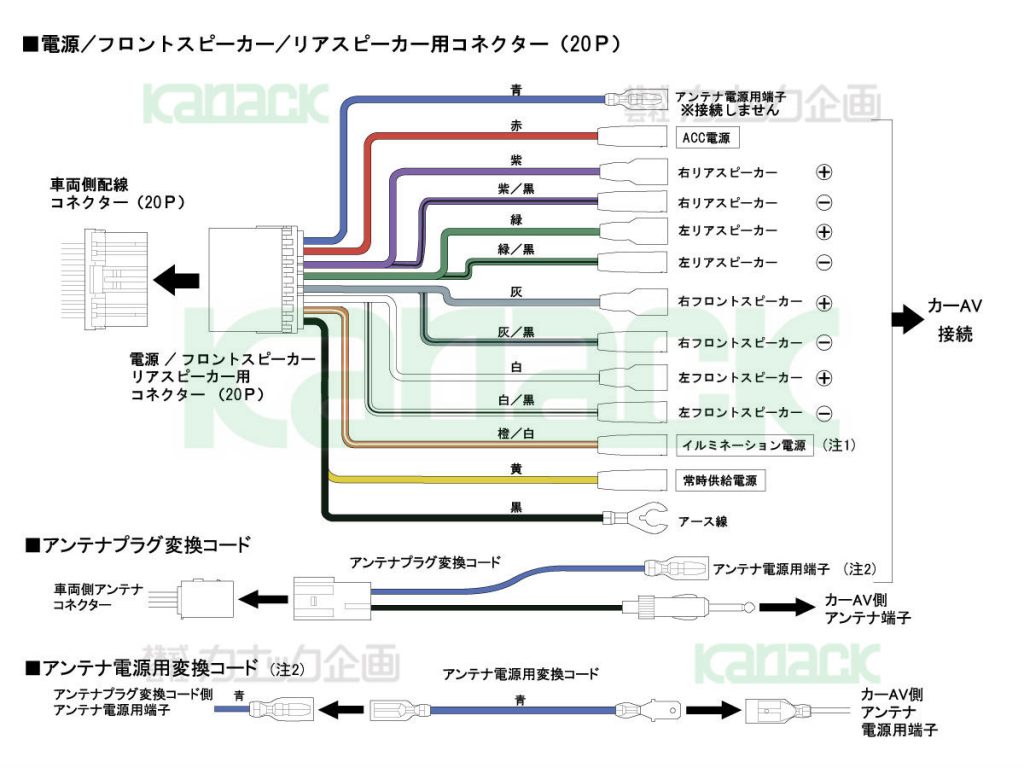

    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。接続しない端子はビニールテープ等で巻き付け絶縁処理をしてください。
    • 注2、カーAV側のアンテナ電源用端子がJ E I T A 以外の端子(平端子)の場合は、アンテナ電源用変換コードを使用します。
    • 配線引き回しの際は車体/ネジ部分シートレール等の可動部にはさみ込まないよう注意してください。また運転操作の妨げ(ステアリングやシフトレバー/ブレーキペダル等に巻きつけ)にならないようにまとめて固定してください。
  • 15
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 16
    配線コネクター/アンテナコード 接続

    カーAV裏にカーAV付属の配線コネクターとアンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 17
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー/リアスピーカー用コネクター(24P) ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 18
    車速信号 接続(1)

    ○印のネジを取外します。 メーターパネルを取外し、ハンドル側へ寄せます。

  • 19
    車速信号 接続(2)

    メーターパネル裏側にあるコネクター(32P)下段の右から9番目(水色コード)にカーAV側の車速信号用コードをエレクトロタップで接続します。

    工具
    ペンチ
  • 20
    パーキング信号 接続(1)

    サイドブレーキカバーを取外します。

  • 21
    パーキング信号 接続(2)

    サイドブレーキレバー根元にあるコネクター(1P)の茶コードにカーAV側のパーキング信号用コードをエレクトロタップで接続します。

    工具
    ペンチ
  • 22
    リバース信号 接続

    テールライト裏の緑コードにリバース信号用コードをエレクトロタップで接続します。

    工具
    ペンチ
  • 23
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側へはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 24
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けます。
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 25
    センターパネル 取付け

    センターパネルを取付けます。

    フック
    11箇所
  • 26
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-H67D (互換:UA-H67D )
