アクティトラック カーナビ・カーAV取付方法

管理No:fy16086 登録日:2016年6月10日()

メーカー
ホンダ
車種
アクティトラック
年式
H21/12~H27/3
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
AM/FMラジオ付車(1スピーカー)
型式
HA8、HA9
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-H78DS (互換:KK-H08DE/UA-H78DS )

※キットによって内容物が異なる場合があります。

パネル 、ブラケット[パネル取付け用]:2枚 、ブラケット(L)(R) 、パネルスペーサー 、電源/フロントスピーカー右用コネクター(20P) 、アンテナプラグ変換コード 、スピーカーコード(70cm)(フロントスピーカー左取付け用) 、スピードナット:2つ(フロントスピーカー左取付け用) 、M5×8ネジ:8本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

内張りはがし 、ソケットレンチ(No.10) 、プラスドライバー(2番/短軸タイプ) 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し

    カーAVを取付ける前にバッテリー(-端子)を取外します。

  • 2
    バッテリー(-端子) 取外し(1)

    ○印のロックを解除し、カバーを取外します。

  • 3
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    センターパネル 取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    11箇所
  • 6
    センターパネル フック位置

    センターパネルのフックは11箇所です。

  • 7
    純正カーラジオ 取外し(1)

    ○印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • 取外したネジは、カーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 8
    純正カーラジオ 取外し(2)

    純正カーラジオを取り出し、接続されているコネクターを取外します。

  • 9
    純正ネジ 取外し

    ○印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 10
    パネルスペーサー 貼り付け

    キット付属のパネルとパネルスペーサーを使用します。 パネルスペーサーをパネルの段差面に貼り付けます。

    • パネル貼り付け面の汚れや油分などをよく拭き取ってからパネルスペーサーを貼り付けてください。
  • 11
    パネル/ブラケット[パネル取付け用](L側) 取付け

    ○印にブラケット[パネル取付け用](L)を重ね、カーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー(2番)
    • カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
  • 12
    パネル/ブラケット[パネル取付け用](R側) 取付け(1)

    ブラケット[パネル取付け用](L側)のフックをパネル内側面の溝にはめ込み、 ブラケット[パネル取付け用](R側)の溝にも差し込みます。

    • ブラケット[パネル取付け用](R側)を皿ネジをで取付ける前に行います。
  • 13
    パネル/ブラケット[パネル取付け用](R側) 取付け(2)

    ○印にブラケット[パネル取付け用](R側)を重ね、カーAV付属の皿ネジで取付けます。

    工具
    プラスドライバー(2番)
    • カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
  • 14
    ブラケット(L)(R) 取付け

    キット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けます。
  • 15
    スピーカーカバー 取外し

    左側のスピーカーカバーを取外します。

    工具
    内張りはがし
    フック
    9箇所
  • 16
    ポケット 取外し

    ポケットを取外します。

    フック
    6箇所
  • 17
    スピードナット 取付け

    スピーカー取付溝にキット付属のスピードナットを取付けます。

  • 18
    スピーカーコード 引き回し

    スピーカー側からカーAV側へスピーカーコードを引き回します。

  • 19
    配線 接続

    スピーカーコードをスピーカー端子に接続します。

    • スピーカーに付属の変換コネクターを使用、 または接続端子側を加工して接続してください。
  • 20
    スピーカー 取付け

    短軸タイプのプラスドライバーでスピーカーを取付けます。

    工具
    プラスドライバー(2番/短軸タイプ)
    • スピーカーコードを挟みこまないように注意してください。
  • 21
    スピーカー 取付完了

  • 22
    配線 接続

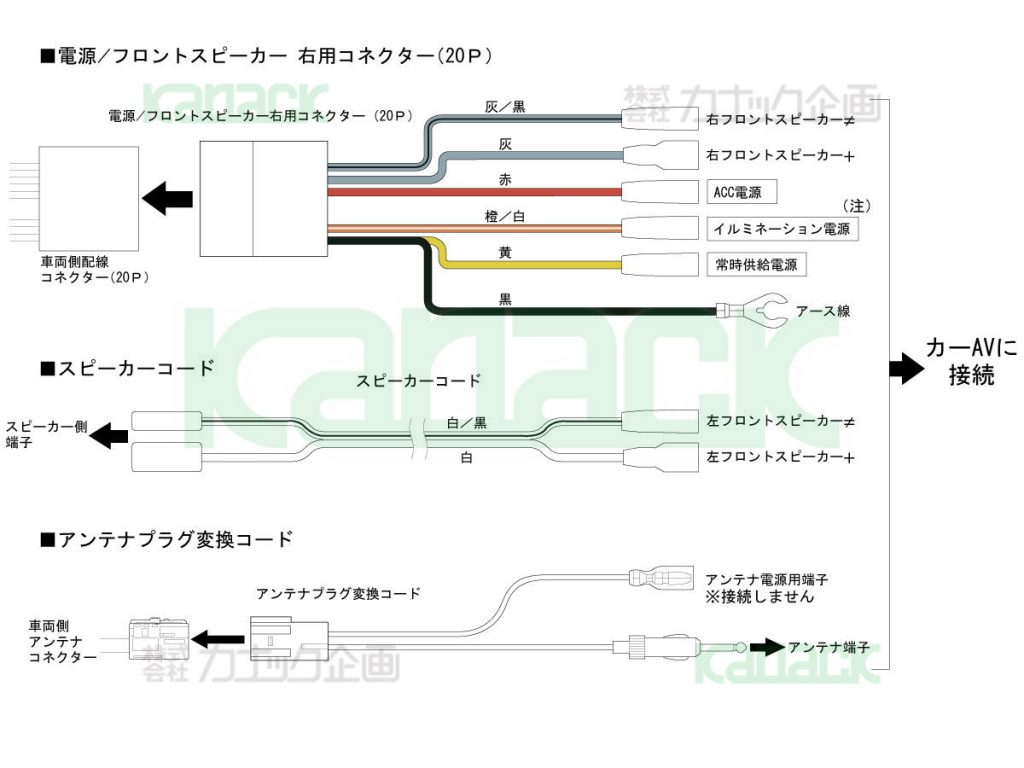

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子は絶縁処理をしてください。
    • カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 23
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 24
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー右用コネクター(20P) ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 25
    配線コネクター/アンテナコード 接続

    カーAV裏に配線コネクター/アンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 26
    車速信号 接続(1)

    ○印のネジを取外します。 メーターパネルを取外し、ハンドル側へ寄せます。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
  • 27
    車速信号 接続(2)

    メーターパネル裏側にあるコネクター(32P)下段の右から9番目(水色コード)にカーAV側の車速信号用コードをエレクトロタップで接続します。

    工具
    ペンチ
  • 28
    パーキング信号 接続(1)

    サイドブレーキカバーを取外します。

    工具
    内張りはがし
    フック
    15箇所
  • 29
    パーキング信号 接続(2)

    サイドブレーキレバー根元にあるコネクター(1P)の茶コードにカーAV側のパーキング信号用コードをエレクトロタップで接続します。

    工具
    ペンチ
  • 30
    リバース信号 接続

    運転席足元奥にあるコネクター(13P)下段の右から4番目(緑コード)にカーAV側のリバース信号用コードをエレクトロタップで接続します。

    工具
    ペンチ
  • 31
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側へはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 32
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 33
    センターパネル 取付け

    センターパネルを取付けます。

    工具
    ソケットレンチ(No.10)
  • 34
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-H78DS (互換:KK-H08DE/UA-H78DS )
