バレーノ カーナビ・カーAV取付方法

管理No：fy16099　登録日：2016年6月29日()

メーカー
スズキ
車種
バレーノ
年式
H28/3～現在
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
200ｍｍ窓口付車(オーディオレス車含む)
型式
WB32S、WB42S
使用ナビゲーション
パイオニア製　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-S80D (互換：KK-S79DE )

※キットによって内容物が異なる場合があります。

スペーサーブラケット ：2枚 、電源／フロントスピーカー／リアスピーカー用コネクター(20P) 、アンテナプラグ変換コード 、アンテナ電源用変換コード 、車速用配線コネクター(5P) 、クッションテープ：2枚 、M5×8ネジ：8本

使用工具

プラスドライバー 、ソケットレンチ(No.10) 、内張りはがし 、タオル 、保護テープ

取付方法

  • 1
    バッテリー(－端子)　取外し

    バッテリー(－端子)を取外します。 タオル等で包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ（No.10）
    • －端子と＋端子を接触させないでください。
    • 写真は実車とは異なります。
  • 2
    作業開始

    これからカーAV取付け作業を開始します。

  • 3
    グローブボックス　取外し

    グローブボックスを開き、矢印方向に押しながら取外します。

  • 4
    ハザードスイッチ　取外し

    グローブボックスのあった場所から手を入れ、後ろからハザードスイッチを押し出します。 この時、コネクター1本を取外します。

    フック
    8箇所
  • 5
    ハザードスイッチ　フック位置

    ハザードスイッチのフックは8箇所です。

  • 6
    オーディオレスパネル　取外し(1)

    オーディオレスパネルを取外します。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取外します。
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
    • 取外したネジはカーAV取付け時に使用します。
  • 7
    オーディオレスパネル　取外し(2)

    オーディオレスパネルを取外します。

    フック
    6箇所
  • 8
    オーディオレスパネル　フック位置

    オーディオレスパネルのフックは6箇所です。

  • 9
    ゴムブッシュ　取外し

    オーディオレスパネルからゴムブッシュを取外します。

  • 10
    パネル　取外し

    オーディオレスパネルからパネルを取外します。

    工具
    プラスドライバー（2番）
    • 取外したネジはカーAV取付け時に使用します。
  • 11
    クッションテープ　貼り付け

    カーAVにキット付属のクッションテープを貼り付けます。

    • 写真は天面です。底面も同様に貼り付けます。
    • 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
  • 12
    スペーサーブラケット／純正ブラケット(L)(R)　取付け(1)

    カーAVの左側にキット付属のスペーサーブラケットを重ねます。

    • ブラケットを取付ける際、取付けるカーAVによってはノーズ面がはみ出します。気になる場合は3連穴のいずれかの位置でお取付けください。
  • 13
    スペーサーブラケット／純正ブラケット(L)(R)　取付け(2)

    スペーサーブラケットの上に純正ブラケットを重ね、キット付属のネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
    • 純正ブラケットはグローブボックス内のブラケットを使用してください。
  • 14
    ゴムブッシュ　移設

    純正ブラケットについていたゴムブッシュを移設します。

    • 写真は(L)です。(R)も同様に取付けます。
  • 15
    パネル　取付け(1)

    パネルをカーAVの正面からはめ込みます。

  • 16
    パネル　取付け(2)

    パネルを純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取外します。
  • 17

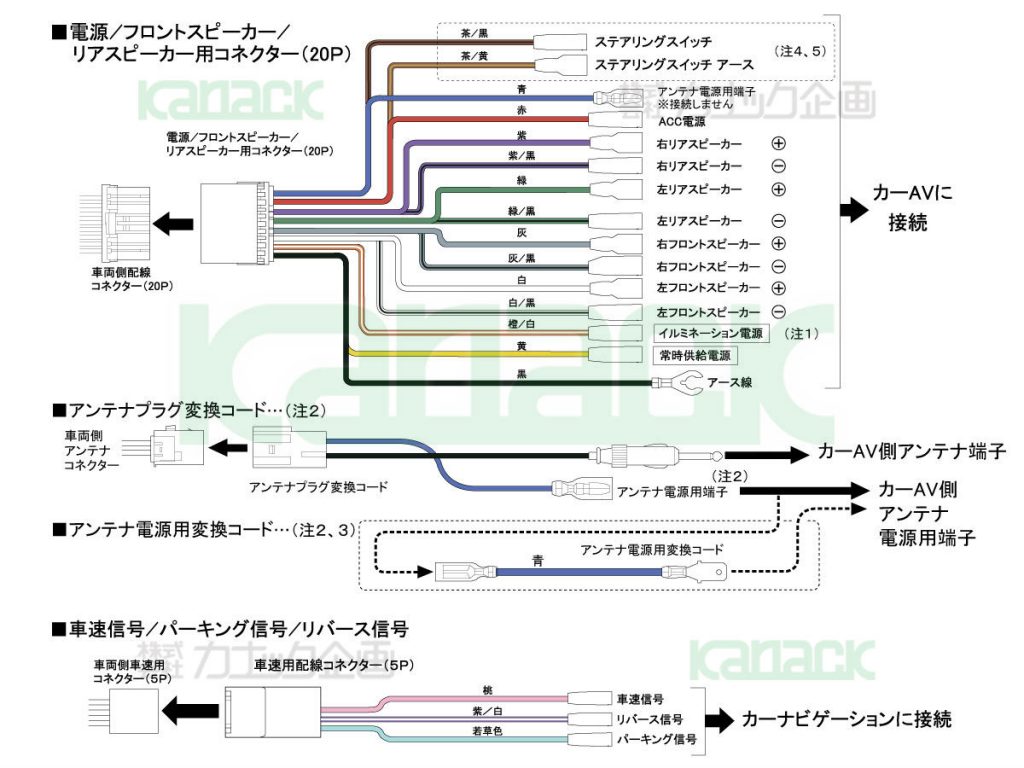

    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ絶縁処理をしてください。
    • 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 注3、ピラーアンテナ付車の場合は接続しません。
    • 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
    • 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
    • アンテナコードがカーAV取付部奥でクランプされていて短いため、接続しづらい場合はクランプを取外してください。
  • 18
    配線コネクター　接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー／リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P) ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 19
    配線コネクター／アンテナコード　接続

    カーAV裏に配線コネクター／アンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 20
    アース線　接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 21
    カーAV　取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
  • 22
    カーAV　固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に行ってください。
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 23
    ハザードスイッチ　取付け

    配線コネクターを接続し、ハザードスイッチを取付けます。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 24
    グローブボックス　取付け

    グローブボックスを取付けます。

  • 25
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）

使用したキット

NKK-S80D (互換：KK-S79DE )
