バレーノ 200mmカーナビ・カーAV取付方法

管理No:fy16098 登録日:2016年6月27日()

メーカー
スズキ
車種
バレーノ
年式
H28/3~現在
取付けタイプ
200mm カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
WB32S、WB42S
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-S81P

電源/フロントスピーカー/リアスピーカー用コネクター(20P) 、アンテナプラグ変換コード 、アンテナ電源用変換コード 、車速用配線コネクター(5P) 、クッションテープ 、M5×8ネジ:8本

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、タオル 、保護テープ

取付方法

  • 1
    バッテリー(-端子) 取外し

    バッテリー(-端子)を取外します。 タオル等で包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • 写真は実車とは異なります。
    • -端子と+端子を接触させないでください。
  • 2
    作業開始

    これからカーAV取付け作業を開始します。

  • 3
    グローブボックス 取外し

    グローブボックスを開き、矢印方向に押しながら取外します。

  • 4
    ハザードスイッチ 取外し

    グローブボックスのあった場所から手を入れ、後ろからハザードスイッチを押し出します。 この時、コネクター1本を取外します。

    フック
    8箇所
  • 5
    ハザードスイッチ フック位置

    ハザードスイッチのフックは8箇所です。

  • 6
    オーディオレスパネル 取外し(1)

    オーディオレスパネルを取外します。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取外します。
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
    • 取外したネジはカーAV取付け時に使用します。
  • 7
    オーディオレスパネル 取外し(2)

    オーディオレスパネルを取外します。

    フック
    6箇所
  • 8
    オーディオレスパネル フック位置

    オーディオレスパネルのフックは6箇所です。

  • 9
    ゴムブッシュ 取外し

    オーディオレスパネルからゴムブッシュを取外します。

    • 写真は(L)です。(R)も同様に取外します。
  • 10
    パネル 取外し

    オーディオレスパネルからパネルを取外します。

    工具
    プラスドライバー(2番)
    • 取外したネジはカーAV取付け時に使用します。
  • 11
    純正ブラケット(L)(R) 取付け

    純正ブラケットをカーAVに重ね、カーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
    • グローブボックス内のブラケットを使用してください。
  • 12
    パネル 取付け(1)

    パネルをカーAVの正面からはめ込みます。

  • 13
    パネル 取付け(2)

    パネルを純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 14

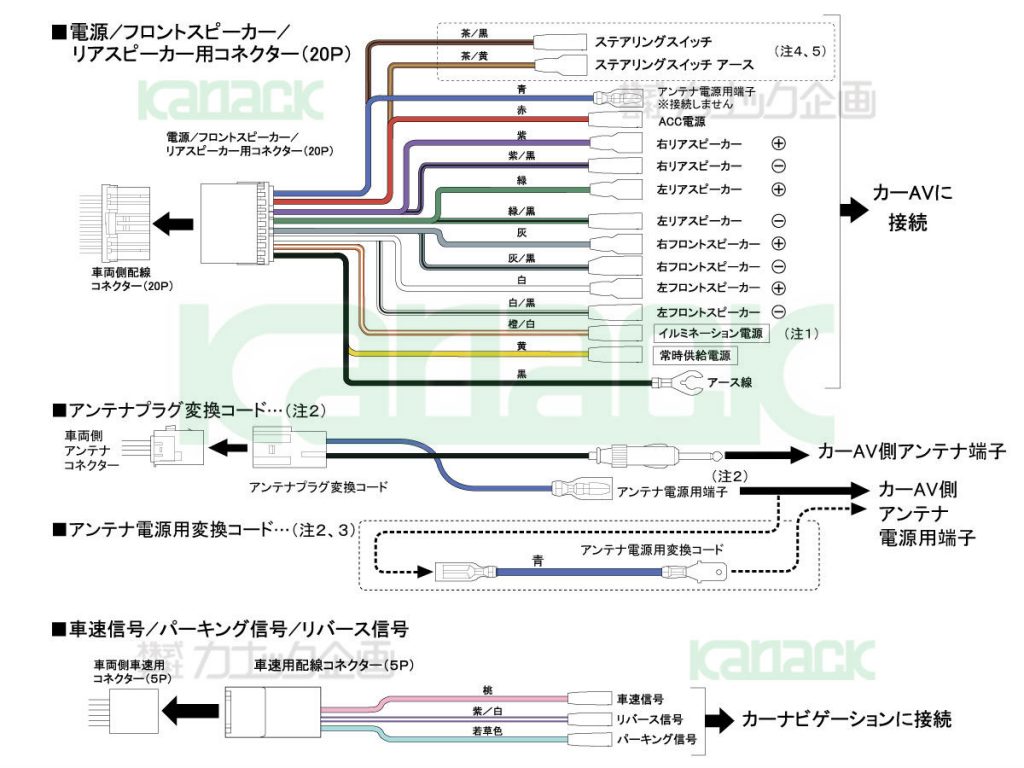

    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。 接続しない端子はビニールテープ絶縁処理をしてください。
    • 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
    • 注3、ピラーアンテナ付車の場合は接続しません。
    • 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
    • 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
    • アンテナコードがカーAV取付部奥でクランプされていて短いため、接続しづらい場合はクランプを取外してください。
  • 15
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー/リアスピーカー用コネクター(20P) ・車速用配線コネクター(5P) ・アンテナプラグ変換コード

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 16
    配線コネクター/アンテナコード 接続

    カーAV裏に配線コネクター/アンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 17
    ゴムブッシュ 移設

    純正ブラケットについていたゴムブッシュを移設します。

    • 写真は(R)です。(L)も同様に行います。
  • 18
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 19
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 20
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 21
    ハザードスイッチ 取付け

    配線コネクターを接続し、ハザードスイッチを取付けます。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 22
    グローブボックス 取付け

    グローブボックスを取付けます。

  • 23
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-S81P
