アクア カーナビ・カーAV取付方法

管理No:fy15001 登録日:2016年4月1日()

メーカー
トヨタ
車種
アクア
年式
H23/12~H26/12
取付けタイプ
カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
NHP10
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-Y54D (互換:KK-Y56DE )

※キットによって内容物が異なる場合があります。

パネル(L)(R) 、アンテナプラグ変換コード 、電源/フロントスピーカー用コネクター(10P) 、リアスピーカー用コネクター(6P) 、車速用配線コネクター(5P) 、アンテナ電源用変換コード 、M5×8ネジ:4本 、φ5×10タッピングネジ:4本 、M4×5ネジ:2本

使用工具

プラスドライバー(2番) 、内張りはがし 、ソケットレンチ(No.10) 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し

    バッテリー(-端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ(No.10)
    • -端子と+端子を接触させないでください。
  • 2
    純正センターパネル 取外し

    ○印に内張りはがしを差し込み、センターパネルを取外します。 この時、接続されている配線コネクターも取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 3
    センターパネル フック位置

    センターパネルのフックは8箇所です。

  • 4
    純正ブラケット(L)(R) 取外し

    ○印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 5

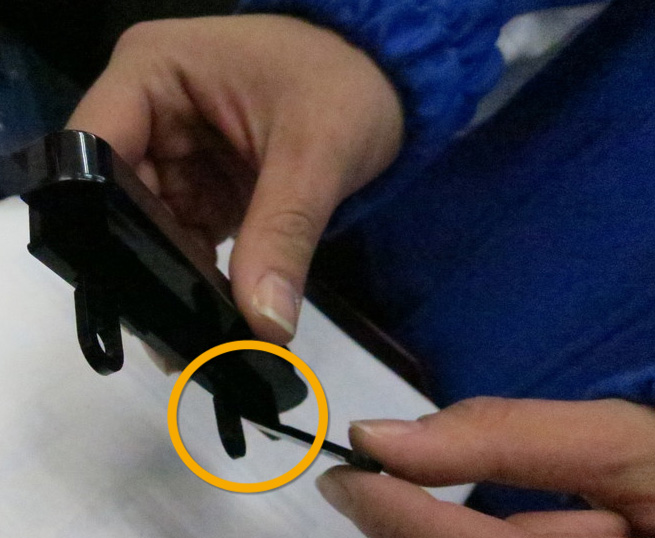

    パネル 加工

    キット付属のパネル(L)(R)を加工します。○印のネジ穴取付け部の長い2本を折り曲げ切り離します。

    • 切り離しの際、怪我をしないように注意してください。
  • 6
    純正ブラケット(L)(R)/パネル(L)(R) 取付け

    カーAVに純正ブラケットを重ね、ピンク○をカーAV付属のネジで取付けます。 オレンジ○にキット付属のパネル(L)(R)を重ね、キット付属のネジで共締めします。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 7
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等で絶縁処理をしてください。
    • 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 8
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

  • 9
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・アンテナプラグ変換コード ・電源/フロントスピーカー用コネクター(10P) ・リアスピーカー用コネクター(6P) ・車速用配線コネクター(5P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 10
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 11
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。 その後、○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
    • 取付け後、バッテリー(-端子)を仮接続し、カーAVが正常に動作するかを確認します。確認後、再度バッテリー(-端子)を外します。
  • 12
    センターパネル 取付け

    配線コネクター(2本)を接続し、センターパネルを取付けます。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 13
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

NKK-Y54D (互換:KK-Y56DE )
