2018年
-
2018年02月8日
ハリアー
- 1バッテリー(－端子) 取外し(1)
トランクルーム内側手前のカバーを取外します。
- 2バッテリー(－端子) 取外し(2)
トランクルーム内側上部のカバーを取外します。
- 3バッテリー(－端子) 取外し(3)
トランクルーム内左側のカバーを取外します。
- 4バッテリー(－端子) 取外し(4)
手前のカバー右側を持ち上げて取外します。
- 5バッテリー(－端子) 取外し(5)
手前のカバー左側を持ち上げて取外します。
- 6バッテリー(－端子) 取外し(6)
ソケットレンチを使い、横のナットを緩めバッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。
- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 7作業開始
これからカーAV取付け作業を開始します。
- 8シフトロックボタンカバー 取外し
溝にピックツールを差し込み、シフトロックボタンカバーを取外します。
- 工具
- ピックツール
- フック
- 2箇所
- 9シフトロックボタンカバー フック位置
シフトロックボタンカバーのフックは2箇所です。
- 10シフトレバー 下げる
シフトロックボタンをピックツール等で押しながらシフトレバーをNまで下げます。
- 工具
- ピックツール、又はドライバー
- 11シフトレバーノブ 取外し
シフトノブを反時計回りにまわし、取外します。
- 12シフトレバーカバー 取外し
○印に内張りはがしを差し込み、シフトレバーカバーを取外します。
- 工具
- 内張りはがし
- フック
- 6箇所
- 13シフトレバーカバー フック位置
シフトレバーカバーのフックは6箇所です。
- 14センターパネル 取外し
シフトレバーカバーを取外した箇所から手前に引き、センターパネルを取外します。
- フック
- 14箇所
- 15センターパネル フック位置
センターパネルのフックは14箇所です。
- 16純正ブラケット 取外し
○印の純正ネジ(4本)を取外します。
- 工具
- ソケットレンチ（No.10）
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 17パネル(L)(R) 切り離し
斜線部分の切り取り箇所を数回に折り曲げる、又はニッパーを使用し、加工してから使用します。
- 工具
- ニッパー
- 18パネル 加工後
パネルの加工後です。
- 19純正ブラケット(L)(R) 使用穴位置
○印は純正ブラケットを取付けの際に使用する穴です。
- 20純正ブラケット 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 21パネル 取付け
キット付属のパネルを重ね、〇印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 22配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理をしてください)
- 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 23配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 24カーAV／配線コネクター 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。

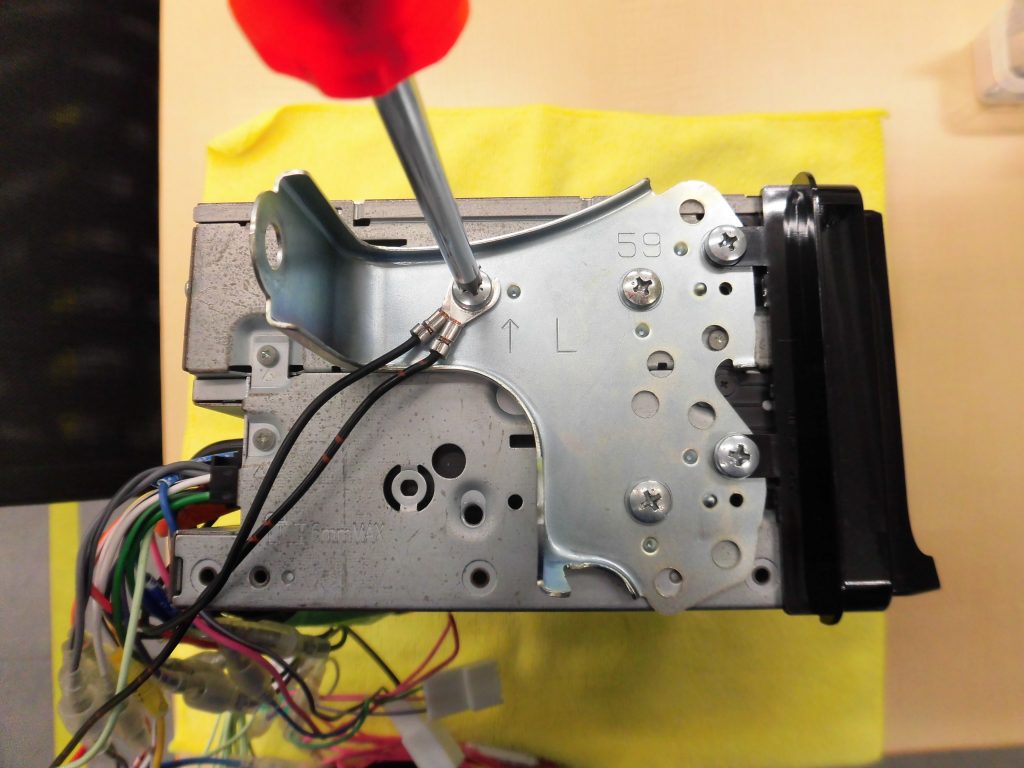

- 25アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 26配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 27カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 28カーAV 固定
○印を純正ネジで取付けます。
- 工具
- ソケットレンチ（No.10）
- 写真は(L)です。(R)も同様に取付けてください。
- 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
- ネジの落下にご注意ください。
- 29センターパネル 取付け
センターパネルを取付けます。
- 30シフトレバーカバー 取付け
シフトレバーカバーを取付けます。
- 31シフトレバーノブ 取付け
シフトレバーノブを時計回りにまわし、取付けます。
- 32シフトレバー 戻す
シフトレバーをPに戻します。
- 33シフトロックボタンカバー 取付け
シフトロックボタンカバーを取付けます。
- 34取付完了
バッテリー(－端子)を仮接続し、ハザードの動作確認を行います。確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年02月6日
ヴィッツ
- 1バッテリー(－端子) 取外し(1)
右側の後部座席のドアを開け、椅子の下のピンを取外します。
- 工具
- ピックツール
- ピンは2箇所あります。同様に取外してください。
- 2バッテリー(－端子) 取外し(2)
椅子の下のパネルを取外します。
- フック
- 2箇所
- 3座席下パネル フック位置
座席の下のパネルのフックは2箇所です。
- 4バッテリー(－端子) 取外し(3)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 5バッテリー(－端子) 取外し(4)
バッテリー(-端子)を取外します。
- －端子と＋端子を接触させないでください。
- 6バッテリー(－端子) 取外し(5)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 7作業開始
これからカーAV取付け作業を開始します。
- 8メーターパネル 取外し
メーターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 6箇所
- 9メーターパネル フック位置
メーターパネルのフックは6箇所です。
- 10アッパーボックス 開く
アッパーボックスを開きます。
- 11センタークラスター 取外し
○印に内張りはがしを差し込み、センタークラスターを取外します。
- 工具
- 内張りはがし
- フック
- 9箇所
- 12センタークラスター フック位置
センタークラスターのフックは9箇所です。
- 13センターパネル 取外し
センターパネルを取外します。
- フック
- 6箇所
- 14センターパネル フック位置
センターパネルのフックは6箇所です。
- 15純正ブラケット(L)(R) 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 16パネル(L)(R) 切り離し
斜線部分の切り取り箇所を数回に折り曲げる、又はニッパーを使用し、加工してから使用します。
- 工具
- ニッパー
- 切り込み箇所は裏側にあります。
- 切り離しの際はケガをしないように十分注意してください。
- 17パネル(L)(R) 切り離し後
切り離し後のパネルです。
- 18純正ブラケット(L)(R) 使用穴位置
○印は純正ブラケットを取付けの際に使用する穴です。
- 19純正ブラケット 取付け
カーAVに純正ブラケットを重ねます。○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 20パネル 取付け
キット付属のパネルを重ね、〇印をキット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 21配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理をしてください)
- 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 22配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 23カーAV／配線コネクター 接続
カーAV裏に配線コネクター／アンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 24アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 25配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
・アンテナプラグ変換コード- コネクターは確実にカチッと鳴るまで差し込んでください。
- 26カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
- 27カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
- ネジの落下にご注意ください。
- 28センターパネル 取付け
ハザードコネクターを接続し、センターパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 29クラスター 取付け
アッパーボックスを開け、クラスターを取付けます。
- 30メーターパネル 取付け
メーターパネルを取付けます。
- 31取付完了
バッテリー(－端子)を仮接続し、ハザードの動作確認を行います。確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年01月29日
クロスビー
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し(1)
内張りはがしを差し込みます。
- 工具
- 内張りはがし
- 6センターパネル 取外し(2)
センターパネルを取外します。
- 7センターパネル フック位置
- 工具
- センターパネルのフックは8箇所です。
- 8オーディオレスパネル 取外し(1)
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 取外した純正ネジはカーAV取付け時に使用します。
- 9オーディオレスパネル 取外し(2)
オーディオレスパネルを取外します。
- 10配線コネクター 取外し
オーディオレスパネル裏に接続されている配線コネクターを取外します。
- 11純正ブラケット(L)(R) 取外し
〇印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外してください。
- 12純正ブラケット(L)(R) 使用穴位置
純正ブラケット(L)(R)を取付ける時に使用する穴位置は、N穴です。
- 13純正ブラケット(L)(R) 取付け
カーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 14配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 注3、ピラーアンテナ付車の場合は接続しません。
- 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
- アンテナコードがカーAV取付部奥でクランプされていて短いため、接続しづらい場合はクランプを取外してください。
- 15配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 16アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 17配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー／リアスピーカー用コネクター(20P)
・車速用配線コネクター(5P) - 18アンテナコード 接続
カーAV裏にアンテナコードを接続します。
- 19カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 20カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 21センターパネル 取付け
センターパネルを取付けます。
- 22取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年01月26日
クロスビー
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し(1)
内張りはがしを差し込みます。
- 工具
- 内張りはがし
- 6センターパネル 取外し(2)
センターパネルを取外します。
- フック
- 8箇所
- 7センターパネル フック位置
センターパネルのフックは8箇所です。
- 8オーディオレスパネル 取外し(1)
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 取外した純正ネジはカーAV取付け時に使用します。
- 9オーディオレスパネル 取外し(2)
オーディオレスパネルを取外します。
- 10配線コネクター 取外し
オーディオレスパネル裏に接続されている配線コネクターを取外します。
- 11純正ブラケット(L)(R) 取外し
〇印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外してください。
- 12スペーサーブラケット(L)(R)／純正ブラケット(L)(R) 使用穴位置
○印は純正ブラケットとスペーサーブラケットを取付ける時に使用する穴位置です。
- 13スペーサーブラケット(L)(R)／純正ブラケット(L)(R) 取付け(1)
カーAVにキット付属のスペーサーブラケットを使用穴位置に重ねます。
- 14スペーサーブラケット(L)(R)／純正ブラケット(L)(R) 取付け(2)
スペーサーブラケットの上に純正ブラケットを重ねます。
- 15スペーサーブラケット(L)(R)／純正ブラケット(L)(R) 取付け(2)
○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 16クッションテープ 貼り付け
カーAVの上面・下面にキット付属のクッションテープを貼り付けます。
- 写真は上面です。下面も同様にクッションテープを貼り付けます。
- 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
- 17配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がカーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 注3、ピラーアンテナ付車の場合は接続しません。
- 注4、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注5、取付けるカーAVによってステアリングリモコン用コードの配線色は異なります。
- アンテナコードがカーAV取付部奥でクランプされていて短いため、接続しづらい場合はクランプを取外してください。
- 18配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 20配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー／リアスピーカー用コネクター(20P)
・車速用配線コネクター(5P)- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21アンテナコード 接続
カーAV裏にアンテナコードを接続します。
- 22カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 23カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 24センターパネル 取付け
センターパネルを取付けます。
- 25取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年01月25日
バモス
- 1バッテリー(－端子) 取外し(1)
バッテリーは○印のタンク下にあります。
- 2バッテリー(－端子) 取外し(2)
タンク部分に接続されているコネクター(2本)を抜き取り、タンクを持ち上げます。
- 3バッテリー(－端子) 取外し(3)
エンジンカバーの取っ手を持ち上げ、バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 4バッテリー(－端子) 取外し(4)
バッテリー(－端子)を取外します。 タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 5作業開始
これからカーAV取付け作業を開始します。
- 6センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 8箇所
- 7センターパネル フック位置
センターパネルのフックは8箇所です。
- 8純正カーAV 取外し(1)
○印の純正ネジを取外し、純正カーAVを取外します。
- 工具
- プラスドライバー（2番）
- 9純正カーAV 取外し(2)
純正カーAVを取外します。
- 10配線コネクター 取外し
純正カーAV裏に接続されている配線コネクター(3本)を取外します。
- 11純正ブラケット(L)(R) 取外し
○印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 12パネルスペーサー 貼り付け
キット付属のパネルにキット付属のパネルスペーサーを段差面に合わせ貼り付けます。
- 貼付面の汚れや油分などをよく拭き取ってからパネルスペーサーの裏面の保護紙をはがして貼り付けます。
- 13純正ブラケット／ブラケット[パネル取付け用] 使用穴位置
純正ブラケット／ブラケット[パネル取付け用]を共締めするときに、オレンジ○印の穴を使用します。 ブラケット[パネル取付け用]を取付けるときに、ピンクの○印の穴を使用します。
- 14ブラケット[パネル取付け用](R側) 取付け
カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
- 15パネル 取付け
取付けたブラケット[パネル取付け用]のフックにキット付属のパネルの溝を差し込み、カーAVのL側を上にします。
- 16パネル／ブラケット[パネル取付け用](L側) 取付け
キット付属のパネルの溝に取付けるブラケット[パネル取付け用]のフックを差し込みます。
- 17ブラケット[パネル取付け用](L側) 取付け
カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 18純正ブラケット 取付け
○印をカーAV付属のネジで取付けます。
- 写真は(L)です。(R)も同様に取付けます。
- 19配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等を巻き付けて絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 20カーAV／配線コネクター 接続
カーAV裏に配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21アース線 接続
○印にキットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 22配線コネクター 接続
車両側配線コネクターとカーAV配線コネクターを接続します。 ・ 電源／フロントスピーカー／リアスピーカー用コネクター (24P) ・アンテナプラグ変換コード
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 23カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 24カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 25センターパネル 取付け
センターパネルを取付けます。
- 26取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2018年01月12日
ハイゼットカーゴ
- 1バッテリー(－端子) 取外し(1)
助手席の足元のカーペットをめくり、○印のロックを外します。
- フック
- 2箇所
- 2バッテリー(－端子) 取外し(2)
エンジンカバーの取っ手を持ち上げ、助手席シートを倒します。
- 3バッテリー(－端子) 取外し(3)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 4バッテリー(－端子) 取外し(4)
バッテリー(－端子)を取外します。
- 5バッテリー(－端子) 取外し(5)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と+端子を接触させないでください。
- 6作業開始
これからカーAV取外し作業を開始します。
- 7センターパネル 取外し
○印に内張りはがしを差し込み、取外します。
- フック
- 15箇所
- 8ハザードコネクター 取外し
センターパネル裏に接続されているハザードコネクターを取外します。
- 9センターパネル フック位置
センターパネルのフックは15箇所です。

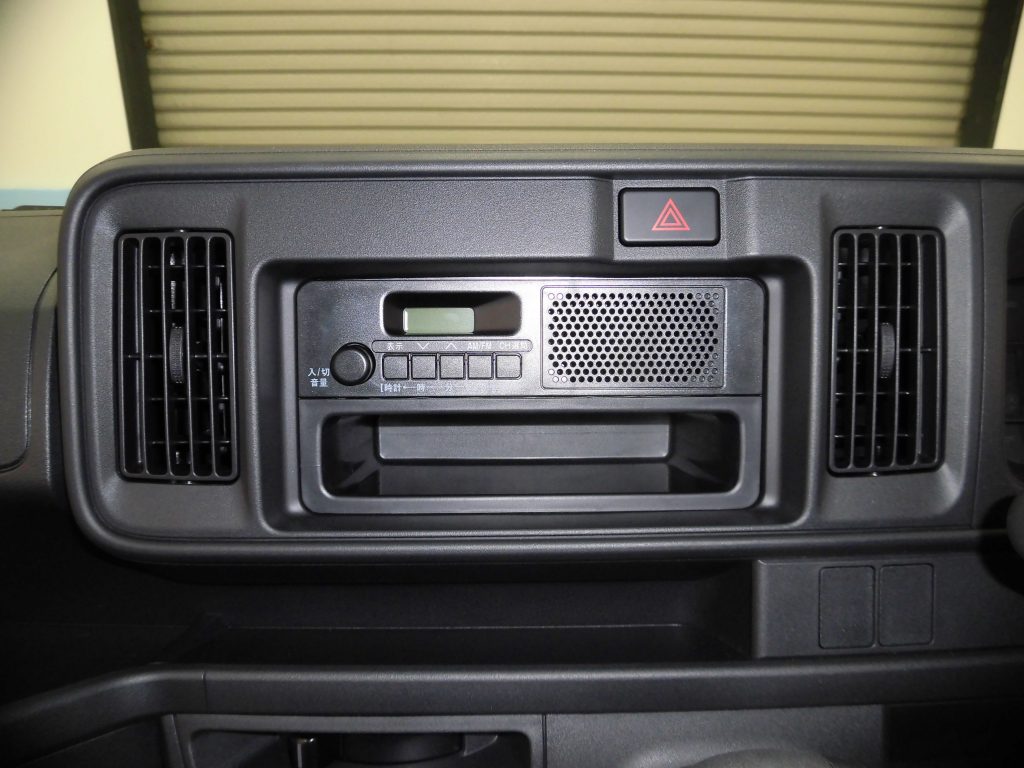

- 10AM／FMラジオ 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジ／タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
- ネジの落下にご注意ください。
- 11AM／FMラジオ 取外し(2)
AM／FMラジオを取外します。
- 12配線コネクター／アンテナコード 取外し
AM／FMラジオ裏に接続されている配線コネクターとアンテナコードを取外します。
- 13純正ブラケット 取外し
○印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
