2017年
-
2017年06月19日
ハイゼットキャディー
- 1バッテリー(－端子) 取外し
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し
○印に内張りはがしを差し込み、センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 10箇所
- 6センターパネル フック位置
センターパネルのフックは10箇所です。
- 7純正カーオーディオ 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 写真は(L)です。(R)も同様に取外してください。
- 取外した純正ネジ(2本)はカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 8純正カーオーディオ 取外し(2)
純正カーオーディオを取外します。
- 9配線コネクター／アンテナコード 取外し
純正カーオーディオに接続されている配線コネクター(3本)とアンテナコードを取外します。
- 10ブラケット／パネル 使用穴位置
オレンジ○印をブラケットを取付ける時に使用し、ピンク○印をパネルを取付ける時に使用します。
- 11ブラケット(L)(R) 取付け
○印にキット付属のブラケットを重ね、カーAV付属のネジ(3本)で取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 12パネル(L)(R) 取付け
パネル(L)(R)を切り離します。つなぎ部の切り込み箇所を数回折り曲げて離します。
- 切り離しの際は、怪我をしないように十分注意してください。
- 13パネル(L)(R) 取付け
○印にキット付属のパネル(L)のネジ穴を合わせ、キット付属のネジ(2本)で取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 14配線 接続

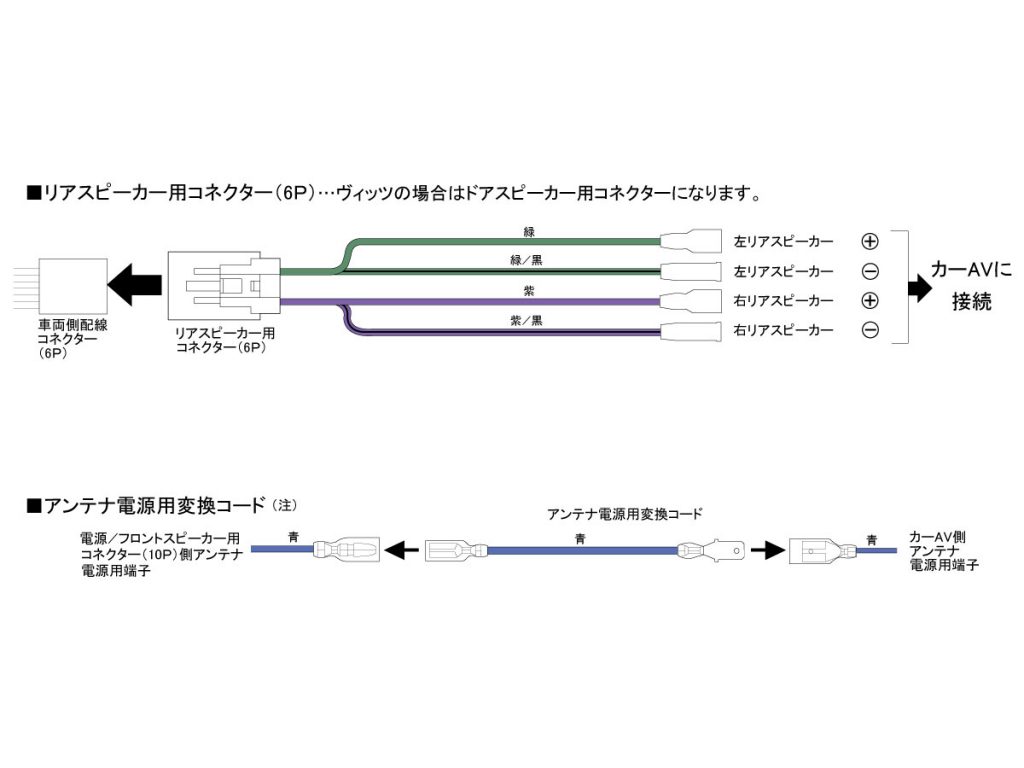

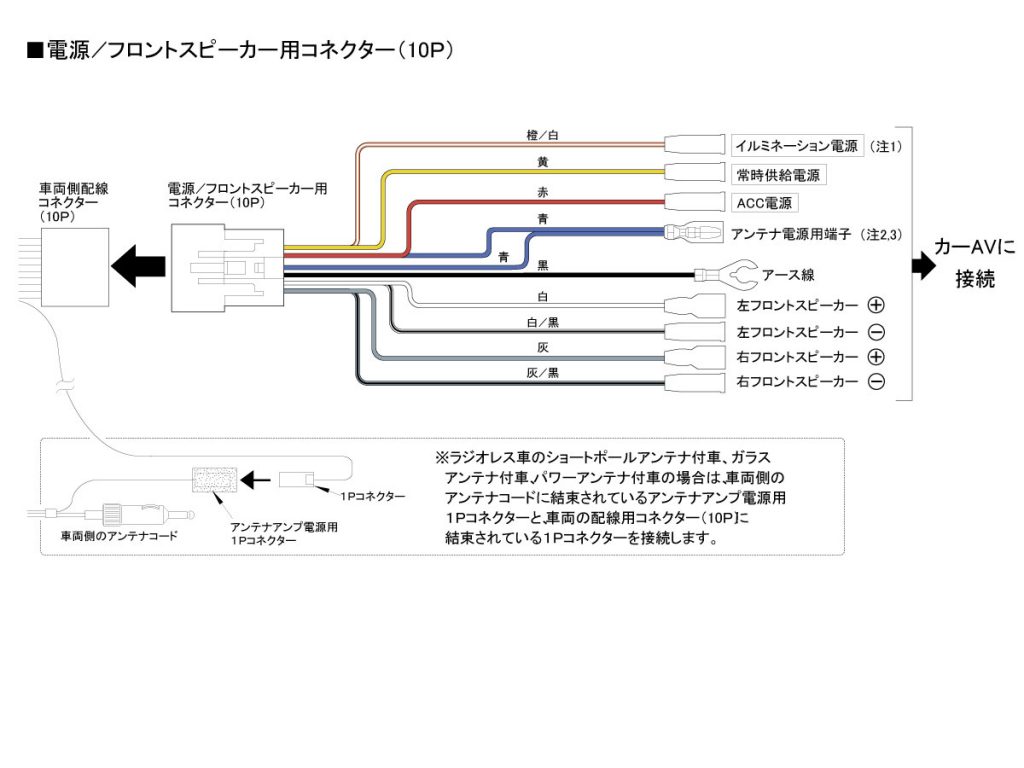

配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子は絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 15配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 16配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17アンテナコード 接続
カーAV裏にアンテナコードを接続します。
- 18アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 19配線コネクター 接続
車両側配線コネクターとカーAV配線コネクターを接続します。 ・電源／フロントスピーカー用コネクター(10P) ・リアスピーカー用コネクター(6P) ・車速用配線コネクター(5P)
- リアスピーカー用コネクター(6P)はリアスピーカーなし車には接続しません。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 21カーAV 固定
○を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 22センターパネル 取付け
センターパネルを取付けます。
- 23取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年06月16日
エクストレイル
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し
〇印に内張りはがしを差し込み、センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 10箇所
- 6コネクター 取外し
センターパネル裏のコネクター(4本)を取外します。
- 7センターパネル フック位置
センターパネルのフックは10箇所です。
- 8純正カーAV 取外し
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 9純正ブラケット 取外し
〇印の純正ネジを取外し、純正ブラケットを取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外してください。
- 10パネル 取付け(1)

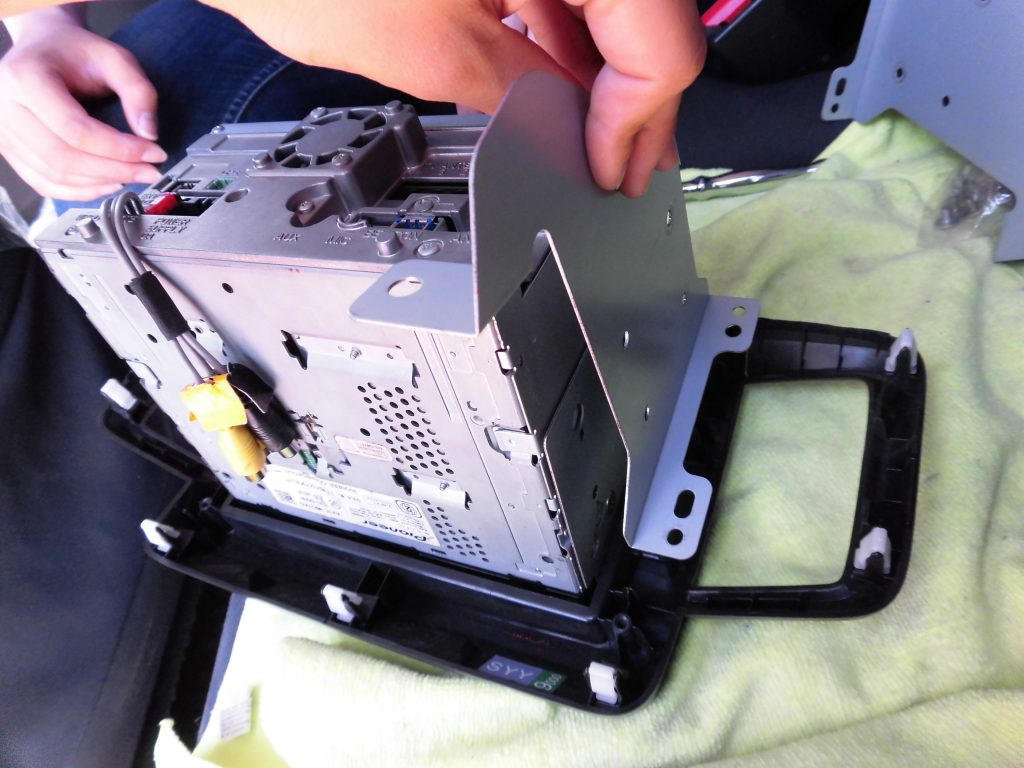

パネルをカーAV前方からはめ込みます。
- 取付けるカーAVがパイオニア製品の場合、パネル(B)を使用します。
- パネル(B)は幅の広い方を下側にして取付けます。
- 11パネル 取付け(2)
パネルとカーAVの4面を粘着シールで固定します。
- 貼付面の汚れや、油分などをよく拭き取ってから貼り付けます。
- 12スペーサー／純正ブラケット 取付け(1)
カーAVのN穴にスペーサーを重ねます。
- 13スペーサー／純正ブラケット 取付け(2)
スペーサーの上に純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 14配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーオーディオによっては、イルミネーション電源のない場合がありますが、その場合は接続しません。
- 注2、アンテナアンプ(増幅器)を装備している車両の場合、カーオーディオのオートアンテナ用(青)リード端子に接続することによりアンテナ受信性能を充分に得られ、雑音を軽減するシステムを活用できます。
- 注3、カーオーディオ側のアンテナ電源用端子が、JEITA以外の端子(平端子)または車両の接続端子形状
- 15配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 16配線コネクター 接続
カーAV裏に配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー用コネクター(10P) ・リアスピーカー用コネクター(6P)
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 18車速信号／パーキング信号／バック信号 接続
運転席右下のヒューズボックスの裏側にある車速用コネクター(4P)茶色に、キット付属の車速パルス用コネクター(4P)を使用して接続します。 L側リアサイドトリムを取外したフレーム側にあるバックランプ用コネクター(6P)の緑／白コードにカーナビゲーションからのバック信号＋側のコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 20カーAV 固定
○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 21アース線 接続
○印にアース線と純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 22コネクター 接続
センターパネルに配線コネクター(4本)を接続します。
- 23センターパネル 取付け
センターパネルを取付けます。
- 24取付完了
バッテリー(－端子)を仮接続し、ハザードの動作確認を行います。確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年06月6日
タントカスタム
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使用し、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これから異形オーディオ取外し作業を開始します。
- 5エアコンパネル 取外し
エアコンパネルを取外します。
- 6配線コネクター 取外し
エアコンパネルに接続されている配線コネクターを取外します。
- 7異形オーディオ 取外し(1)
異形オーディオ下の○印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合は、マグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 8異形オーディオ 取外し(2)
異形オーディオを手前に引っ張ります。
- 9異形オーディオ 取外し(3)
異形オーディオを取外します。
- 10配線コネクター 取外し
異形オーディオ裏に接続されている配線コネクター3本を取外します。
-
2017年06月5日
フリード
- 1バッテリー(－端子) 取外し(1)
ソケットレンチを使用し、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5シフトロックカバー 取外し(1)
シフトロックカバーの溝にピックツールを差し込みます。
- 工具
- ピックツール
- フック
- 2箇所
- 6シフトロックカバー 取外し(2)
シフトロックカバーを取外します。
- 7シフトレバー 下げる
ドライバー等でシフトロックボタンを押しながら、シフトレバーをNまで下げます。
- 工具
- プラスドライバー（2番）
- 8トレイ 取外し(1)
センターパネル下の○印に内張りはがしを差し込みます。
- 工具
- 内張りはがし
- フック
- 5箇所
- 9トレイ 取外し(2)
トレイを持ち上げ取外します。
- 10トレイ フック位置
トレイのフックは5箇所です。
- 11センターパネル 取外し(1)
センターパネル下部○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 12センターパネル 取外し(2)
センターパネル下部の溝に内張りはがしを差し込みます。
- 工具
- 内張りはがし
- フック
- 10箇所
- 13センターパネル 取外し(3)
センターパネルを取外します。
- 14配線コネクター 取外し

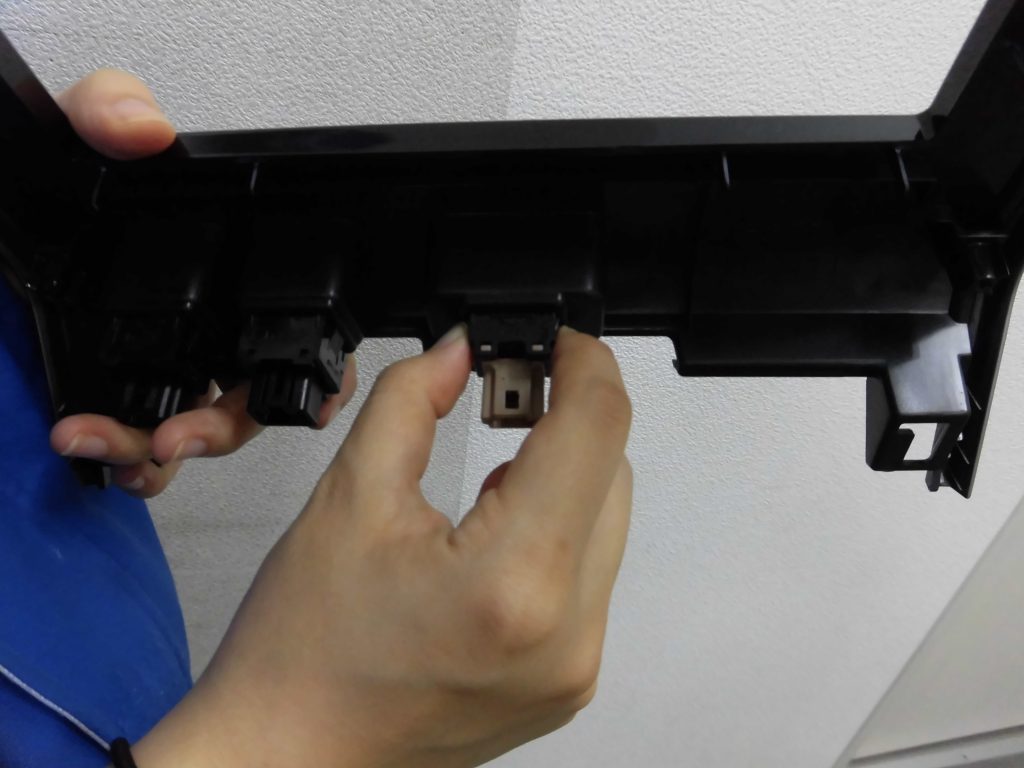

センターパネルに接続されているハザードコネクターを取外します。
- 15センターパネル フック位置
センターパネルのフックは10箇所です。
- 16エアダクト(L)(R) 取外し(1)
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- フック
- 2箇所
- 17エアダクト(L)(R) 取外し(2)
エアダクト(L)(R)を取外します。
- 18ブラケット[パネル取付け用]／ブラケット(L)(R) 使用穴位置
ピンクの○印にブラケット[パネル取付け用]、オレンジの○印はブラケット(L)(R)に使用する穴位置です。
- 19ブラケット[パネル取付け用] 使用穴位置
カーAVの使用穴位置に、ブラケット[パネル取付け用]の穴位置を重ね合わせます。
- 20ブラケット[パネル取付け用](L) 取付け
カーAVにキット付属のブラケット[パネル取付け用]を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
- 21パネル 取付け(1)
キット付属のパネル内側面の溝にブラケット[パネル取付け用](L)のフックをはめ込みます。
- 22パネル 取付け(2)
カーAVをR側にしてブラケット[パネル取付け用](R)の溝に差し込みます。
- 23パネル／ブラケット[パネル取付け用](R) 取付け
カーAVにキット付属のブラケット[パネル取付け用](R)を重ね、○印をカーAV付属の皿ネジで取付けます。
- 工具
- プラスドライバー（2番）
- カーAVの機種によりブラケットが固定できない場合があります。その場合、車両固定用ブラケットと共締めしてください。
- 24カーAV／センターパネル 取付け
センターパネル前方からカーAVを挿入します。
- 25センターパネル／ブラケット(L)(R) 取付け(1)
センターパネルにキット付属のブラケットを重ねます。
- 26センターパネル／ブラケット(L)(R) 取付け(2)
○印をキット付属のφ4×16タッピングネジで取付けます。
- 写真は(L)です。(R)も同様に取付けます。
- 27ブラケット(L)(R) 取付け
カーAVにキット付属のブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 28エアダクト(L)(R) 取付け(1)
センターパネル後方からエアダクト(L)(R)をはめ込みます。
- 29エアダクト(L)(R) 取付け(2)
○印を純正ネジで取付ます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 30配線 接続

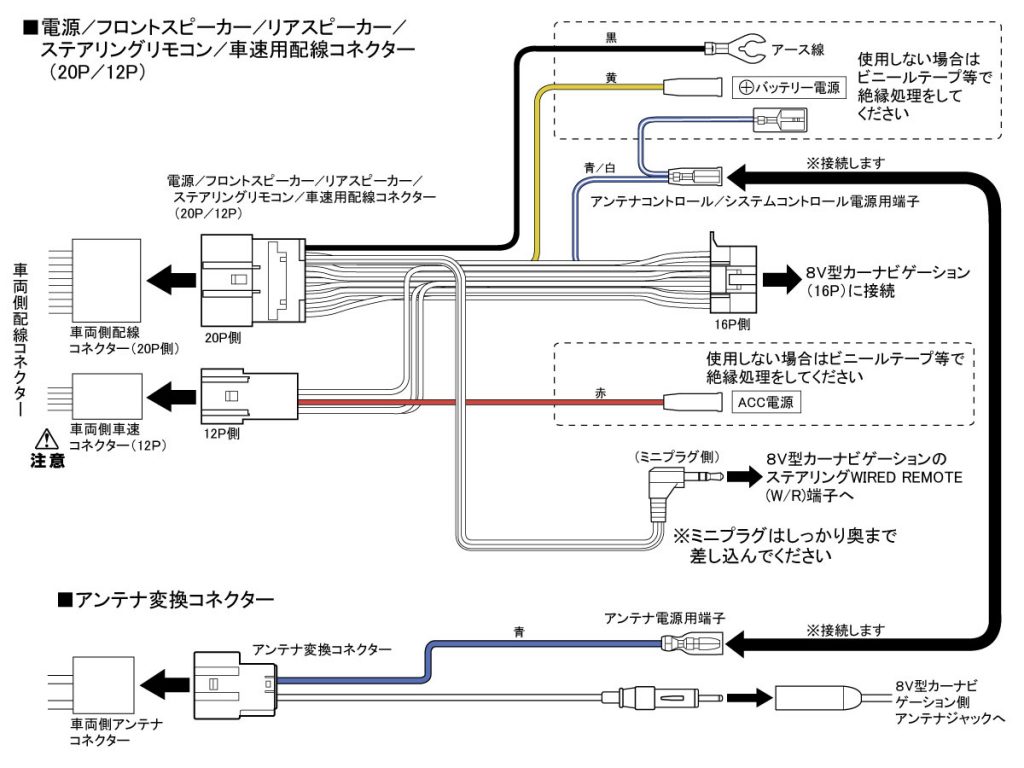

配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等を巻き付けて絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 31カーAV／配線コネクター 接続

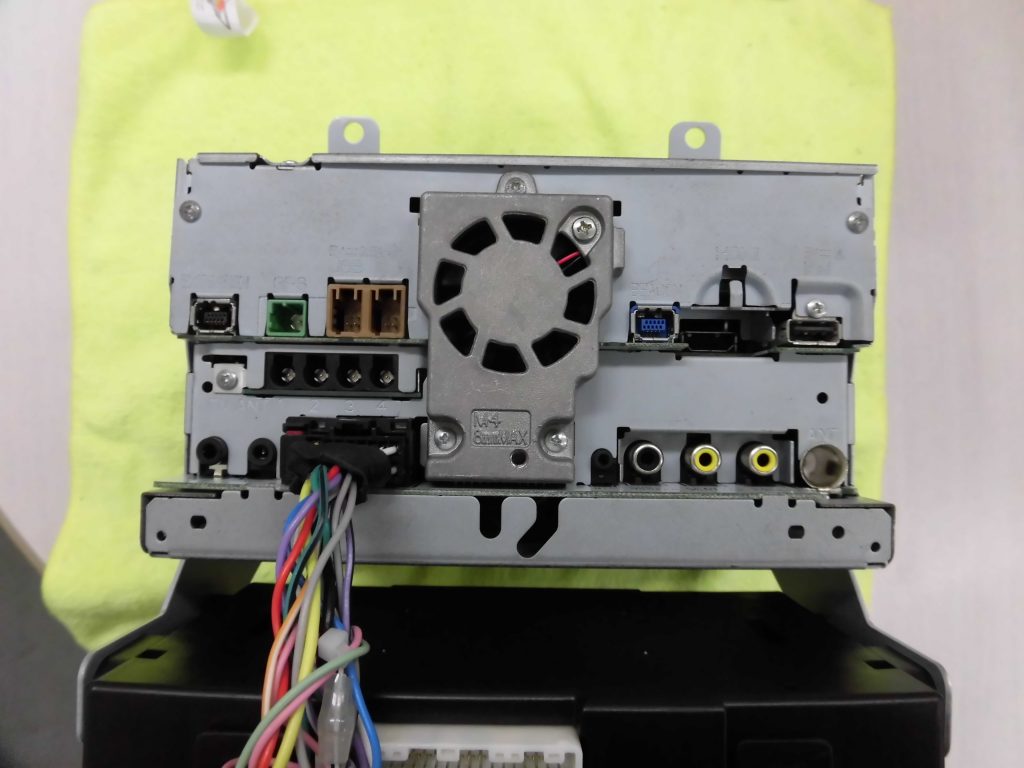

カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 32アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 33配線コネクター 接続

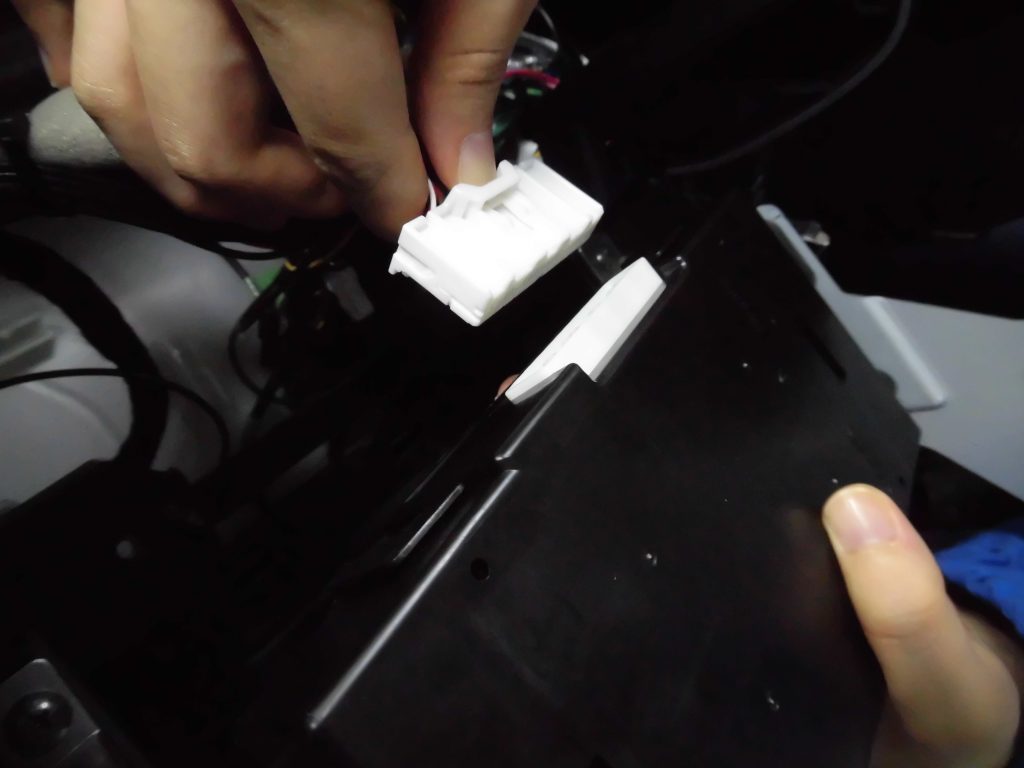

車両側配線コネクターに電源／フロントスピーカー／リアスピーカー用コネクター(24P)とアンテナプラグ変換コードを差し込みます。
- 34リバース／パーキング信号 接続
ハンドル裏ヒューズボックス内にある緑色配線コネクター(49P)の緑コード(左から2番目中段)とカーAV配線コネクターのリバース信号線(紫色)をエレクトロタップで接続します。 パーキングブレーキペダル上部にある橙色コードとカーAV配線コネクターのパーキング信号線(若草色)をエレクトロタップで接続します。
- 工具
- ペンチ
- 写真はハンドルコラム裏のヒューズボックス内にあるリバース信号です。
- 35配線コネクター 接続
センターパネルにハザードコネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 36カーAV 取付け(1)
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 取付け後、バッテリー(－端子)を仮接続し、ハザードランプとカーAVの動作確認を行ってください。確認後、再度バッテリー(－端子)を外します。
- 37カーAV 固定
○印を純正ネジで取付けます。
- 狭い場所にネジを取付る場合は、マグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 38トレイ 取付け
トレイを取付けます。
- 39シフトレバー 戻す
シフトレバーロックボタンをプラスドライバーで押しながら、シフトレバーをPに戻します。
- 工具
- プラスドライバー（2番）
- 40シフトレバーカバー 取付け
シフトレバーカバーを取付けます。
- 41取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年06月1日
ハイゼットカーゴ
- 1バッテリー(-端子) 取外し(1)
○印のロックを外し、エンジンカバーの取っ手を持ち上げます。
- フック
- 2箇所
- 2バッテリー(－端子) 取外し(2)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 3バッテリー(－端子) 取外し(3)
バッテリー(-端子)を取外します。
- －端子と＋端子を接触させないでください。
- 4バッテリー(－端子) 取外し(4)
タオルなどで包んで他の金属と接触しないように保護します。
- -端子と+端子を接触させないでください。
- 5作業開始
これからカーAV取付け作業を開始します。
- 6センターパネル 取外し(1)
内張りはがしを差し込みセンターパネルを手前に引っ張ります。
- 工具
- 内張りはがし
- フック
- 8箇所
- 7ハザードコネクター 取外し
センターパネル裏のハザードコネクターを取外します。
- 8センターパネル 取外し(2)
センターパネルを取外します。
- 9センターパネル フック位置
センターパネルのフックの位置は8箇所です。
- 10AM／FMラジオ 取外し
○印の純正ネジを取外しAM／FMラジオを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
- 写真は(L)です。(R)も同様に取外してください。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 11純正ブラケット(L)(R) 取外し
○印の純正ネジを取外し、ブラケット(L)(R)を取外します。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外してください。
- 12純正ブラケット(L)(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けてください。
- 13配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子は絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 14配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15アンテナコード 接続
車両側のアンテナコードをカーAV裏に接続します。
- 16アース線 接続
キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 17車速信号 接続
メーター裏のコネクター40Pの写真上段左から7番目(紫コード)にカーAV側の車速信号用コードをエレクトロタップで接続します。
- 18リバース信号 接続
メーター裏のコネクター40Pの写真下段左から10番目(灰コード)にカーAV側のリバース信号用コードをエレクトロタップで接続します。
- 19パーキング信号 接続
サイドブレーキ下の1Pコネクター(青コード)にカーAV側のパーキング信号用コードをエレクトロタップで接続します。
- 20カーAV 固定
配線コネクターを接続し、配線等を挟まないように注意し、カーAVを車両側にはめ込み純正ネジで取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 21ハザードコネクター 接続
センターパネル裏にハザードコネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 22センターパネル 取付け
センターパネルを取付けます。
- 23取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年06月1日
ハイゼットカーゴ
- 1バッテリー(-端子) 取外し(1)
○印のロックを外し、エンジンカバーの取っ手を持ち上げます。
- フック
- 2箇所
- 2バッテリー(－端子) 取外し(2)
ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 3バッテリー(－端子) 取外し(3)
バッテリー(-端子)を取外します。
- －端子と＋端子を接触させないでください。
- 4バッテリー(－端子) 取外し(4)
タオルなどで包んで他の金属と接触しないように保護します。
- -端子と+端子を接触させないでください。
- 5作業開始
これからカーAV取付け作業を開始します。
- 6センターパネル 取外し

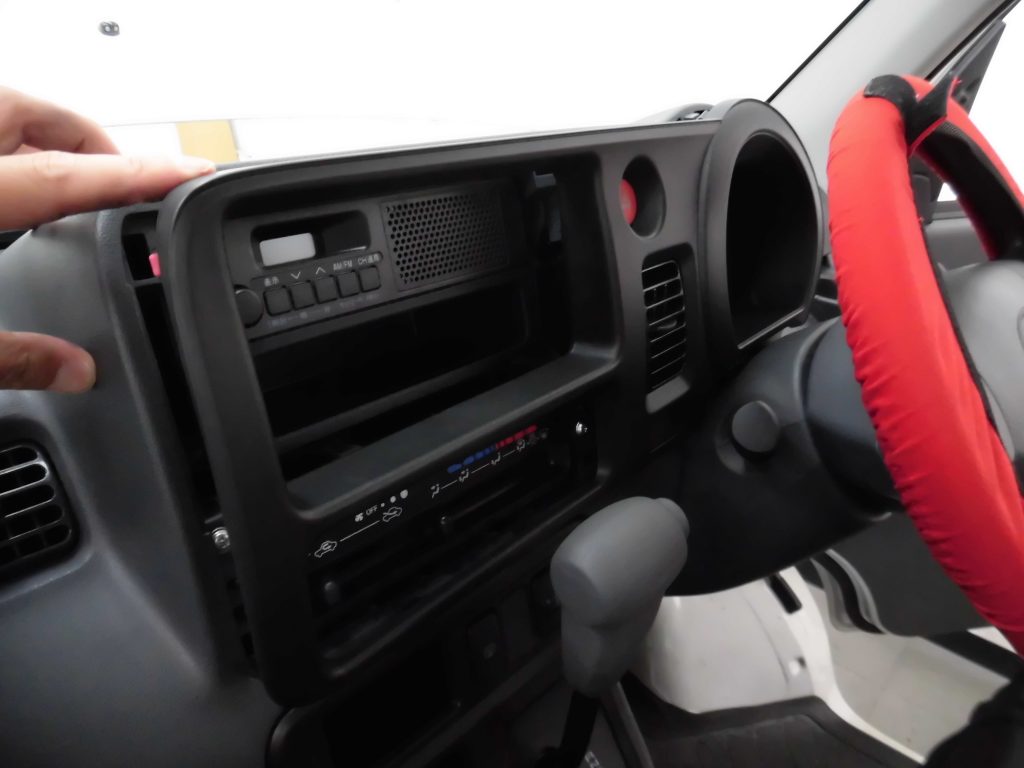

内張りはがしを差し込みセンターパネルを手前に引っ張ります。
- 工具
- 内張りはがし
- フック
- 8箇所
- 7ハザードコネクター 取外し
センターパネル裏のハザードコネクターを取外します。
- 8センターパネル フック位置
センターパネルのフックの位置は8箇所です。
- 9AM／FMラジオ 取外し
○印の純正ネジを取外しAM／FMラジオを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジ/タッピング等を止める場合は、マグネットにドライバーを60秒ほど接触させおくとドライバーが磁化して取付けがはかどります。
- 写真は(L)です。(R)も同様に取外してください。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 10純正ブラケット(L)(R) 取外し
○印の純正ネジを取外し、ブラケット(L)(R)を取外します。
- 写真は(L)です。(R)も同様に取外してください。
- 11ブラケット(L)(R) 使用穴位置
ブラケット(L)(R)を取付ける時に、○印の穴を使用します。
- 12ブラケット(L)(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 13ワッシャー／パネル(L)(R) 使用穴位置
ワッシャーとパネル(L)(R)を取付ける時に、ピンクの○印の穴を使用します。
- 14ワッシャー／パネル(L)(R) 取付け(1)
ピンクの○印にワッシャーを重ねます。
- 15ワッシャー／パネル(L)(R) 取付け(2)
ワッシャーの上にパネルを重ね、キット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外してください。
- 16配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、カーAVによっては、イルミネーション電源のない場合がありますが、その場合は接続しません。
- 注2、ショートポートアンテナ付車、ガラスアンテナ付車〔アンテナアンプ(増幅器)を装備している車両〕の場合カーAVのオートアンテナ用(青)リード端子に接続します。接続する事により、アンテナ受信性能を充分に得られ、雑音を軽減するシステムを活用出来ます。
- 注3、カーAV側のアンテナアンプ電源用端子がJEITA以外の端子(平端子)の場合は、アンテナアンプ・アンテナモーター電源用変換コードを使用します。
- 17配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 18配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 19アース線 接続
キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 20リバース信号 接続
メーター裏のコネクター40Pの写真上段左から7番目(紫コード)にカーAV側のリバース信号用コードをエレクトロタップで接続します。
- 21車速信号 接続
メーター裏のコネクター40Pの写真下段左から10番目(灰コード)にカーAV側の車速信号用コードをエレクトロタップで接続します。
- 22パーキング信号 接続
サイドブレーキ下の1Pコネクター(青コード)にカーAV側のパーキング信号用コードをエレクトロタップで接続します。
- 23カーAV 固定
配線コネクターを接続し、配線等を挟まないように注意し、カーAVを車両側にはめ込み純正ネジで取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 24ハザードコネクター 接続
センターパネル裏にハザードコネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 25センターパネル 取付け
センターパネルを取付けます。
- 26取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年05月30日
ミライース
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)を取外します。 ソケットレンチを使い、横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
- 4作業開始
これからカーAV取付け作業を開始します。
- 5センターパネル 取外し(1)
○印に内張りはがしを差し込みます。
- 工具
- 内張りはがし
- フック
- 8箇所
- 6センターパネル 取外し(2)
センターパネルを取外します。
- 7センターパネル フック位置
センターパネルのフックの位置は8箇所です。
- 8純正ネジ 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 取外したネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 9ブラケット(L)(R) 使用穴位置
ブラケット(L)(R)を取付ける時に、○印の穴位置を使用します。
- 10ブラケット(L)(R) 取付け(1)
カーAVの使用穴位置に純正オプション取付キット付属のブラケットを重ねます。
- 11ブラケット(L)(R) 取付け(2)
○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 12配線 接続(1)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等で絶縁処理をしてください。
- 注2、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 13配線 接続(2)
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 14配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15アース線 接続
市販の配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 16配線コネクター／アンテナコード 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・アンテナコード ・電源／フロントスピーカー用コネクター(10P) ・リアスピーカー用コネクター(6P) ・車速用配線コネクター(5P)
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVとハザードの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 18カーAV 固定
オレンジの○印を純正ネジで取付け、ピンクの○印を純正オプション取付キット付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 19センターパネル 取付け
センターパネルを取付けます。
- 20取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
-
2017年05月26日
ランディ
- 1バッテリー(－端子) 取外し(1)
ボンネットを開け、バッテリーカバーのクリップ2箇所を取外します。
- 2バッテリー(－端子) 取外し(2)
○印のクリップの溝にピックツールを差し込み、取外します。
- 工具
- ピックツール
- 3バッテリー(－端子) 取外し(3)
矢印の穴を指で押し、クリップを取外します。
- 4バッテリー(－端子) 取外し(4)
バッテリーカバーを取外します。
- 5バッテリー(－端子) 取外し(5)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 6バッテリー(－端子) 取外し(6)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 7バッテリー(－端子) 取外し(7)
タオルなどで包んで他の金属と接触しないように保護します。
- 8作業開始
これからカーAV取付け作業を開始します。
- 9シフトレバー 下げる
シフトロックボタンを押しながら、シフトレバーをNまで下げます。
- 工具
- ピックツール
- 10センターパネル上部パネル 取外し(1)
センターパネル上部のパネルに内張りはがしを差し込みます。
- 工具
- 内張りはがし
- フック
- 4箇所
- 11センターパネル上部パネル 取外し(2)
センターパネル上部のパネルを取外します。
- フックの形状が特殊なので取外す際、ご注意ください。
- 12センターパネル上部パネル フック位置
センターパネル上部パネルのフックは4箇所です。
- 13センターパネル 取外し(1)
センターパネル上部の純正ネジを取外し、手前に引っ張ります。
- 工具
- プラスドライバー（2番）
- フック
- 8箇所
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 14センターパネル 取外し(2)
センターパネルを取外します。
- 15配線コネクター 取外し(1)
センターパネルに接続されている配線コネクター(3本)を取外します。
- 16配線コネクター 取外し(2)
センターパネルに接続されている配線コネクター(2本)も取外します。
- 17センターパネル フック位置
センターパネルのフックの位置は8箇所です。
- 18純正ブラケット(L)(R) 取外し(1)
○印のネジにプラスドライバーを差し込みます。
- 工具
- プラスドライバー（2番）
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 19純正ブラケット(L)(R) 取外し(2)
純正ブラケット(L)(R)を取外します。
- 20エアコンオートアンプ 取外し
エアコンオートアンプに接続されているコネクターを取外します。
- 21純正ブラケット(L)(R) 取外し
エアコンオートアンプから純正ブラケット(L)(R)を取外します。
- 工具
- トルクスドライバー（T20）
- 写真は(L)です。(R)も同様に取外します。
- 22純正ブラケット(L) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 23エアコンオートアンプ(L) 取付け(1)
エアコンオートアンプを純正ブラケットの穴位置に合わせます。
- 24エアコンオートアンプ(L) 取付け(2)
エアコンオートアンプを取付けます。
- 工具
- トルクスドライバー（T20）
- 25純正ブラケット(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 26エアコンオートアンプ(R) 取付け
エアコンオートアンプを純正ブラケットの穴位置に合わせ、トルクスネジで取付けます。
- 工具
- トルクスドライバー（T20）
- 27配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注2、取付けするカーAVによってはステアリングリモコン用コードの配線色は異なります。
- 注3、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等を巻き付けて絶縁処理をしてください。
- 28配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 29アンテナコード 接続
カーAV裏にアンテナコードを接続します。
- 30アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 31配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー用コネクター(20P) ・車速用／ACC電源用配線コネクター（12P) ・アンテナ変換コネクター
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 32配線コネクター 接続
車両側のエアコンオートアンプコネクター(40P)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 33カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 34カーAV 固定(1)
カーAV上の○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 35カーAV 固定(2)
カーAV下の○印も純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 36センターパネル 取付け(1)
センターパネルを取付けます。
- 37センターパネル 取付け(2)
○印の純正ネジを取付けます。
- 38センターパネル上部パネル 取付け
センターパネル上部のパネルを取付けます。
- 39シフトレバー 戻す
シフトレバーをPに戻します。
- 40取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
-
2017年05月26日
ランディ
- 1バッテリー(－端子) 取外し(1)
ボンネットを開け、バッテリーカバーのクリップ2箇所を取外します。
- 2バッテリー(－端子) 取外し(2)
○印のクリップの溝にピックツールを差し込み、取外します。
- 工具
- ピックツール
- 3バッテリー(－端子) 取外し(3)
矢印の穴を指で押し、クリップを取外します。
- 工具
- ピックツール
- 4バッテリー(－端子) 取外し(4)
バッテリーカバーを取外します。
- 5バッテリー(－端子) 取外し(5)
バッテリー(－端子)の横のナットを緩めます。
- 工具
- ソケットレンチ（No.10）
- 6バッテリー(－端子) 取外し(6)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 7バッテリー(－端子) 取外し(7)
タオルなどで包んで他の金属と接触しないように保護します。
- 8作業開始
これからカーAV取付け作業を開始します。
- 9シフトレバー 下げる
シフトロックボタンを押しながら、シフトレバーをNまで下げます。
- 工具
- ピックツール
- 10センターパネル上部パネル 取外し(1)
センターパネル上部のパネルに内張りはがしを差し込みます。
- 工具
- 内張りはがし
- フック
- 4箇所
- 11センターパネル上部パネル 取外し(2)
センターパネル上部のパネルを取外します。
- フックの形状が特殊なので取外す際、ご注意ください。
- 12センターパネル上部パネル フック位置
センターパネル上部パネルのフックは4箇所です。
- 13センターパネル 取外し(1)
センターパネル上部の純正ネジを取外し、手前に引っ張ります。
- 工具
- プラスドライバー（2番）
- フック
- 8箇所
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 14センターパネル 取外し(2)
センターパネルを取外します。
- 15配線コネクター 取外し(1)
センターパネルに接続されている配線コネクター(3本)を取外します。
- 16配線コネクター 取外し(2)
センターパネルに接続されている配線コネクター(2本)も取外します。
- 17センターパネル フック位置
センターパネルのフックの位置は8箇所です。
- 18純正ブラケット(L)(R) 取外し(1)
○印のネジにプラスドライバーを差し込みます。
- 工具
- プラスドライバー（2番）
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 19純正ブラケット(L)(R) 取外し(2)
純正ブラケット(L)(R)を取外します。
- 20エアコンオートアンプ 取外し
エアコンオートアンプに接続されているコネクターを取外します。
- 21純正ブラケット(L)(R) 取外し
エアコンオートアンプから純正ブラケット(L)(R)を取外します。
- 工具
- トルクスドライバー（T20）
- 写真は(L)です。(R)も同様に取外します。
- 22純正ブラケット(L)(R) 使用穴位置
○印の穴位置を使用します。
- 23純正ブラケット(L) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 24エアコンオートアンプ(L) 取付け(1)
エアコンオートアンプを純正ブラケットの穴位置に合わせます。
- 25エアコンオートアンプ(L) 取付け(2)
エアコンオートアンプを取付けます。
- 工具
- トルクスドライバー（T20）
- 26純正ブラケット(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 27エアコンオートアンプ(R) 取付け
エアコンオートアンプを純正ブラケットの穴位置に合わせ、トルクスネジで取付けます。
- 工具
- トルクスドライバー（T20）
- 28パネル 取付け(1)
カーAV前方からパネルをはめ込みます。
- 29パネル 取付け(2)
○印のパネルと純正ブラケットをキット付属のネジで共締めします。
- 写真は(L)です。(R)も同様に取付けます。
- 30配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注1、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
- 注2、取付けするカーAVによってはステアリングリモコン用コードの配線色は異なります。
- 注3、橙／白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等を巻き付けて絶縁処理をしてください。
- 31アンテナ変換コネクター 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
- 32配線コネクター／アンテナコード 接続
カーAV裏にカーAV付属の配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 33アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 34配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー用コネクター(20P) ・車速用／ACC電源用配線コネクター（12P) ・アンテナ変換コネクター
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 35配線コネクター 接続
車両側のエアコンオートアンプコネクター(40P)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 36カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 37カーAV 固定
カーAV上の○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 38カーAV 固定
カーAV下の○印も純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 39センターパネル 取付け(1)
センターパネルを取付けます。
- 40センターパネル 取付け(2)
○印の純正ネジを取付けます。
- 41センターパネル上部パネル 取付け
センターパネルの上部のパネルを取付けます。
- 42シフトレバー 戻す
シフトレバーをPに戻します。
- 43取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
-
2017年05月26日
ランディ
- 1バッテリー(－端子) 取外し(1)
ボンネットを開け、バッテリーカバーのクリップ2箇所を取外します。
- 2バッテリー(－端子) 取外し(2)
○印のクリップの溝にピックツールを差し込み、取外します。
- 工具
- ピックツール
- 3バッテリー(－端子) 取外し(3)
矢印の穴を指で押し、クリップを取外します。
- 工具
- ピックツール
- 4バッテリー(－端子) 取外し(4)
バッテリーカバーを取外します。
- 5バッテリー(－端子) 取外し(5)
バッテリー(－端子)の横のナットを緩めます。
- 6バッテリー(－端子) 取外し(6)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
- 7バッテリー(－端子) 取外し(7)
タオルなどで包んで他の金属と接触しないように保護します。
- 8作業開始
これからカーAV取付け作業を開始します。
- 9シフトレバー 下げる
シフトロックボタンを押しながら、シフトレバーをNまで下げます。
- 工具
- ピックツール
- 10センターパネル上部パネル 取外し(1)
センターパネル上部のパネルに内張りはがしを差し込みます。
- 工具
- 内張りはがし
- フック
- 4箇所
- 11センターパネル上部パネル 取外し(2)
センターパネル上部のパネルを取外します。
- フックの形状が特殊なので取外す際、ご注意ください。
- 12センターパネル上部パネル フック位置
センターパネル上部パネルのフックは4箇所です。
- 13センターパネル 取外し(1)
センターパネル上部の純正ネジを取外し、手前に引っ張ります。
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 14センターパネル 取外し(2)
センターパネルを取外します。
- 15配線コネクター 取外し(1)
センターパネルに接続されている配線コネクター(3本)を取外します。
- 16配線コネクター 取外し(2)
センターパネルに接続されている配線コネクター(2本)も取外します。
- 17センターパネル フック位置
センターパネルのフックの位置は8箇所です。
- 18純正ブラケット(L)(R) 取外し(1)
○印のネジにプラスドライバーを差し込みます。
- 工具
- プラスドライバー（2番）
- 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 19純正ブラケット(L)(R) 取外し(2)
純正ブラケット(L)(R)を取外します。
- 20エアコンオートアンプ 取外し
エアコンオートアンプに接続されているコネクターを取外します。
- 21純正ブラケット(L)(R) 取外し
エアコンオートアンプから純正ブラケット(L)(R)を取外します。
- 工具
- トルクスドライバー（T20）
- 写真は(L)です。(R)も同様に取外します。
- 22センターパネル／アンダーパネル 取外し(1)
○印のネジを取外します。
- 工具
- プラスドライバー（2番）
- 23センターパネル／アンダーパネル 取外し(1)
純正のセンターパネルとアンダーパネルを取外します。
- 24センターパネル／エアコンスイッチパネル 取外し
純正のセンターパネルとエアコンスイッチパネルを取外します。
- 25スイッチ部 移設(1)
スイッチ部のフックを押しながらセンターパネルの前方に押します。
- フック
- 2箇所
- 26スイッチ部 移設(2)
スイッチ部(3箇所)を取外します。
- 27スイッチ部 移設(2)
キット付属のパネルに取外したスイッチ部を取付けます。
- 28パネル／アンダーパネル 取付け(1)
キット付属のパネルにアンダーパネルを取付けます。
- 29パネル／アンダーパネル 取付け(2)
○印をネジで取付けます。
- 工具
- プラスドライバー（2番）
- 30ブラケット(L)(R) 使用穴位置(1)
使用する穴位置は、T穴です。
- 31ブラケット(L)(R) 使用穴位置(2)
カーAVのT穴にブラケットの穴位置を合わせます。
- 32純正ブラケット(L) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 33エアコンオートアンプ(L) 取付け(1)
エアコンオートアンプを純正ブラケットの穴位置に合わせます。
- 34エアコンオートアンプ(L) 取付け(2)
エアコンオートアンプを取付けます。
- 35純正ブラケット(R) 取付け
カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。
- 36エアコンオートアンプ(R) 取付け
エアコンオートアンプを純正ブラケットの穴位置に合わせ、トルクスネジで取付けます。
- 37配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 38配線コネクター／アンテナコード 接続
カーAV裏に配線コネクターとアンテナコードを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 39アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 40配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源／フロントスピーカー用コネクター(20P) ・車速用／ACC電源用配線コネクター（12P) ・アンテナ変換コネクター
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 41配線コネクター 接続
車両側のエアコンオートアンプコネクター(40P)を接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 42カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- 43カーAV 固定(1)
カーAV上の○印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
- ネジの落下にご注意ください。
- 44カーAV 固定(2)
カーAV下の○印も純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- 45センターパネル 取付け(1)
センターパネルを取付けます。
- 46センターパネル 取付け(2)
- 工具
- プラスドライバー（2番）
- 47エアコンスイッチパネル 取付け
エアコンスイッチパネルを取付けます。
- 48センターパネル上部パネル 取付け
センターパネル上部のパネルを取付けます。
- 49シフトレバー 戻す
シフトレバーをPに戻します。
- 50取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
