ランディ 200mmカーナビ・カーAV取付方法

管理No:fy17050 登録日:2017年5月26日()

メーカー
スズキ
車種
ランディ
年式
H28/12~現在
取付けタイプ
200mm カーナビ・カーAV取付
使用キット
タイプ
200㎜窓口付車(オーディオレス車含む)
型式
SGC27
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-N62P

電源/フロントスピーカー/リアスピーカー用コネクター(20P) 、車速用/ACC電源用配線コネクター(12P) 、アンテナ変換コネクター 、アンテナ電源用変換コード 、車速用配線コネクター(12P) 、M5×8ネジ:6本

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、トルクスドライバー(T20) 、ピックツール 、内張りはがし 、保護テープ 、タオル

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ボンネットを開け、バッテリーカバーのクリップ2箇所を取外します。

  • 2
    バッテリー(-端子) 取外し(2)

    ○印のクリップの溝にピックツールを差し込み、取外します。

    工具
    ピックツール
  • 3
    バッテリー(-端子) 取外し(3)

    矢印の穴を指で押し、クリップを取外します。

  • 4
    バッテリー(-端子) 取外し(4)

    バッテリーカバーを取外します。

  • 5
    バッテリー(-端子) 取外し(5)

    バッテリー(-端子)の横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 6
    バッテリー(-端子) 取外し(6)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 7
    バッテリー(-端子) 取外し(7)

    タオルなどで包んで他の金属と接触しないように保護します。

  • 8
    作業開始

    これからカーAV取付け作業を開始します。

  • 9
    シフトレバー 下げる

    シフトロックボタンを押しながら、シフトレバーをNまで下げます。

    工具
    ピックツール
  • 10
    センターパネル上部パネル 取外し(1)

    センターパネル上部のパネルに内張りはがしを差し込みます。

    工具
    内張りはがし
    フック
    4箇所
  • 11
    センターパネル上部パネル 取外し(2)

    センターパネル上部のパネルを取外します。

    • フックの形状が特殊なので取外す際、ご注意ください。
  • 12
    センターパネル上部パネル フック位置

    センターパネル上部パネルのフックは4箇所です。

  • 13
    センターパネル 取外し(1)

    センターパネル上部の純正ネジを取外し、手前に引っ張ります。

    工具
    プラスドライバー(2番)
    フック
    8箇所
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 14
    センターパネル 取外し(2)

    センターパネルを取外します。

  • 15
    配線コネクター 取外し(1)

    センターパネルに接続されている配線コネクター(3本)を取外します。

  • 16
    配線コネクター 取外し(2)

    センターパネルに接続されている配線コネクター(2本)も取外します。

  • 17
    センターパネル フック位置

    センターパネルのフックの位置は8箇所です。

  • 18
    純正ブラケット(L)(R) 取外し(1)

    ○印のネジにプラスドライバーを差し込みます。

    工具
    プラスドライバー(2番)
    • 狭い場所からネジを取外す場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 19
    純正ブラケット(L)(R) 取外し(2)

    純正ブラケット(L)(R)を取外します。

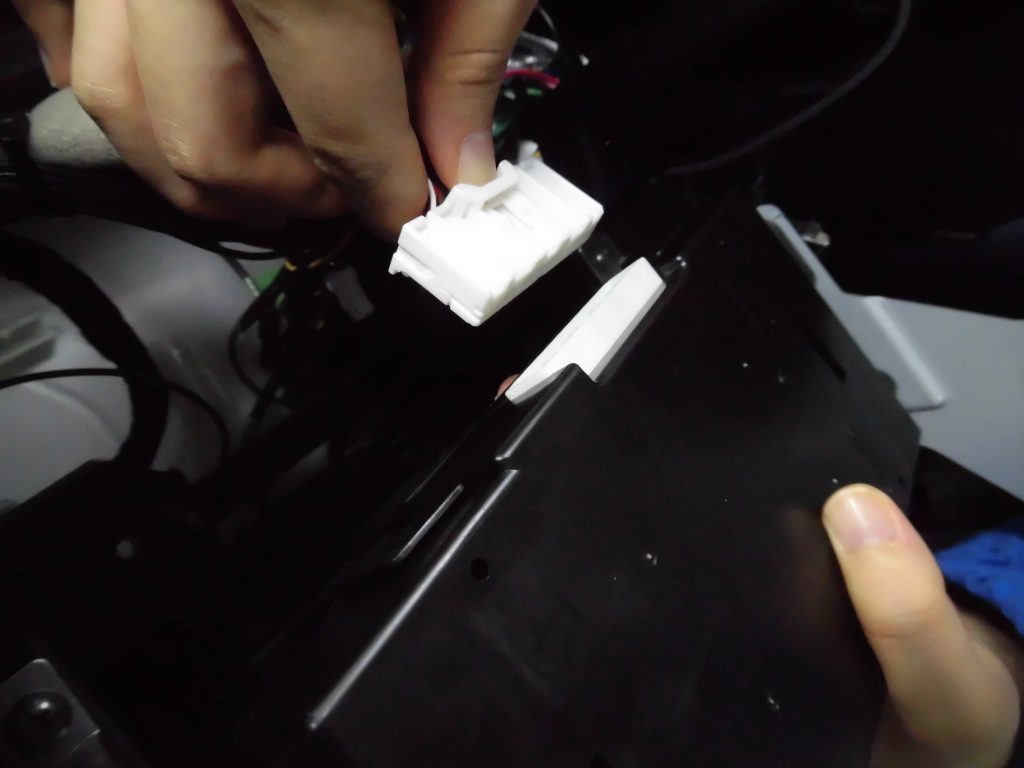

  • 20
    エアコンオートアンプ 取外し

    エアコンオートアンプに接続されているコネクターを取外します。

  • 21
    純正ブラケット(L)(R) 取外し

    エアコンオートアンプから純正ブラケット(L)(R)を取外します。

    工具
    トルクスドライバー(T20)
    • 写真は(L)です。(R)も同様に取外します。
  • 22
    純正ブラケット(L) 取付け

    カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
  • 23
    エアコンオートアンプ(L) 取付け(1)

    エアコンオートアンプを純正ブラケットの穴位置に合わせます。

  • 24
    エアコンオートアンプ(L) 取付け(2)

    エアコンオートアンプを取付けます。

    工具
    トルクスドライバー(T20)
  • 25
    純正ブラケット(R) 取付け

    カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
  • 26
    エアコンオートアンプ(R) 取付け

    エアコンオートアンプを純正ブラケットの穴位置に合わせ、トルクスネジで取付けます。

    工具
    トルクスドライバー(T20)
  • 27
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、純正ステアリングリモコン対応のカーAVの場合のみ使用します。
    • 注2、取付けするカーAVによってはステアリングリモコン用コードの配線色は異なります。
    • 注3、橙/白線はイルミネーション電源のないカーAVの場合は接続しません。接続しない端子はビニールテープ等を巻き付けて絶縁処理をしてください。
  • 28
    配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 29
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

  • 30
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 31
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。 ・電源/フロントスピーカー用コネクター(20P) ・車速用/ACC電源用配線コネクター(12P) ・アンテナ変換コネクター

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 32
    配線コネクター 接続

    車両側のエアコンオートアンプコネクター(40P)を接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 33
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 34
    カーAV 固定(1)

    カーAV上の○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • 狭い場所にネジを取付る場合はマグネットにドライバーを60秒ほど接触させておくとドライバーが磁化して作業しやすくなります。
    • ネジの落下にご注意ください。
  • 35
    カーAV 固定(2)

    カーAV下の○印も純正ネジで取付けます。

    工具
    プラスドライバー(2番)
  • 36
    センターパネル 取付け(1)

    センターパネルを取付けます。

  • 37
    センターパネル 取付け(2)

    ○印の純正ネジを取付けます。

  • 38
    センターパネル上部パネル 取付け

    センターパネル上部のパネルを取付けます。

  • 39
    シフトレバー 戻す

    シフトレバーをPに戻します。

  • 40
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

使用したキット

NKK-N62P
