WR-V(R6/3～現在) カーナビ・カーオーディオ取付け方法
取付けマニュアルの中身をほんの少しお見せします！

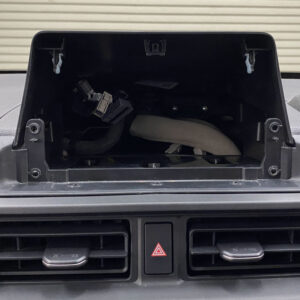

- 1取付け開始
これからカーAV取付け作業を開始します。バッテリー(－端子)を取外してから、作業を行ってください。- －端子と＋端子を接触させないでください。

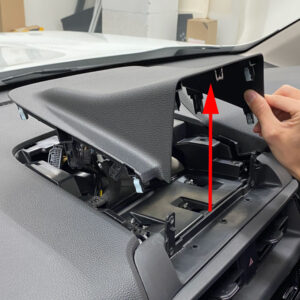

- 2リアカバー 取外し

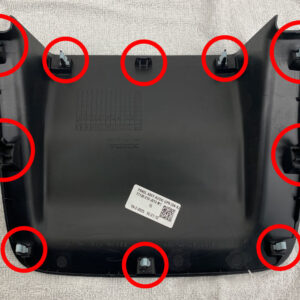

リアカバーを取外します。 - 3リアカバー フック位置

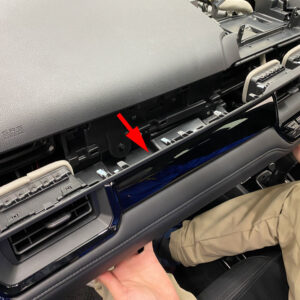

リアカバーのフックは10カ所です。 - 4アシスタントアッパーガーニッシュ 取外し

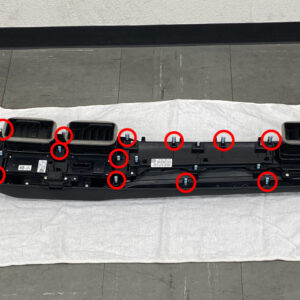

アシスタントアッパーガーニッシュを取外します。 - 5アシスタントアッパーガーニッシュ フック位置

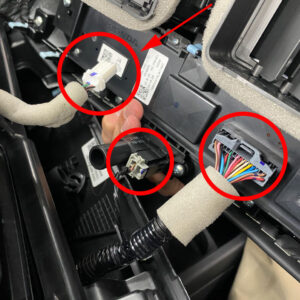

アシスタントアッパーガーニッシュのフックは17カ所です。 - 6配線コネクター 取外し
配線コネクター(3カ所)の接続を取外します。
続きは取付けマニュアルをご購入ください
使用キット
カーナビの取り付け方法の基本。
NKK-H102D
パネル、フック：2個、ブラケット(L)(R)、電源コード(24P)、リバース/パーキング用コード(20P)、変換コード(24P⇔8P)、アンテナプラグ変換コード、アンテナ電源用変換コード、φ4×16タッピングネジ：3本、Ｍ5×16(座付き)ネジ：1本、φ4.5×10タッピングネジ：4本、φ2.6×10タッピングネジ：4本
