ステップワゴン(R4/5～現在) カーナビ・カーオーディオ取付け方法
取付けマニュアルの中身をほんの少しお見せします！

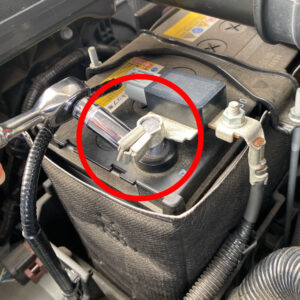

- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横のナットを緩めます。 - 2バッテリー(－端子) 取外し(2)

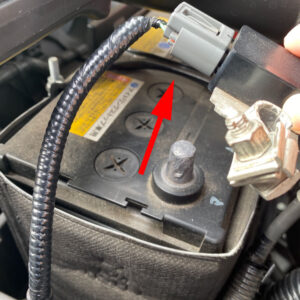

バッテリー(－端子)を取外します。 - 3バッテリー(－端子) 取外し(3)

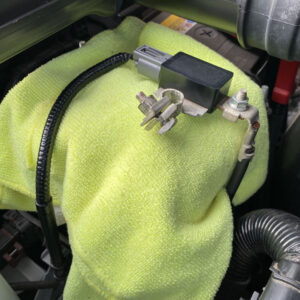

タオルなどで包んで他の金属と接触しないように保護します。- タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始

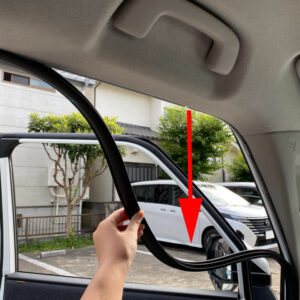

これからカーAV取外し作業を開始します。 - 5ウェザーストリップ 取外し

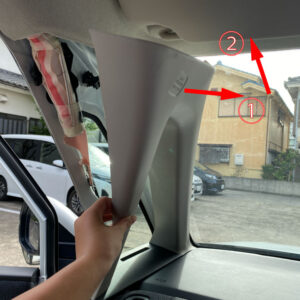

助手席側フロントドア上部のウェザーストリップを外します。 - 6フロントピラーガーニッシュ 取外し
助手席側フロントピラーガーニッシュの上部を手前に引き出すと、アッパークリップ(1カ所)のロック解除されます。 中央部をさらに引き出してクリップ(3カ所)を外します。その後上の方向に引き上げて取外します。- アッパクリップは車両側に残ります。
- アッパクリップは、再使用不可のため取付時必ず交換してください。 部品番号「91561-T20-A01」
続きは取付けマニュアルをご購入ください
使用キット
カーナビの取り付け方法の基本。

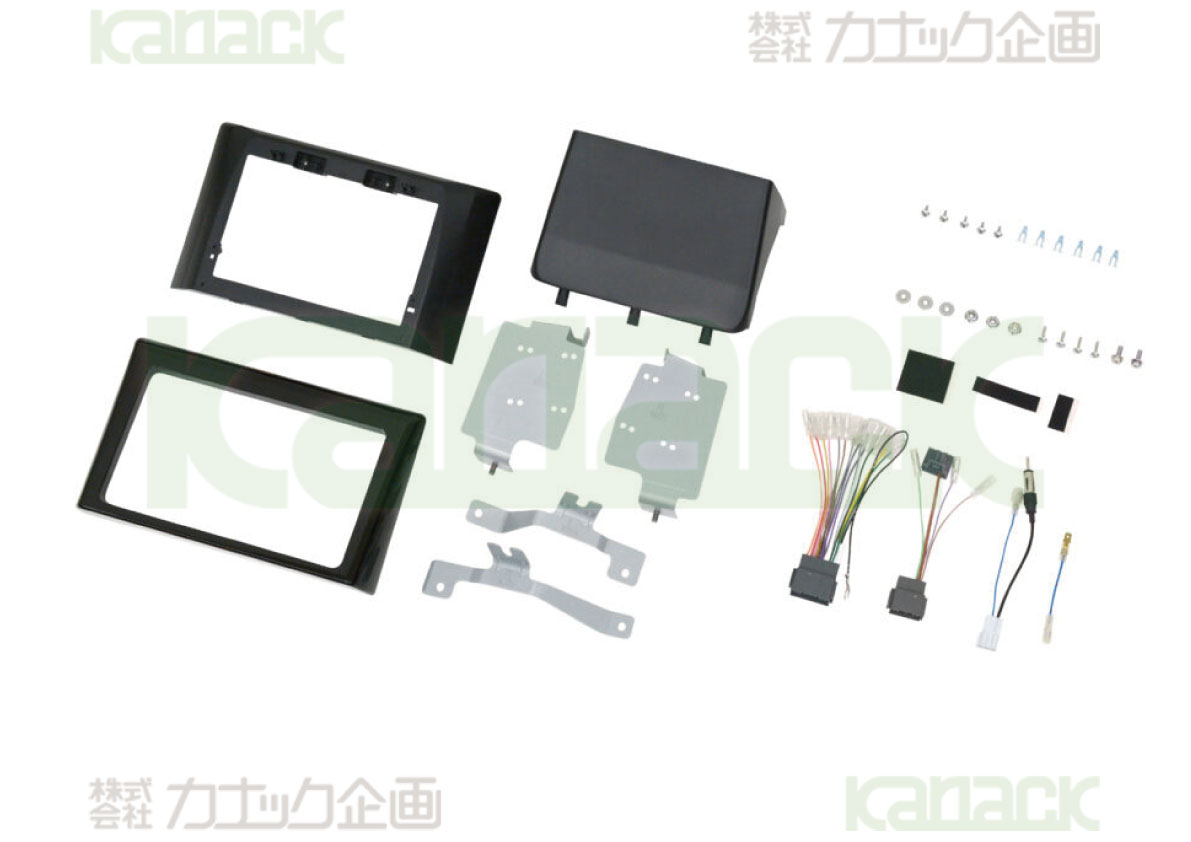

TBX-H013(メーカーサイト)
パネル、センターパネル、リアカバー、ブラケット(L)(R)、ロアブラケット(L)(R)、クリップ：6個、テープA、テープB、テープC、電源コード(24P)、リバース／パーキング用コード(20P)、アンテナプラグ変換コード、アンテナ電源用変換コード、φ4.5×12タッピングネジ：5本、φ4×16タッピングネジ：4本、M5×16(座付)ネジ：2本、フランジナット：3個、ワッシャー：3個
