デリカミニ 9インチカーナビ・カーAV取付方法

管理No：fy24004　登録日：2023年12月6日()

メーカー
三菱
車種
デリカミニ
年式
R5/5～現在
取付けタイプ
9インチ カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
B34A、B35A、B37A、B38A
使用ナビゲーション
パイオニア製　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

TBX-N002(メーカーサイト)

パネル、電源／フロントスピーカー／リアスピーカー用コネクター(20P)、アンテナ変換コネクター、アンテナ電源用変換コード、車速用／ACC用配線コネクター(12P)、テープ

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2番)、ソケットレンチ(No.10)、内張りはがし、保護テープ、タオル

取付方法

  • 1

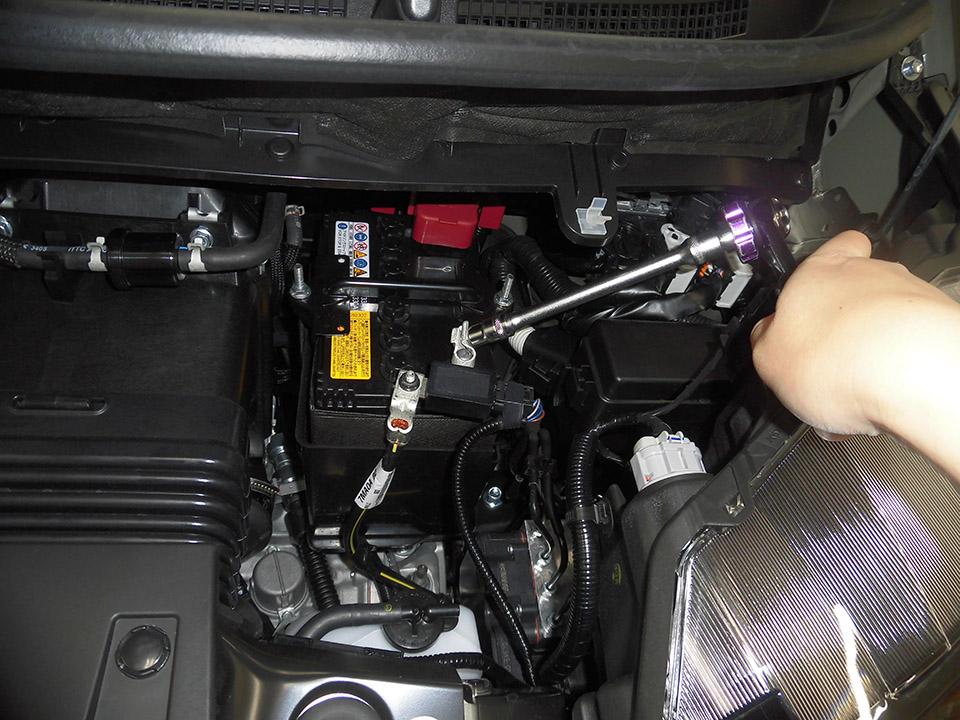

    バッテリー(－端子)　取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

  • 2
    バッテリー(－端子)　取外し(2)

    バッテリー(－端子)を取外します。

    工具
    ソケットレンチ（No.10）
    • －端子と+端子を接触させないでください。
  • 3

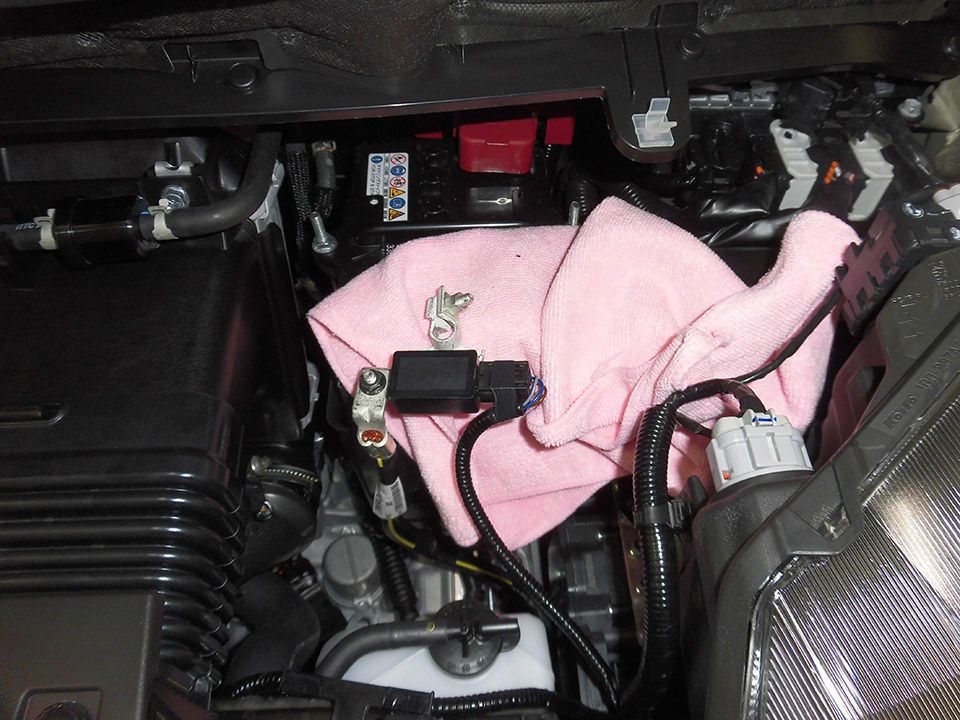

    バッテリー(－端子)　取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付作業を開始します。

  • 5
    センターパネル　取外し

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 6

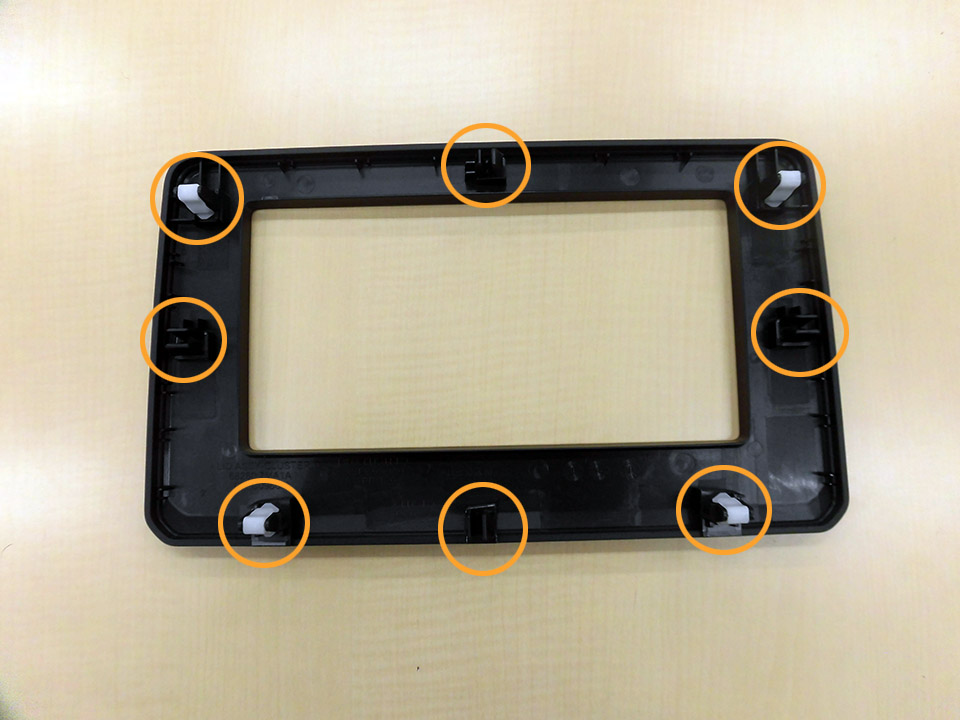

    センターパネル　フック位置

    センターパネルのフックは8箇所です。

  • 7

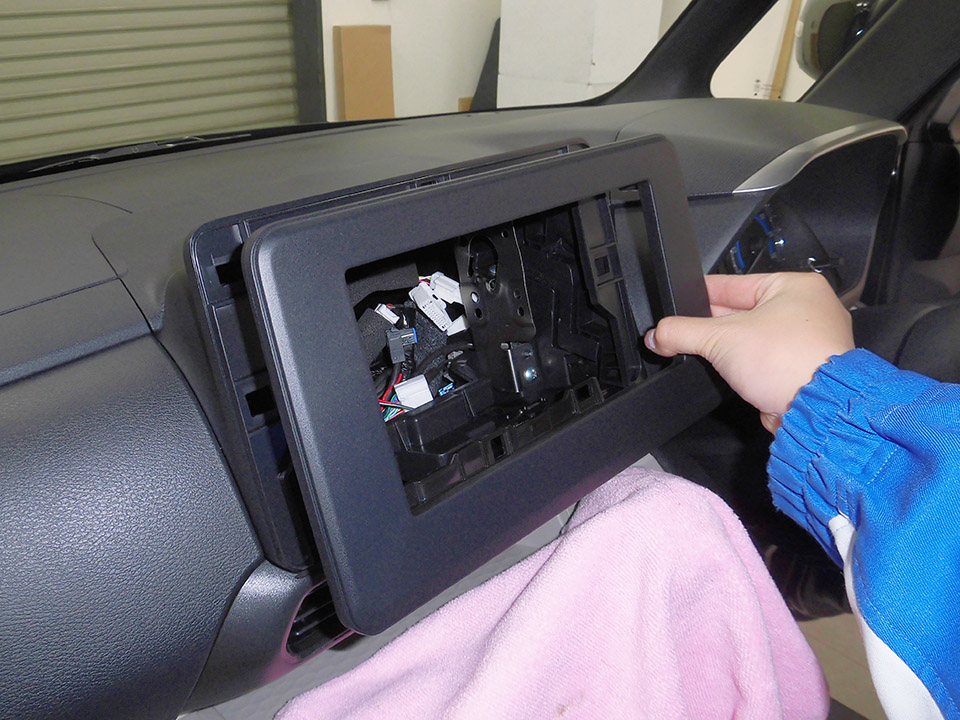

    フードカバー　取外し

    フードカバーを取外します。

    工具
    内張りはがし
    フック
    7箇所
  • 8

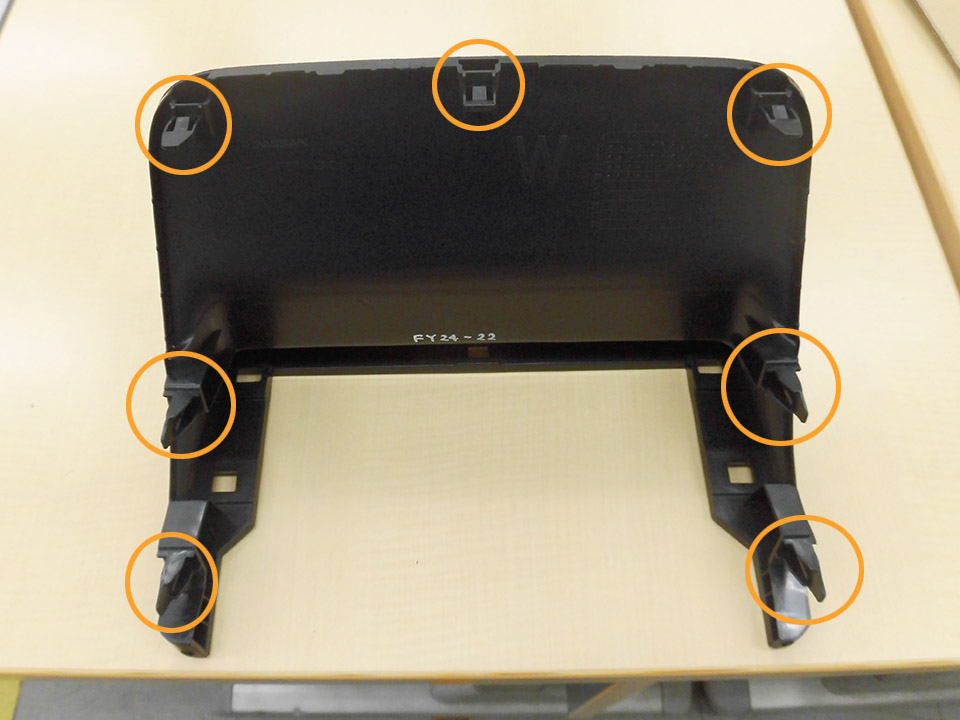

    フードカバー　フック位置

    フードカバーのフックは7箇所です。

  • 9

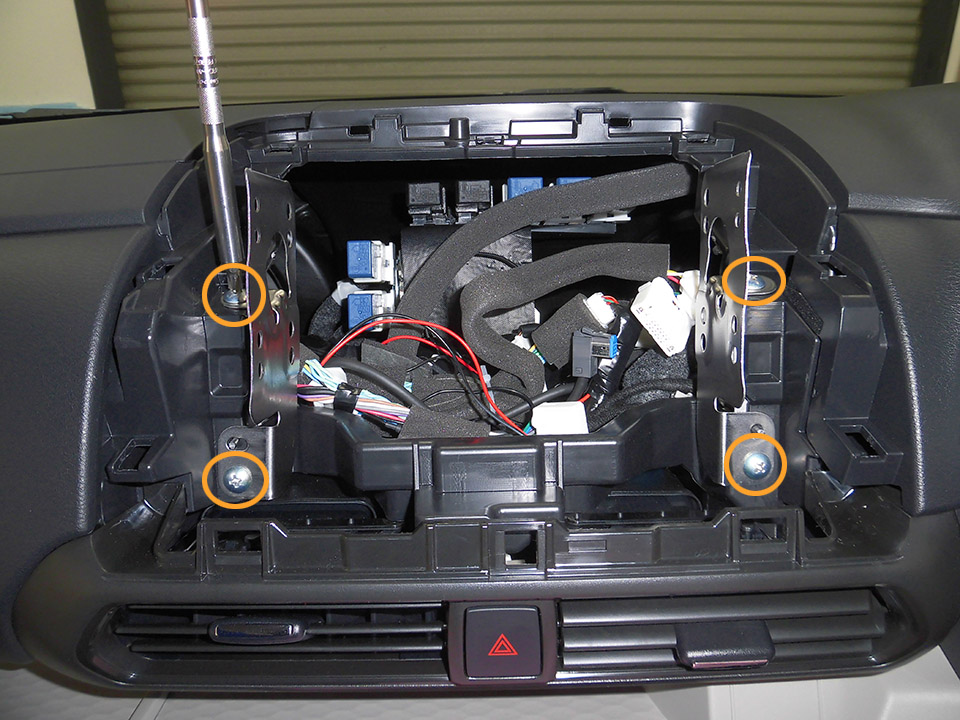

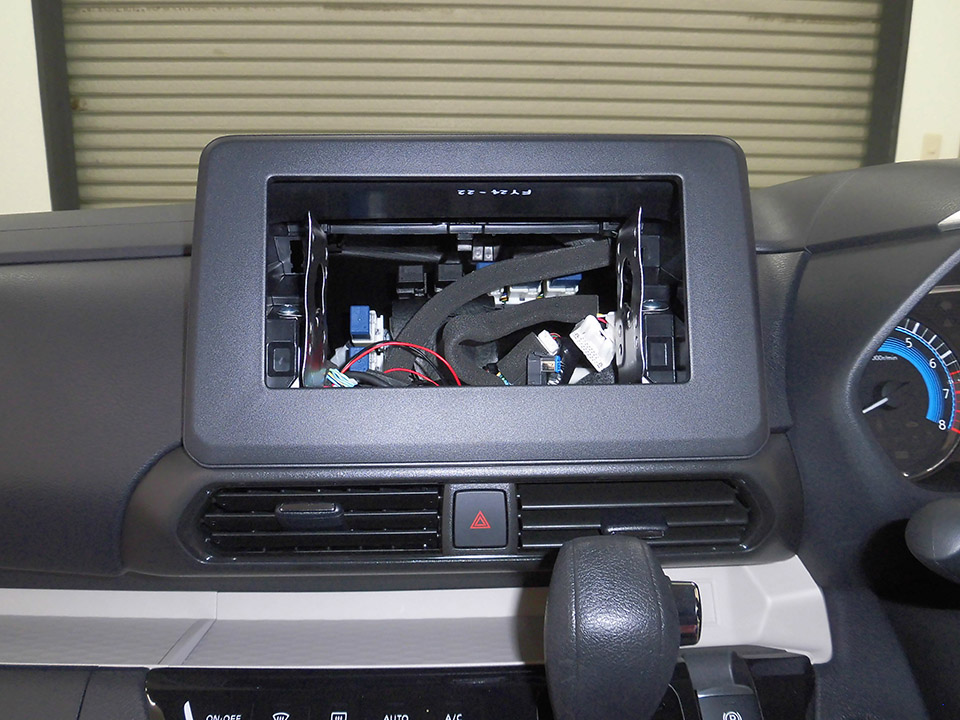

    純正ブラケット(L)(R)　取外し

    〇印の純正ネジを取外し、純正ブラケット(L)(R)を取外します。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
    • 取外した純正ネジと純正ブラケット(L)(R)は使用します。
  • 10

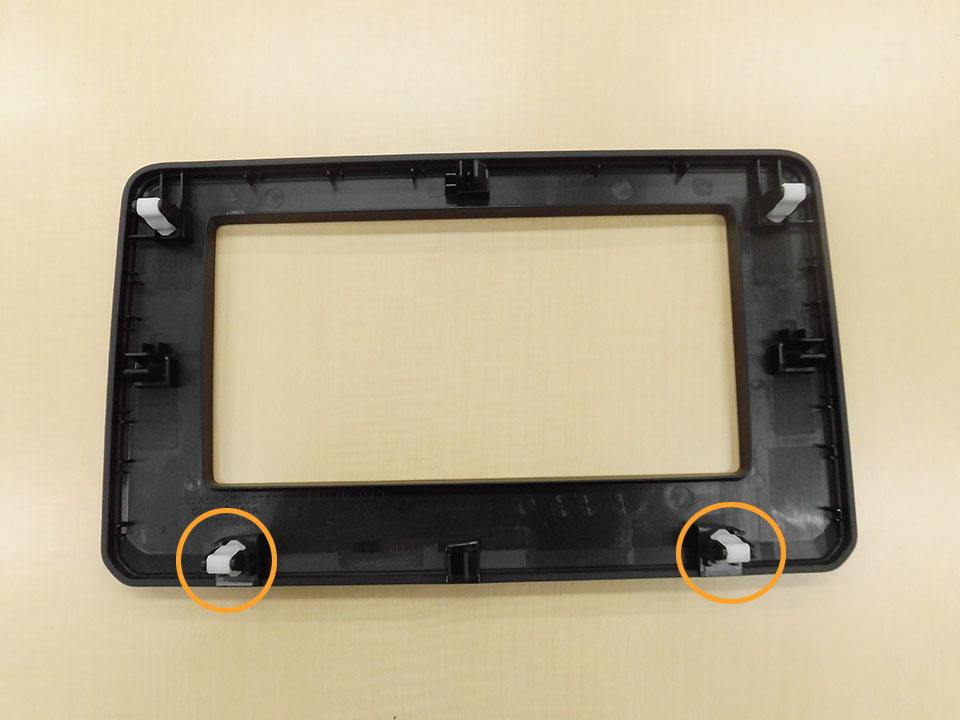

    クリップ　移設(1)

    取外したセンターパネルのクリップ(2箇所)を取外します。

  • 11

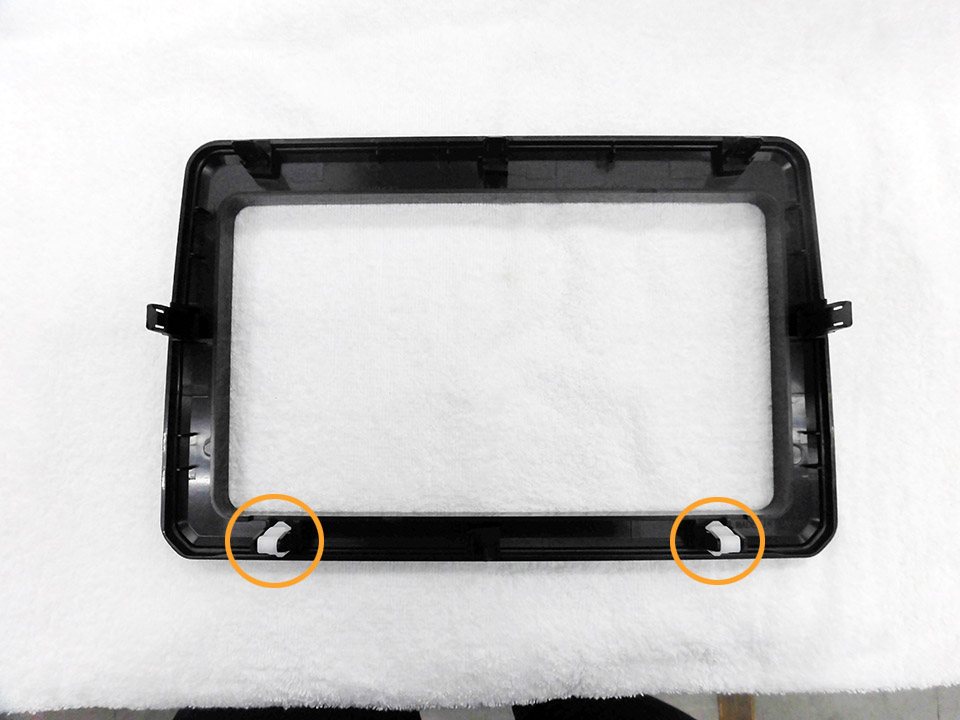

    クリップ　移設(2)

    キット同梱のパネルにクリップ(2箇所)を取付けます。

  • 12

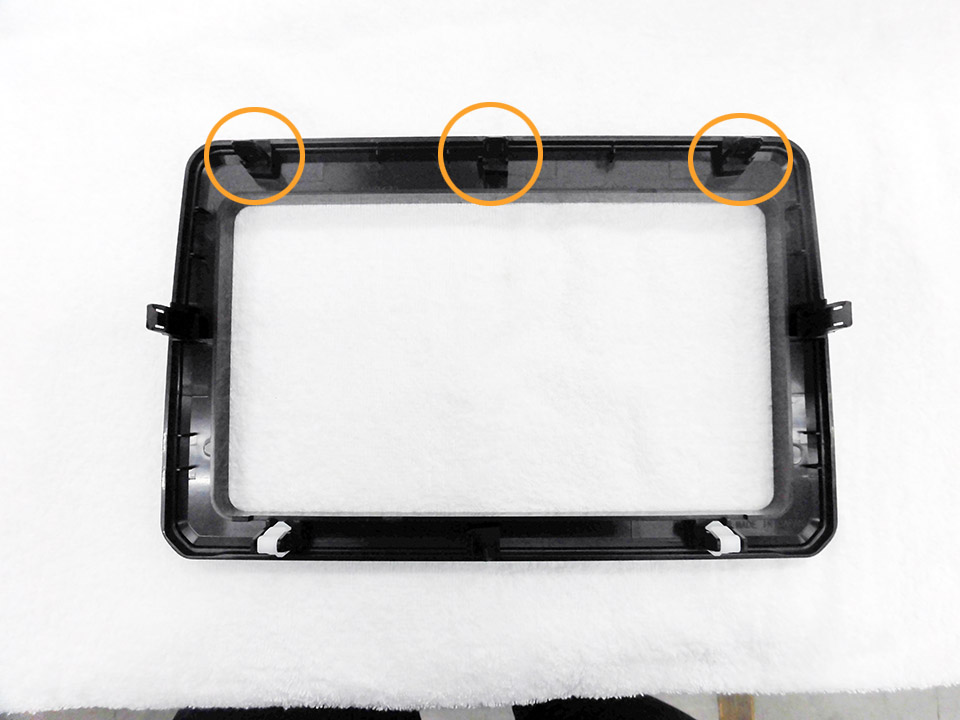

    テープ　貼り付け(1)

    〇印(3箇所)にテープを貼り付けます。・・・次の手順参照

  • 13

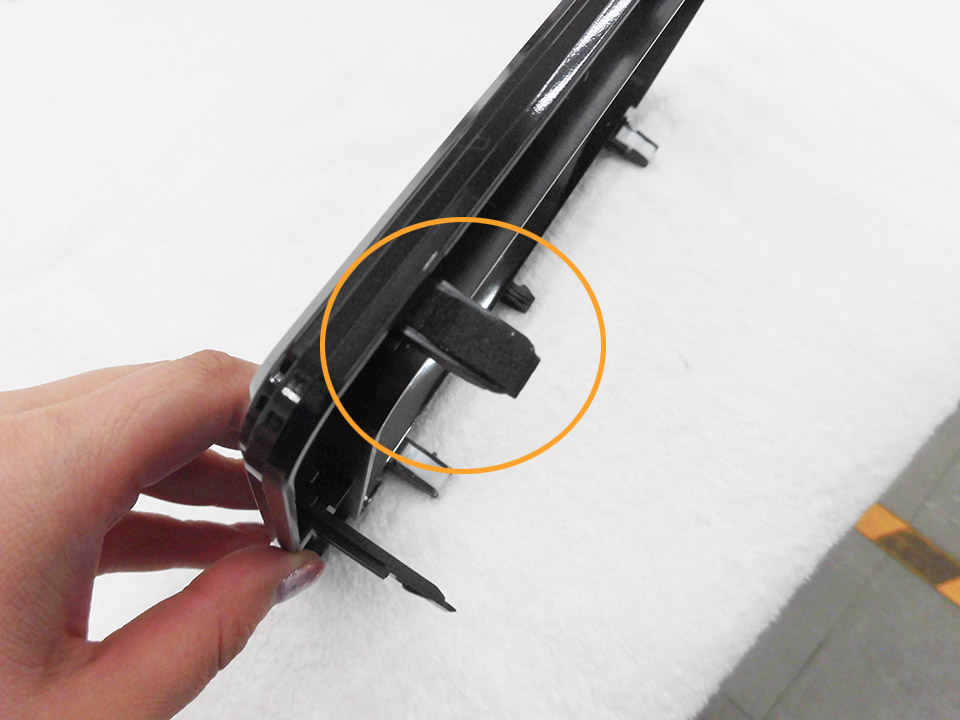

    テープ　貼り付け(2)

    テープを横にはみ出さない様に中心に貼り付けます。

  • 14
    ブラケット(L)(R)　使用穴位置

    ○印はブラケット(L)(R)を取付ける際に使用する穴位置です。

    • 取付けるカーAVの機種によって穴位置は異なります。
  • 15
    純正ブラケット(L)(R)　取付け

    カーAVに純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
  • 16

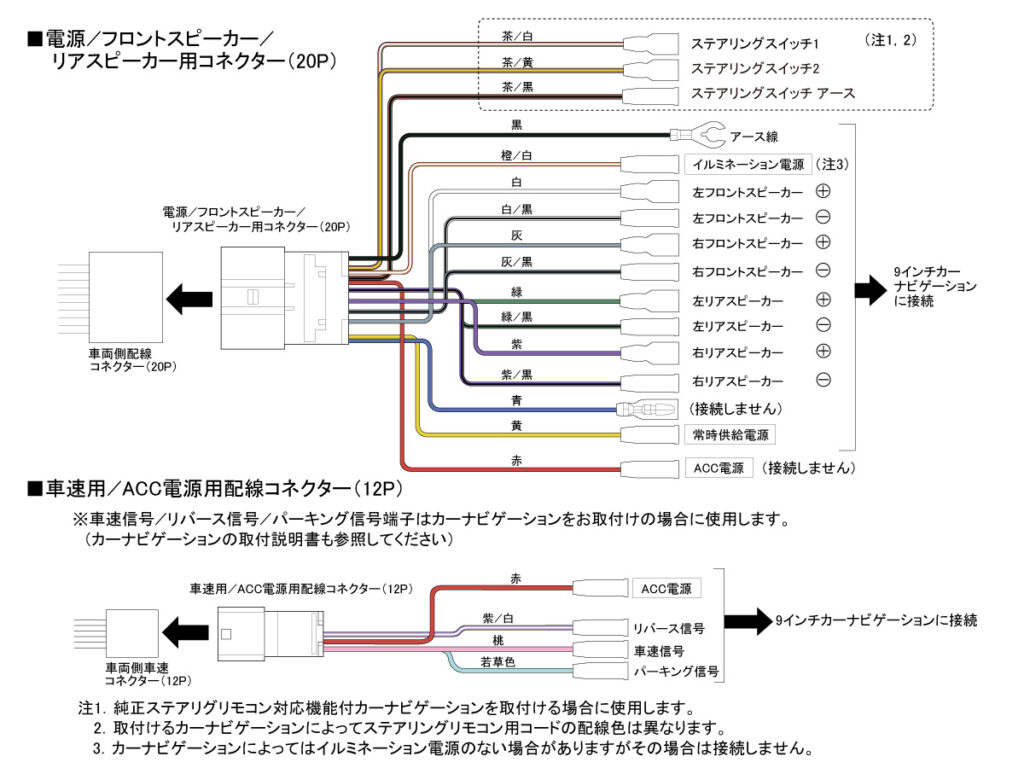

    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、純正ステアリングリモコン対応機能付カーナビゲーションを取付ける場合に使用します。
    • 注2、取付けるカーナビゲーションによってステアリングリモコン用コードの配線色は異なります。
    • 注3、カーナビゲーションによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 接続しない端子は絶縁処理を行ってください。
  • 17

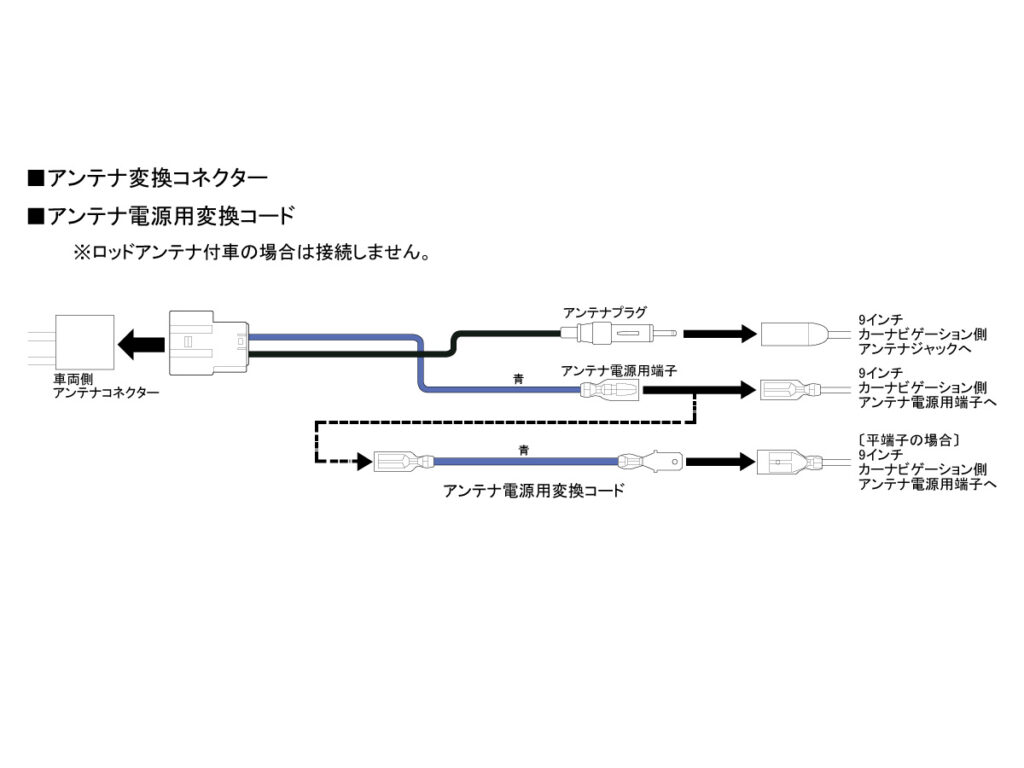

    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

  • 18
    配線コネクター／アンテナコード　接続

    カーAV裏に配線コネクター／アンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 19

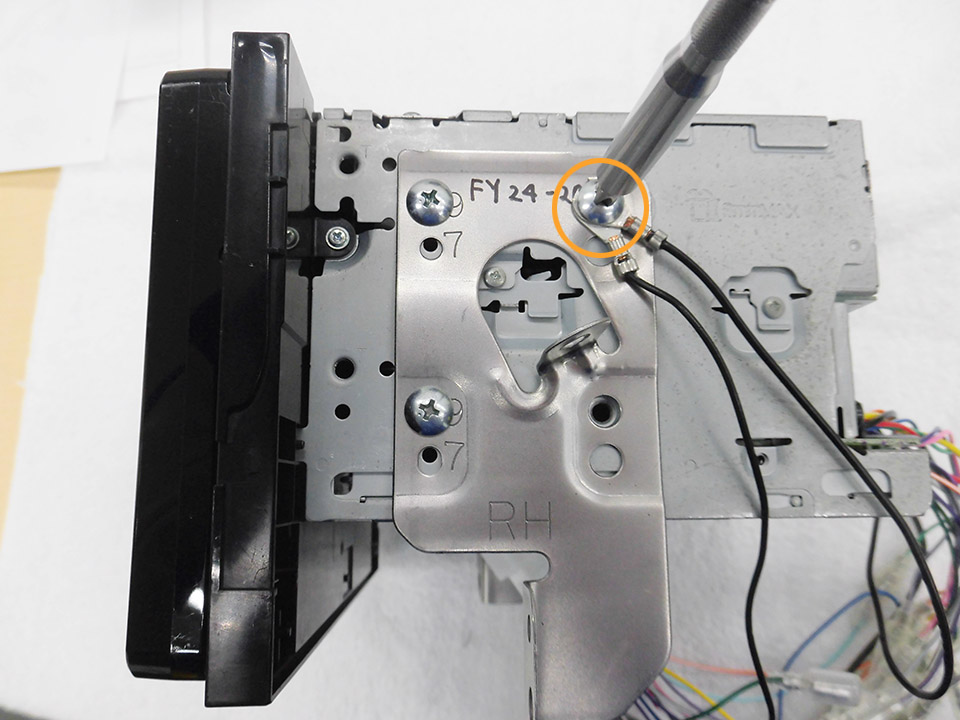

    アース線　接続

    キットの配線コネクターのアース線を共締めします。

    工具
    プラスドライバー（2番）
  • 20

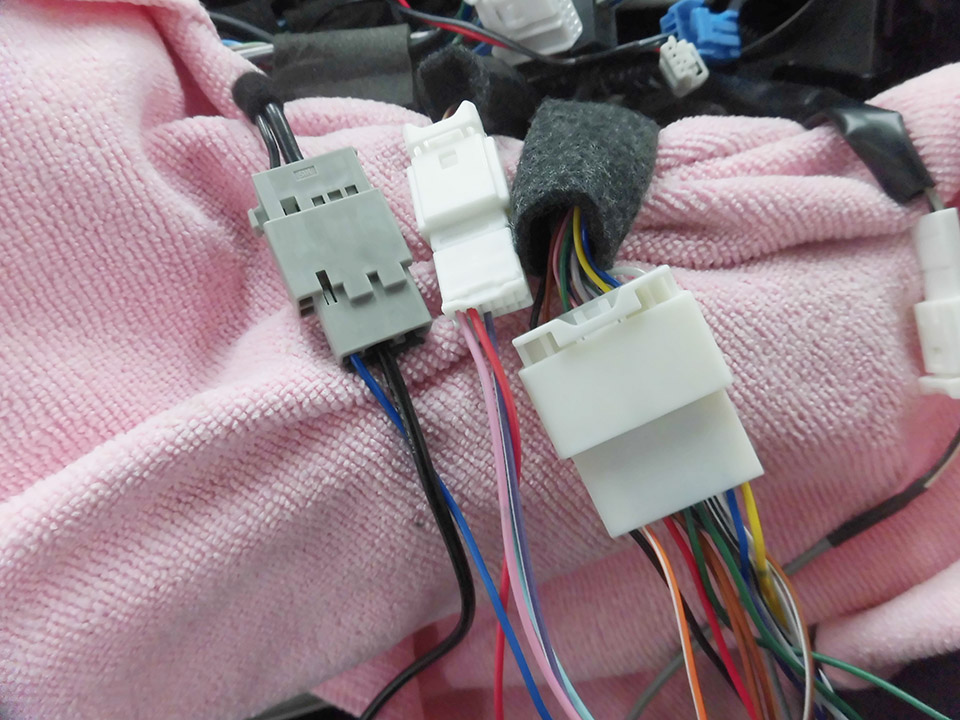

    配線コネクター　接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源／フロントスピーカー用コネクター(20P)
    ・車速用／ACC電源用配線コネクター（12P)
    ・アンテナ変換コネクター

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 21
    カーAV　取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。
      確認後、再度バッテリー(－端子)を外します。
  • 22

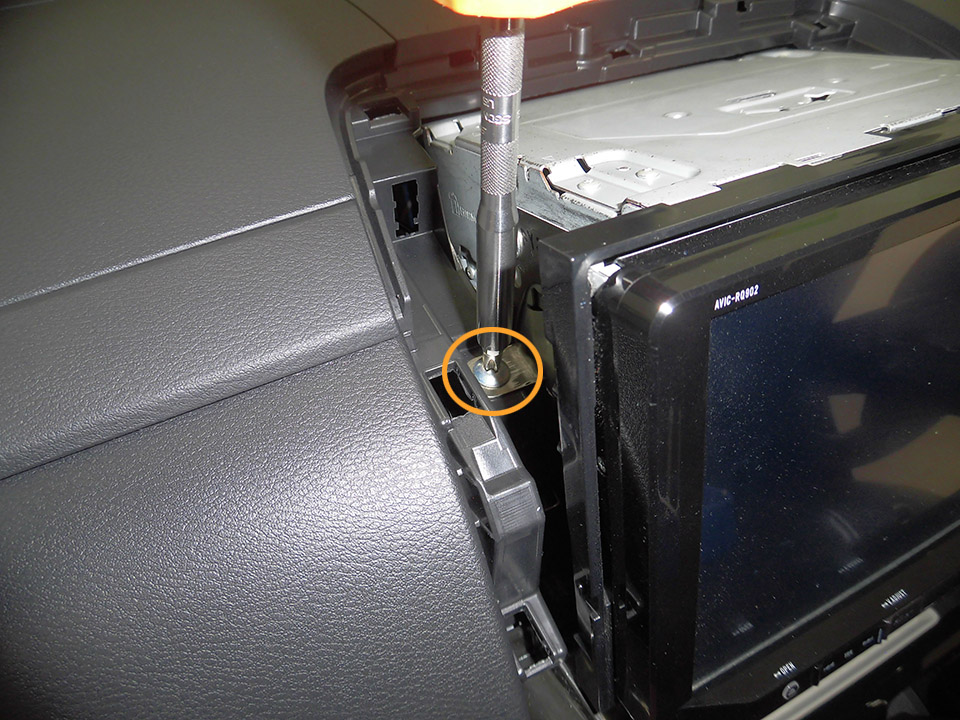

    カーAV　固定(1)

    上部の〇印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 23

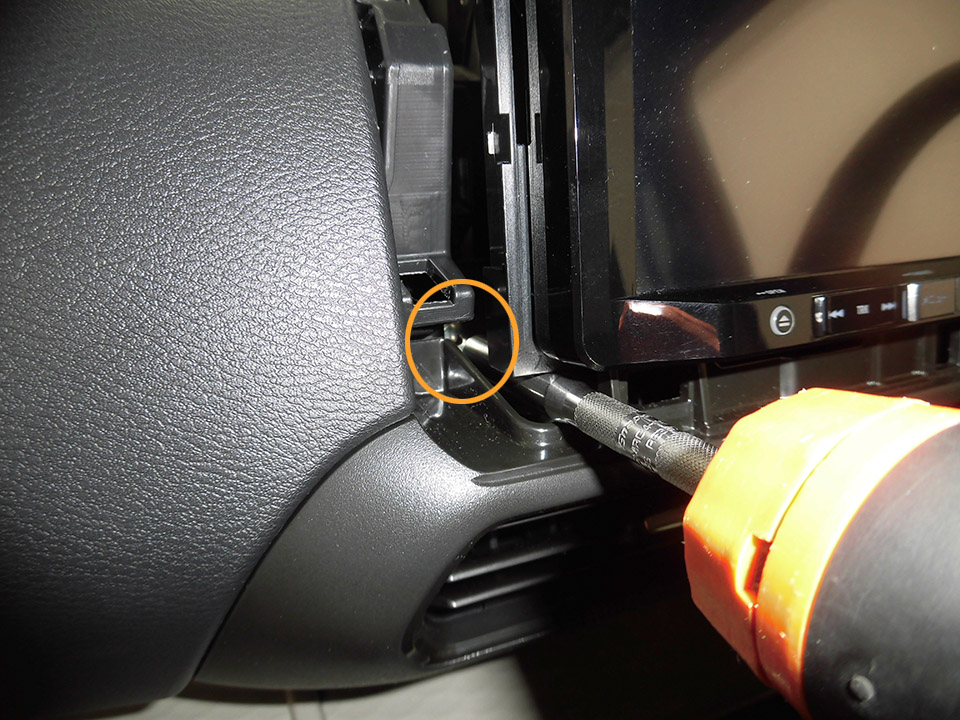

    カーAV　固定(2)

    下部の〇印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 24
    フードカバー　取付け

    フードカバーを取付けます。

  • 25

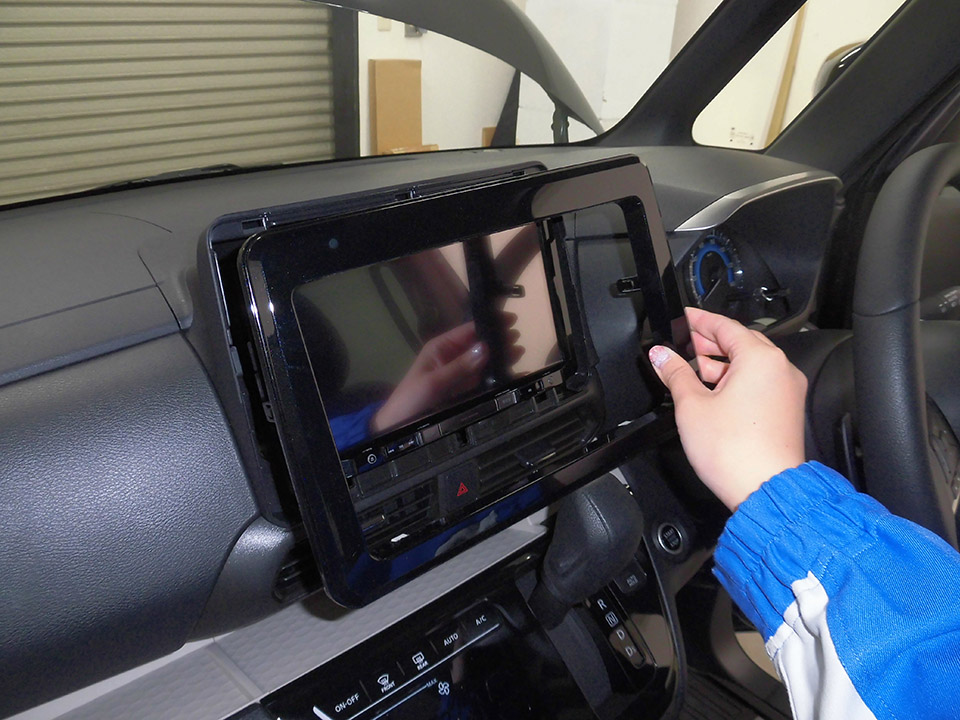

    パネル　取付け

    パネルを取付けます。

  • 26

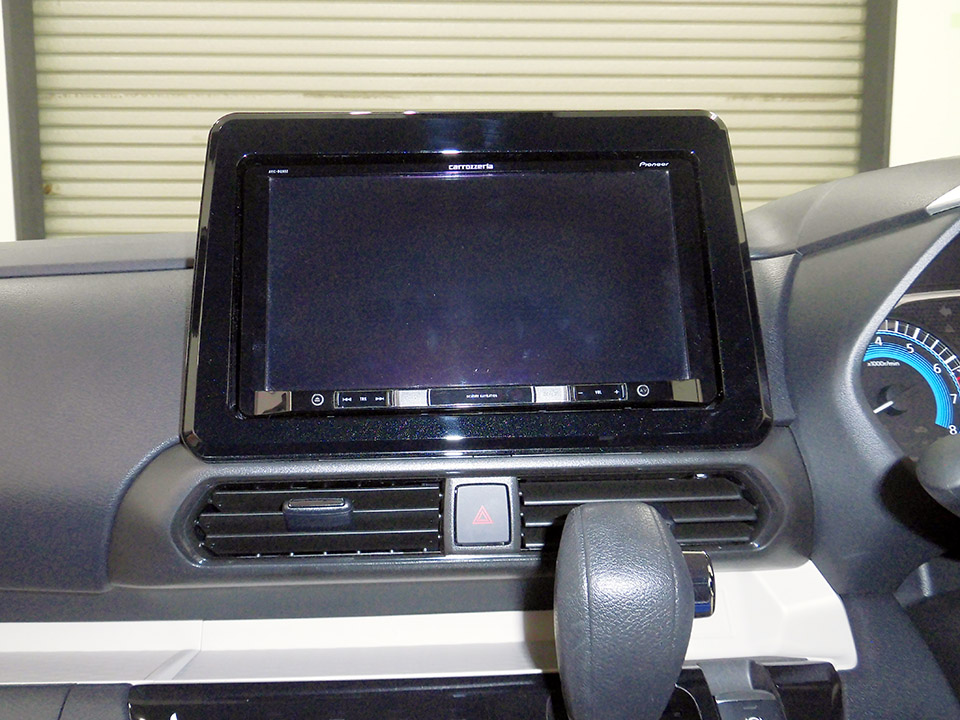

    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。
    確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）
