オデッセイ 8インチカーナビ・カーAV取付方法

管理No:fy24002 登録日:2023年11月2日()

メーカー
ホンダ
車種
オデッセイ
年式
R2/11~R4/9
取付けタイプ
8インチ カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車(ナビ装着用スペシャルパッケージ付車)
型式
RC1、RC2、RC4
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

TBX-H010とTBX-X005を組み合わせて8インチカーナビゲションを取付けます。

TBX-H010(メーカーサイト)

パネル、リアカバー、ブラケット(L)(R)、固定ブラケット、クリップ:12個、テープ:1シート、穴埋めシート、電源/フロントスピーカー/リアスピーカー用コネクター(24P)、アンテナプラグ変換コード、アンテナ電源用変換コード、φ4.5×10タッピングネジ:4本、M5×10フランジ付ネジ:4本、M5×16(座付)ネジ:2本

※以下のショッピングモール(ワントップ運営)にて購入できます。

TBX-X005(メーカーサイト)

パネル、サブブラケット(L)(R):各1個、テープ、M5×8ネジ:10本、φ4×12タッピングネジ:4本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番)、ソケットレンチ(No.10)、内張りはがし、保護テープ、タオル

取付方法

  • 1

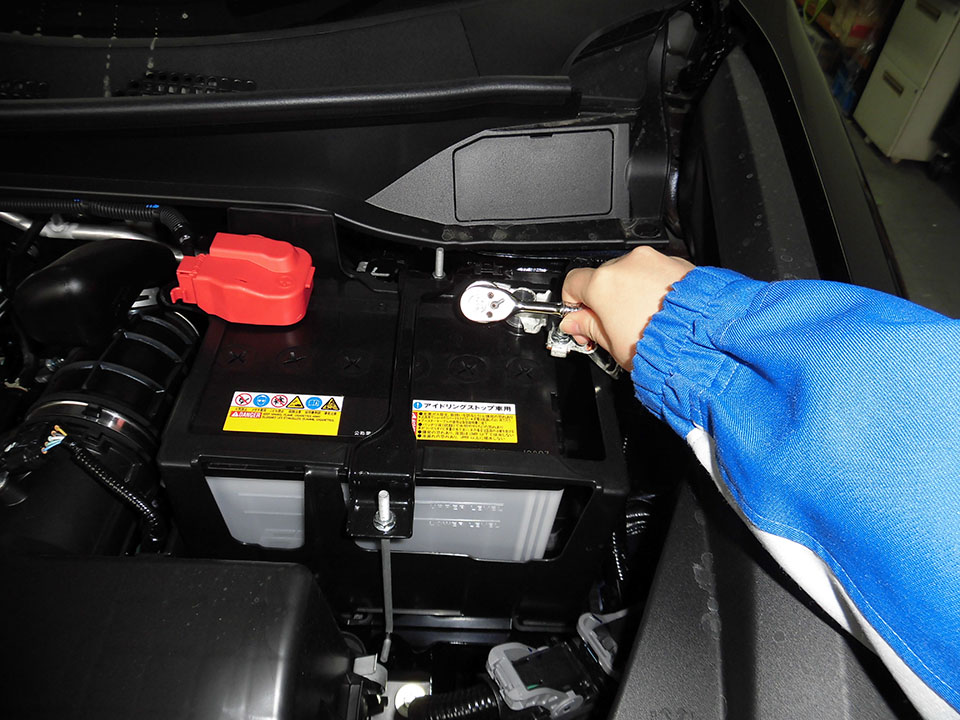

    バッテリー(-端子) 取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3

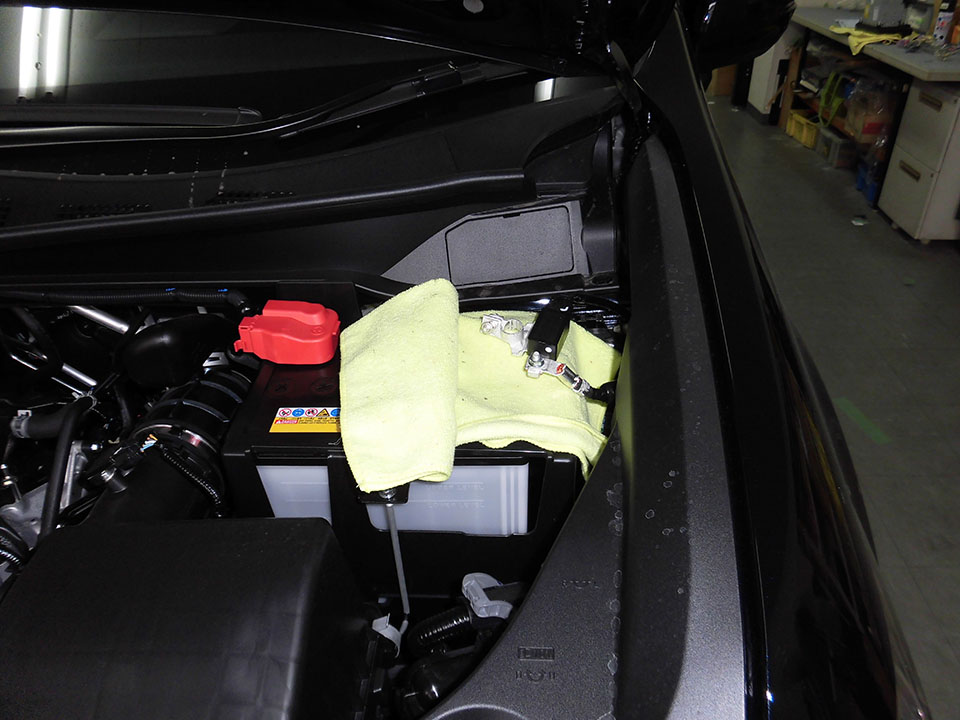

    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付作業を開始します。

  • 5
    シフトロックカバー 取外し

    内張りはがし等を使用し、シフトロックカバーを取外します。

    工具
    内張りはがし

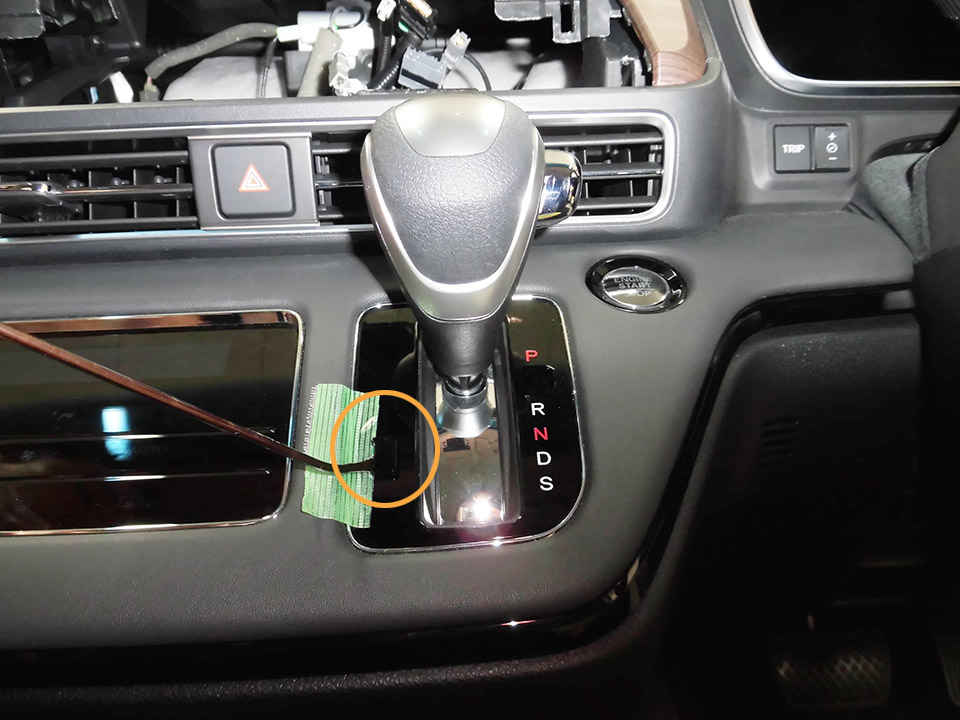

  • 6

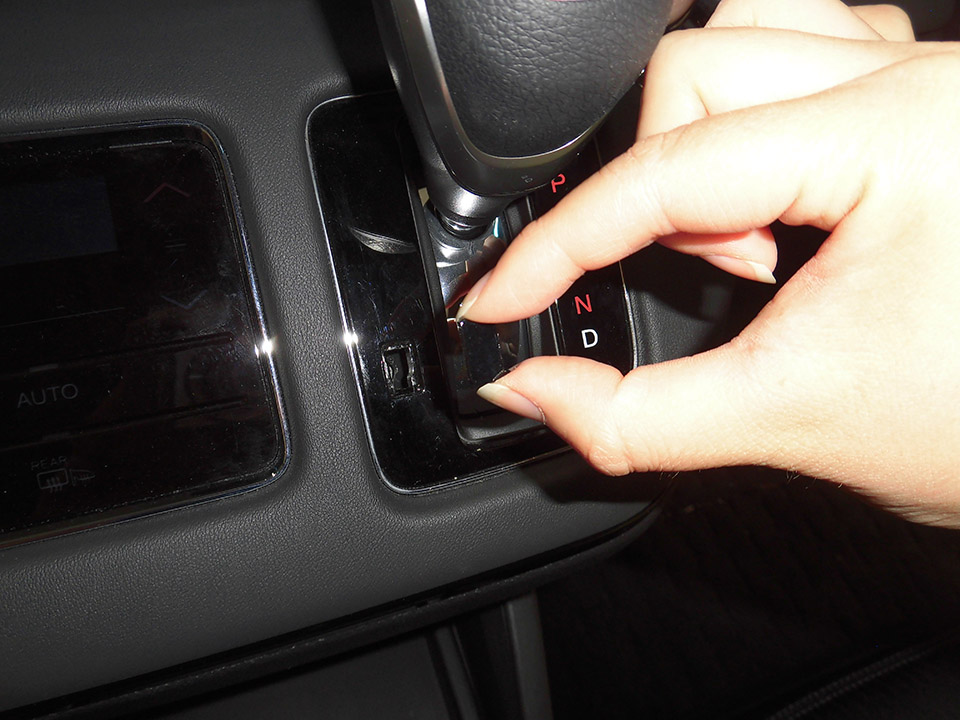

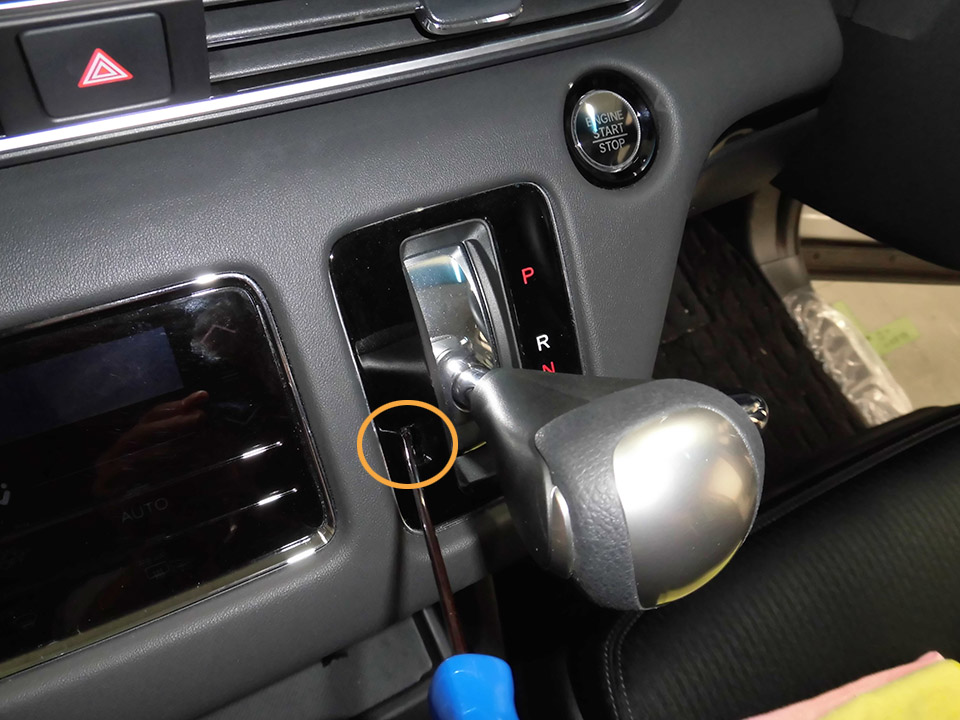

    シフトレバー 下げる

    ドライバー等でシフトロックボタンを押しながら、シフトレバーをNの位置にします。

  • 7
    センターロアガーニッシュ 取外し

    センターロアガーニッシュを取外します。

    フック
    3箇所
  • 8
    アシスタントパネル 取外し(1)

    アシスタントパネルを取外します。

    フック
    10箇所
    • 取外しにくい場合はアシスタントパネル上のアシスタントアッパリッドを開けると作業がしやすくなります。
  • 9

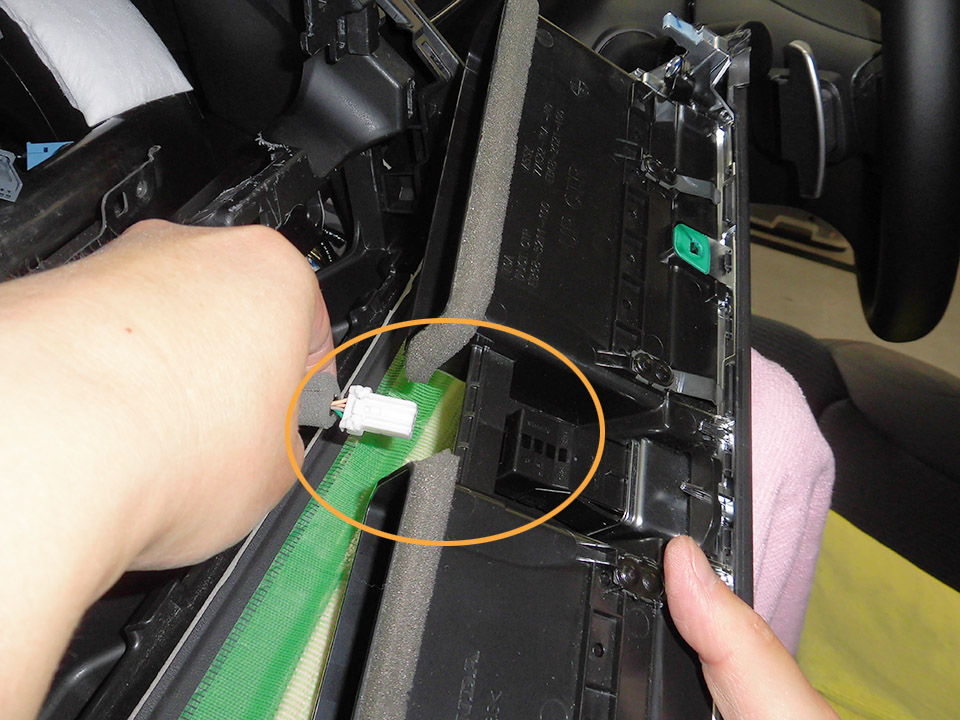

    アシスタントパネル 取外し(2)

    アシスタントパネルに接続されている配線コネクターを取外します。

  • 10

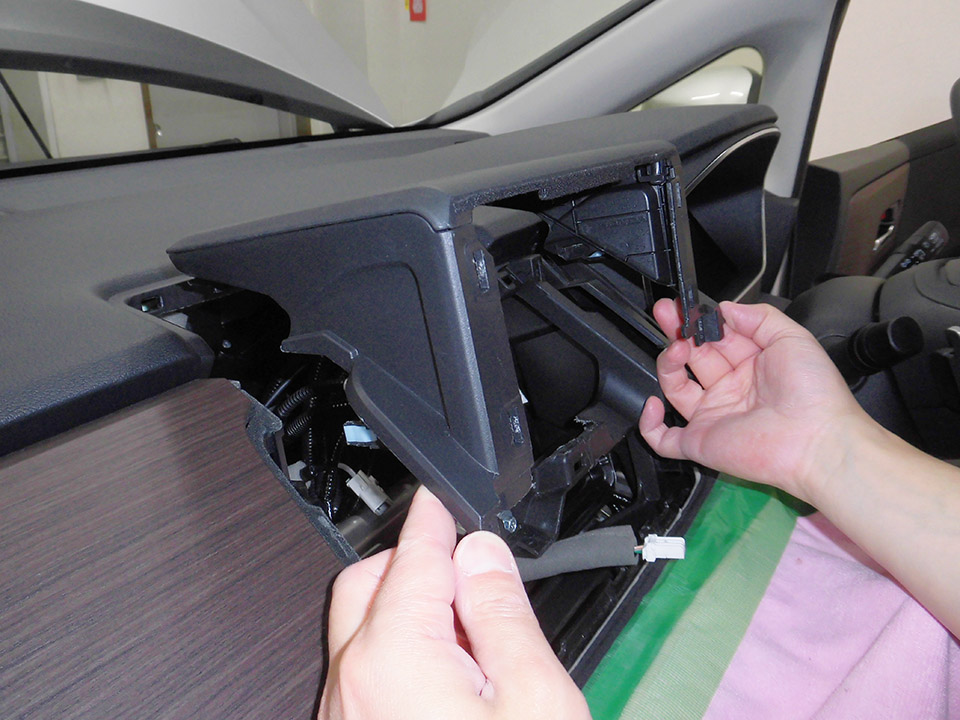

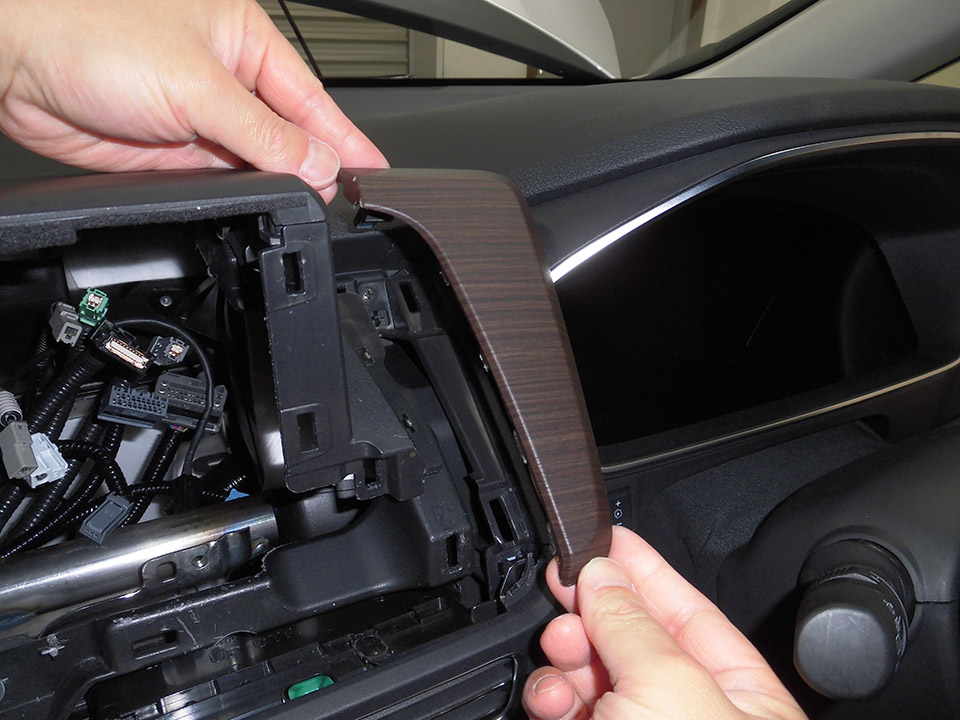

    センタパネル 取外し

    センタパネルを取外します。

    フック
    5箇所
  • 11

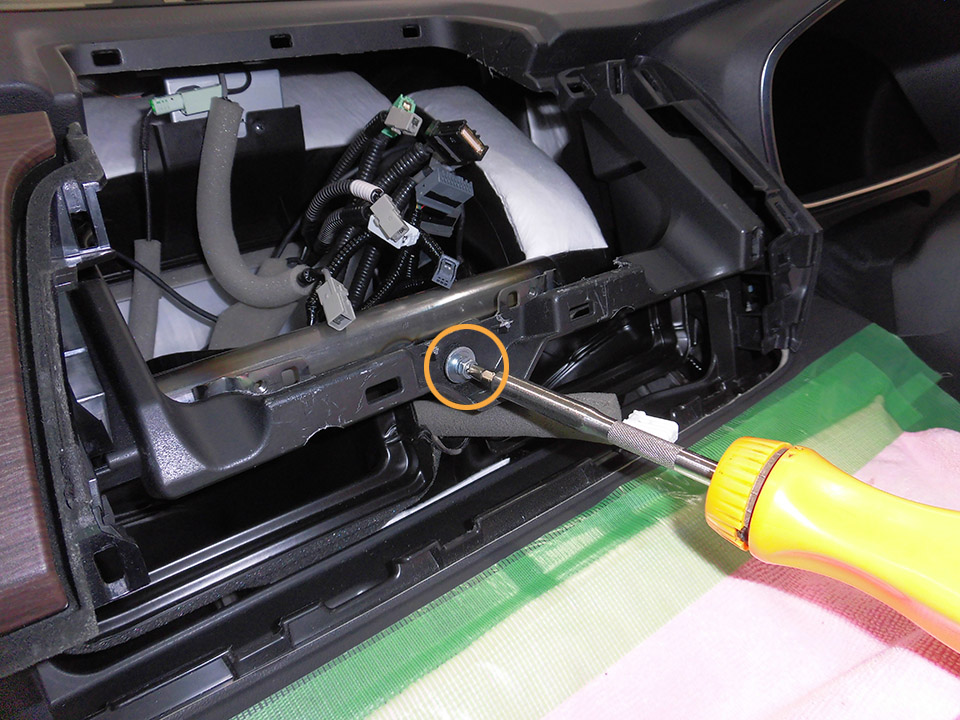

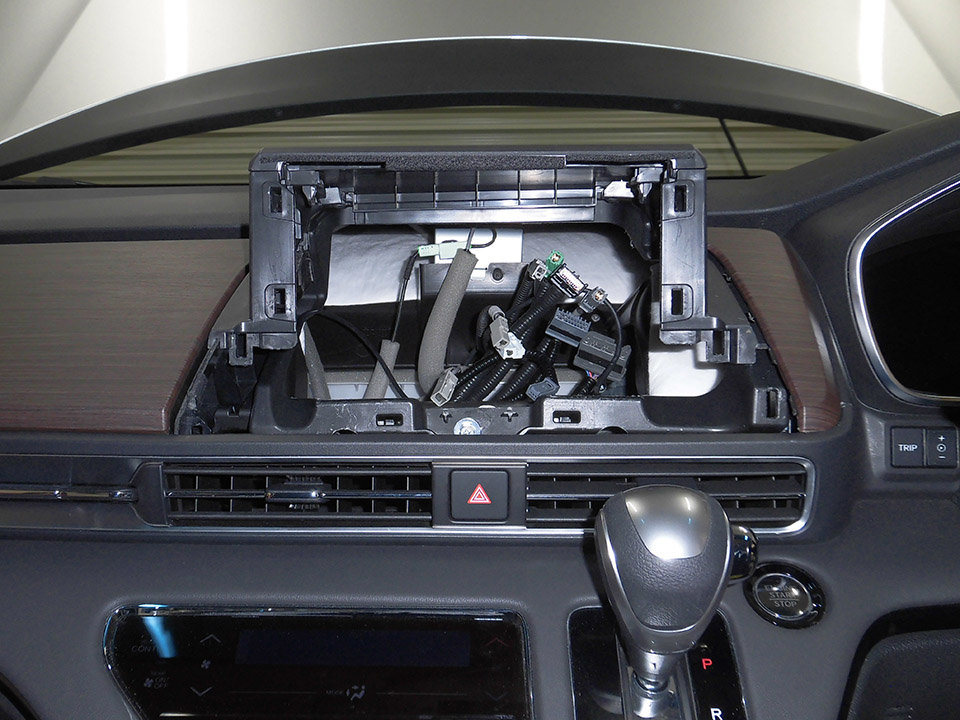

    純正ネジ 取外し

    ダッシュ下側の純正ネジ(1本)を取外します。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
    • 取外したネジはカーAV取付時に使用します。
  • 12
    パネル/クリップ 取付け

    パネルにクリップ(4個)を取付けます。

  • 13
    パネル/穴埋めシート 貼り付け

    クリップ取付け後、パネルに穴埋めシートを貼り付けます。

    • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
  • 14

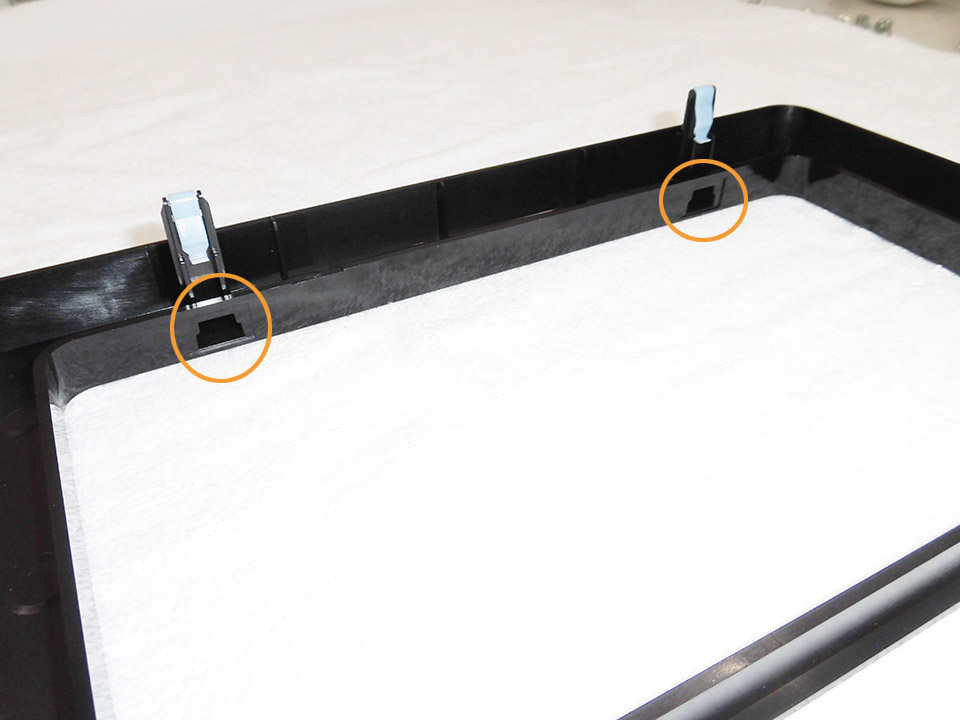

    リアカバー/クリップ 取付け

    リアカバーにクリップ(8個)を取付けます。

  • 15

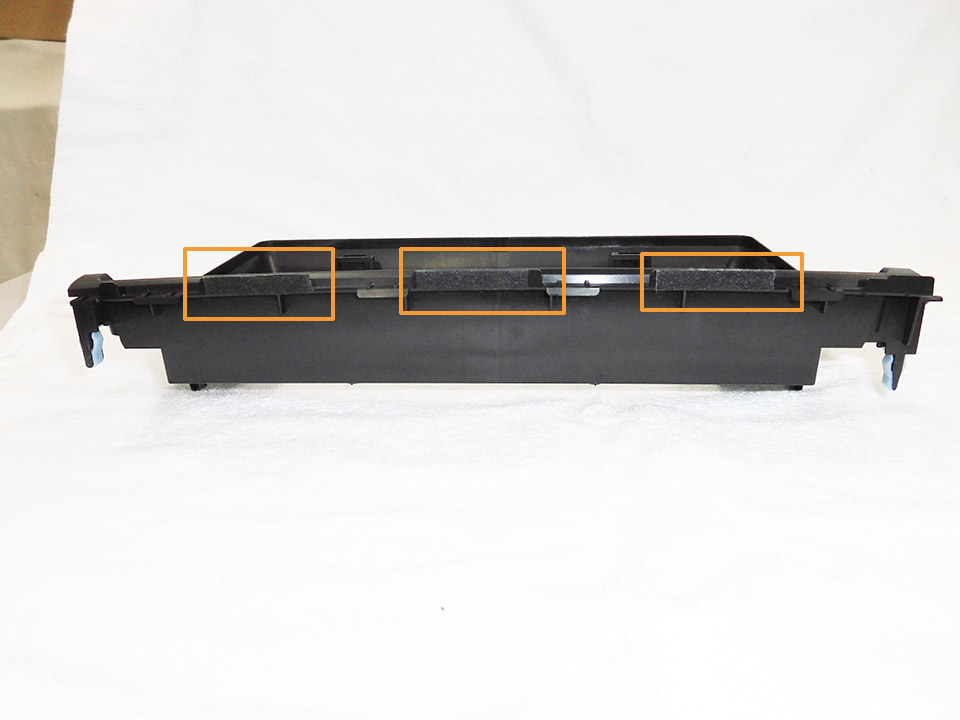

    リアカバー/テープ 貼り付け

    リアカバー下部3箇所にテープ(3枚)を貼り付けます。

    • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
  • 16
    固定ブラケット/ブラケット(L)(R) 取付け(1)

    固定ブラケットにブラケット(L)(R)を取付けます。

    工具
    プラスドライバー(2番)

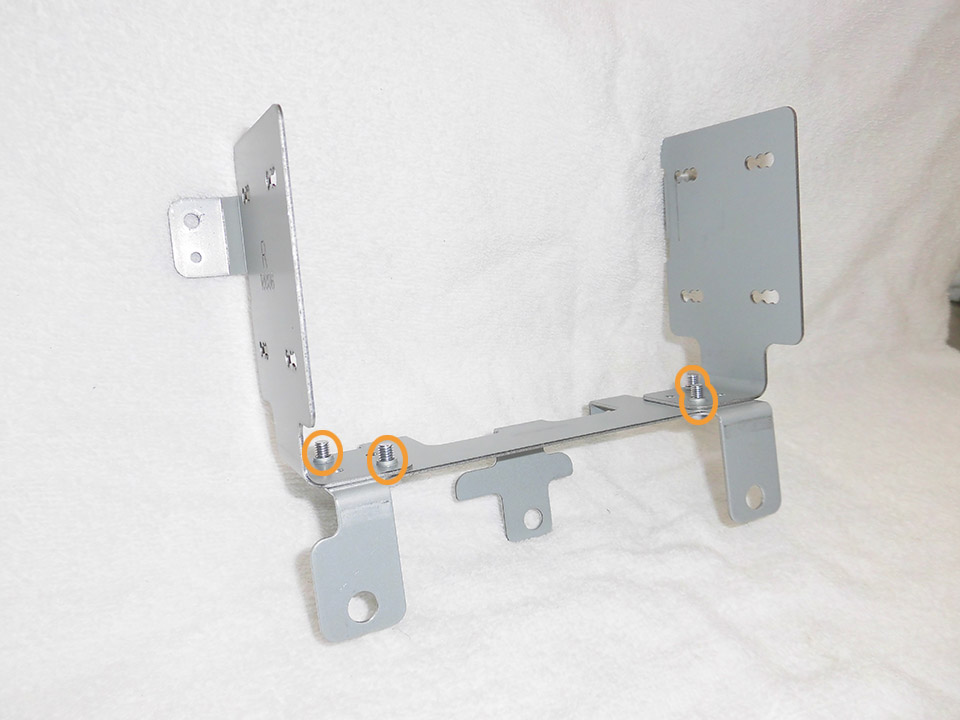

  • 17

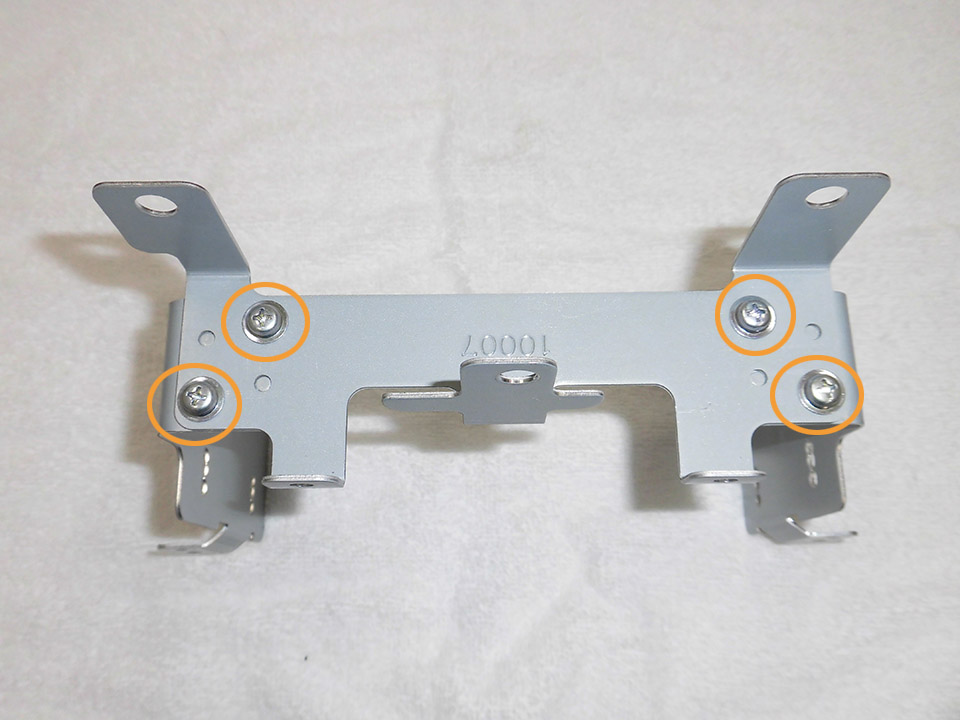

    固定ブラケット/ブラケット(L)(R) 取付け(2)

    裏側からM5×10フランジ付きネジ(4本)で取付けます。

  • 18

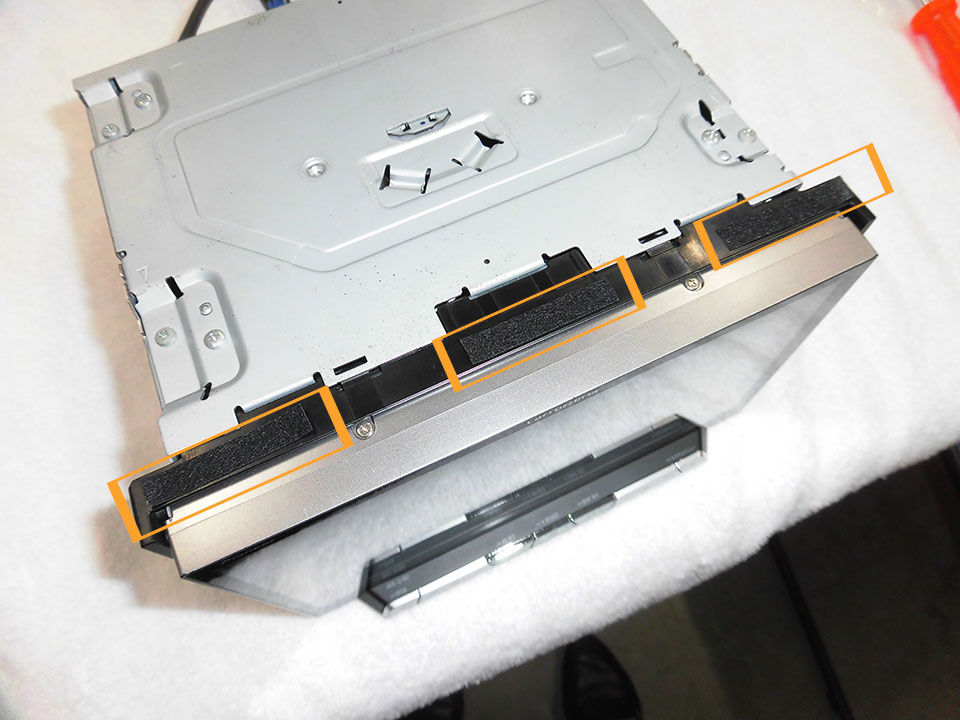

    テープ(TBX-X005同梱) 貼り付け

    カーAV正面のパネル上面3カ所にテープを貼り付けます。

    • 貼付面の汚れや油分などをよく拭き取ってから貼り付けます。
  • 19

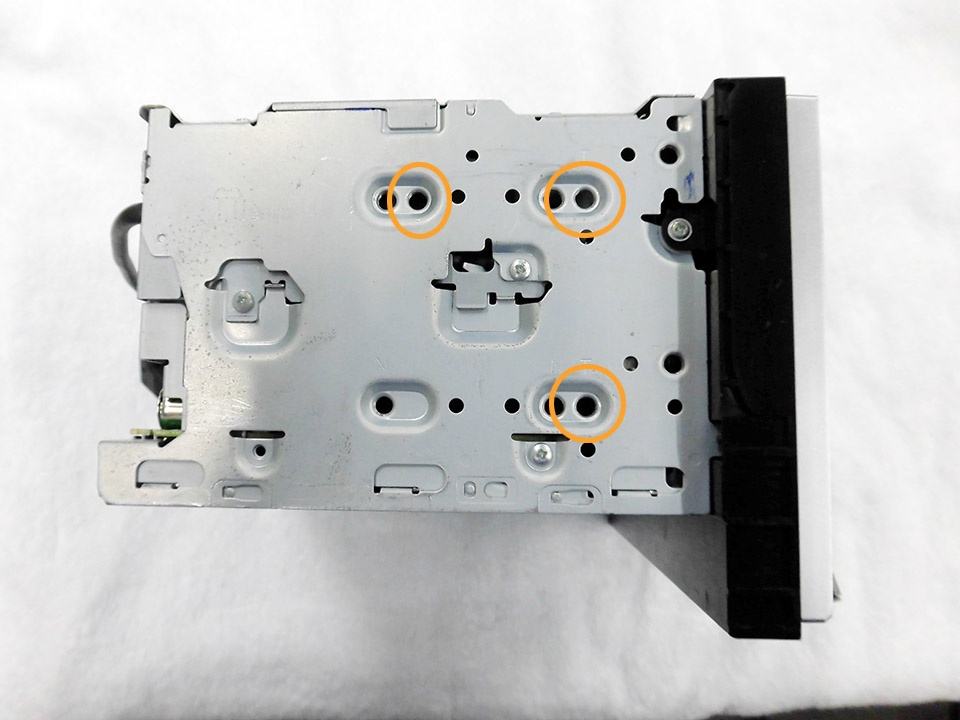

    ブラケット(L)(R) 使用穴位置

    ○印はブラケット(L)(R)を取付ける際に使用する穴位置です。

    • 取付けるカーAVの機種によって穴位置は異なります。
  • 20

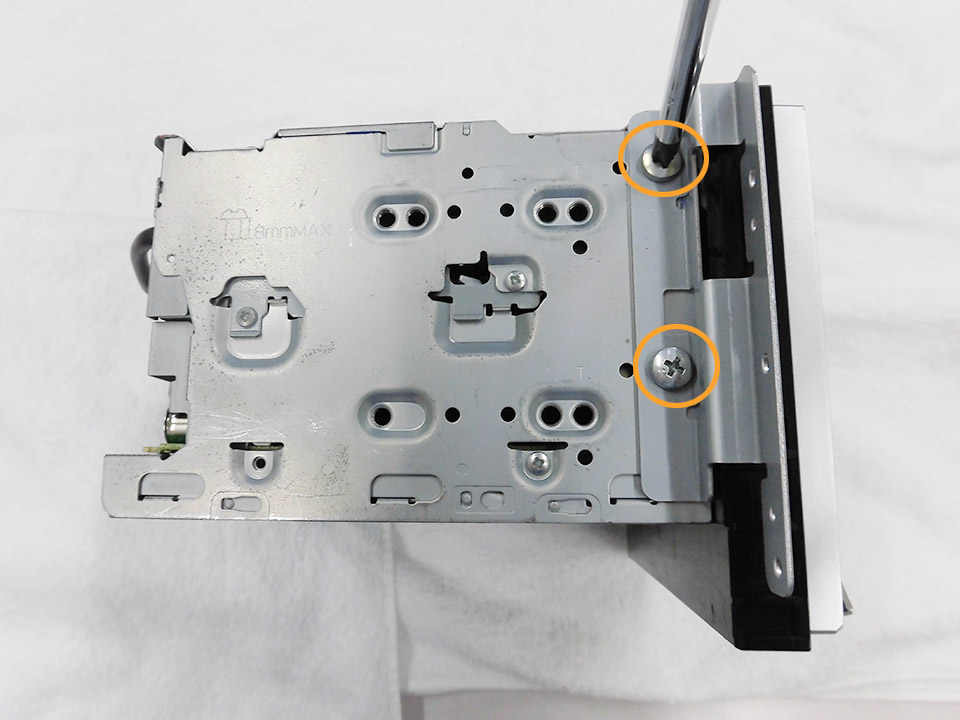

    サブブラケット(TBX-X005同梱) 取付け

    カーAVにサブブラケット(TBX-X005同梱)を重ね、〇印をネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。

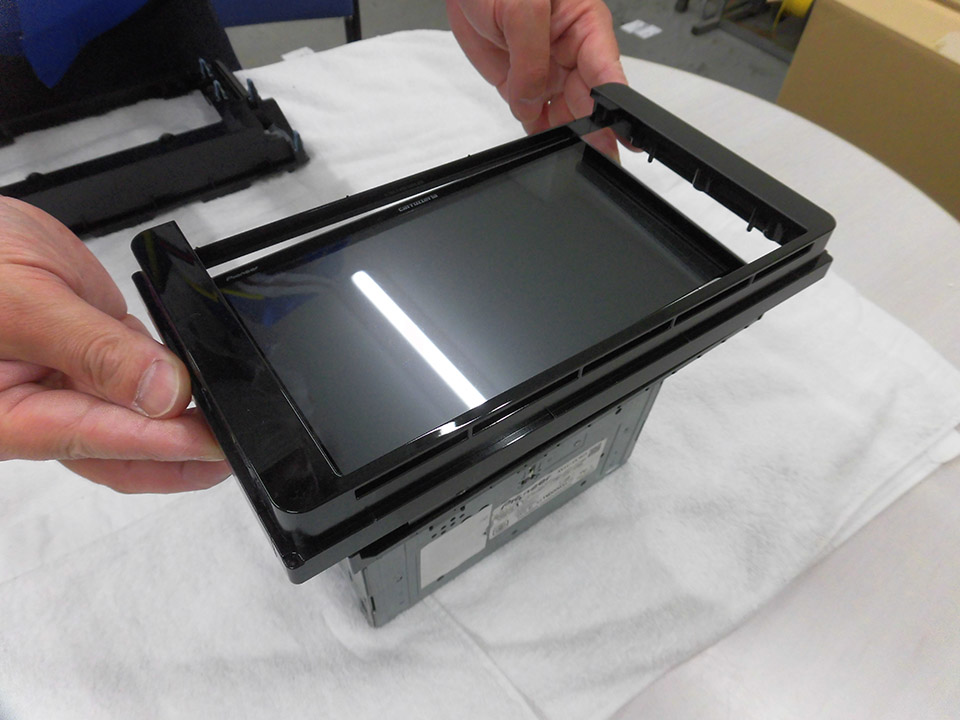

  • 21
    パネル(TBX-X005同梱) 取付け(1)

    カーAVにパネル(TBX-X005同梱)を重ねます。

  • 22

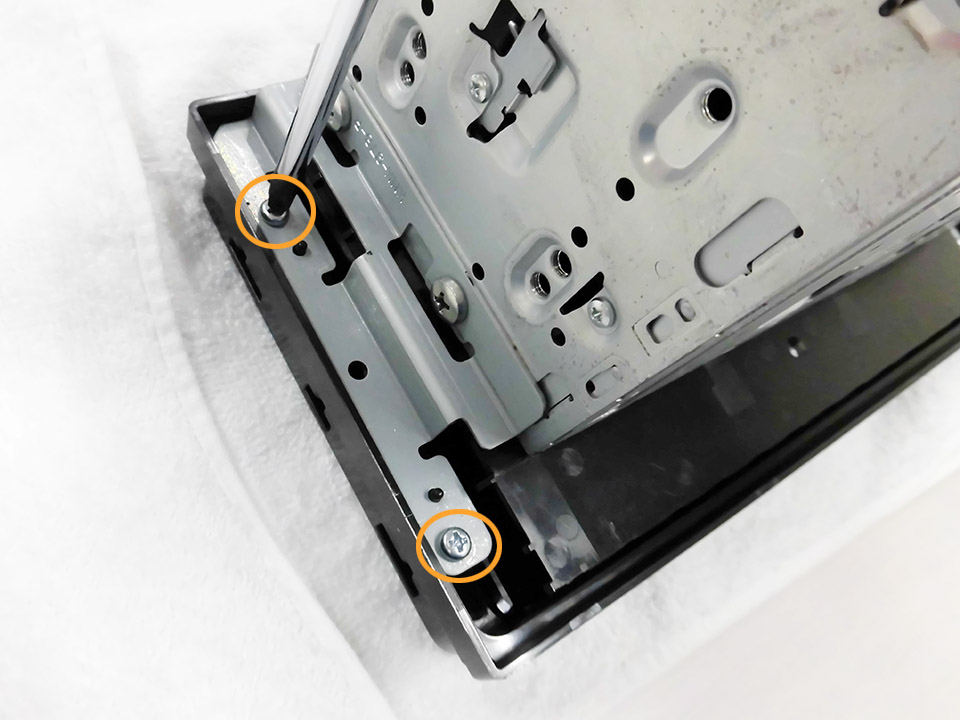

    パネル(TBX-X005同梱) 取付け(2)

    〇印をφ4×12タッピングネジで取付けます。 これでTBX-X005(オプションパネル)の取付けは完了です。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けます。
  • 23

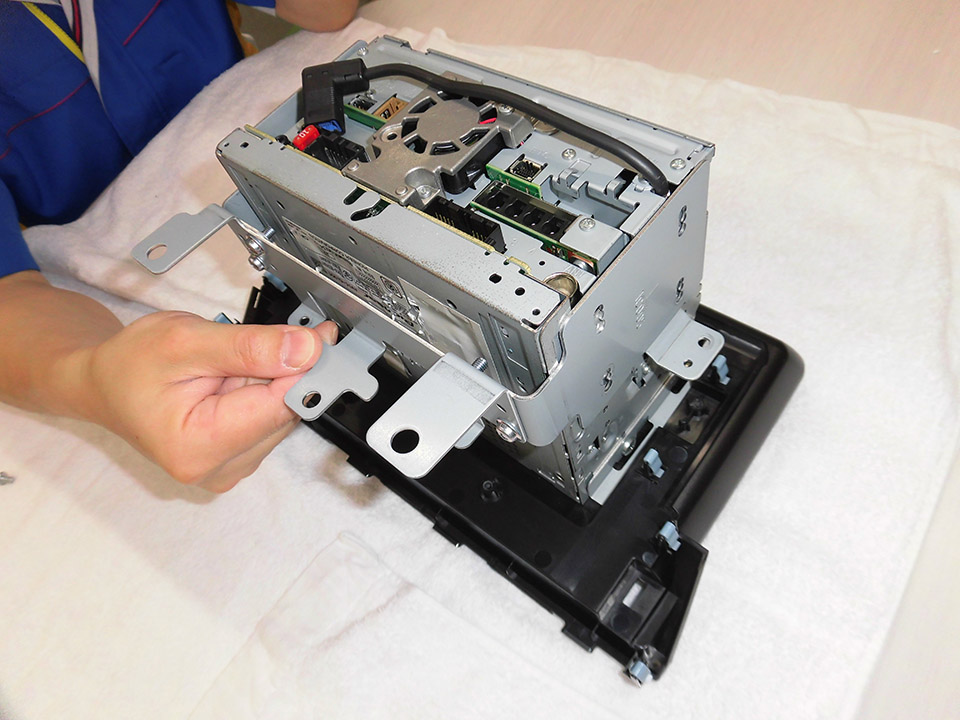

    ブラケット(L)(R)+固定ブラケット 挿入

    カーAV後方からブラケット(L)(R)+固定ブラケットを挿入します。

  • 24

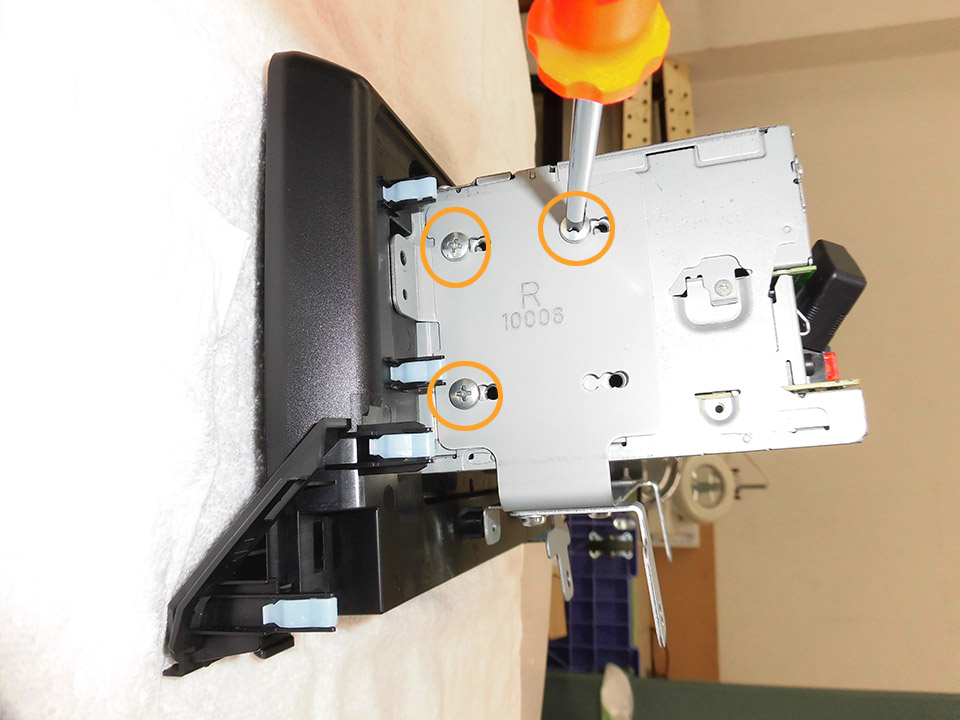

    カーAV/ブラケット(L)(R) 取付け

    〇印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(R)です。(L)も同様に取付けます。

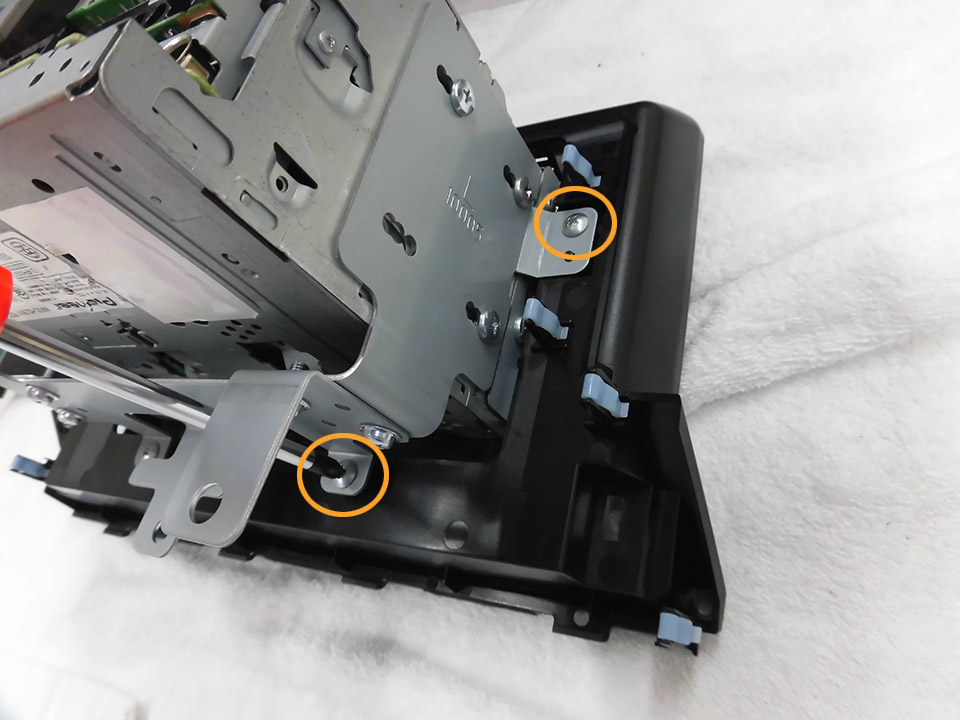

  • 25
    リアカバー/ブラケット(L)(R) 固定

    〇印をキット付属φ4.5×10タッピングネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 26

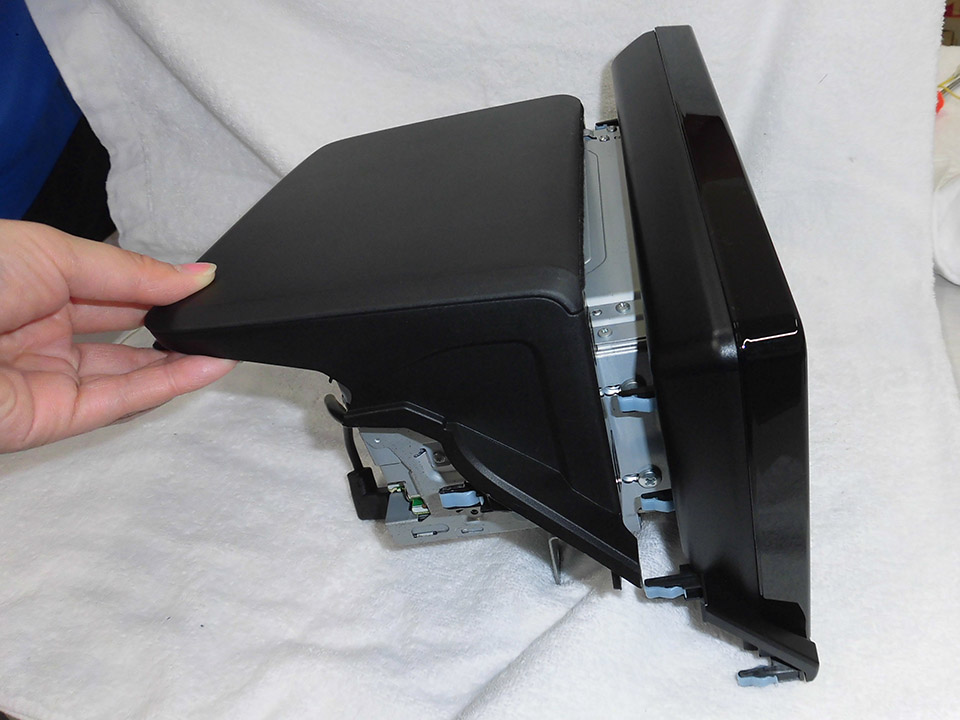

    パネル 取付け

    カーAV前方からパネルを取付けます。

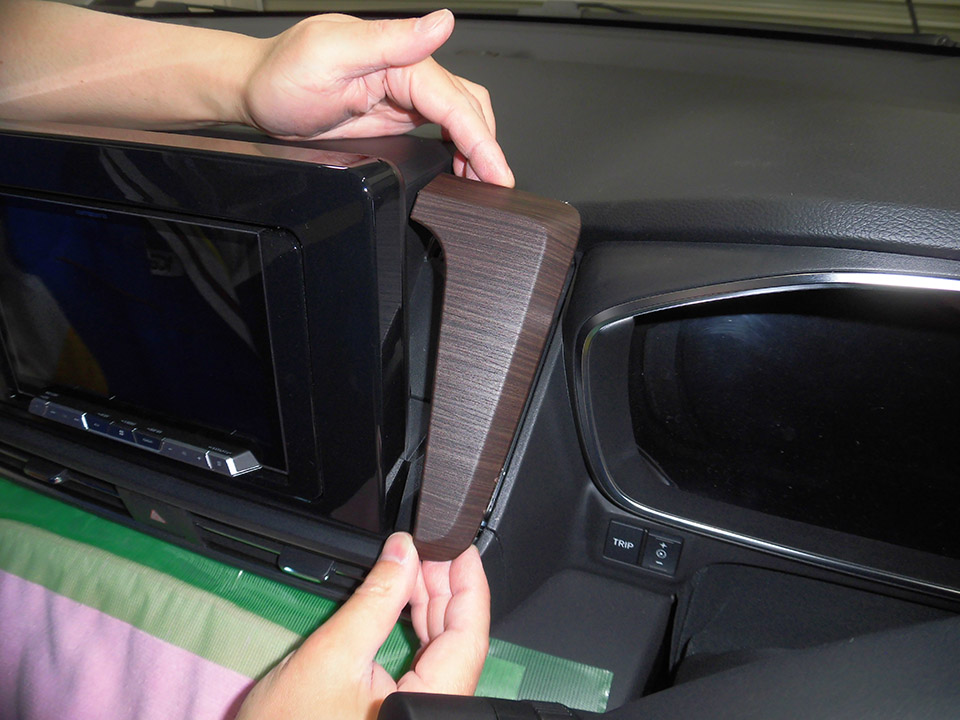

  • 27
    センタパネル 取付け

    カーAV後方から、初めに取外したセンタパネルを取付けます。

  • 28

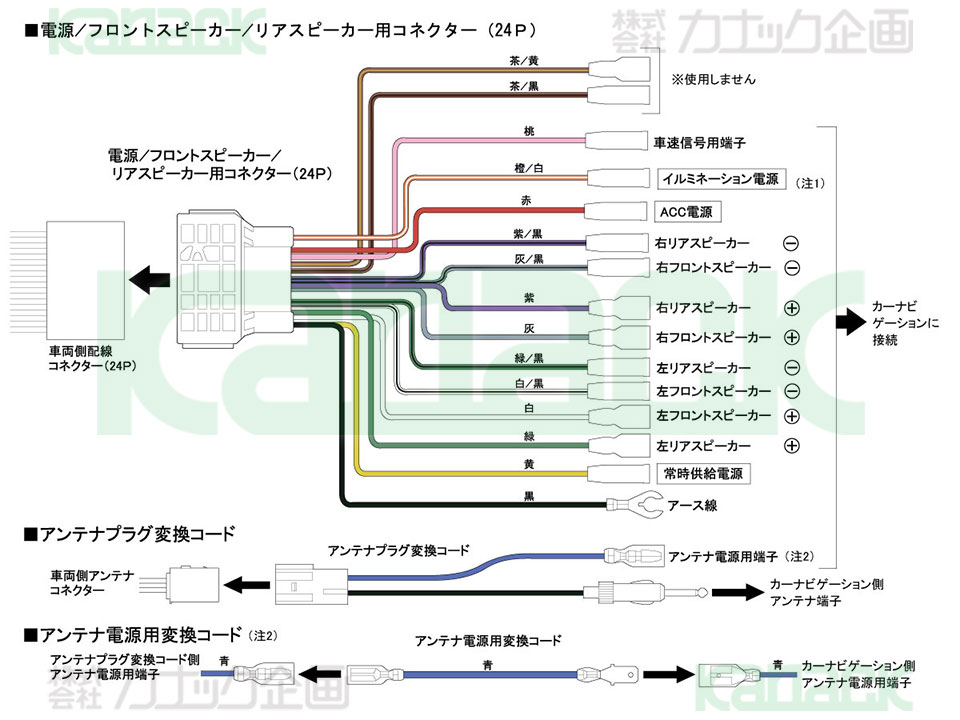

    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーナビゲーションによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理してください)
    • 注2、カーナビゲーション側のアンテナ電源用端子が平端子が平端子の場合はアンテナ変換コードを使用します。

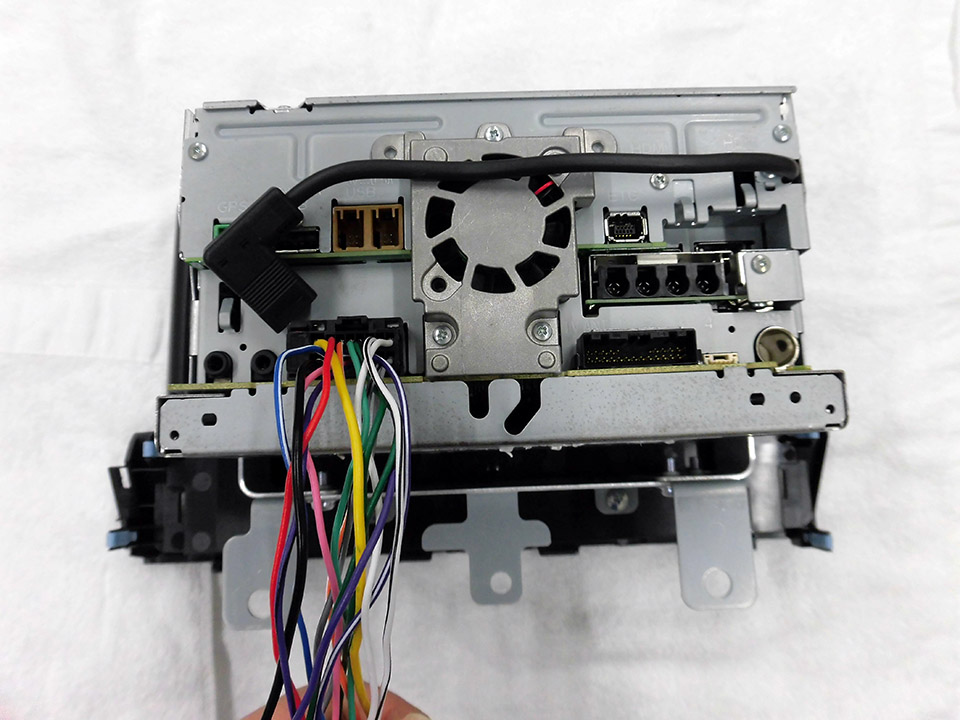

  • 29
    配線コネクター 接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 30
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

  • 31
    アース線 接続

    キットの配線コネクターのアース線を共締めします。

    • 共締め後、テープ等で巻き付けてください。
  • 32

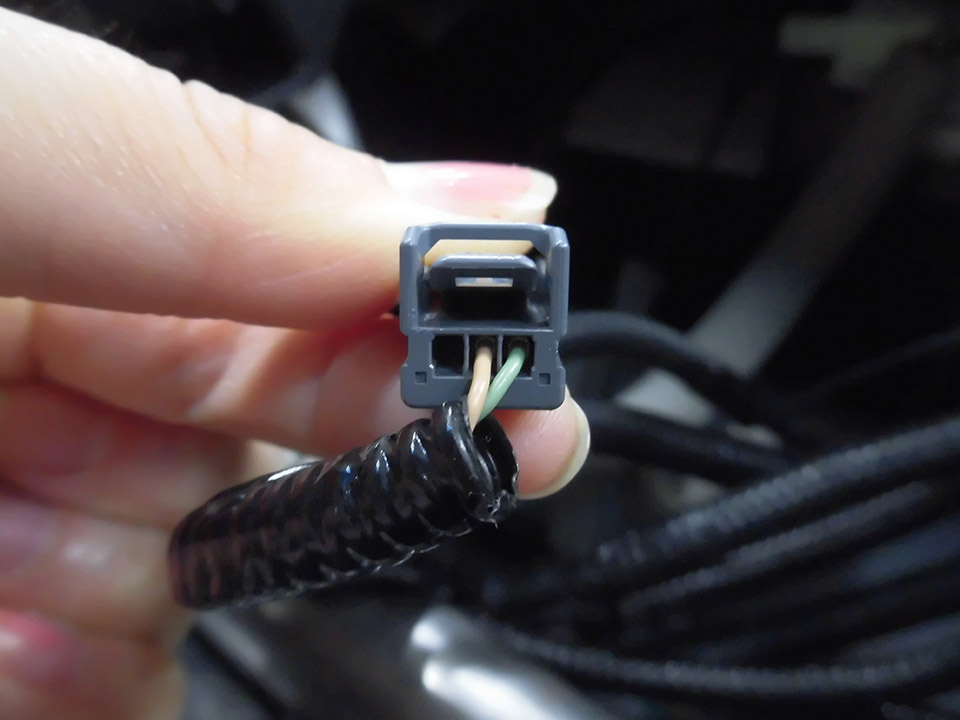

    リバース信号/パーキング信号 接続

    リバース信号は車両側コネクター(3P)薄茶コード、
    パーキング信号は車両側コネクター(3P)若草コード にそれぞれエレクトロタップで接続します。

  • 33

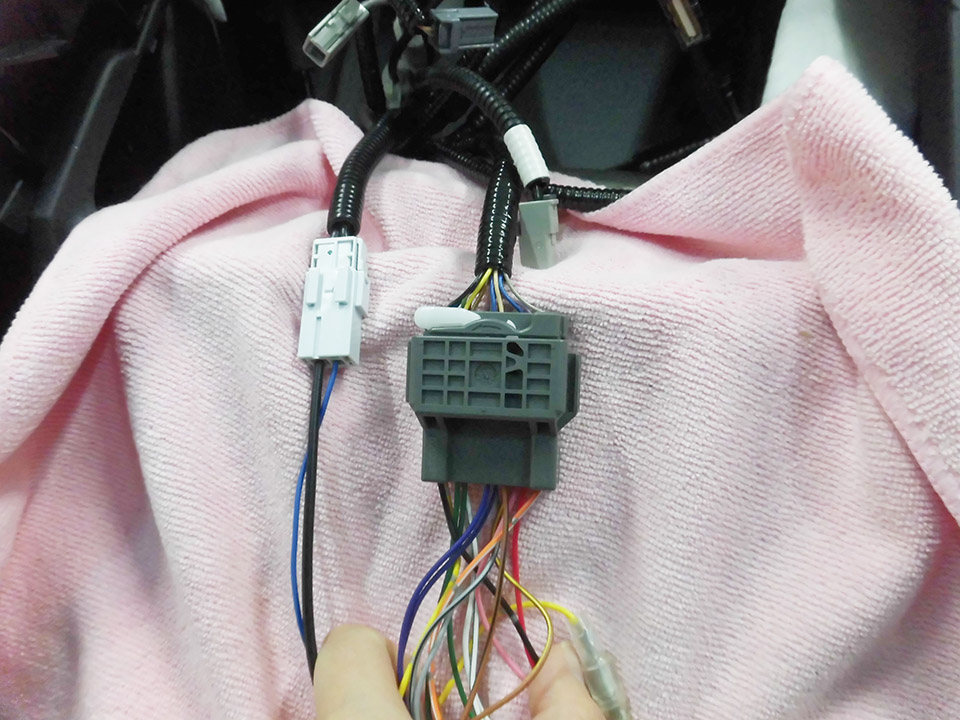

    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー/リアスピーカー用コネクター(24P)
    ・アンテナプラグ変換コード

  • 34

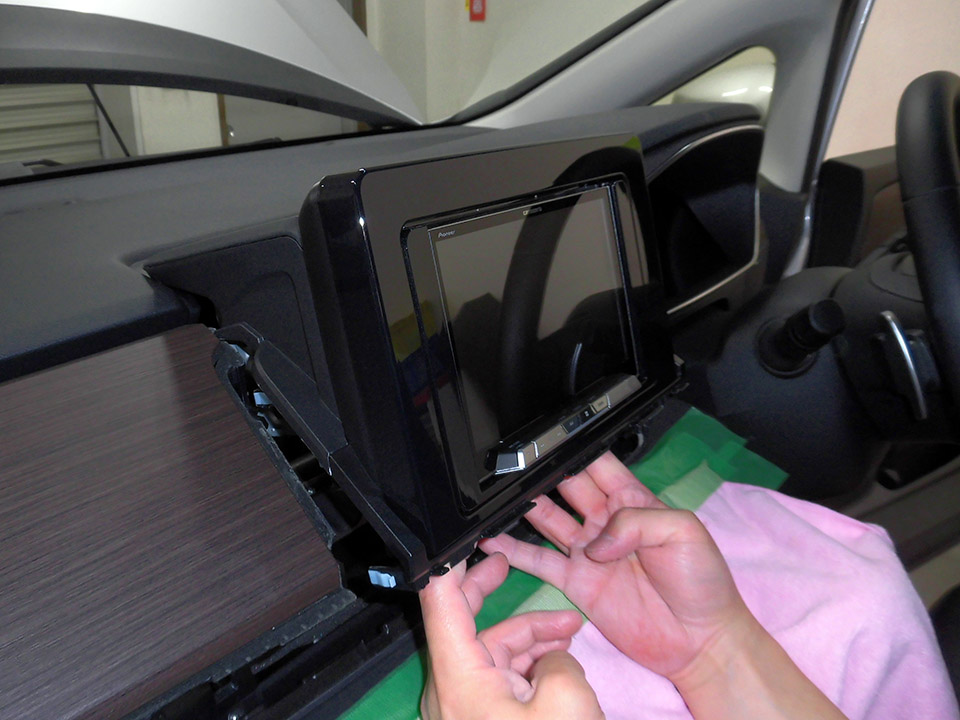

    カーAV 取付け

    配線等を挟まないように注意しカーAVを車両側にはめ込みます。

  • 35

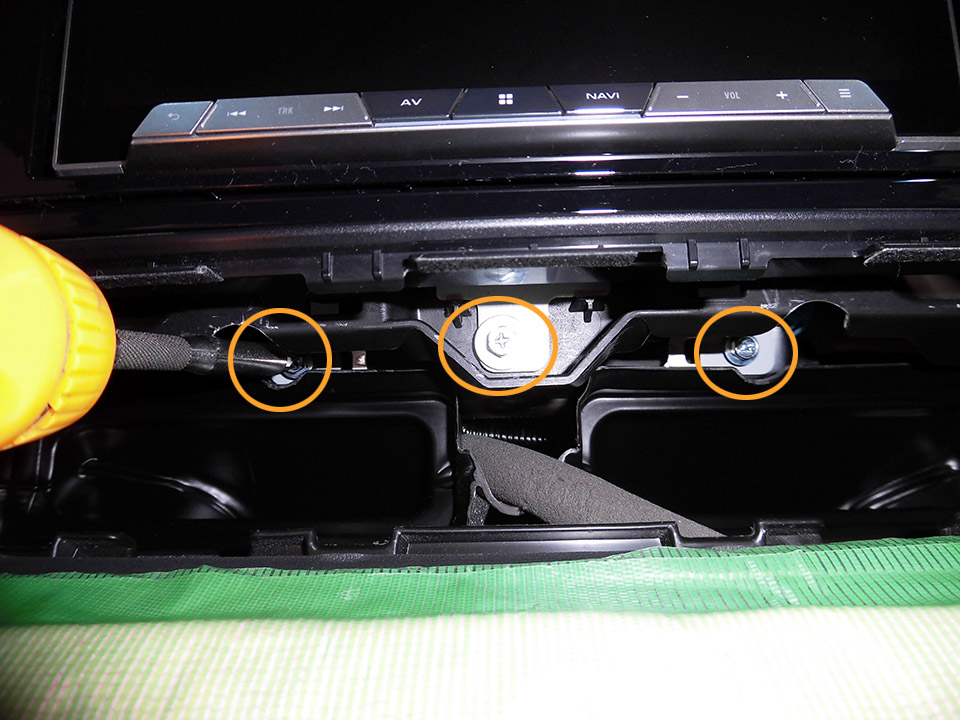

    カーAV 固定

    〇印をネジで固定します。(中央:純正ネジ、左右:キット付属M5×16(座付)ネジ)

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
  • 36

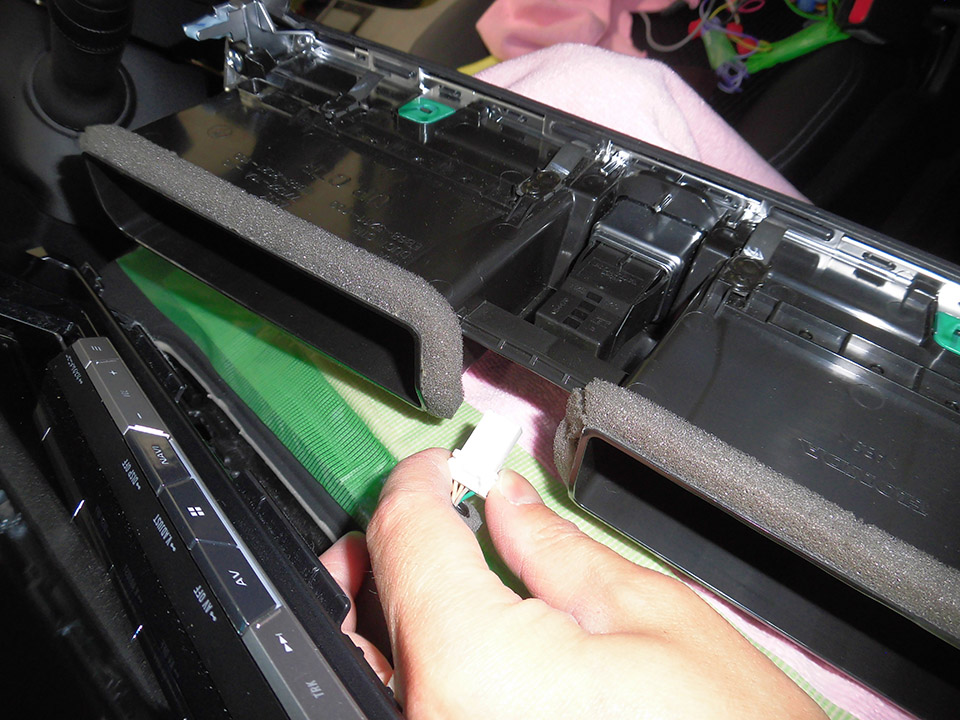

    アシスタントパネル 取付け(1)

    アシスタントパネルに配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 37

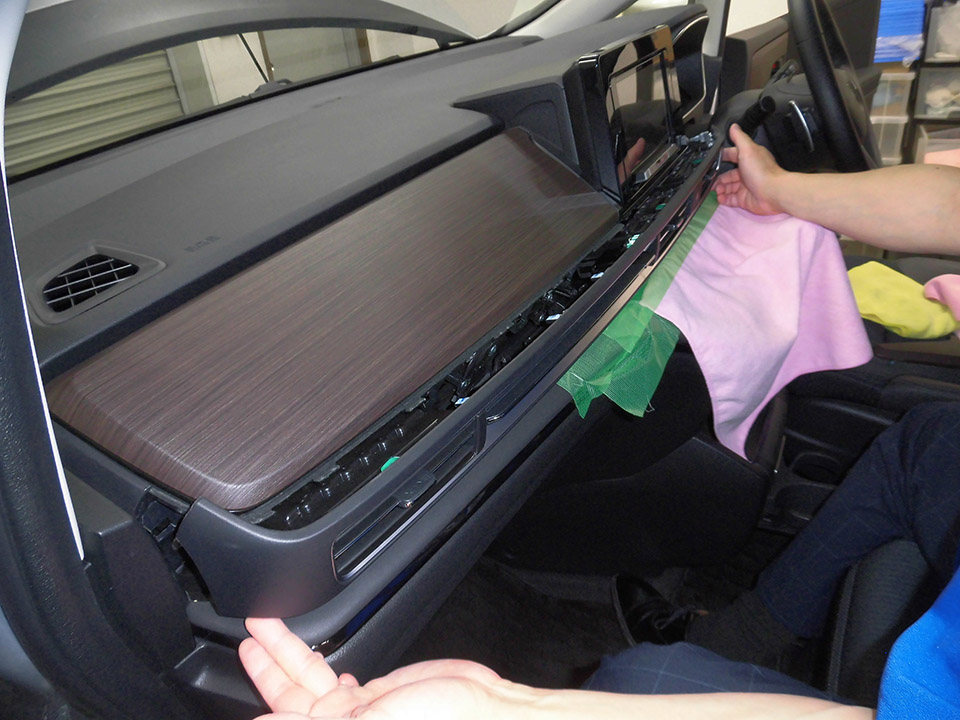

    アシスタントパネル 取付け(2)

    アシスタントパネルを取付けます。

  • 38
    センタロアガーニッシュ 取付け

    センタロアガーニッシュを取付けます。

  • 39

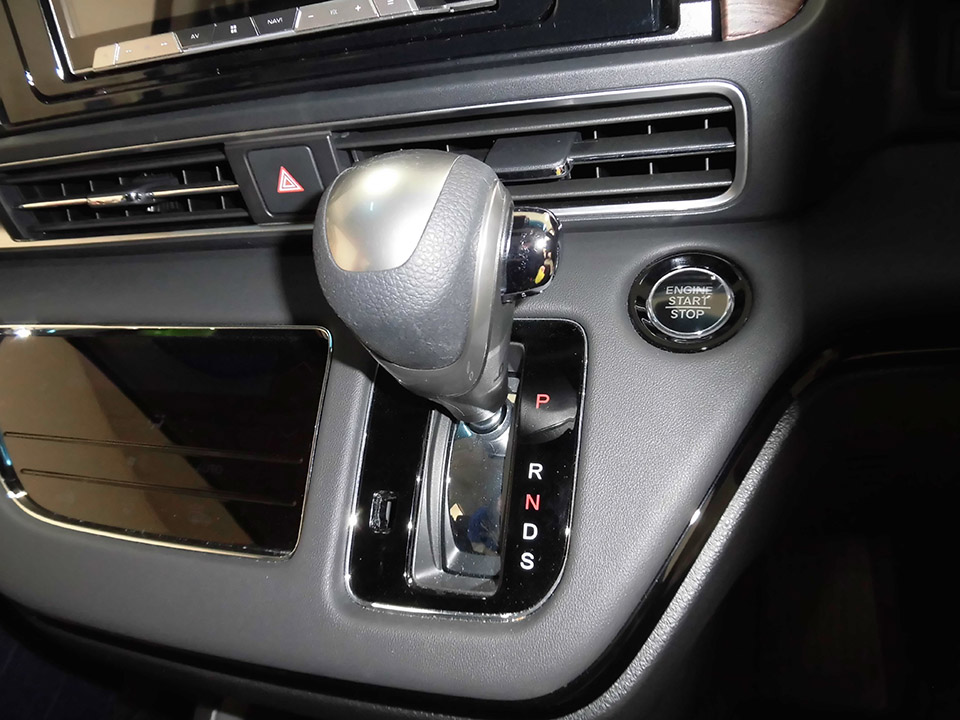

    シフトレバー 戻す

    シフトレバーをPに戻します。

  • 40
    シフトロックカバー 取付け

    シフトロックカバーを取付けます。

  • 41

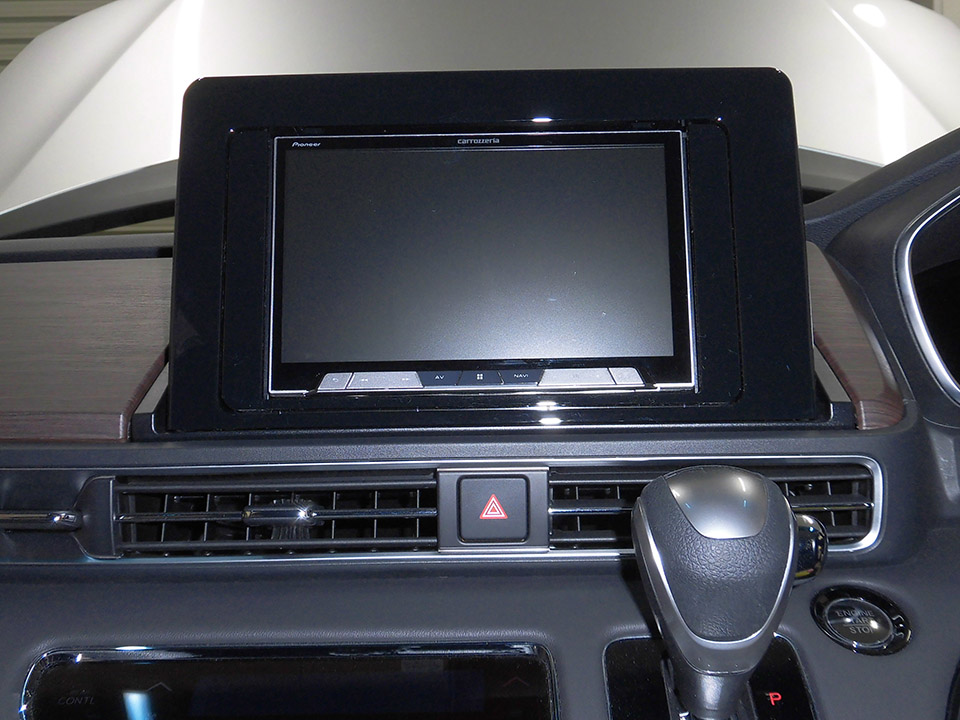

    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。
    確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)
