スペーシアベース バックカメラ変換アダプター取付方法
管理No：fy23019 登録日：2023年8月9日()
- メーカー
- スズキ
- 車種
- スペーシアベース
- 年式
- R4/8～現在
- 取付けタイプ
- バックカメラ変換アダプター取付
- 使用キット
- タイプ
- 全方位モニター付車
- 型式
- MK53S
- 使用ナビゲーション
- パイオニア製
※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。
※サイト内のコンテンツの転載を禁止します。
使用キット・使用工具
カーナビの取り付け方法の基本。注1．純正全方位モニターを使用する場合、必ず車両の取扱説明書を参照してください。
注2．ガイドラインは表示されますが、正確に表示されない場合があります。
注3．取付けるカーAVの仕様によっては正常に映像が表示されない場合があります。
注4．スイッチの取付けには、車両側に未使用のスイッチホールがあることをご確認ください。
（ハロゲンヘッドランプ（マニュアルレベリング機構付）車は取付けできません。
注5．純正部品のカメラコントロールキットが必要です。（部品番号：99000-79CA1）
注6．別途取付キットに同梱のリバース/パーキング用コネクター（12P）は使用しません。
TPS094BA(メーカーサイト)
アダプター、アダプターハーネス(12P、14P)、アダプターハーネス（12P、10P）、スイッチ、スイッチコード
※以下のショッピングモール（ワントップ運営）にて購入できます。
使用工具
プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、タオル 、保護テープ
取付方法

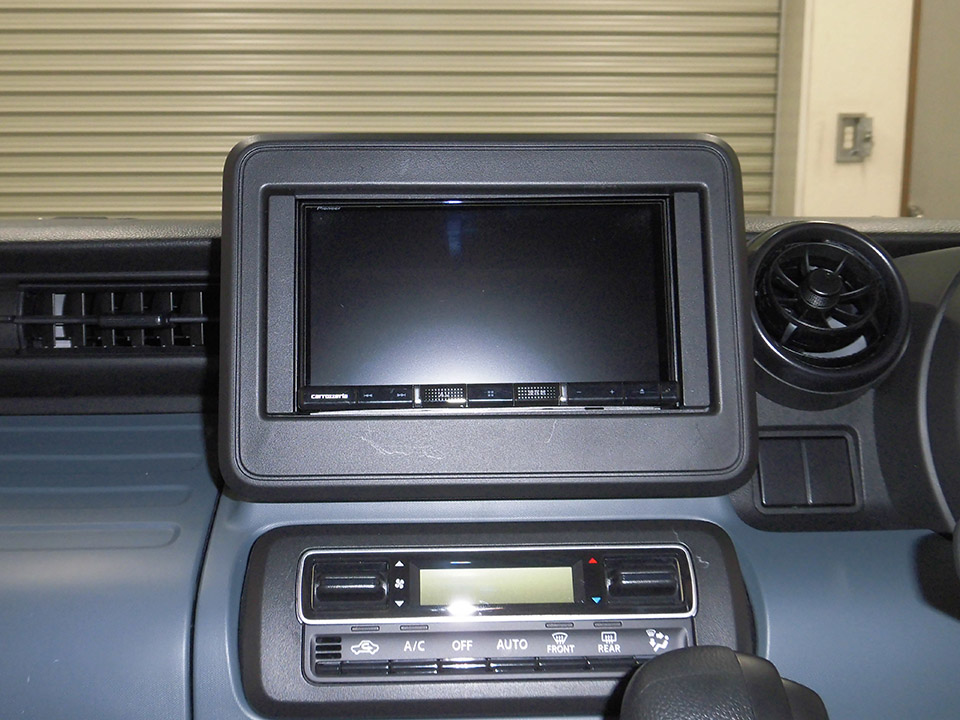

- 1作業開始
はじめにバッテリー(－端子)を取外しタオルなどで包んで他の金属と接触しないように保護します。
- 工具
- ソケットレンチ（No.10）
- －端子と+端子を接触させないでください。
- 2センターパネル 取外し
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 4箇所

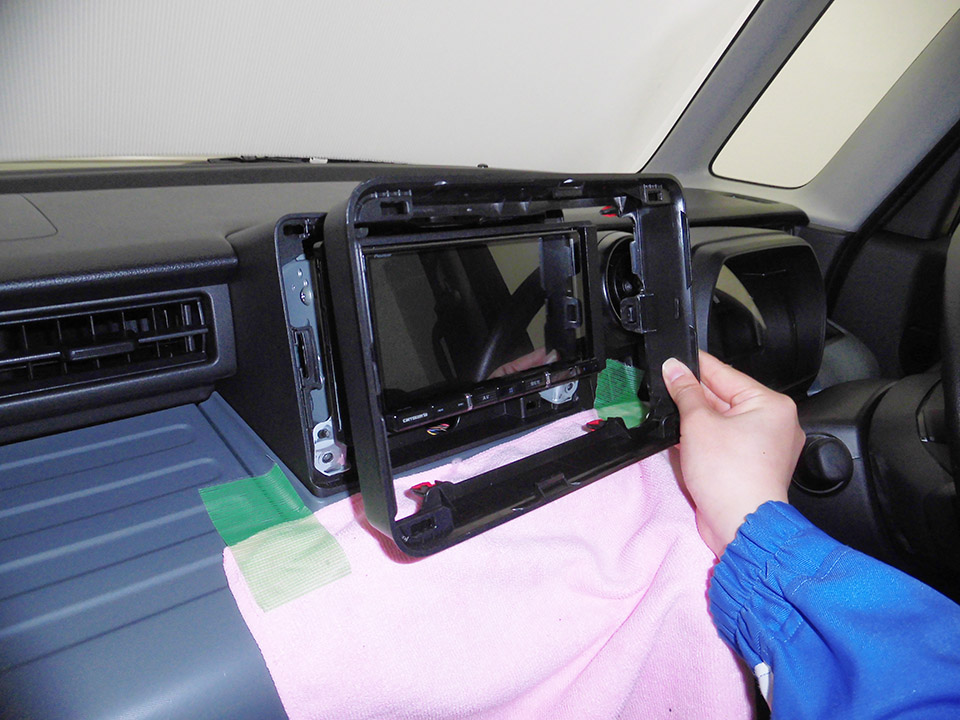

- 3パネルベース 取外し
パネルベースを取外します。
- 工具
- 内張りはがし
- フック
- 4箇所
- 4純正ネジ 取外し
○印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。

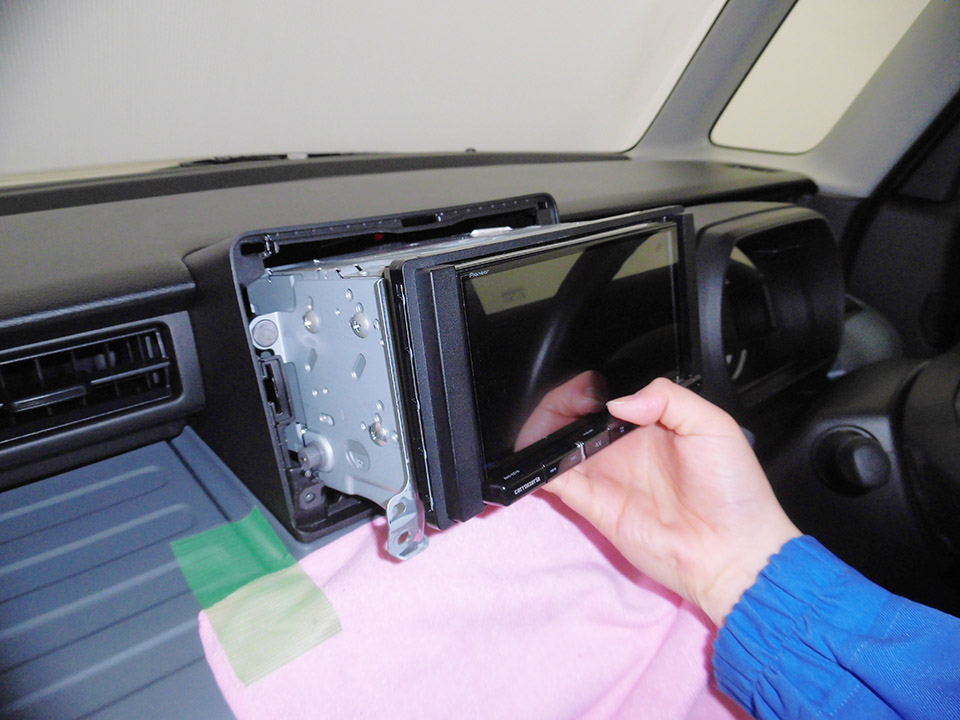

- 5カーAV 取外し
カーAVを取外します。タオル等を敷き、カーAVを置きます。
- 必要の場合は配線コネクターを外します。
- 6スイッチ取付作業
車両側スイッチホールへキット付属のスイッチ取付作業を行います。
- 7アンダーカバー 取外し

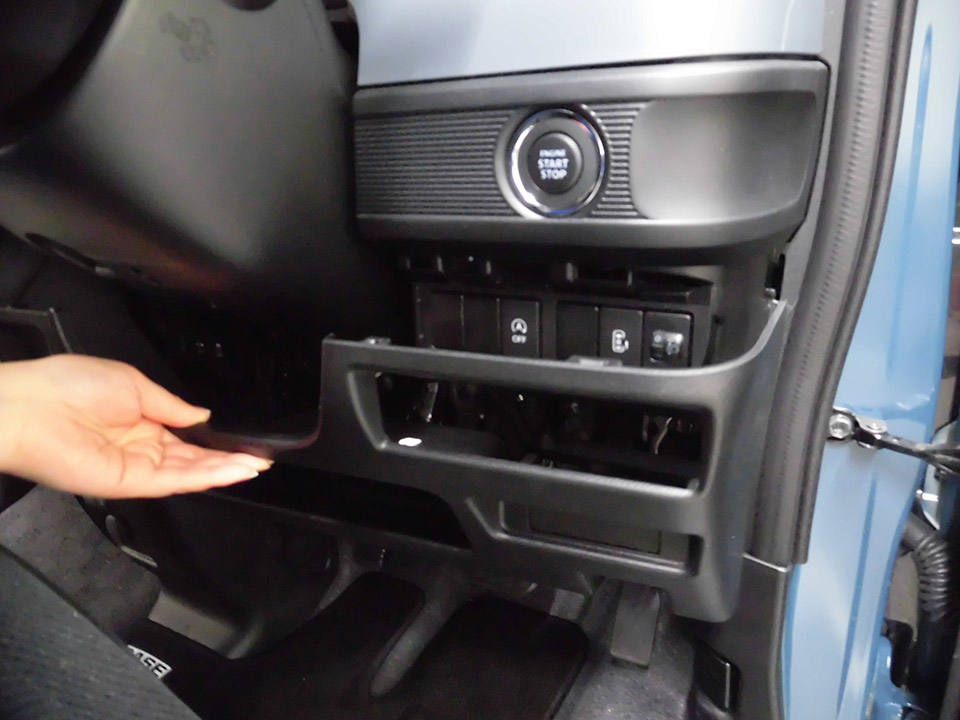

ハンドル下のアンダーカバーを取外します。
- 工具
- 内張りはがし

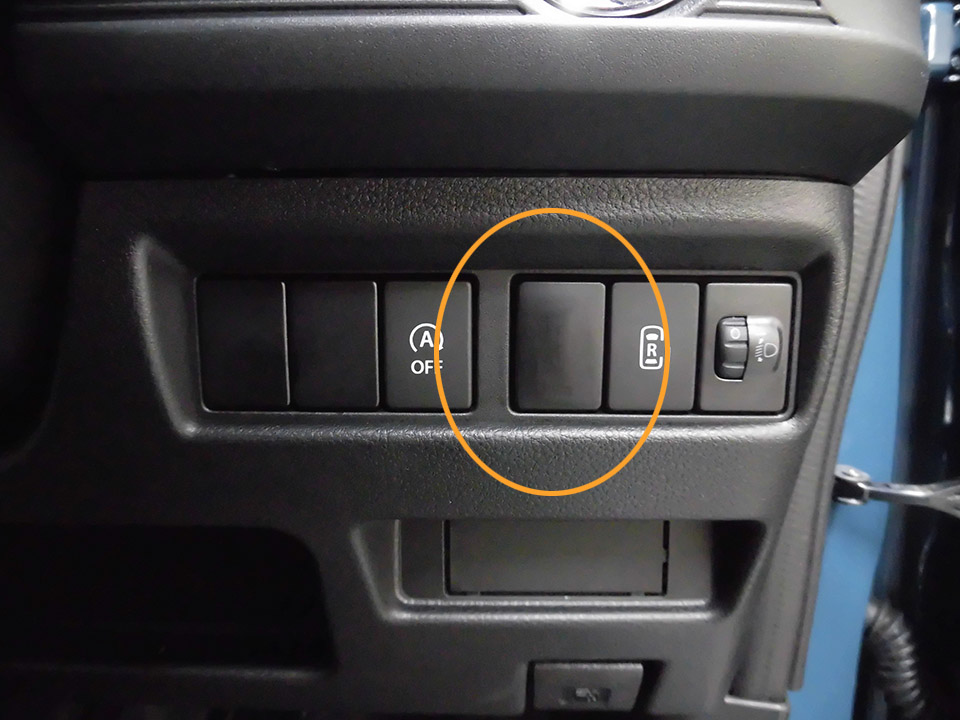

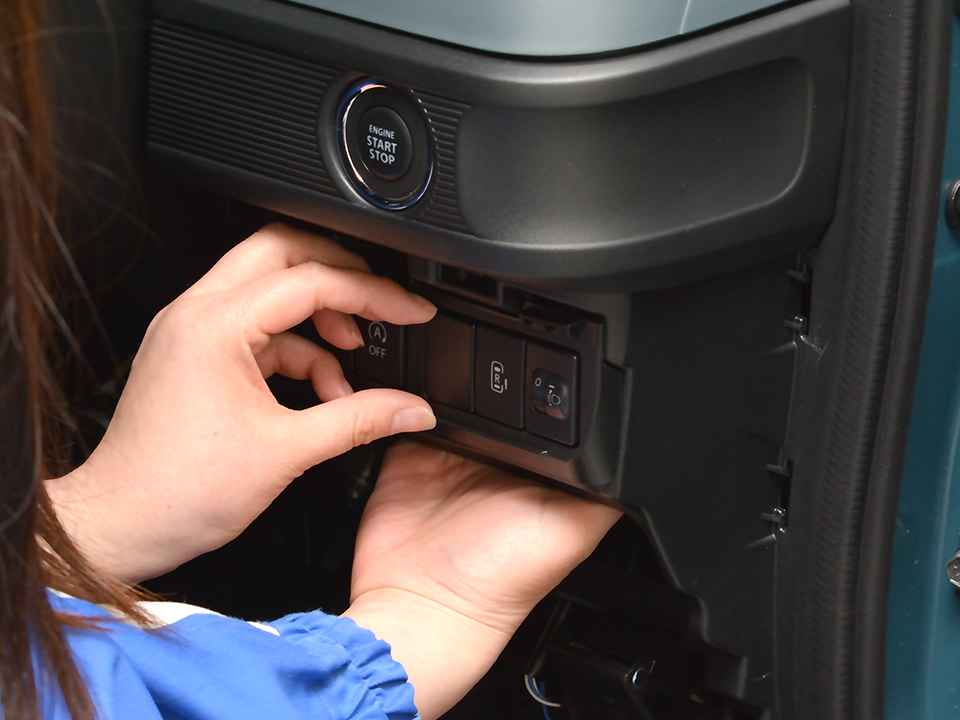

- 8スイッチホール 取外し(1)
裏側からフックを押しスイッチホールを手前に押し出します。
- 9スイッチホール 取外し(2)
スイッチホールを取外します。
- フック
- 2箇所
- 10スイッチコード 引き回し

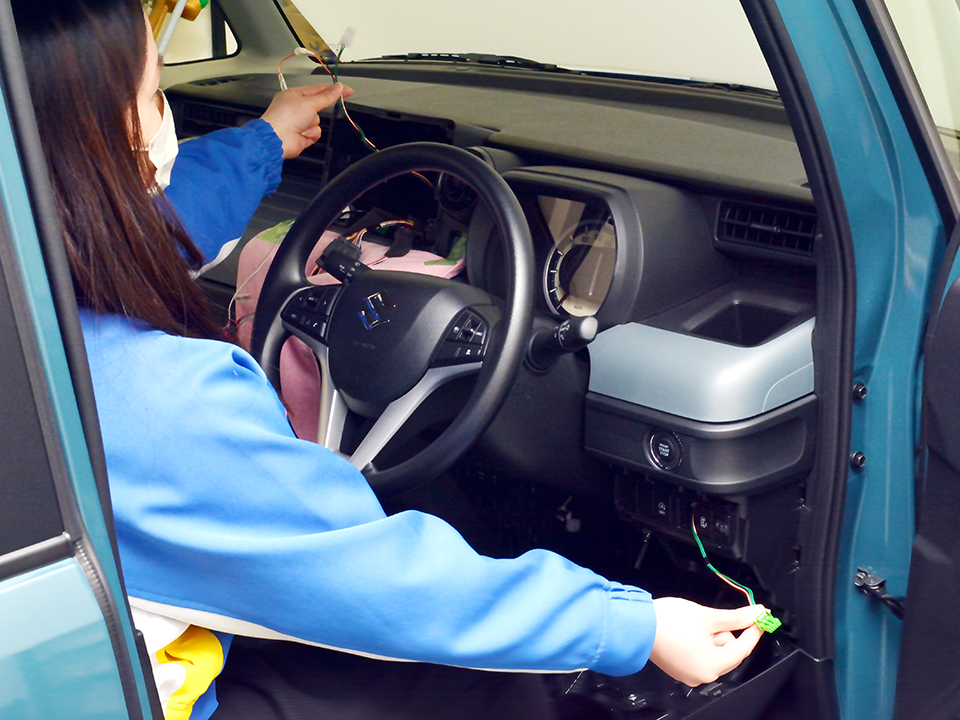

キット付属のスイッチコードを引き回します。
- 配線引き回しの際は車体等の可動部には挟み込まないよう注意してください。

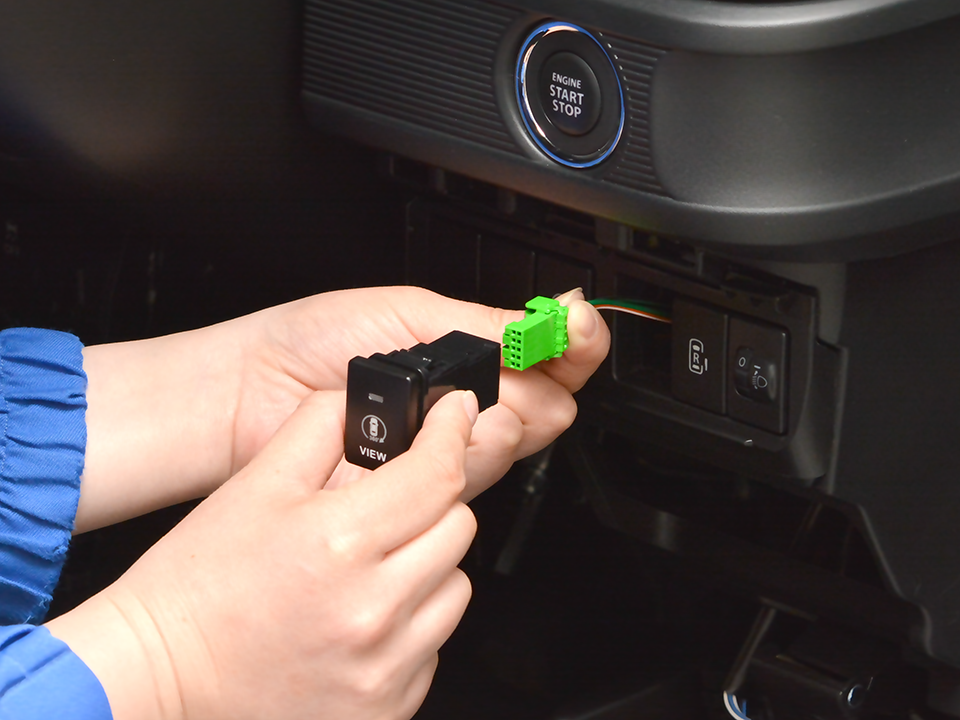

- 11スイッチコード 接続
キット付属のスイッチに引き回したコードのコネクターをスイッチへ接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。

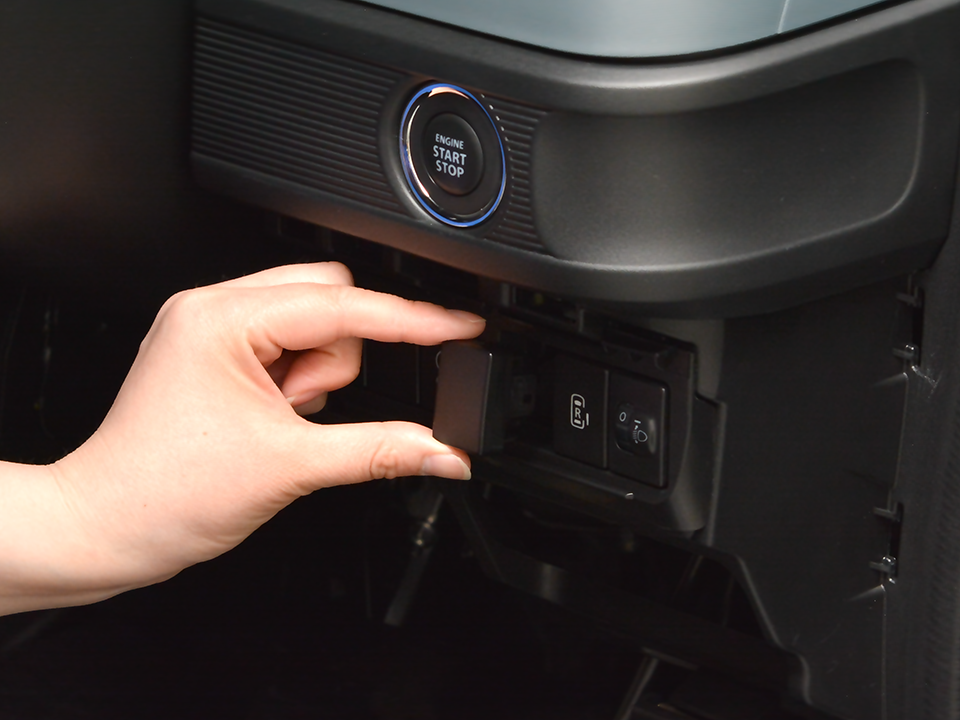

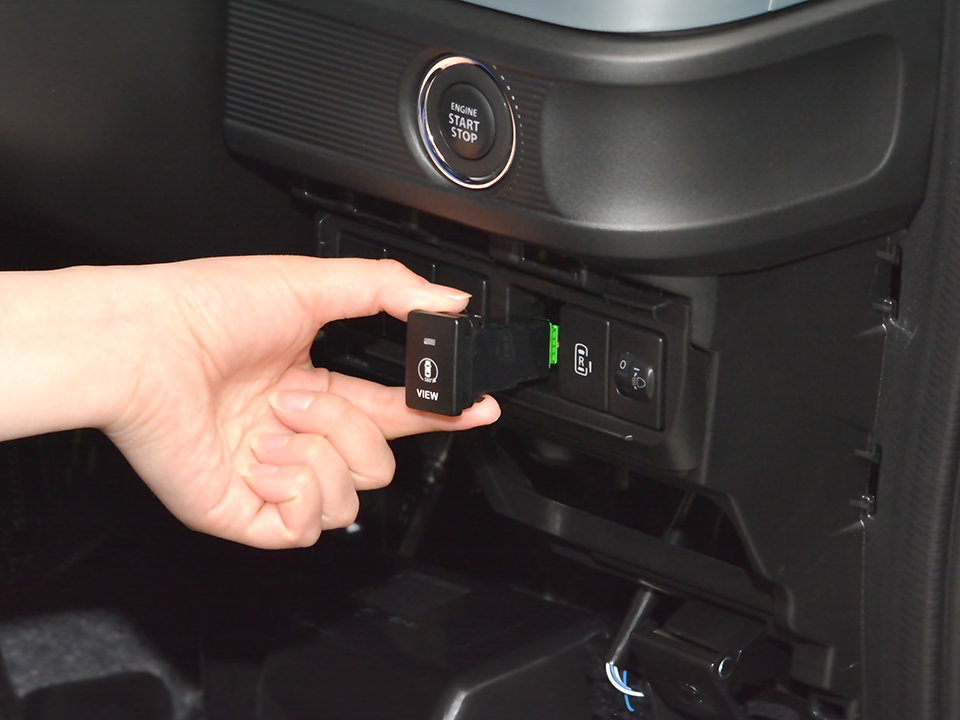

- 12スイッチ 取付け
車両側へスイッチを取付けます。
- 13スイッチ取付完了

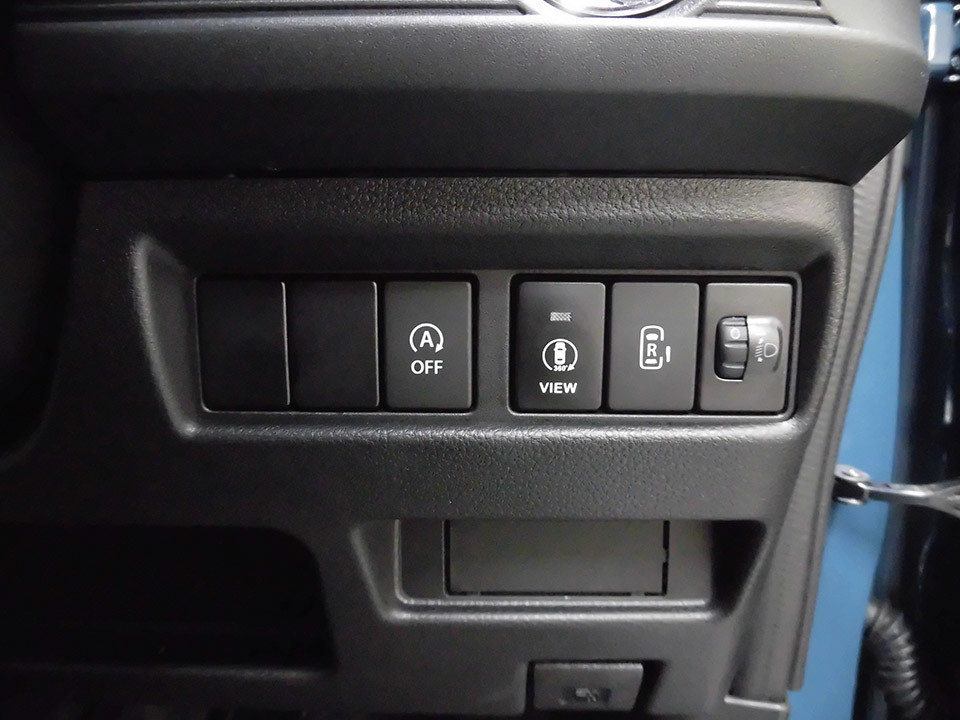

アンダーカバーを戻し、スイッチの取付けは完了です。

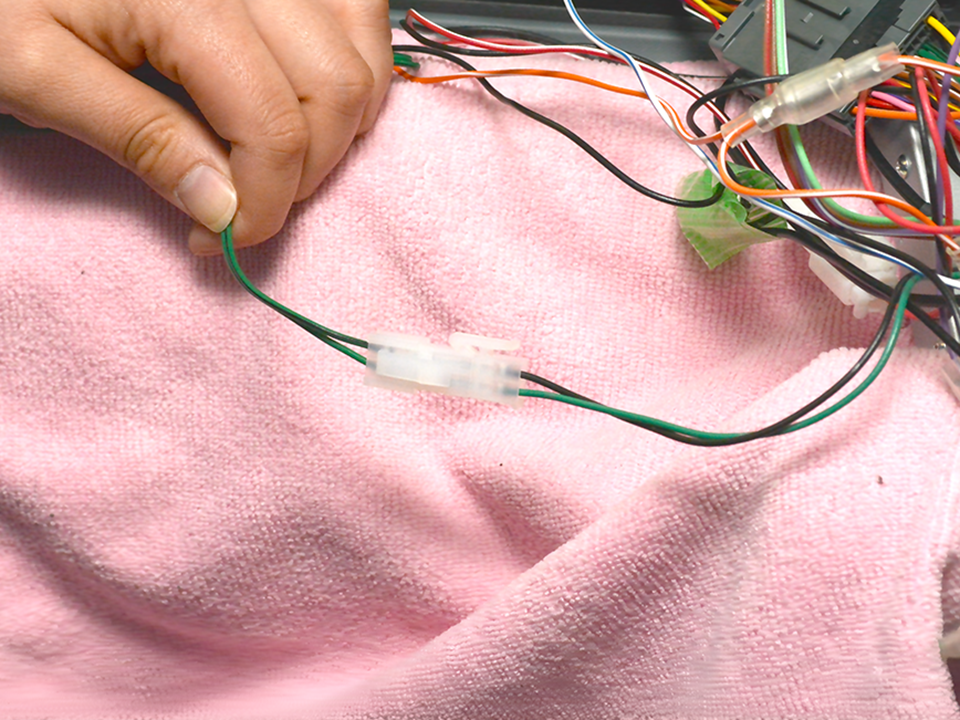

- 14スイッチコード 接続(1)
ダッシュ側のスイッチコードのコネクター(2P)を接続します。

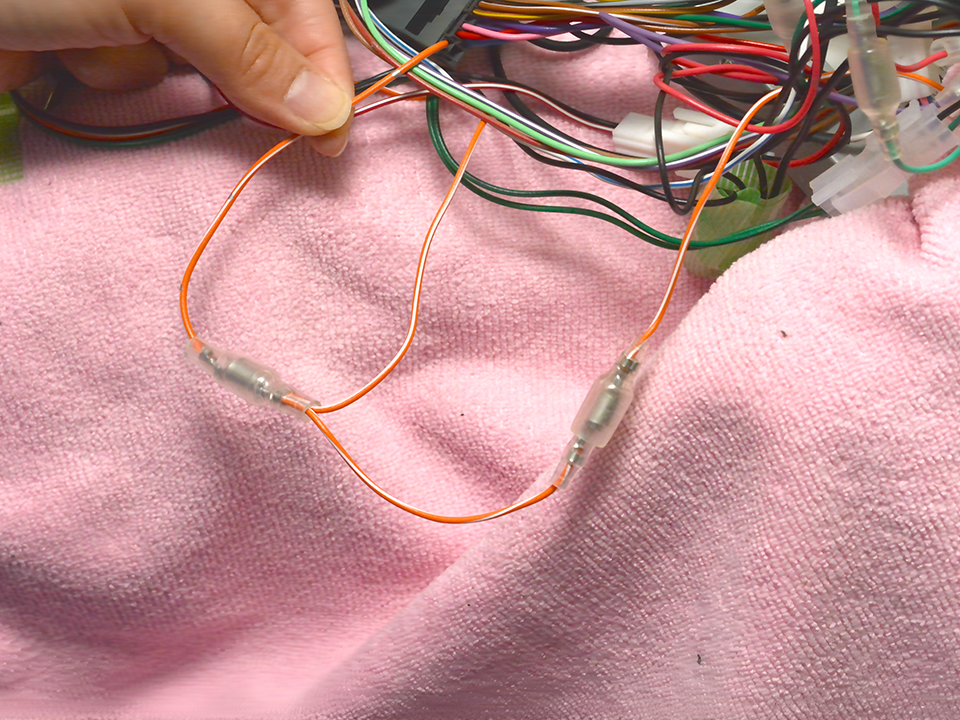

- 15スイッチコード 接続(2)
ダッシュ側のスイッチコードのイルミネーション電源を接続します。
- ギボシ端子は最後まで差し込んでください。
- 16アダプター本体 接続
アダプター本体とアダプターハーネスを接続します。（14Pと10P）
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 17配線コネクター 接続

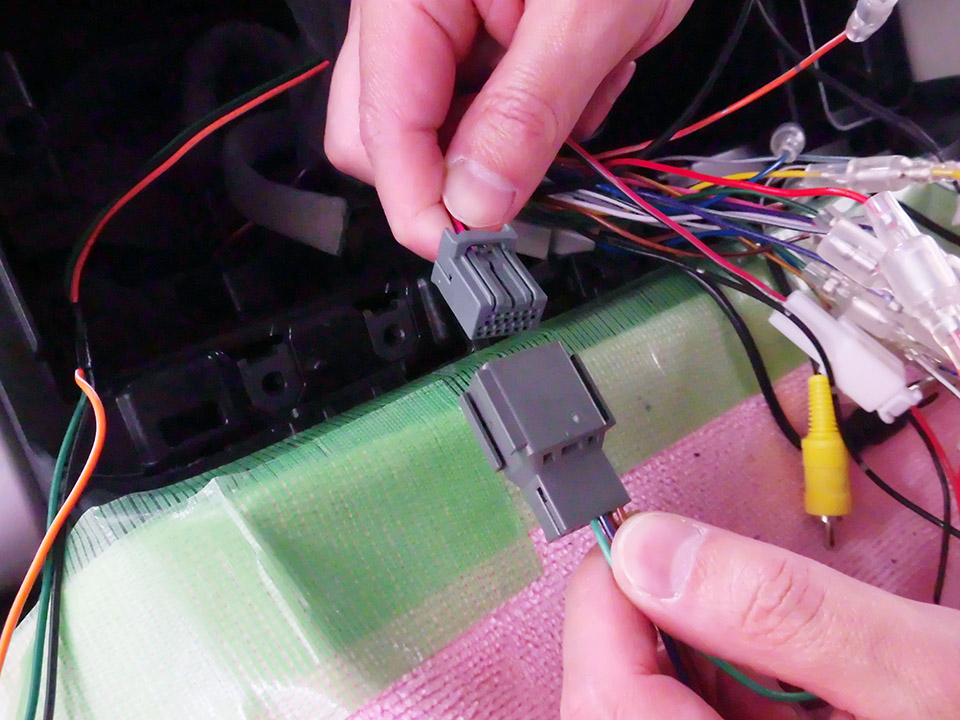

アダプターハーネス(12P)を車両側へ接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。

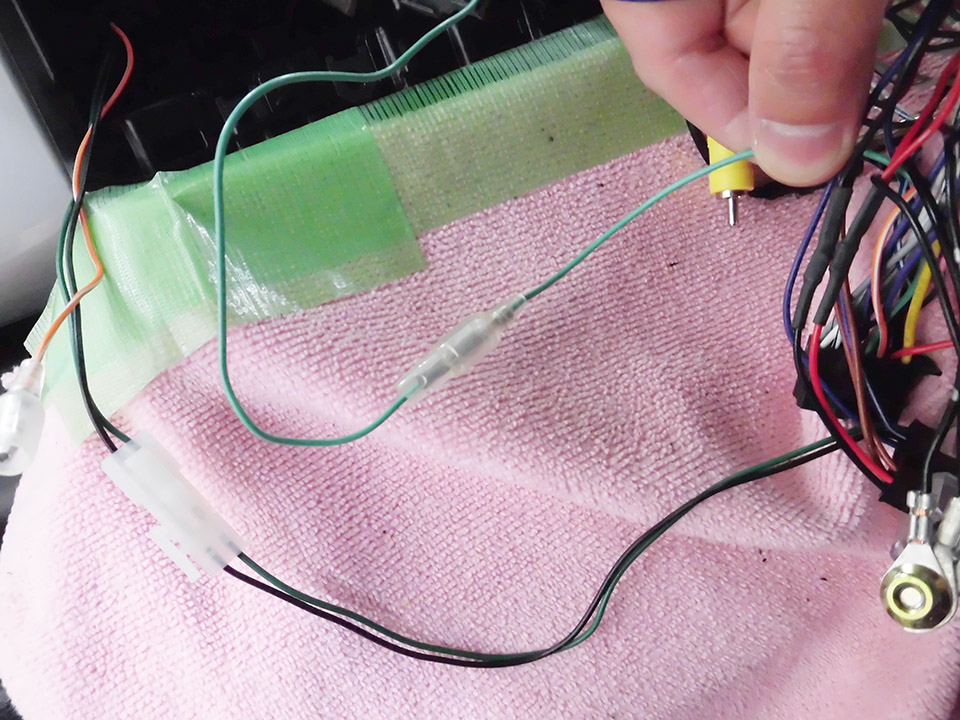

- 18パーキング信号 接続
12Pコネクターのパーキング信号(若草)をカーAV側へ接続します。
- ギボシ端子は最後まで差し込んでください。

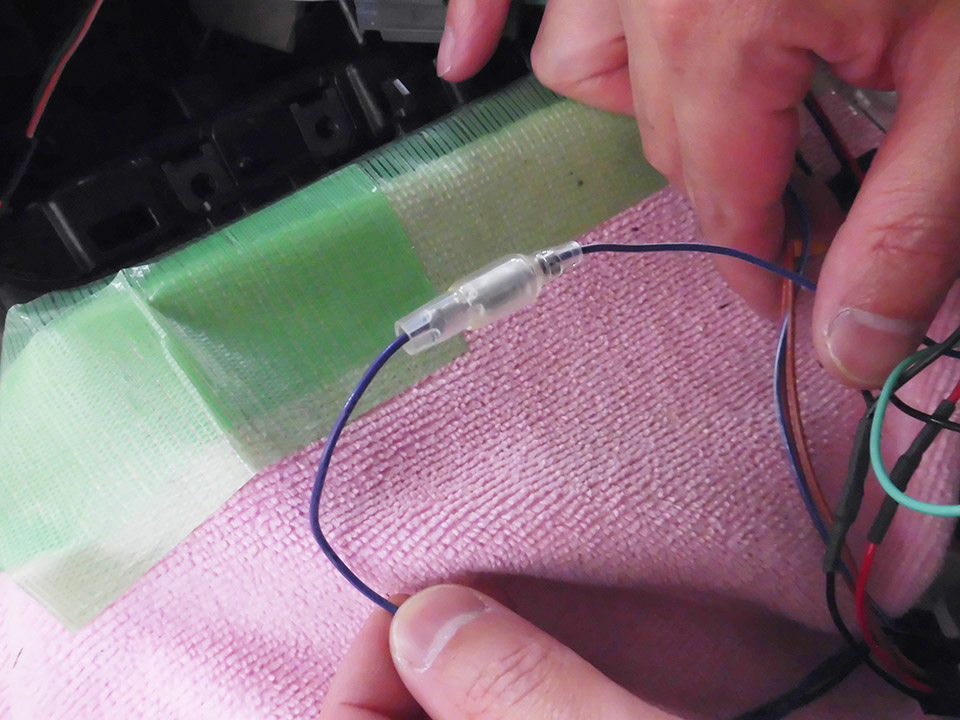

- 19リバース信号 接続
12Pコネクターのリバース信号(紫)をカーAV側へ接続します。
- カーAVのリバース信号線には必ず本製品のリバース信号線を接続してください。
カーAVのリバース信号線に車両側のリバース信号線を接続すると、本製品が正しく動作しません。 - ギボシ端子は最後まで差し込んでください。
- カーAVのリバース信号線には必ず本製品のリバース信号線を接続してください。

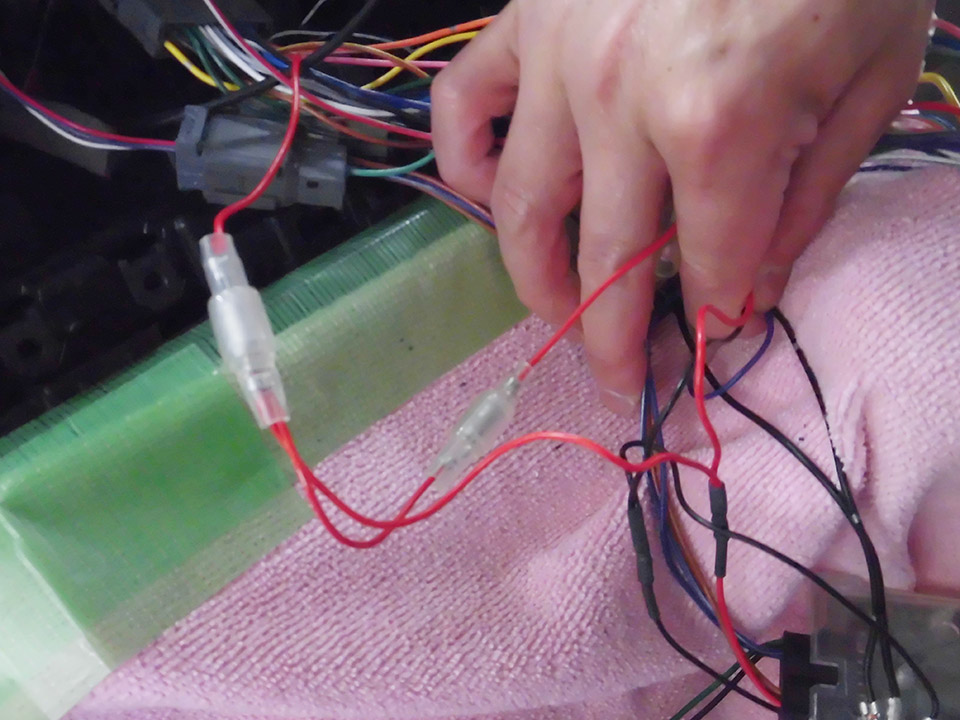

- 20ACC電源 接続

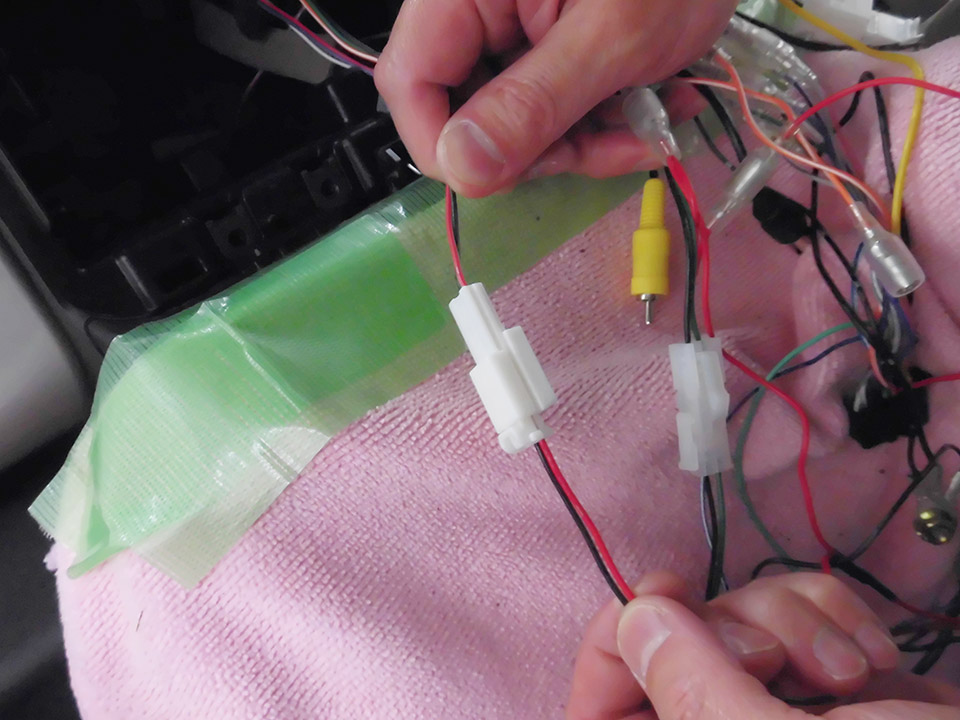

車両側とキット側のACC電源を接続します。
- ギボシ端子は最後まで差し込んでください。
- 21配線コネクター 接続
アダプターハーネス(12P)を純正部品カメラコントロールキットのコネクター(12P)へ接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。

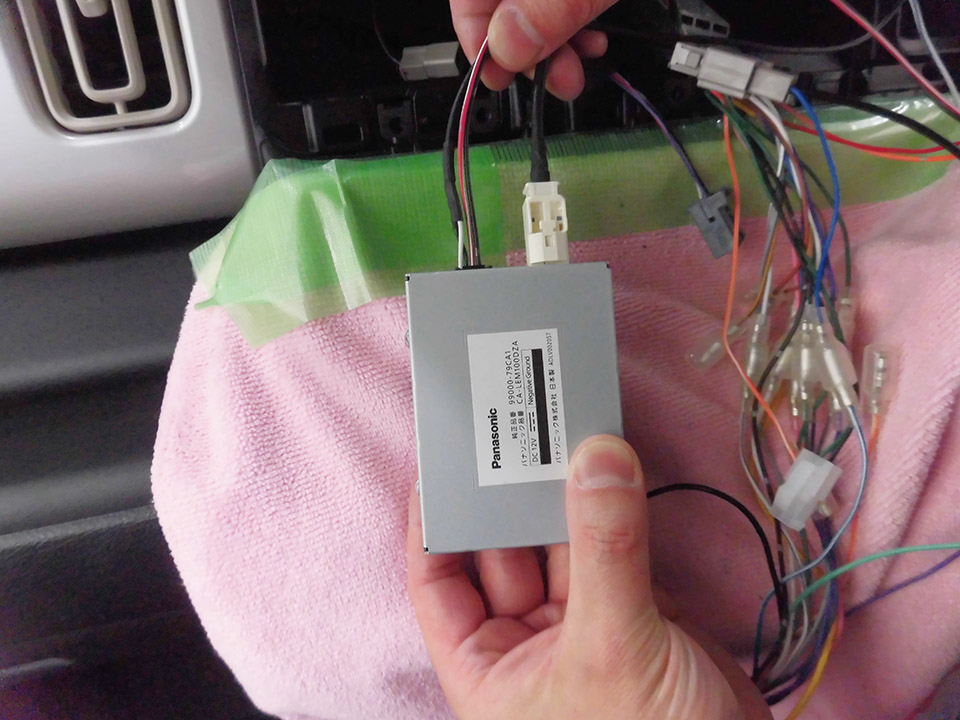

- 22純正部品カメラコントローラキット 接続
純正部品カメラコントローラキットへカメラコントローラキットの配線(5P)と車両側配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 23配線コネクター 接続

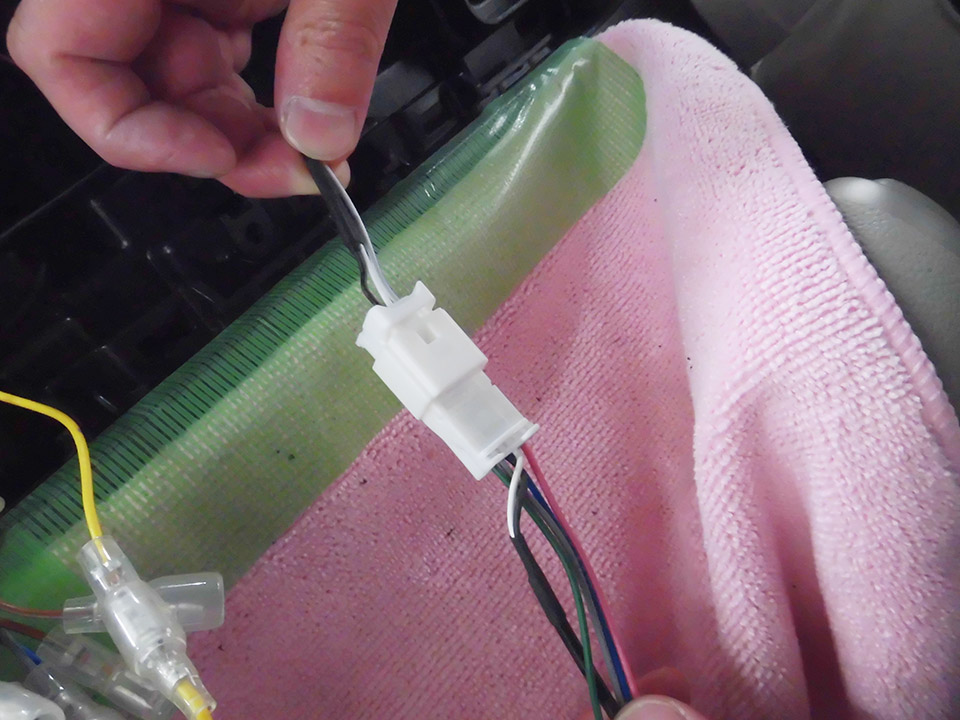

アダプターハーネス(2P)を純正部品カメラコントロールキットのコネクター(2P)へ接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。

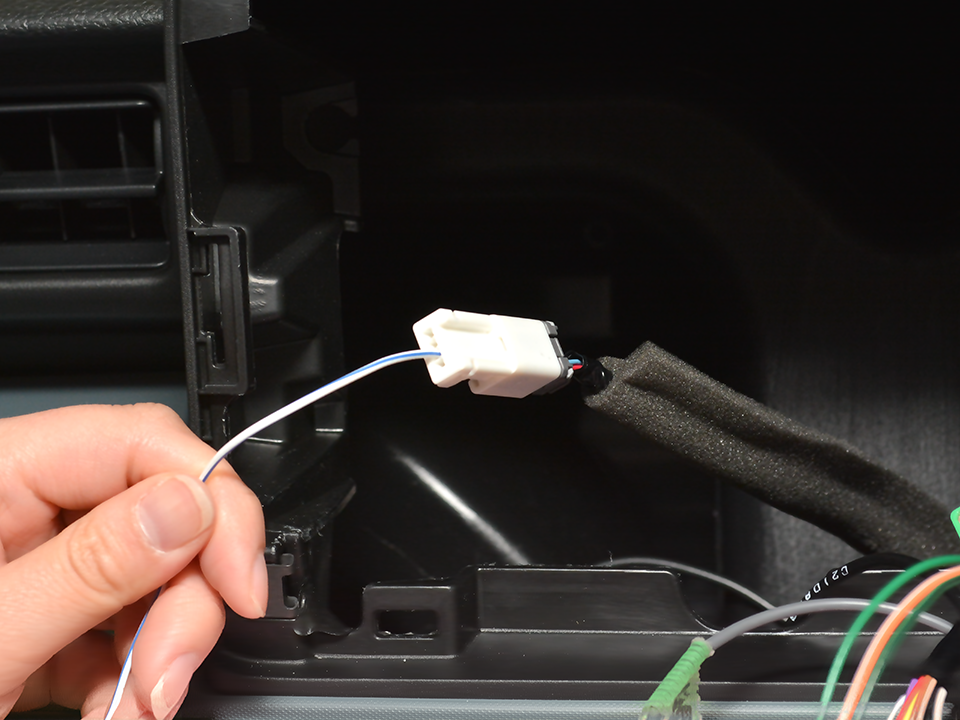

- 24純正スイッチ用コネクター 接続
カメラコントローラキットの配線コネクター(4P)を車両側へ接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。

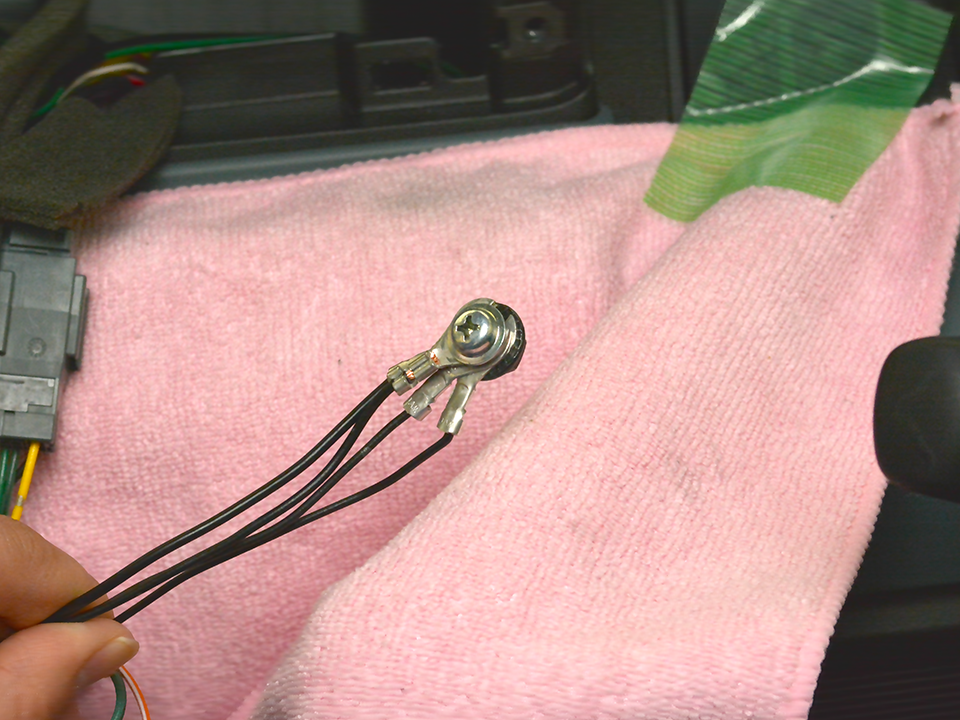

- 25アース線 接続
アース線を共締めします。
- 共締め後、ビニールテープ等で絶縁処理をして下さい。

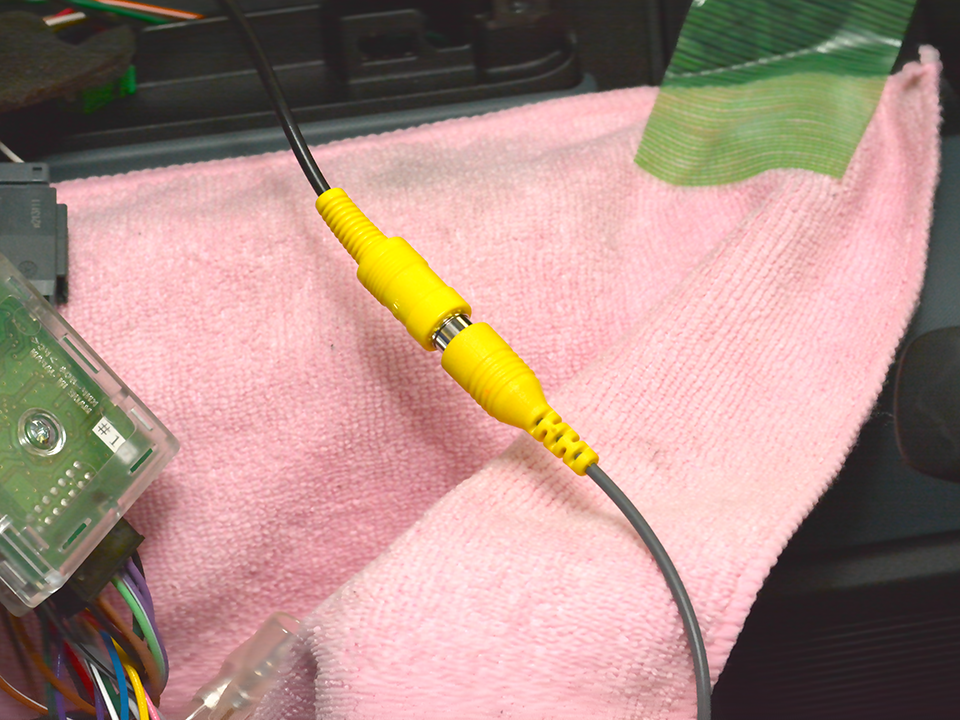

- 26RCA端子 接続
カーAV側にRCA端子を接続します。
- コードは奥までしっかりと差し込んでください。
- 27カーAV 取付け
動作確認後、配線等を挟まないように注意しカーAVを車両側にはめ込みます。
- 28カーAV 固定

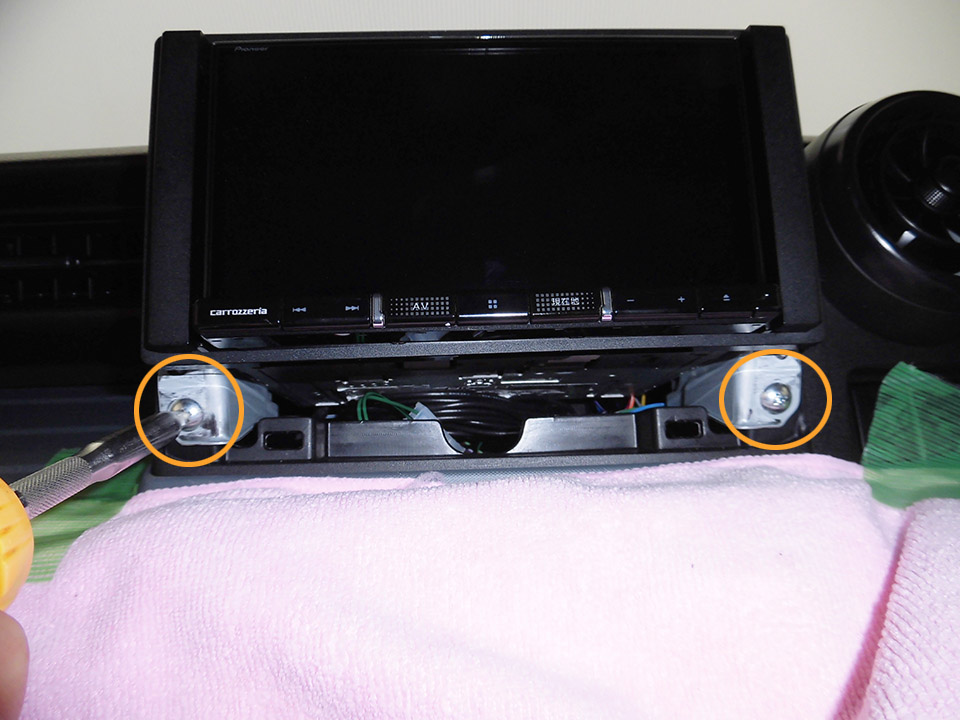

〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。

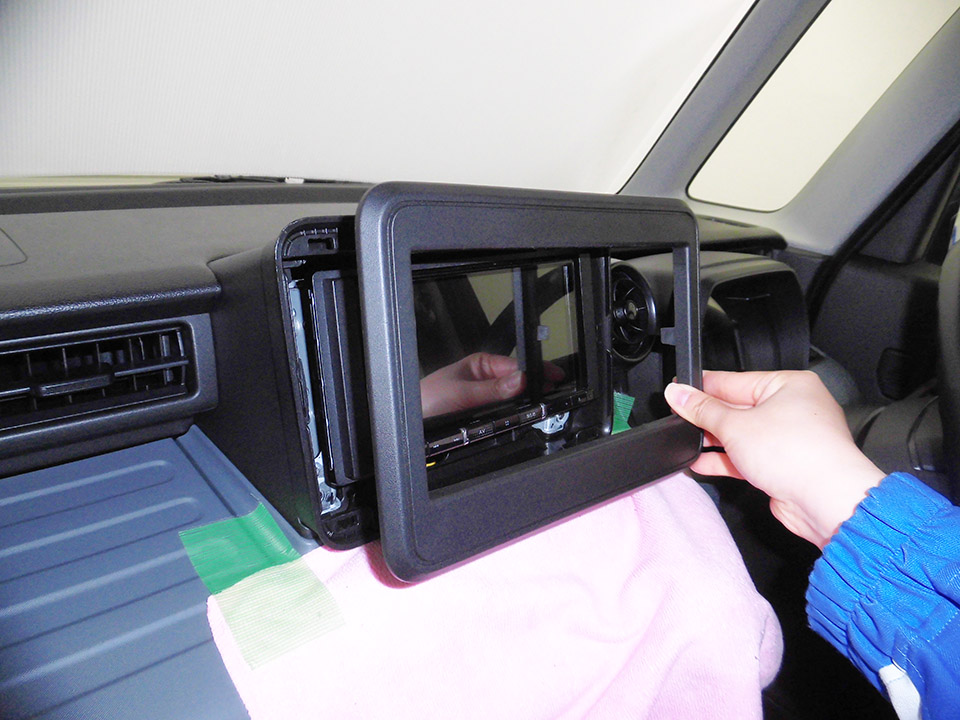

- 29パネルベース 取付け
パネルベースを取付けます。
- 30センターパネル 取付け
センターパネルを取付けます。

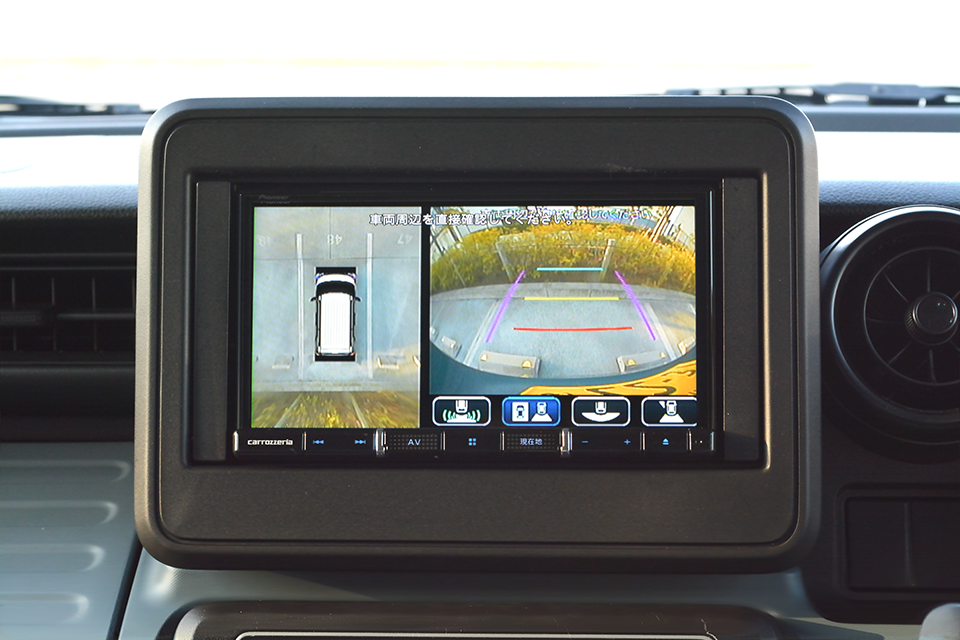

- 31取付完了
