ミニキャブ 8インチカーナビ・カーAV取付方法

管理No：fy23018　登録日：2023年7月27日()

メーカー
三菱
車種
ミニキャブ
年式
R3/9～現在
取付けタイプ
8インチ カーナビ・カーAV取付
使用キット
タイプ
AM/FMラジオ(スピーカー内蔵）付車
型式
DS17V
使用ナビゲーション
パイオニア製　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

TBX-S004(メーカーサイト)

パネル、ブラケット(L)(R)、電源／フロントスピーカー／リアスピーカー用コネクター(20P)、アンテナ電源用変換コード、車速用配線コネクター(5P)、M5×8ネジ：6個

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2番)、ソケットレンチ(No.10)、内張りはがし、保護テープ、タオル

取付方法

  • 1
    作業開始

    これからカーAV取付け作業を開始します。
    はじめにバッテリー(－端子)を取外します。タオルなどで包んで他の金属と接触しないように保護します。

    工具
    ソケットレンチ（No.10）
    • －端子と＋端子を接触させないでください。
  • 2

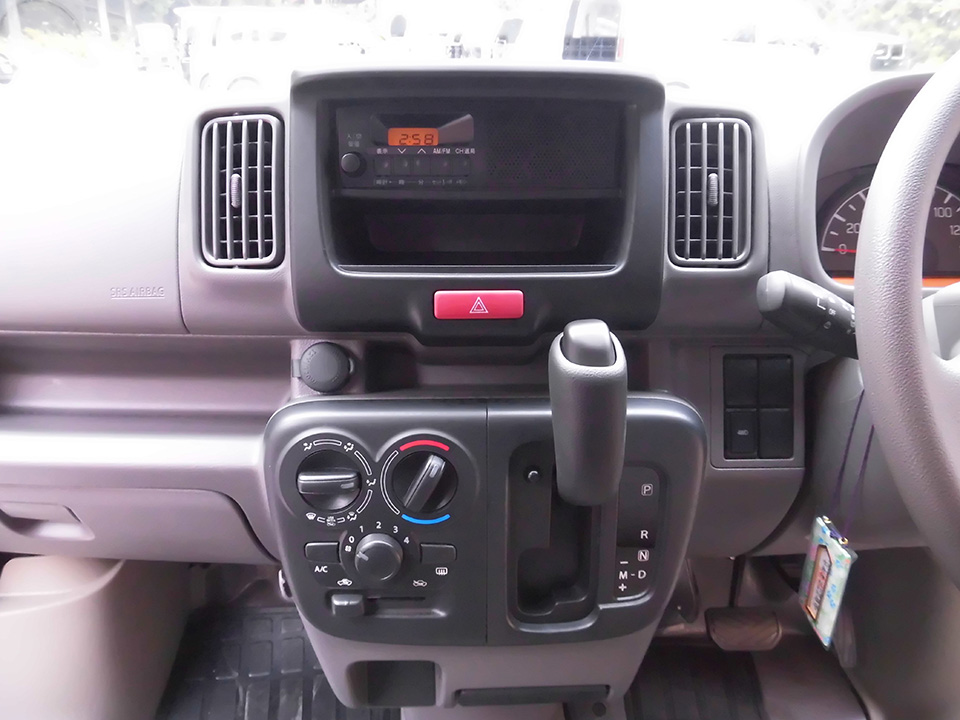

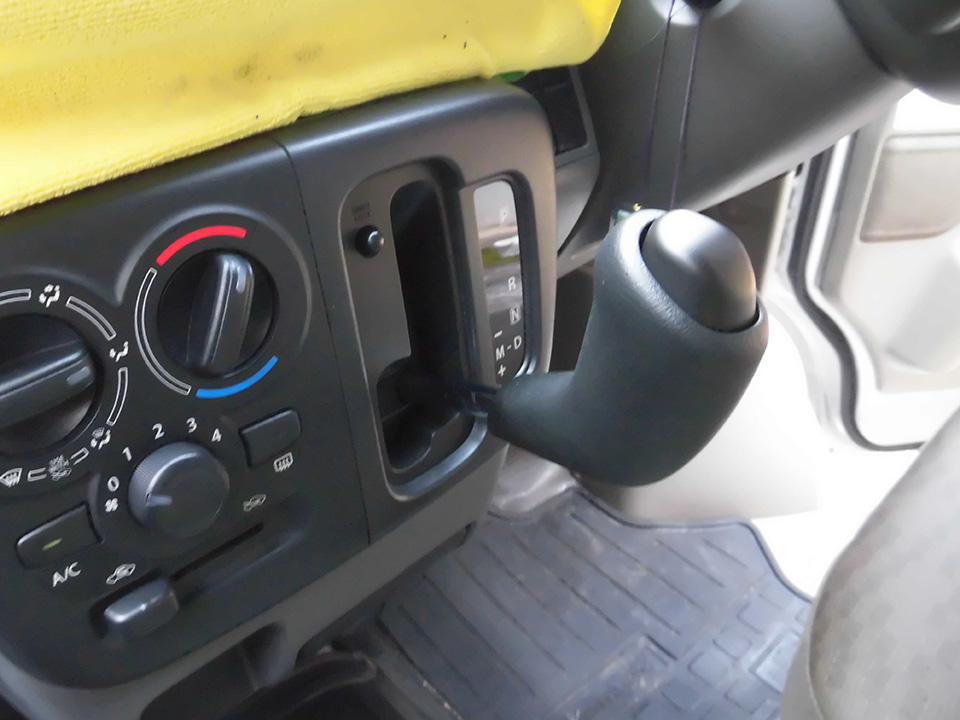

    シフトレバー　下げる

    シフトロックボタンを押しながら、シフトレバーを下げます。

  • 3

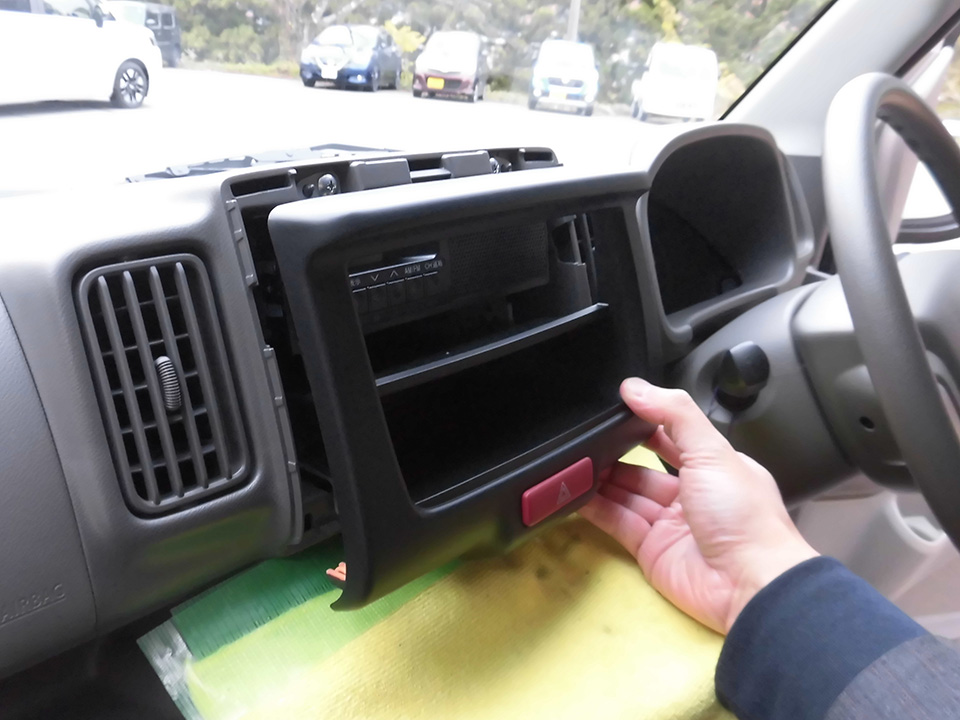

    センターパネル　取外し(1)

    センターパネルを取外します。

    フック
    5箇所
  • 4
    センターパネル　取外し(2)

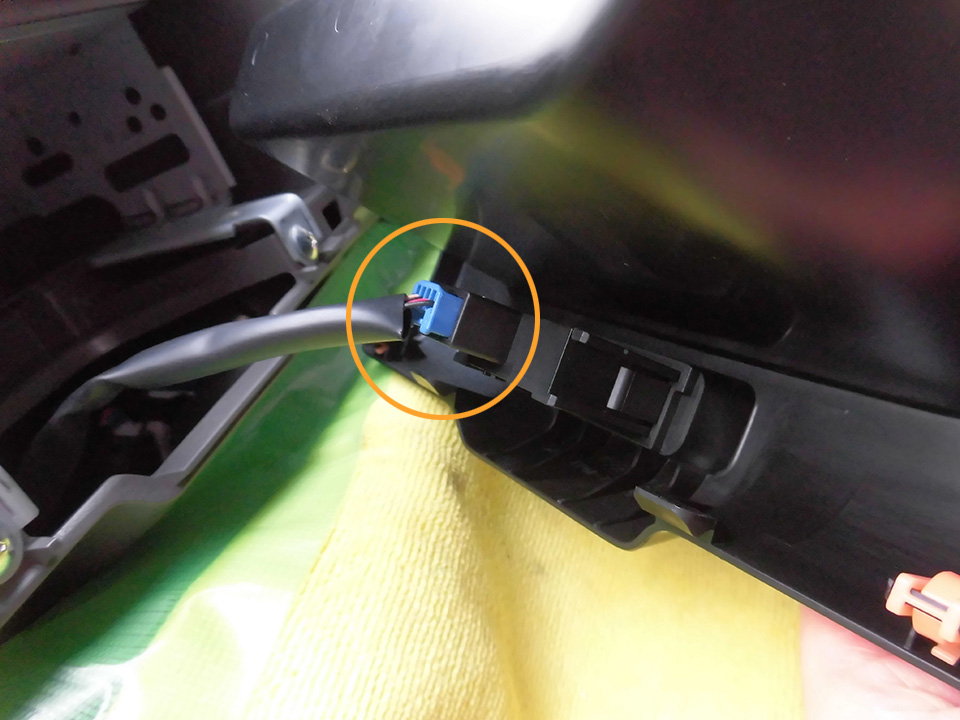

    接続されてる配線コネクターを取外します。

  • 5

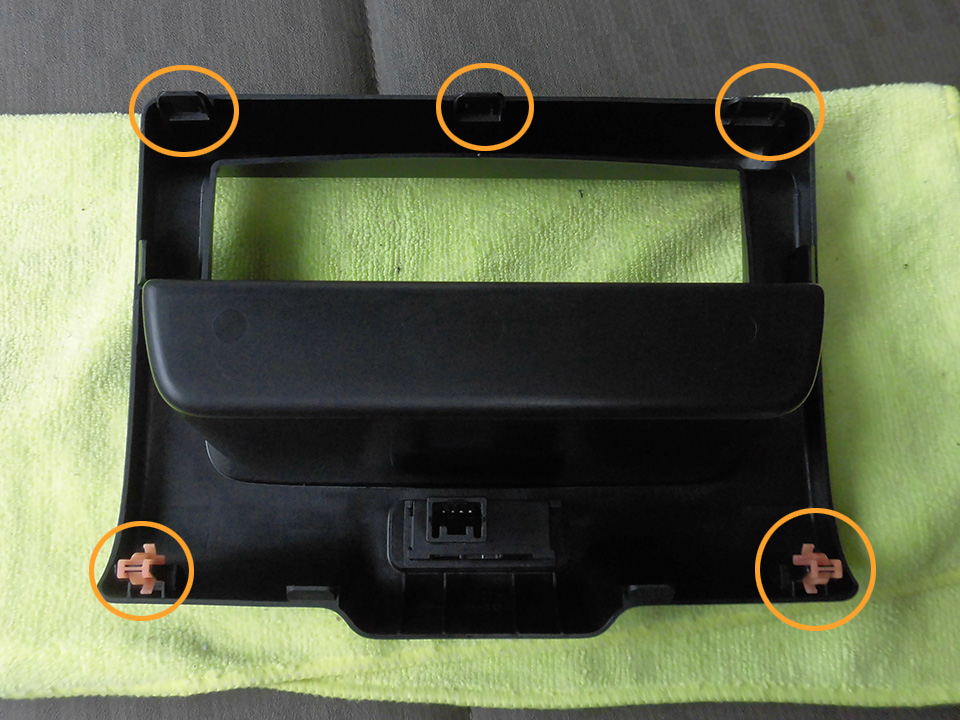

    センターパネル　フック位置

    センターパネルのフックは5箇所です。

  • 6

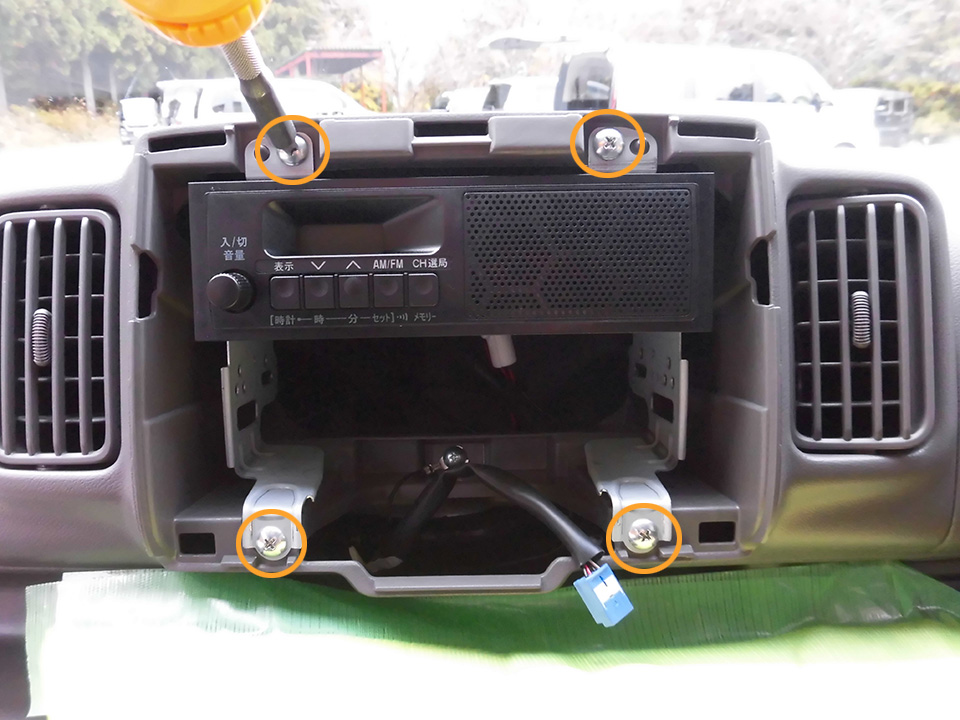

    純正ネジ　取外し

    ○印の純正ネジ(4本)を取外します。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
    • 取外した純正ネジはカーAV取付け時に使用します。
  • 7

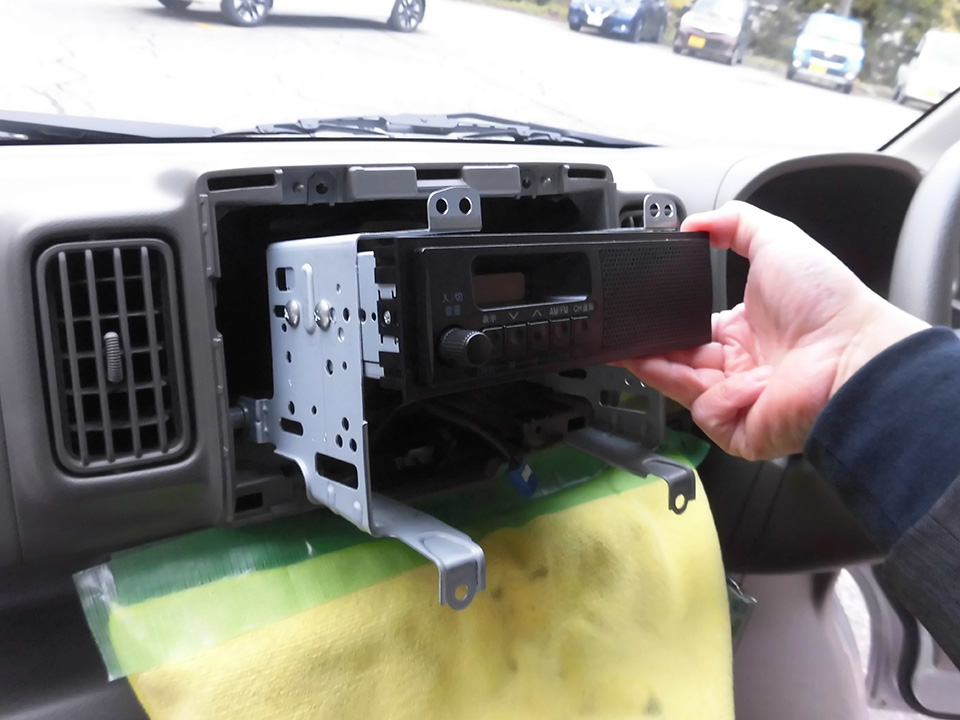

    ラジオ本体＋純正ブラケット　取外し

    ラジオ本体＋純正ブラケットを取外します。

  • 8
    配線コネクター　取外し

    接続されている配線コネクターを取外します。

  • 9

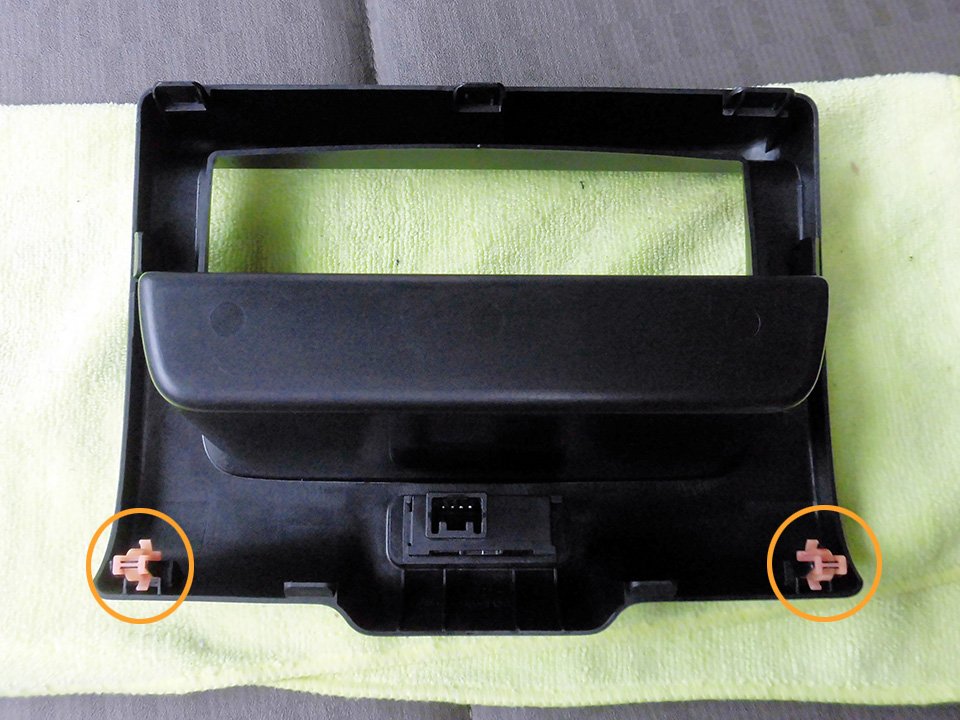

    フック　移設(1)

    センターパネルから○印のフックを取外します。

  • 10
    フック　移設(2)

    キット同梱のパネルに取外したフックを取付けます。

  • 11

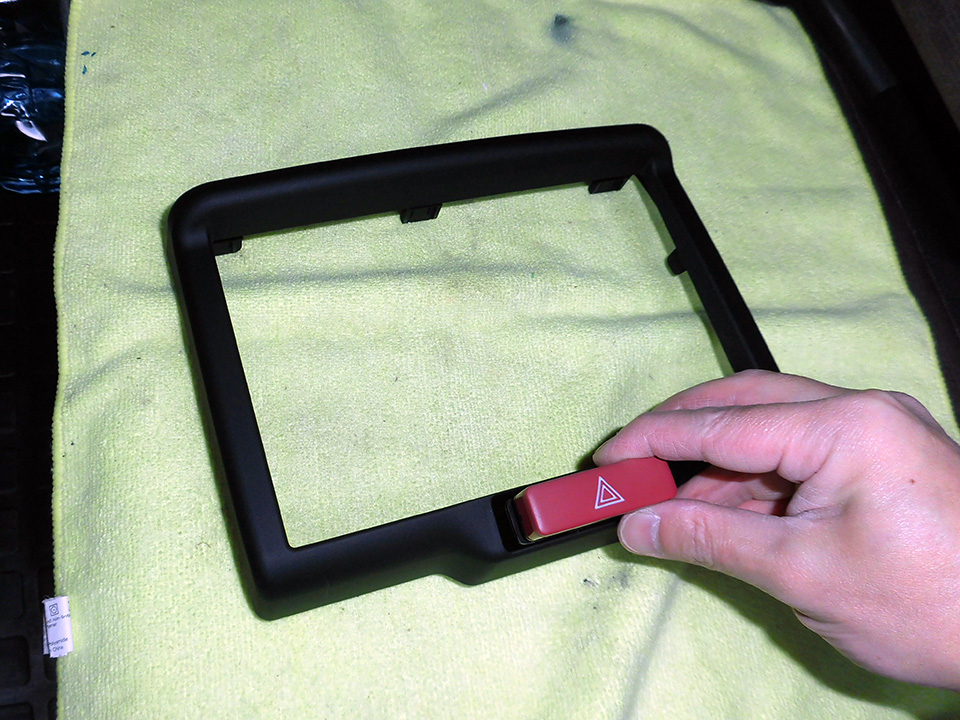

    ハザードスイッチ　移設(1)

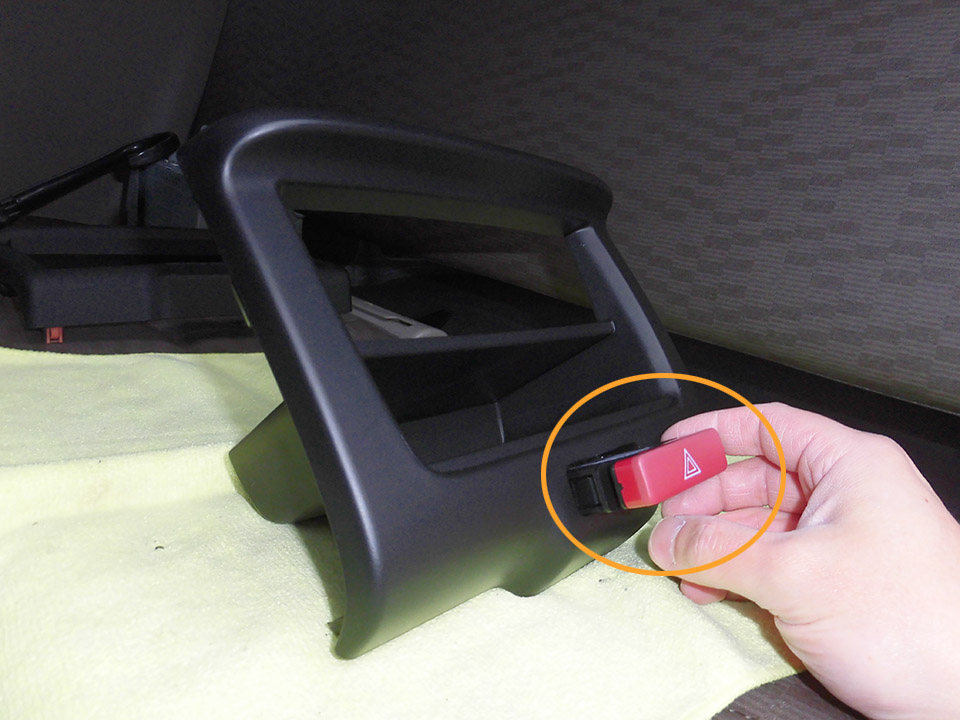

    センターパネルの裏側からフックを押し、ハザードスイッチを取外します。

  • 12
    ハザードスイッチ　移設(2)

    キット同梱のパネルにハザードスイッチを移設します。

  • 13

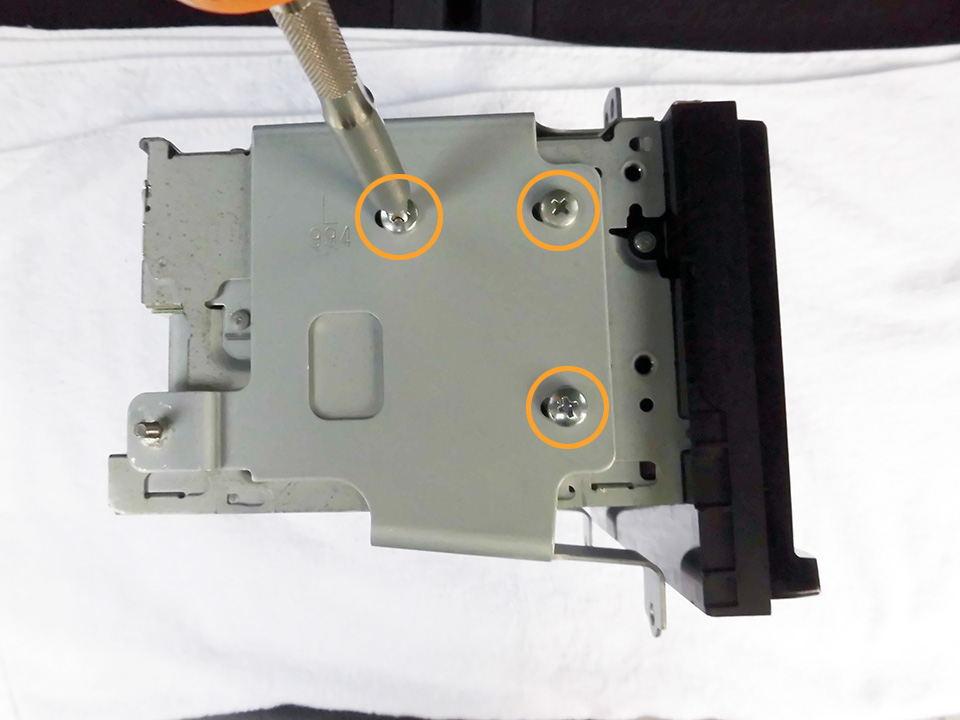

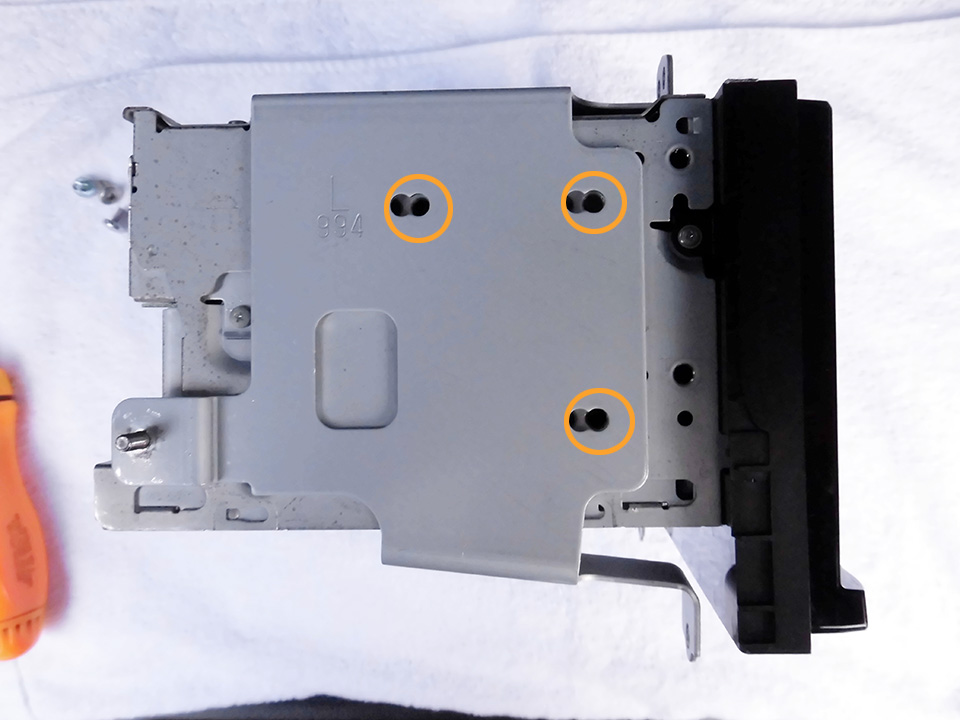

    ブラケット(L)(R)　取付け(1)

    カーAVにキット同梱のブラケットを重ね、穴位置を合わせます。

  • 14
    ブラケット(L)(R)　取付け(2)

    ○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
  • 15

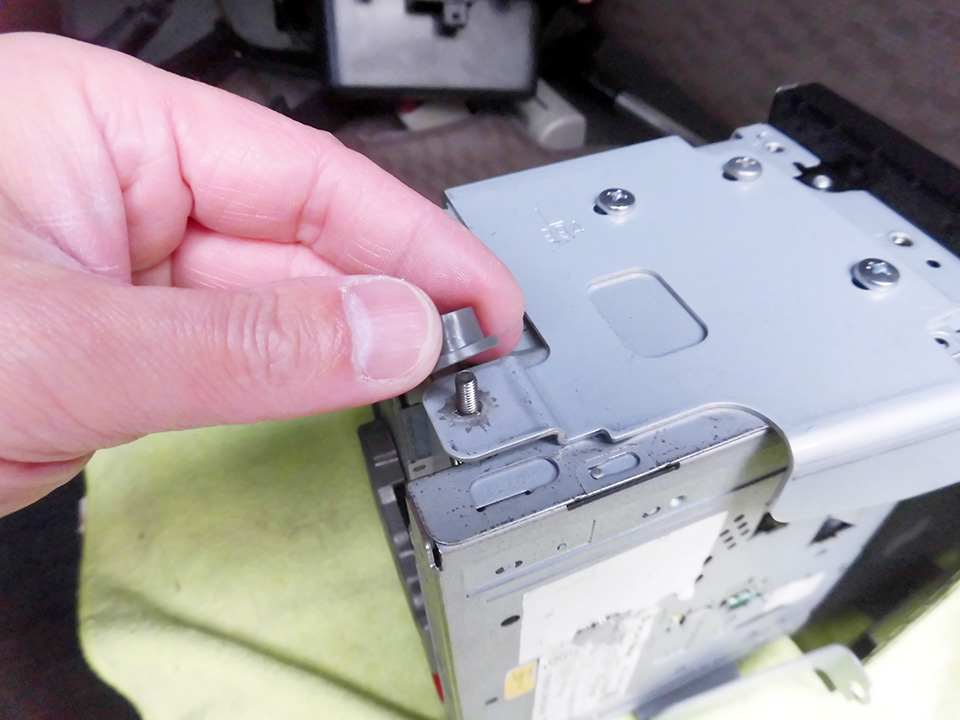

    ゴムブッシュ　移設(1)

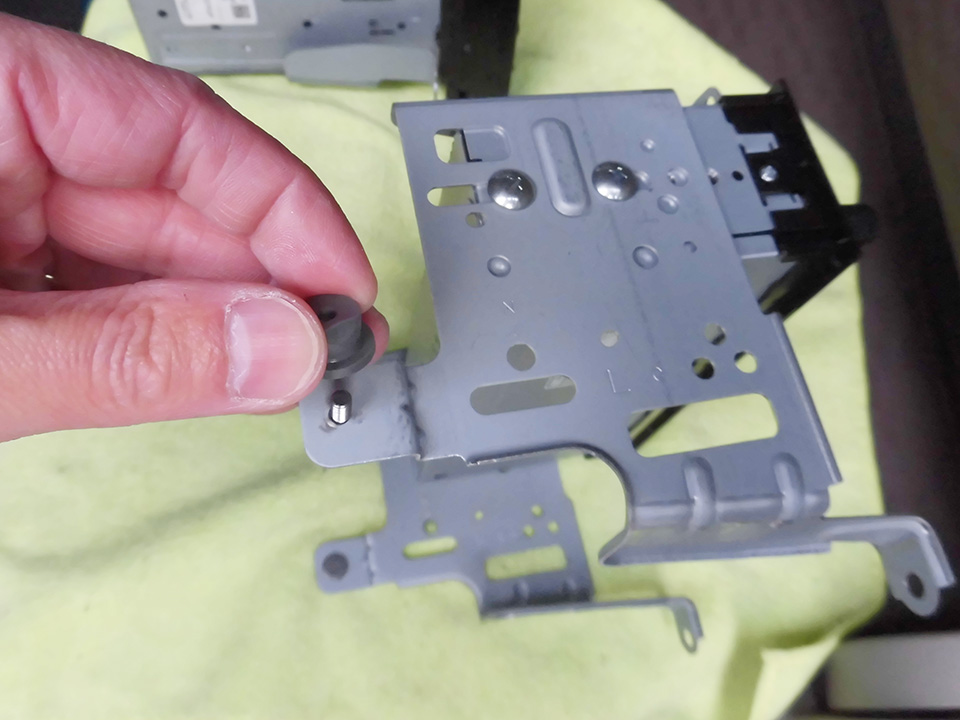

    純正ブラケットからゴムブッシュを取外します。

    • 写真は(L)です。(R)も同様に取外します。
  • 16
    ゴムブッシュ　移設(2)

    キット同梱のブラケットに取外したゴムブッシュを取付けます。

    • 写真は(L)です。(R)も同様に取付けます。
  • 17
    配線　接続

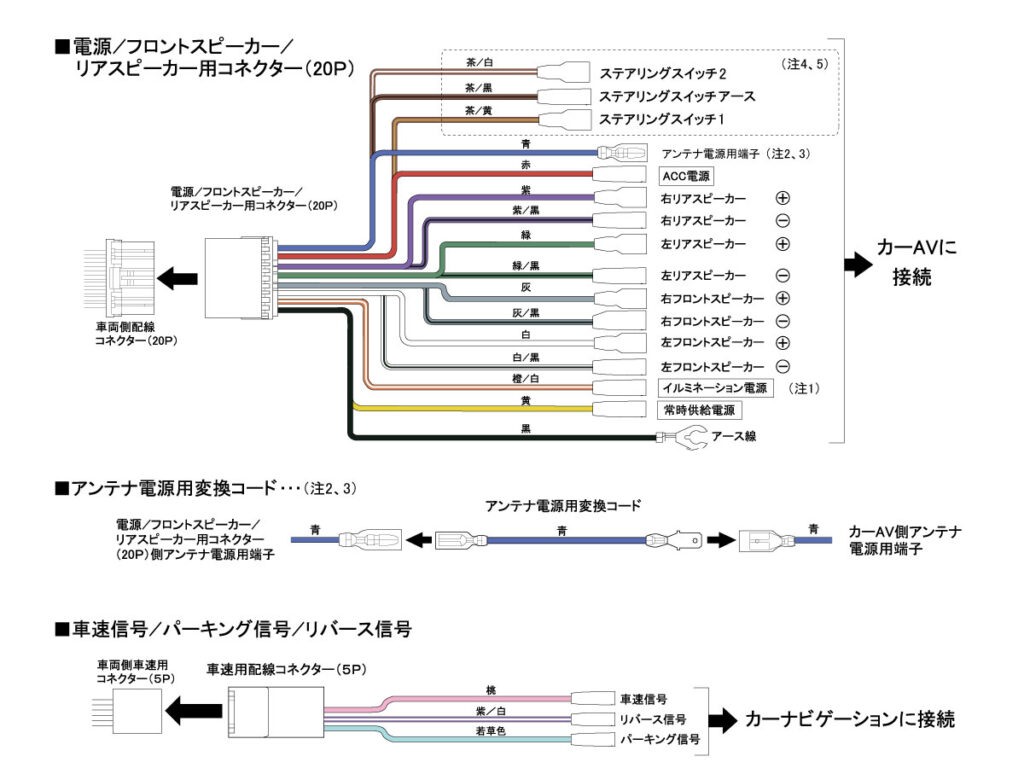

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 接続しない端子はビニールテープ等で絶縁処理をしてください。
    • 注1、カーナビゲーションによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、ピラーアンテナ付車の場合は接続しません。
    • 注3、8インチカーナビゲーション側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 注4、純正ステアリングリモコン対応機能付8インチカーナビゲーションを取付ける場合に使用します。
    • 注5、取付ける8インチカーナビゲーションによってステアリングリモコン用コードの配線色は異なります。
  • 18
    配線コネクター／アース線　接続

    キットの配線コネクターとカーAV側のアース線を共締めします
    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源／フロントスピーカー／リアスピーカー用コネクター(20P)
    ・車速用配線コネクター（5P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 19
    配線コネクター／アンテナコード　接続

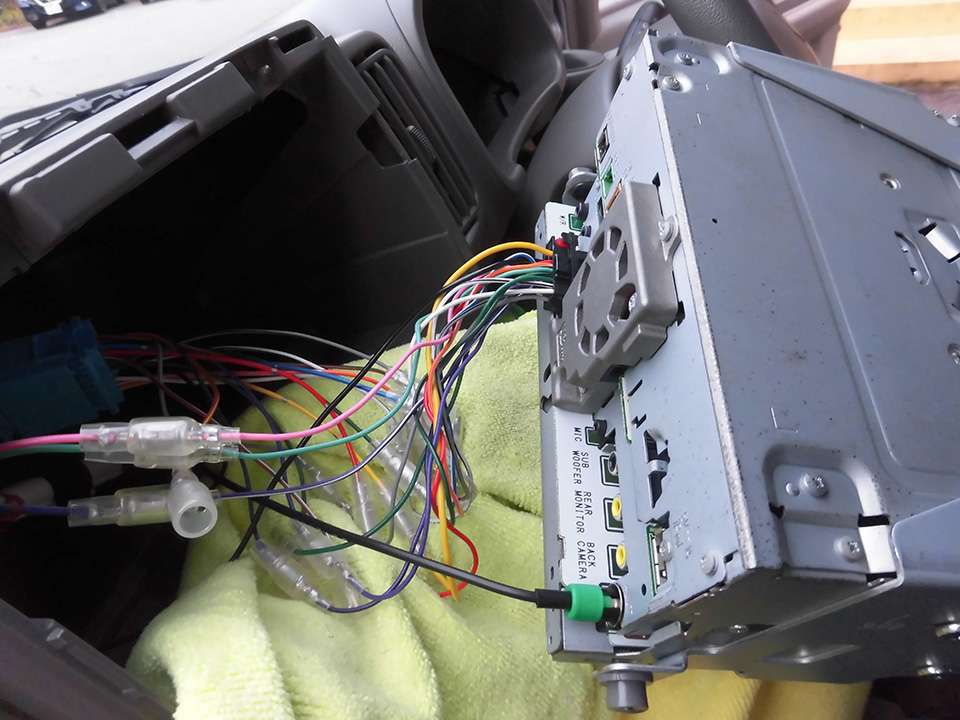

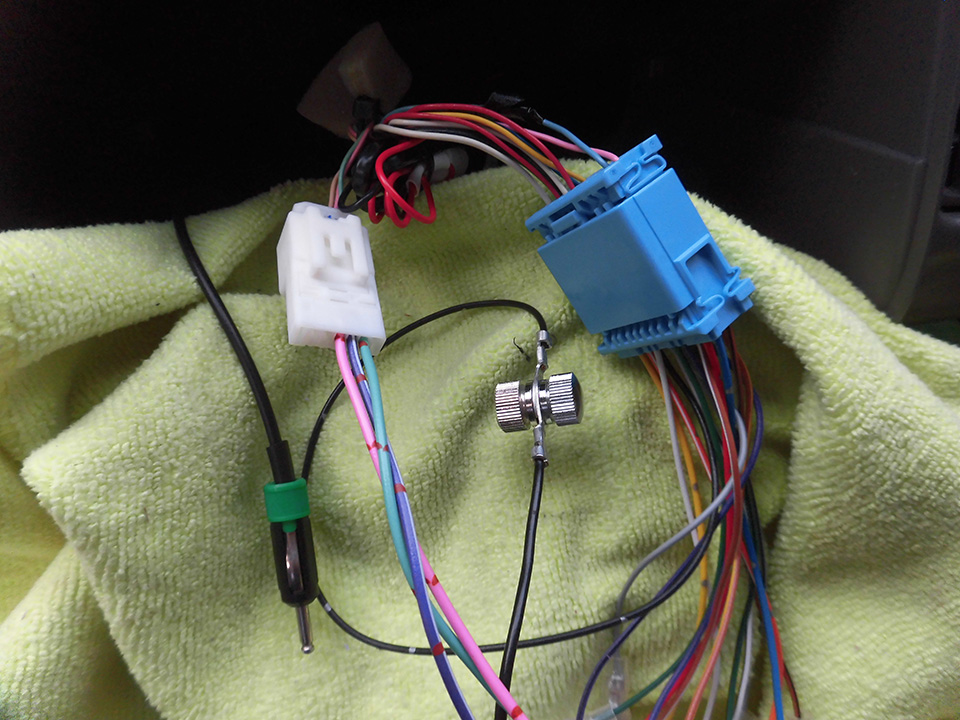

    カーAV裏にカーAV付属の配線コネクター／アンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 20
    カーAV　取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • ゴムブッシュをダッシュ内奥の穴に差し込みながらはめ込みます。
    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
  • 21

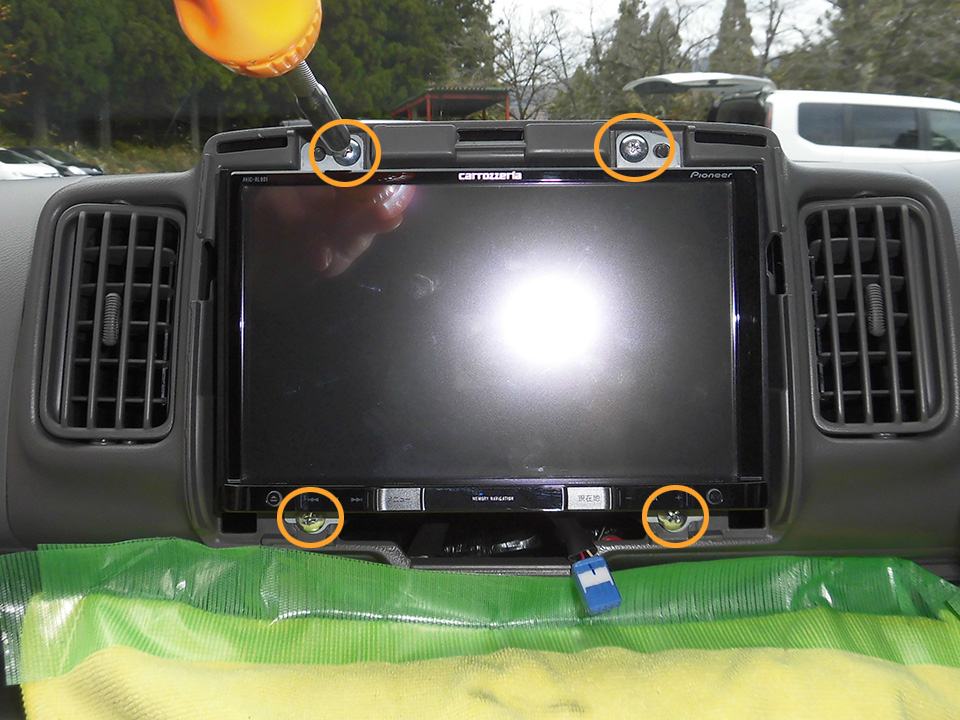

    カーAV　固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
  • 22

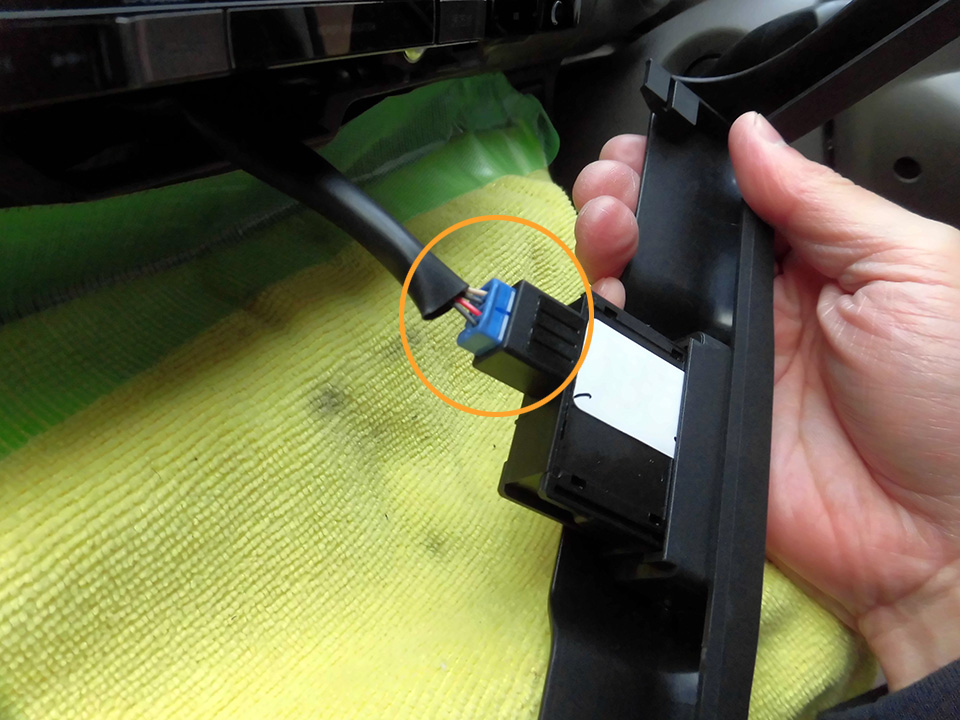

    パネル　取付け(1)

    パネルに配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 23
    パネル　取付け(2)

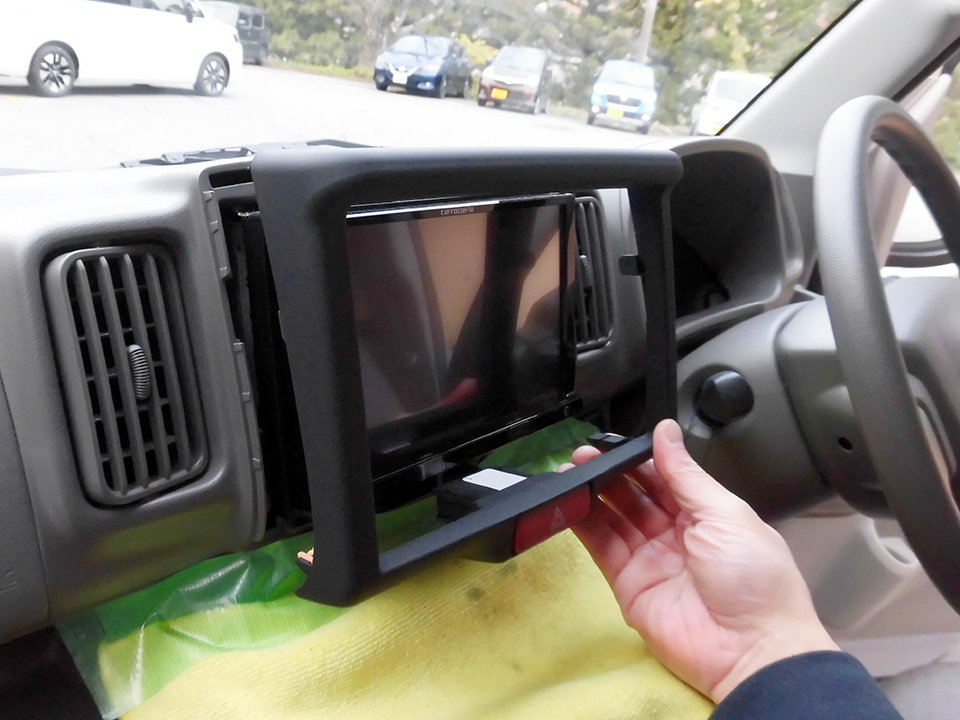

    パネルを取付けます。

  • 24

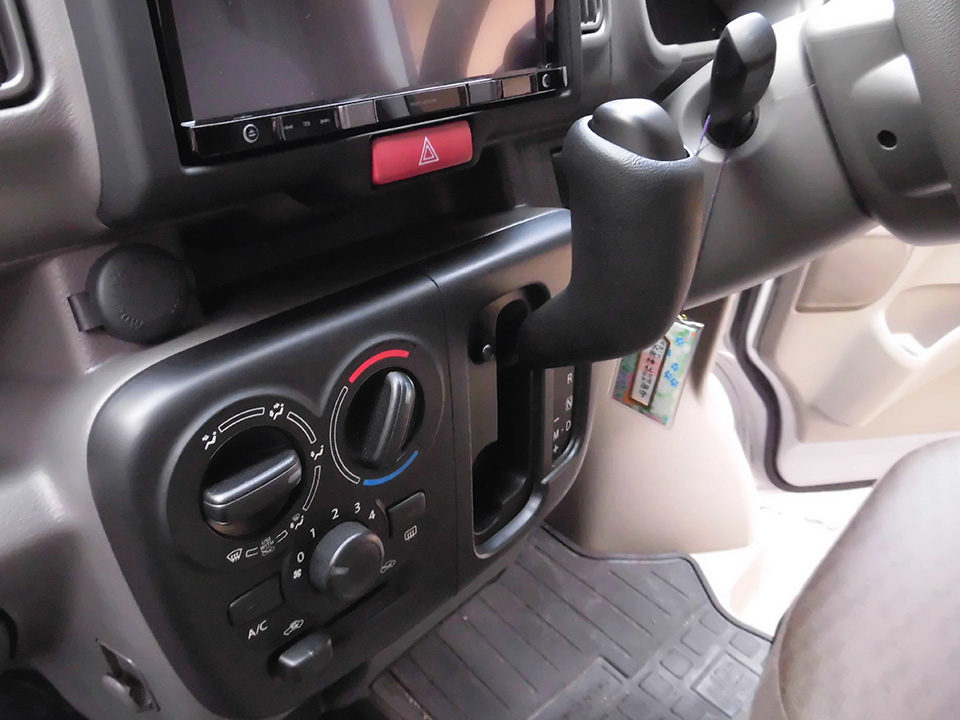

    シフトレバー　戻す

    シフトレバーをPに戻します。

  • 25
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。
    確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）
