サクラ 200mmカーナビ・カーAV取付方法

管理No：fy23017　登録日：2023年6月6日()

メーカー
日産
車種
サクラ
年式
R4/6～現在
取付けタイプ
200mm カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
B6AW
使用ナビゲーション
パイオニア製　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-N62P

電源／フロントスピーカー／リアスピーカー用コネクター(20P) 、車速用／ACC電源用配線コネクター(12P) 、アンテナ変換コネクター 、アンテナ電源用変換コード 、車速用配線コネクター(12P) 、M5×8ネジ：6本

使用工具

プラスドライバー(2番) 、内張りはがし 、タオル 、保護テープ

取付方法

  • 1
    作業開始

    これからカーAV取付け作業を開始します。

  • 2

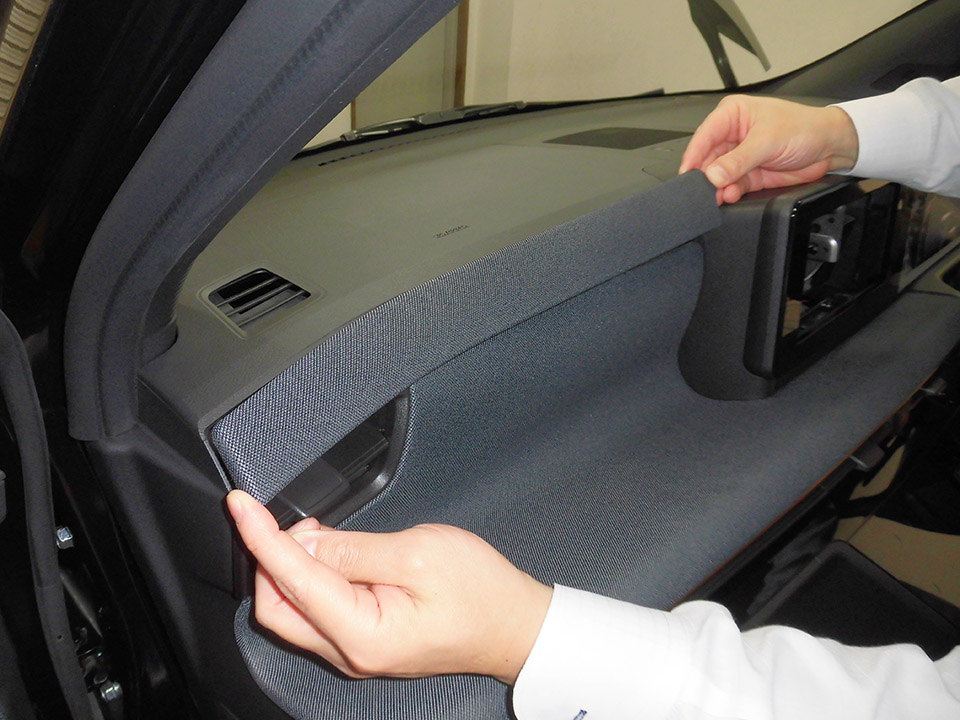

    インストルメントフィニッシャC　取外し

    インストルメントフィニッシャCを取外します。

    工具
    内張りはがし
    フック
    6箇所
  • 3

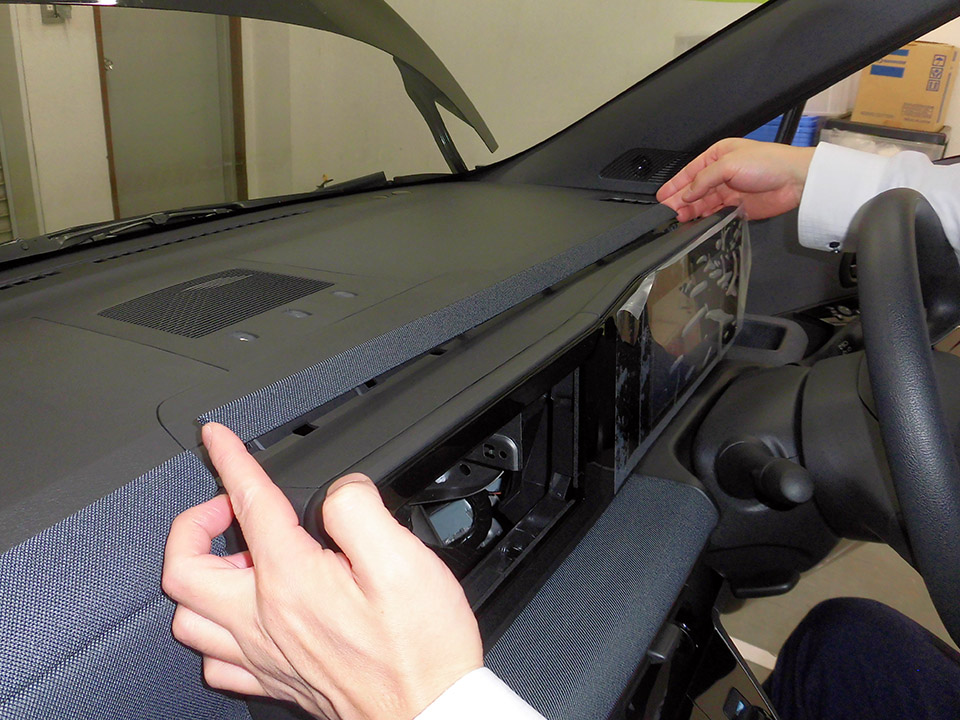

    インストルメントフィニッシャB　取外し

    インストルメントフィニッシャBを取外します。

    工具
    内張りはがし
    フック
    5箇所
  • 4

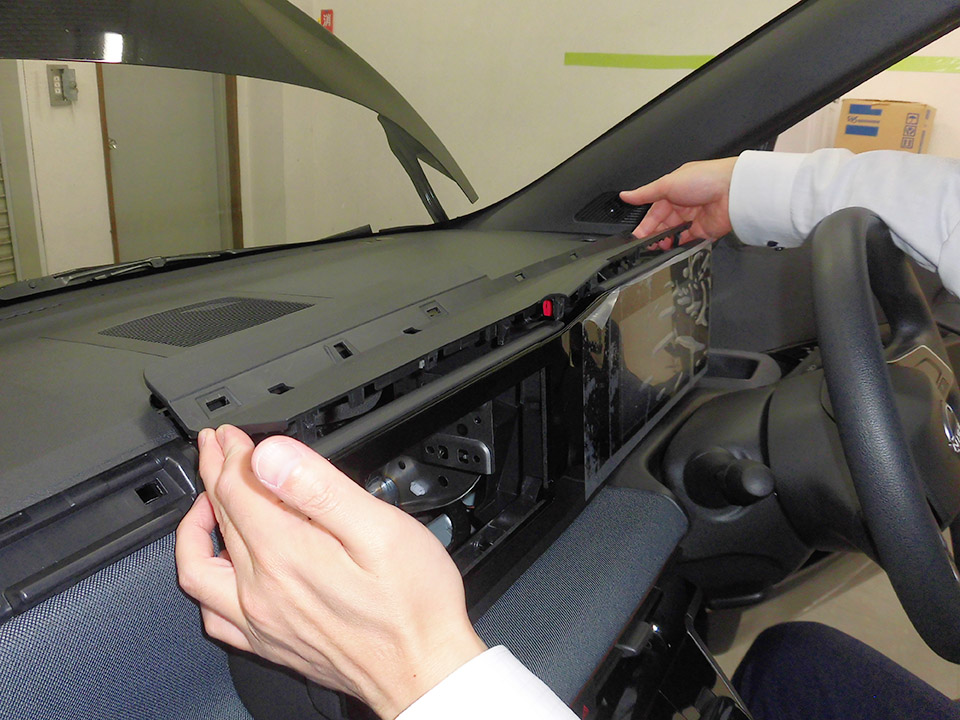

    クラスタリッドアッパ　取外し

    クラスタリッドアッパを取外します。

    工具
    内張りはがし
    フック
    15箇所
    • フックが固い部分があるので内張りはがしを使用しながら取外してください。
  • 5

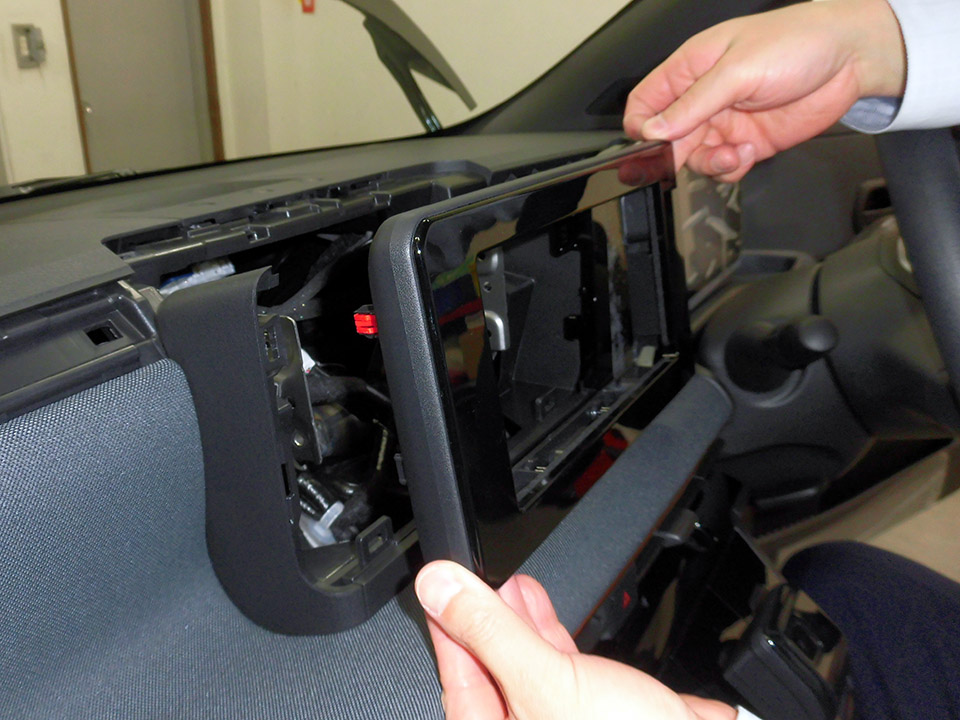

    センターパネル　取外し

    センターパネルを取外します。

    フック
    4箇所
  • 6

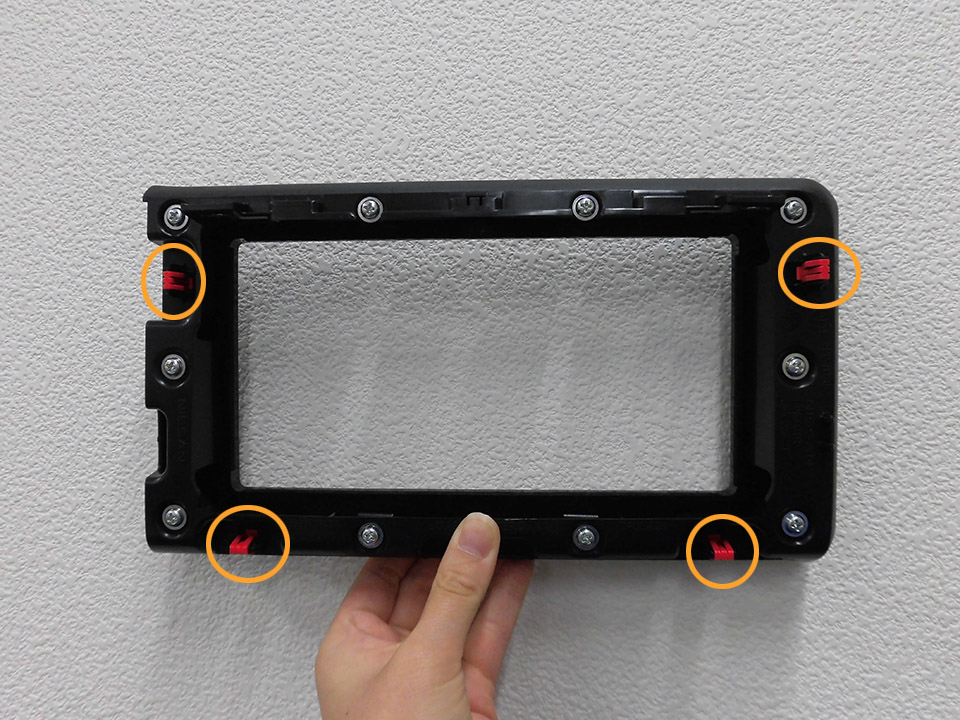

    センターパネル　フック位置

    センターパネルのフックは4箇所です。

  • 7

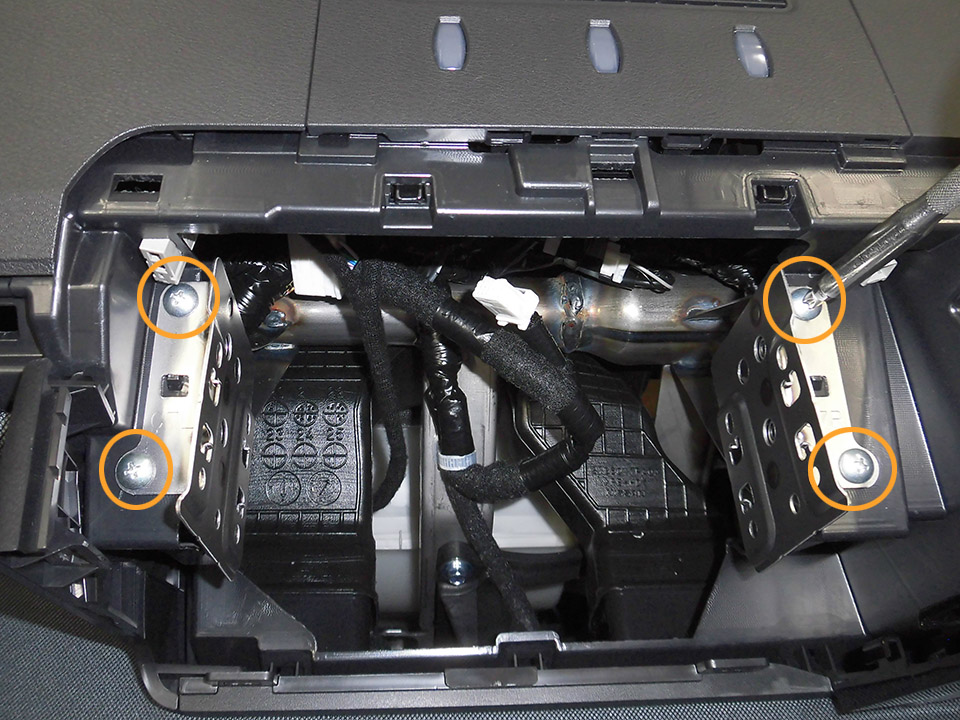

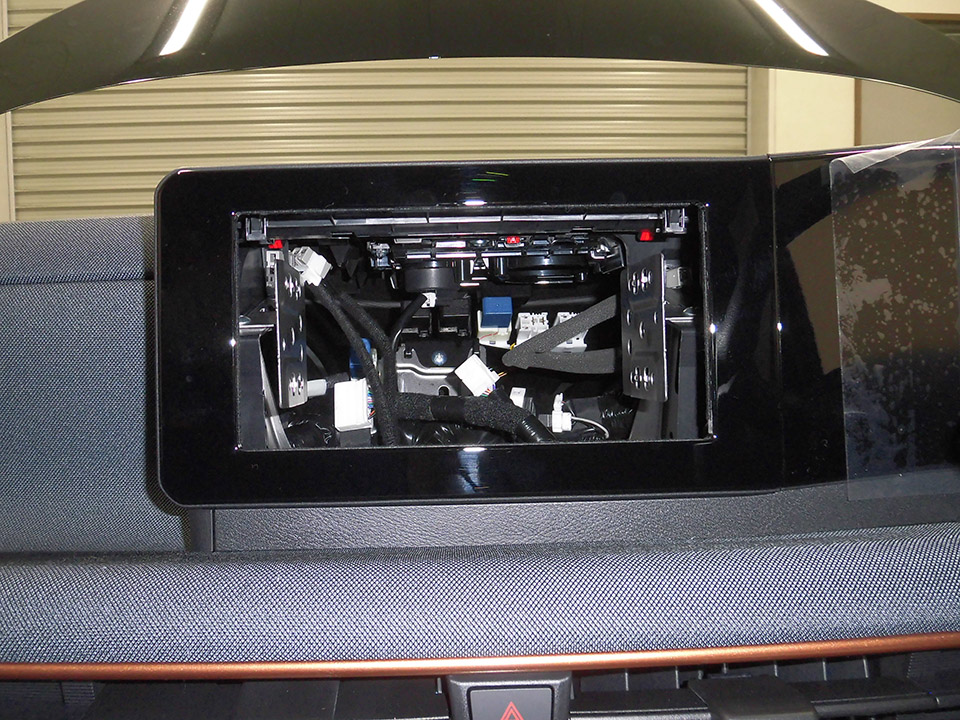

    純正ブラケット(L)(R)　取外し

    〇印の純正ネジを外し、純正ブラケット(L)(R)を取外します。

    工具
    プラスドライバー（2番）
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 8
    純正ブラケット(L)(R)　取付穴位置

    純正ブラケットを取付ける時に、○印の穴を使用します。

  • 9

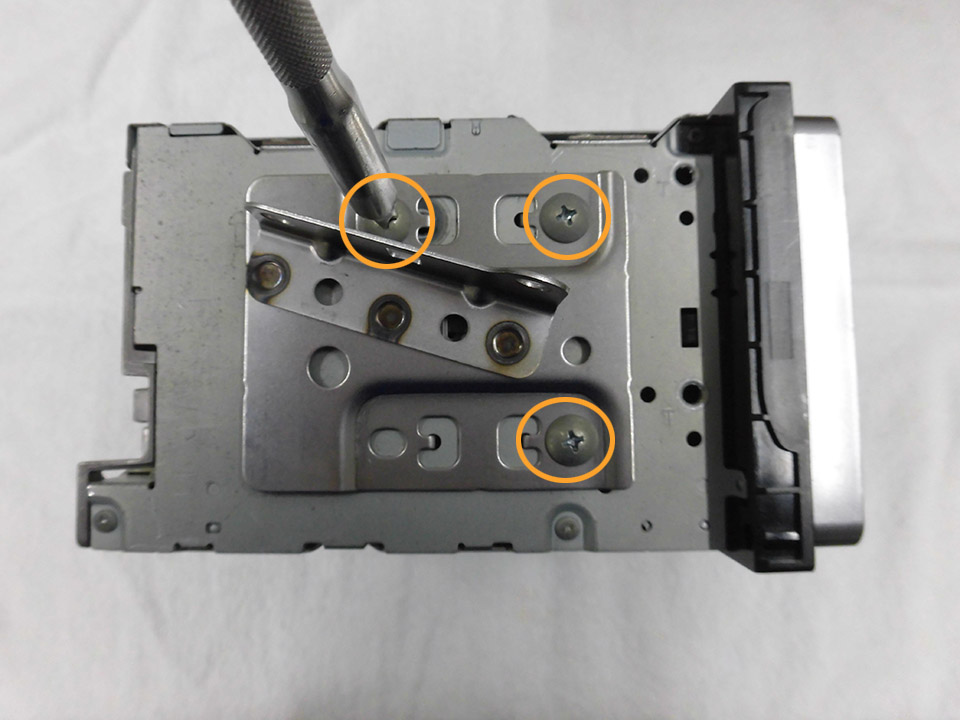

    純正ブラケット(L)(R)　取付け

    カーAVに純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(R)です。(L)も同様に取外します。
  • 10

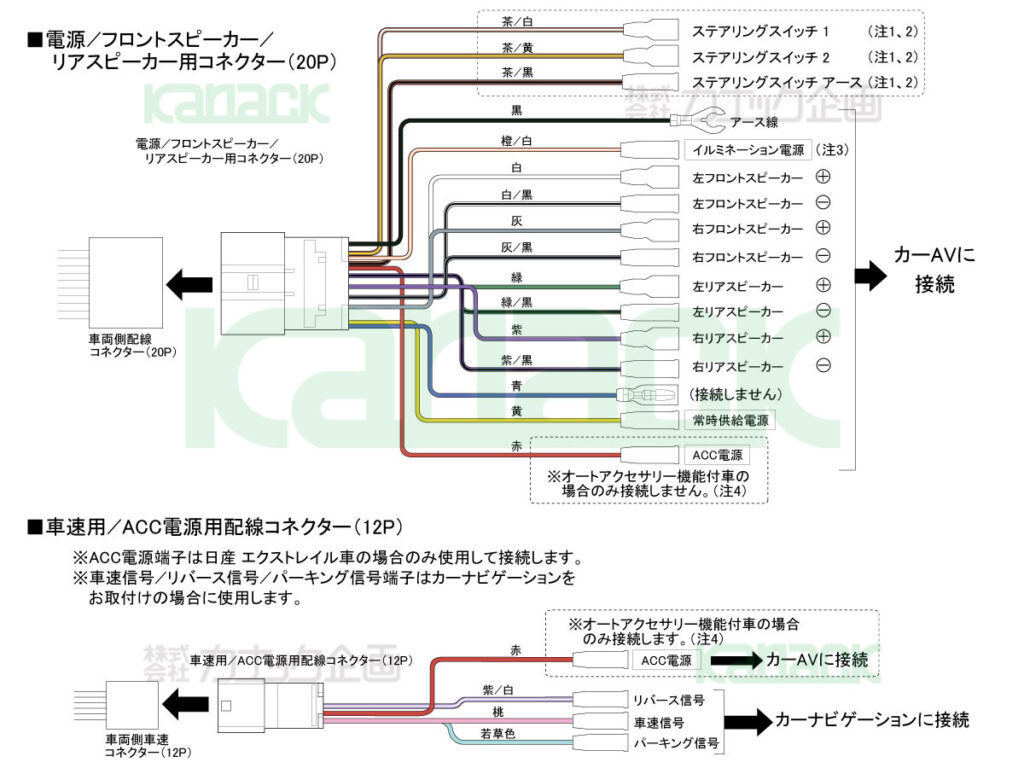

    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、純正ステアリングリモコン対応機能付カーＡＶを取付けする場合に使用します。
    • 注2、取付けするカーAVによってステアリングリモコン用コードの配線色は異なります。
    • 注3、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子は絶縁処理を行ってください)
    • 注4、オートアクセサリー機能付車の場合、車両側配線コネクター(20P)側にACC電源が来ていない為、電源／フロントスピーカー／リアスピーカー用コネクター(20P)のACC電源端子は使用しません。車両側車速コネクター(12P)側にACC電源が来ている車速用／ACC電源用配線コネクター(12P)のACC電源端子を使用します。
  • 11

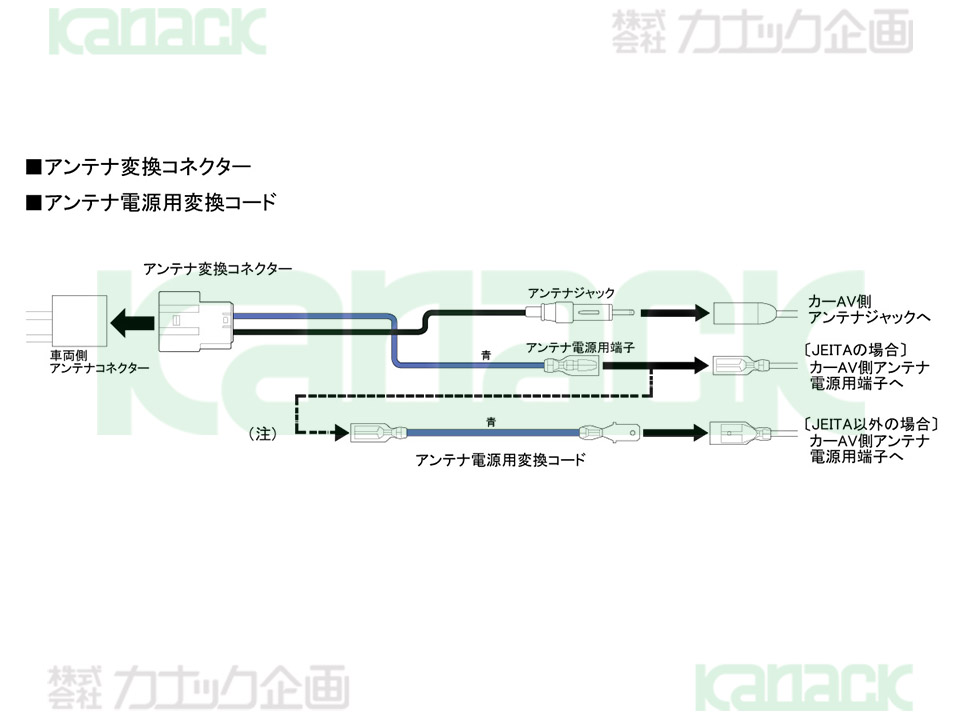

    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注、カーAV側のアンテナ電源端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 12

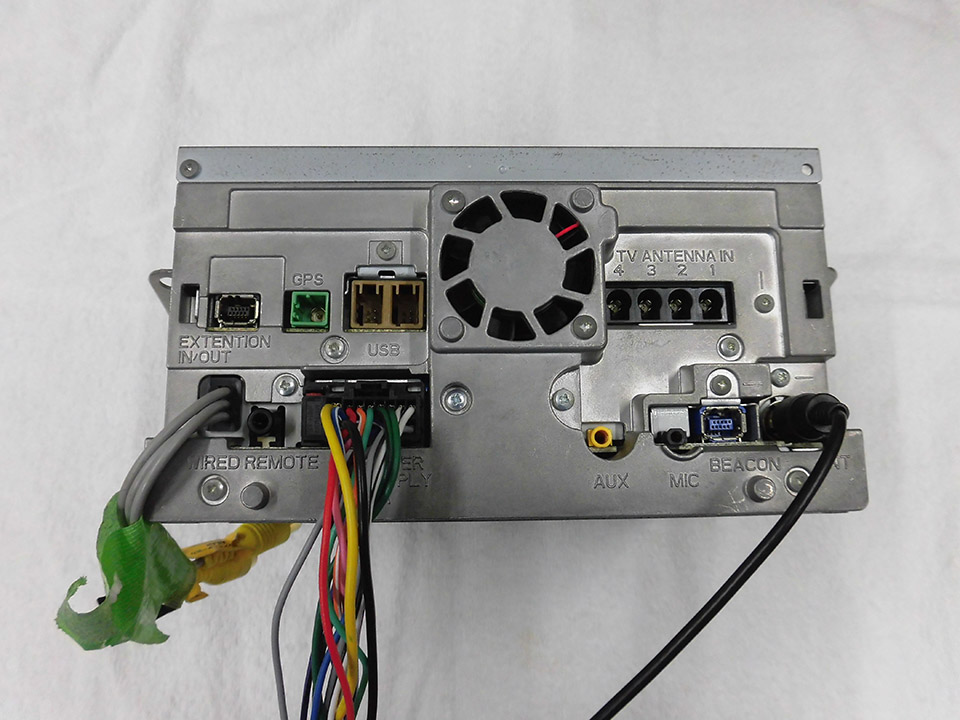

    配線コネクター／アンテナコード　接続

    カーAV裏にカーAV付属の配線コネクター/キット付属のアンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 13

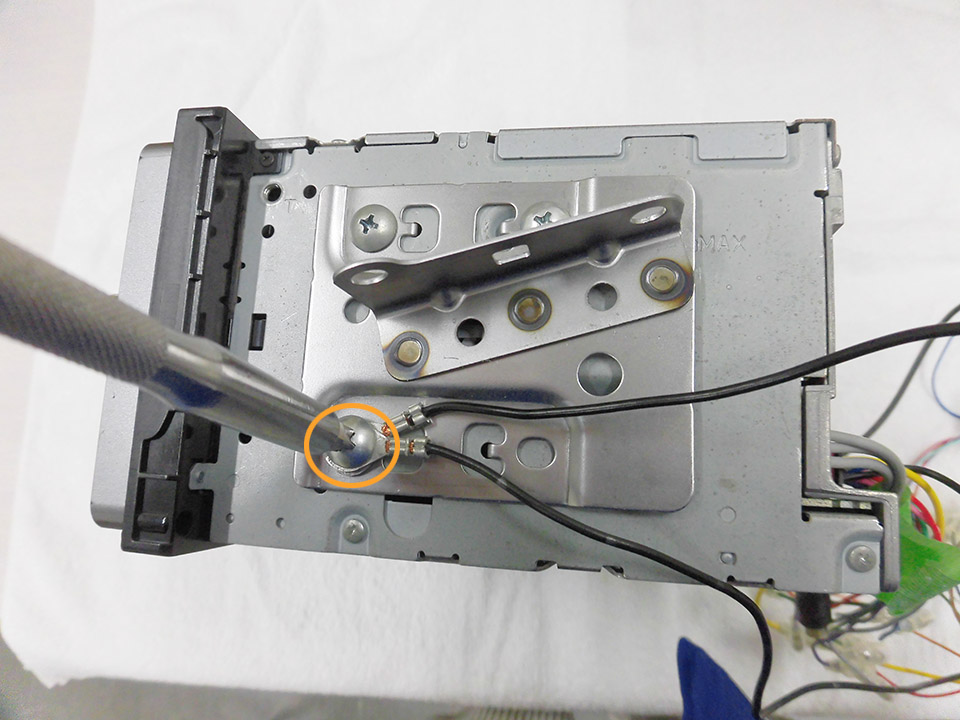

    アース線　接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 14

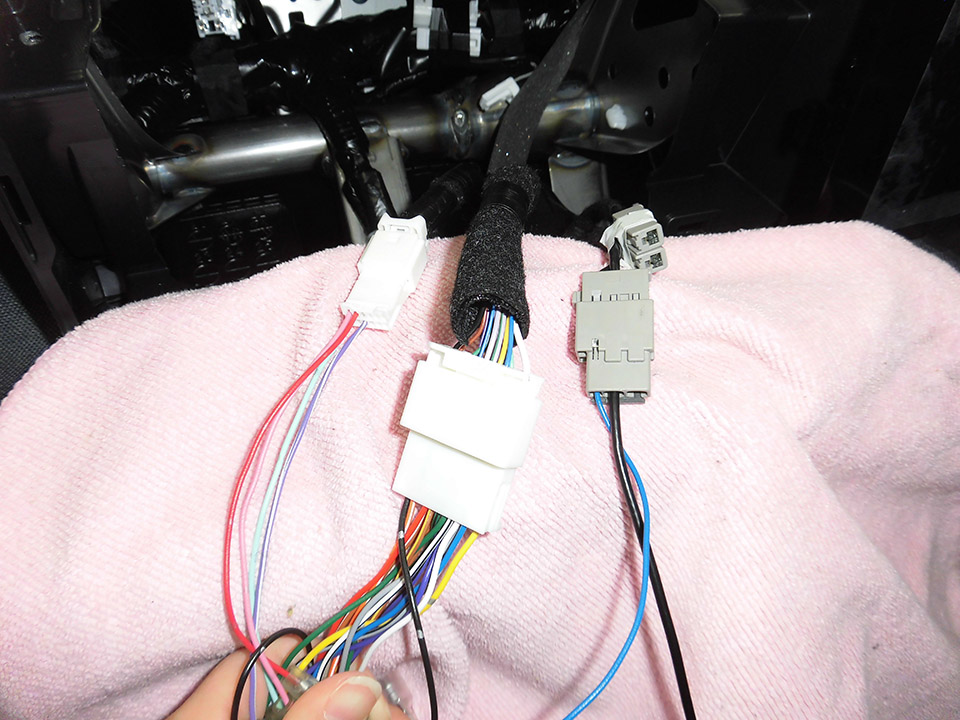

    配線コネクター　接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源／フロントスピーカー用コネクター(20P)
    ・車速用／ACC電源用配線コネクター（12P)
    ・アンテナ変換コネクター

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 15

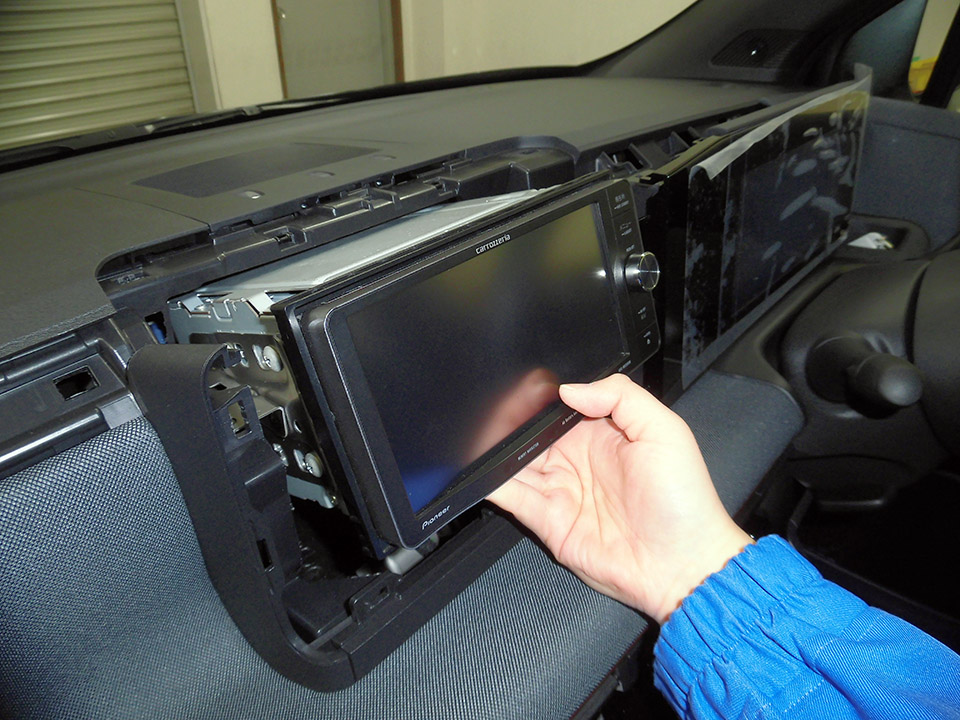

    カーAV　取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。
      確認後、再度バッテリー(－端子)を外します。
  • 16

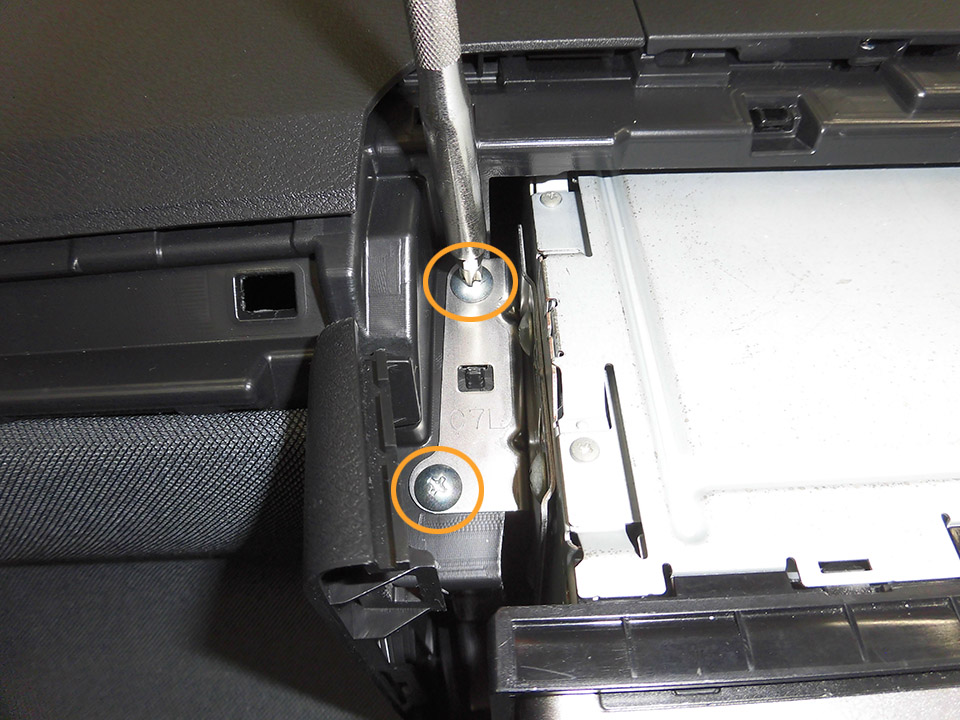

    カーAV　固定

    〇印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けます。
    • ねじの落下にご注意ください。
  • 17

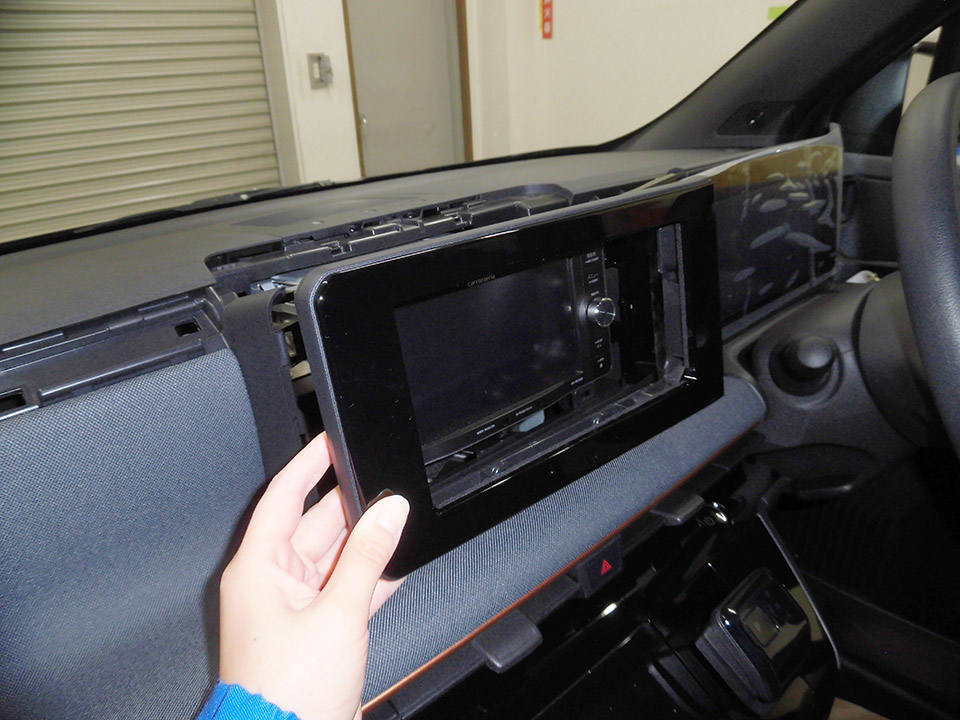

    センターパネル　取付け

    センターパネルを取付けます。

  • 18

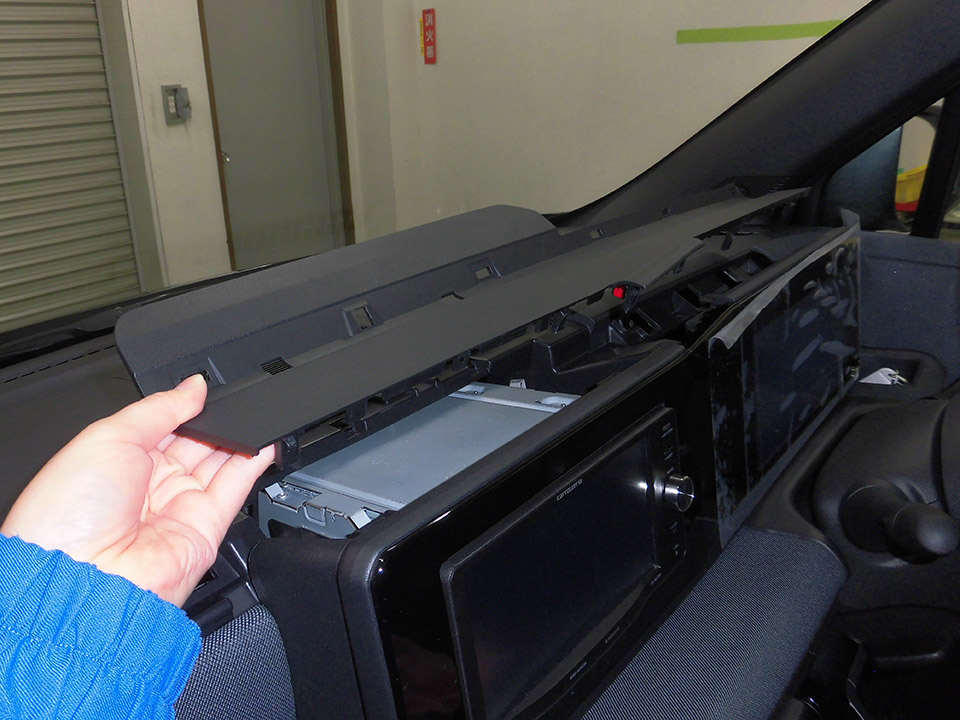

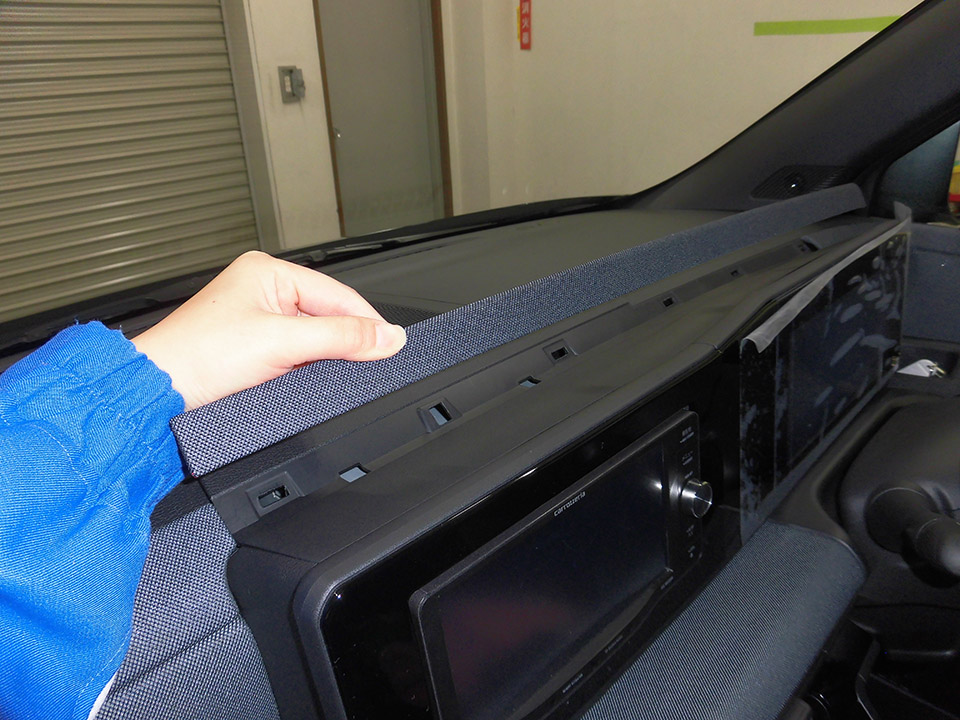

    クラスタリッドアッパ　取付け

    クラスタリッドアッパを取付けます。

  • 19

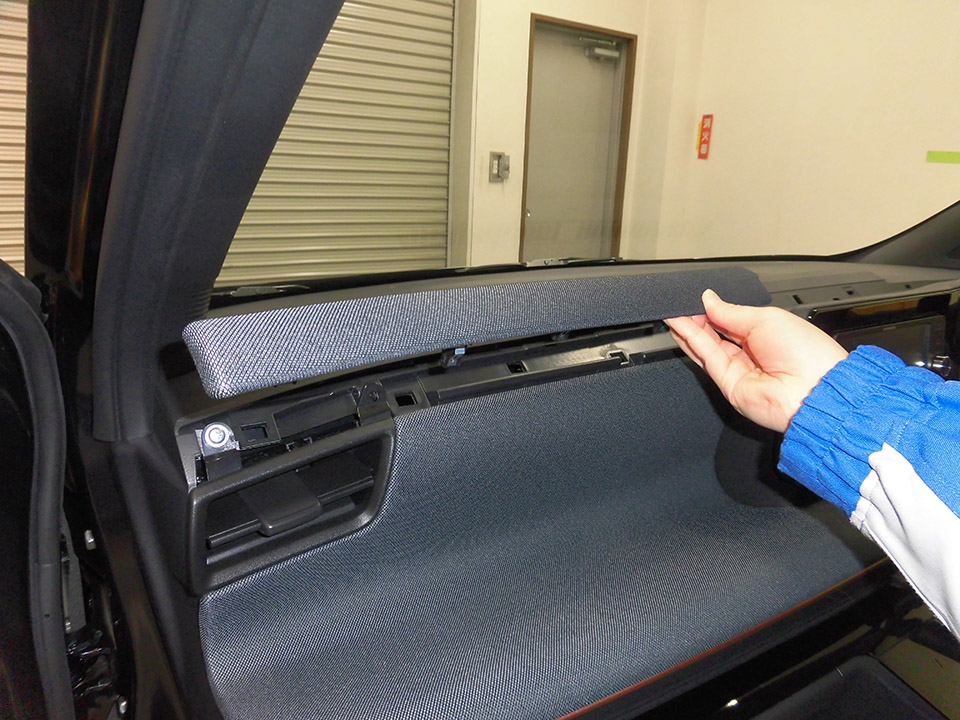

    インストルメントフィニッシャB　取付け

    インストルメントフィニッシャBを取付けます。

  • 20
    インストルメントフィニッシャC　取付け

    インストルメントフィニッシャCを取付けます。

  • 21

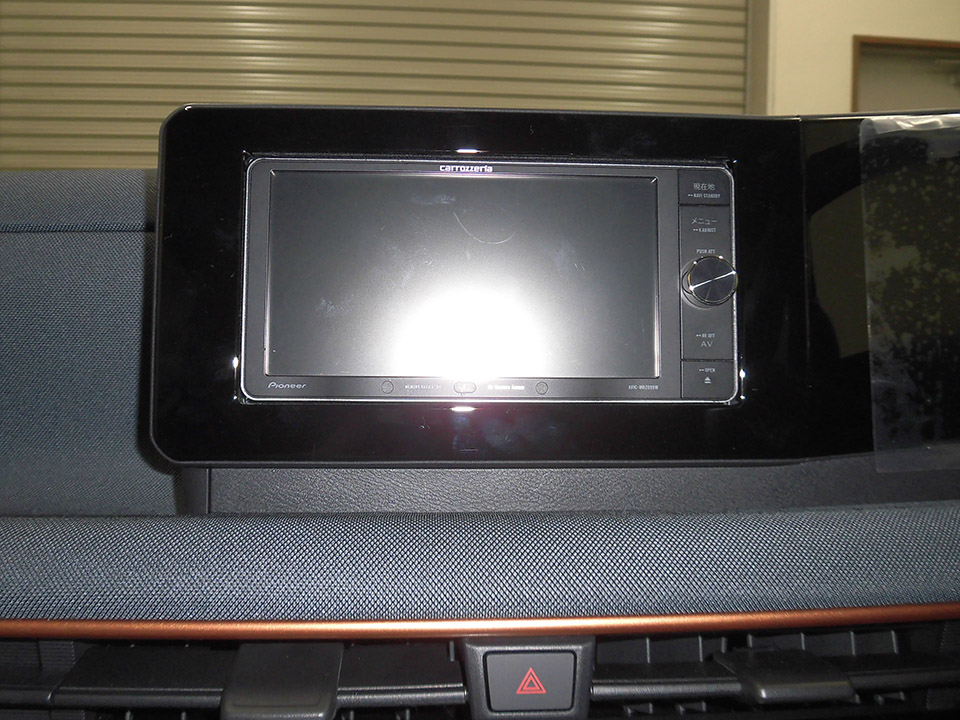

    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。
    確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）

使用したキット

NKK-N62P
