ワゴンRスマイル 9インチカーナビ・カーAV取付方法

管理No:fy23002 登録日:2022年9月21日()

メーカー
スズキ
車種
ワゴンRスマイル
年式
fy23002
取付けタイプ
9インチ カーナビ・カーAV取付
使用キット
タイプ
R3/9~現在
型式
8インチ窓口付車(全方位モニターなしオーディオレス車)
使用ナビゲーション
MX91S

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

本セットは9インチナビゲーションを取付けるためのセットです。

TBX-S007(メーカーサイト)

パネル〔ピアノブラックパネル〕、ブラケット(L)(R)、電源/フロントスピーカー/リアスピーカー用コネクター(20P)、アンテナ電源用変換コード、車速用配線コネクター(5P)

※以下のショッピングモール(ワントップ運営)にて購入できます。

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付作業を開始します。

  • 5
    純正パネル 取外し

    純正パネルを取外します。

    工具
    内張りはがし
    フック
    10箇所
  • 6
    純正パネル フック位置

    純正パネルのフックは10箇所です。

  • 7
    パネルベース 取外し(1)

    〇印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
  • 8
    パネルベース 取外し(2)

    パネルベースを取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 9
    パネルベース フック位置

    パネルベースのフックは8箇所です。

  • 10
    純正ブラケット+エスカッション+固定ブラケット 取外し(1)

    〇印の純正ネジを取外します。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
    • 取外したネジはカーAV取付時に使用します。
  • 11
    純正ブラケット+エスカッション+固定ブラケット 取外し(2)

    〇印の純正ネジを取外します。

  • 12
    純正ブラケット+エスカッション+固定ブラケット 取外し(3)

    固定ブラケットのみを取外します。

  • 13
    純正ブラケット+エスカッション+固定ブラケット 取外し(4)

    純正ブラケット+エスカッションを取外します。
    配線コネクターが接続されている場合は取外します。

    • 純正ブラケット/エスカッション/固定ブラケットは取付け時使用しません。
  • 14
    ゴムブッシュ 取外し

    純正ブラケット(L)(R)からゴムブッシュを取外します。

    • ゴムブッシュは取付け時使用します。
  • 15
    エアコンルーバー 取外し(1)

    純正パネルからクリップリムーバー等を使用し、エアコンルーバーを手前に引き出します。

    工具
    クリップリムーバー等
    フック
    4箇所
    • パネル及びエアコンルーバーに負担をかけすぎて、破損しないよう注意してください。
  • 16

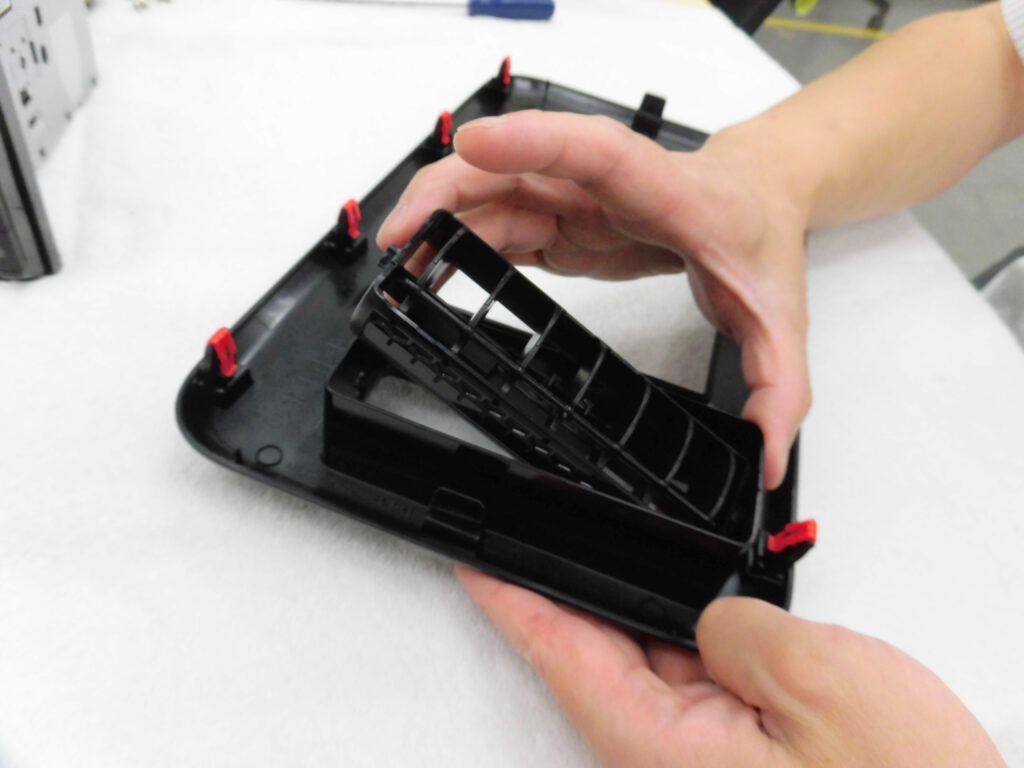

    エアコンルーバー 取外し(2)

    エアコンルーバーを取外します。

    • パネル及びエアコンルーバーに負担をかけすぎて、破損しないよう注意してください。
  • 17
    エアコンルーバー 移設

    取外したエアコンルーバーをキット同梱のパネルにポリキャップ側(下側)から取付けます。

    • パネル及びエアコンルーバーに負担をかけすぎて、破損しないよう注意してください。
  • 18
    クリップ 移設(1)

    純正パネルのクリップ(8個)を取外します。

  • 19
    クリップ 移設(2)

    キット同梱のパネルに取外したクリップ(8個)を取付けます。

  • 20
    ブラケット(L)(R) 使用穴位置

    ○印はブラケット(L)(R)を取付ける際に使用する穴位置です。

  • 21
    カーAV/ブラケット(L)(R) 取付け

    カーAVにブラケットを重ね、〇印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 22
    ゴムブッシュ 取付け

    取外したゴムブッシュをブラケットに取付けます。

    • 写真は(L)です。(R)も同様に取付けます。
  • 23
    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、純正ステアリングリモコン対応機能付9インチカーナビゲーションを取付けする場合に使用します。
    • 注2、取付けする9インチカーナビゲーションによってステアリングリモコン用コードの配線色は異なります。
    • 注3、9インチカーナビゲーションによってはイルミネーション電源のない場合がありますがその場合は接続しません。(接続しない端子はビニールテープ等で絶縁処理してください)
    • 注4、9インチカーナビゲーション側のアンテナ電源用端子が平端子が平端子の場合はアンテナ変換コードを使用します。
  • 24
    配線コネクター/アンテナコード 接続

    カーAV裏に配線コネクター/アンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 25
    アース線 接続

    キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 26
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
    ・車速用配線コネクター(5P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 27
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

    • 奥までしっかりと差し込んでください。
  • 28
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 29
    カーAV 固定

    ○印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
  • 30
    パネルベース 取付け

    パネルベースを取付けます。

  • 31
    パネルベース 固定

    〇印を純正ネジで取付けます。

    工具
    プラスドライバー(2番)
  • 32
    パネル 取付け

    パネルを取付けます。

  • 33
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)

使用したキット

TBX-S007
