リーフ 取外し方法
管理No：fy22025 登録日：2022年8月4日()
※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。
※サイト内のコンテンツの転載を禁止します。
使用キット・使用工具
カーナビの取り付け方法の基本。こちらは取外し手順となります。
使用工具
プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、保護テープ 、タオル
取付方法
- 1バッテリー(－端子) 取外し(1)
バッテリー(－端子)の横にあるナットを緩めます。
- 2バッテリー(－端子) 取外し(2)
バッテリー(－端子)を取外します。
- 3バッテリー(－端子) 取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- 4作業開始
これからカーAV取外し作業を開始します。
- 5エアコンコントロールパネル 取外し(1)
エアコンコントロールパネルを取外します。
- 工具
- 内張りはがし
- フック
- 4箇所
- 6エアコンコントロールパネル 取外し(2)
接続されている配線コネクターを取外します。

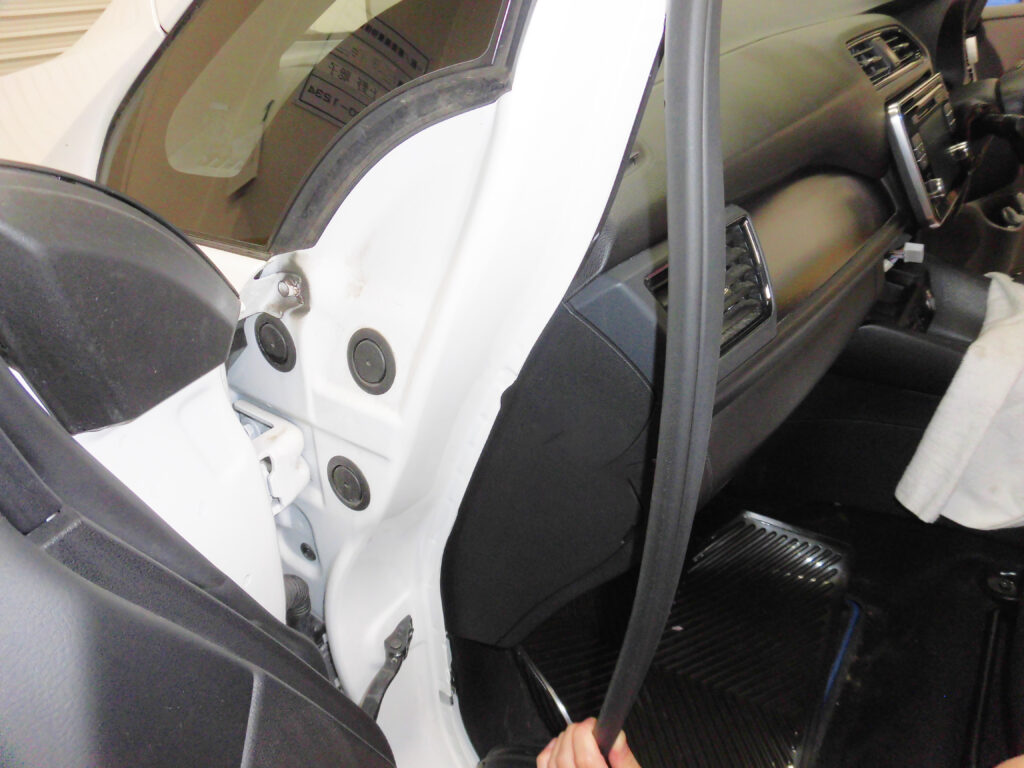

- 7シーミングウェルト 取外し
助手席側のシーミングウェルトをはがします。
- 8サイドパネル 取外し
助手席側のサイドパネルを取外します。
- 工具
- 内張りはがし
- 9エアコン吹き出し口 取外し(1)
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 10エアコン吹き出し口 取外し(2)
エアコン吹き出し口を取外します。
- 工具
- 内張りはがし
- フック
- 4箇所
- 11クラスター 取外し(1)
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- 12クラスター 取外し(2)
クラスターを取外します。
- フック
- 12箇所
- 13クラスター 取外し(3)
クラスターに接続されている配線コネクターを取外します。
- 14パネル 取外し
カーAV上のパネルを取外します。
- 工具
- 内張りはがし
- フック
- 3箇所
- 15純正ネジ 取外し
○印の純正ネジ(2本)を取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 16純正カーAV 取外し
純正カーAVを取外します。
使用したキット
取付キットなし
