キャリィ カーナビ・カーAV取付方法
管理No：fy22023 登録日：2022年7月7日()
- メーカー
- スズキ
- 車種
- キャリィ
- 年式
- R1/9～現在
- 取付けタイプ
- カーナビ・カーAV取付
- 使用キット
- NKK-S82D(互換：UA-S82D)
- タイプ
- AM/FMラジオ（スピーカー内蔵）付車
- 型式
- DA16T
- 使用ナビゲーション
- パイオニア製
- ナビゲーションの取付には別途純正オプションの「ナビ信号ハーネス」が必要となります。（品番：99192-82M00）
- 別途純正オプションの「オーディオ交換ガーニッシュ 200mm」「ナビ取付ブラケット」が必要になります。
（品番 オーディオ交換ガーニッシュ：73821-82MD0-P4Z、ナビ取付ブラケット：99000-99082-82M）
※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。
※サイト内のコンテンツの転載を禁止します。
使用キット・使用工具
カーナビの取り付け方法の基本。
NKK-S82D (互換：UA-S82D )
※キットによって内容物が異なる場合があります。
パネル、ブラケット：2枚、電源／フロントスピーカー／リアスピーカー用コネクター(20P)、アンテナ電源用変換コード、車速用配線コネクター、クッションテープ、M5×8ネジ：8本
※以下のショッピングモール（ワントップ運営）にて購入できます。
使用工具
プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、保護テープ 、タオル
取付方法
- 1バッテリー(－端子) 取外し(1)
バッテリーは車体の左側にあります。
- 2バッテリー(－端子) 取外し(2)
○印のロックを解除し、カバーを取外します。
- ロックは反対側もあります。
- 3バッテリー(－端子) 取外し(3)
○印のバッテリー(－端子)を取外します。
- 4バッテリー(－端子) 取外し(4)
ソケットレンチを使用し、バッテリー(－端子)を取外します。
タオルなどで包んで他の金属と接触しないように保護します。- 工具
- ソケットレンチ（No.10）
- －端子と＋端子を接触させないでください。
- 5作業開始
これからカーAV取付け作業を開始します。
- 6センターパネル 取外し(1)
センターパネルを取外します。
- フック
- 10箇所
- 7センターパネル 取外し(2)
接続されている配線コネクターを取外します。
- 8センターパネル フック位置
センターパネルのフックは10箇所です。
- 9AM/FMラジオ 取外し(1)
〇印の純正ネジを取外します。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 10AM/FMラジオ 取外し(2)
AM/FMラジオを取外します。
- 11AM/FMラジオ 取外し(3)
接続されている配線コネクター/アンテナコードを取外します。
- 12クッションテープ 貼り付け
カーAVの前側天面にキット付属のクッションテープを貼り付けます。
- 貼り付け面の汚れや油分等をよく拭き取ってから貼り付けます。
- 13ブラケット／パネル 差し込み
キット付属のパネル内側左右にキット付属のブラケットを差し込みます。
- ブラケットの先端をパネル内側面の溝に差し込みます。
- 14ブラケット(L)(R) 取付穴位置
ブラケットを取付ける時に、○印の穴を使用します。
- 15パネル／ブラケット 取付け(1)
パネル／ブラケットをカーAV前方からはめ込みます。
- 16パネル／ブラケット 取付け(2)
パネル／ブラケットの穴位置を合わせます。
- 17純正ブラケット(L)(R) 取付け
別途用意した純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- 純正ブラケット 品番：99000-99082-82M

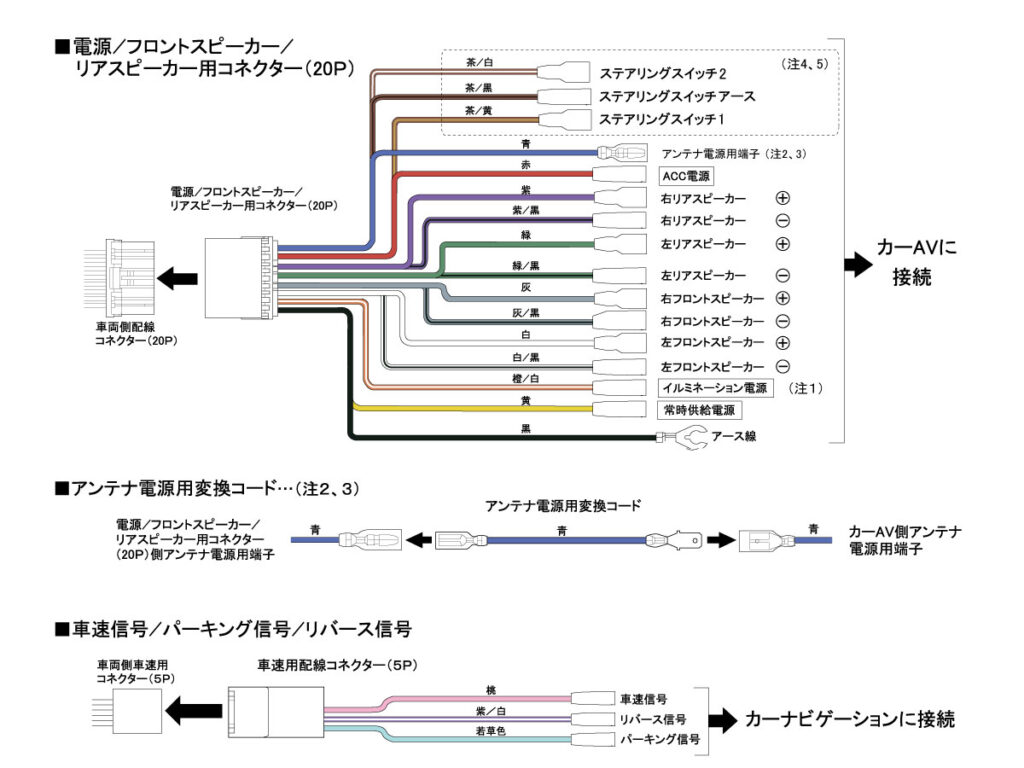

- 18配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
接続しない端子は絶縁処理をしてください。- 注1、カーAVによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
- 注2、ピラーアンテナ付車の場合は接続しません。
- 注3、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
- 注4、純正ステアリングリモコン対応機能付カーAVを取付ける場合に使用します。
- 注5、取付けるカーAVによってはステアリングリモコン用コードの配線色は異なります。
- 19配線コネクター 接続
カーAV裏にカーAV付属の配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20アース線 接続
キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 21パーキング信号 接続
コンビネーションメーター裏の28P白コネクターの黄緑線にカーAV側のパーキング信号線を接続します。
- 接続後、分岐コネクターにテープを巻き付けてください。
- 22バック信号 接続
ブレーキブースタ左側の4P白コネクターの桃線にカーAV側のバック信号線を接続します。
- 接続後、分岐コネクターにテープを巻き付けてください。
- 23車速信号 接続
インパネ内運転席左側のヒューズボックス横の26P白コネクターのベージュ線にカーAV側の車速信号線を接続します。
- 接続後、分岐コネクターにテープを巻き付けてください。
- 24配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー／リアスピーカー用コネクター(20P)
・車速用配線コネクター(5P)- カーAV裏にアンテナコードを接続します。
- 25アンテナコード 接続
カーAV裏にアンテナコードを接続します。
- 奥までしっかりと差し込んでください。
- 26カーAV 取付け
配線等を挟まないように注意し、カーAVを車両側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(－端子)を外します。
- 27カーAV 固定
〇印を純正ネジで取付けます。
- 工具
- プラスドライバー（2番）
- ネジの落下にご注意ください。
- 28部品 移設
センターパネルからエアコンダクト、シガーソケット、スイッチ類を取外し、
オーディオ交換ガーニッシュへ移設します。 - 29オーディオ交換ガーニッシュ 取付け
部品移設後のパネルに配線コネクターを接続し、オーディオ交換ガーニッシュを取付けます。
- ※写真はエアコンダクト等、移設されておりません。ご了承ください。
- 30取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- ※写真はエアコンダクト等、移設されておりません。ご了承ください。
