アルト 200mmカーナビ・カーAV取付方法

管理No:fy22019 登録日:2022年4月28日()

メーカー
スズキ
車種
アルト
年式
R3/12~現在
取付けタイプ
200mm カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(全方位モニターなしオーディオレス車)
型式
HA37S、HA97S
使用ナビゲーション
パイオニア製

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-S82D (互換:UA-S82D )

※キットによって内容物が異なる場合があります。

パネル、ブラケット:2枚、電源/フロントスピーカー/リアスピーカー用コネクター(20P)、アンテナ電源用変換コード、車速用配線コネクター、クッションテープ、M5×8ネジ:8本

※以下のショッピングモール(ワントップ運営)にて購入できます。

使用工具

プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、タオル 、保護テープ

取付方法

  • 1
    バッテリー(-端子) 取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ(No.10)
  • 2
    バッテリー(-端子) 取外し(2)

    バッテリー(-端子)を取外しを取外します。

    • -端子と+端子を接触させないでください。
  • 3
    バッテリー(-端子) 取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • -端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

  • 5
    センターパネル 取外し(1)

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    10箇所
  • 6
    センターパネル 取外し(2)

    接続されている配線コネクターを取外します。

  • 7
    センターパネル フック位置

    センターパネルのフックは10箇所です。

  • 8
    レスパネル一体 取外し(1)

    ○印の純正ネジ(4本)を取外します。

    工具
    プラスドライバー(2番)
    • ネジの落下にご注意ください。
    • 取外した純正ネジはカーAV取付け時に使用します。
  • 9
    レスパネル一体 取外し(2)

    レスパネル一体を取外します。

  • 10
    レスパネル一体 取外し(3)

    接続されている配線コネクター/コードを取外します。

  • 11
    純正ブラケット(L)(R) 取外し

    レスパネルから純正ブラケット(L)(R)を取外します。

    工具
    プラスドライバー(2番)
  • 12
    ブラケット取付穴位置

    ○印はブラケットを取付けの際に使用する穴です。

  • 13
    純正ブラケット(L)(R) 取付け

    純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー(2番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 14

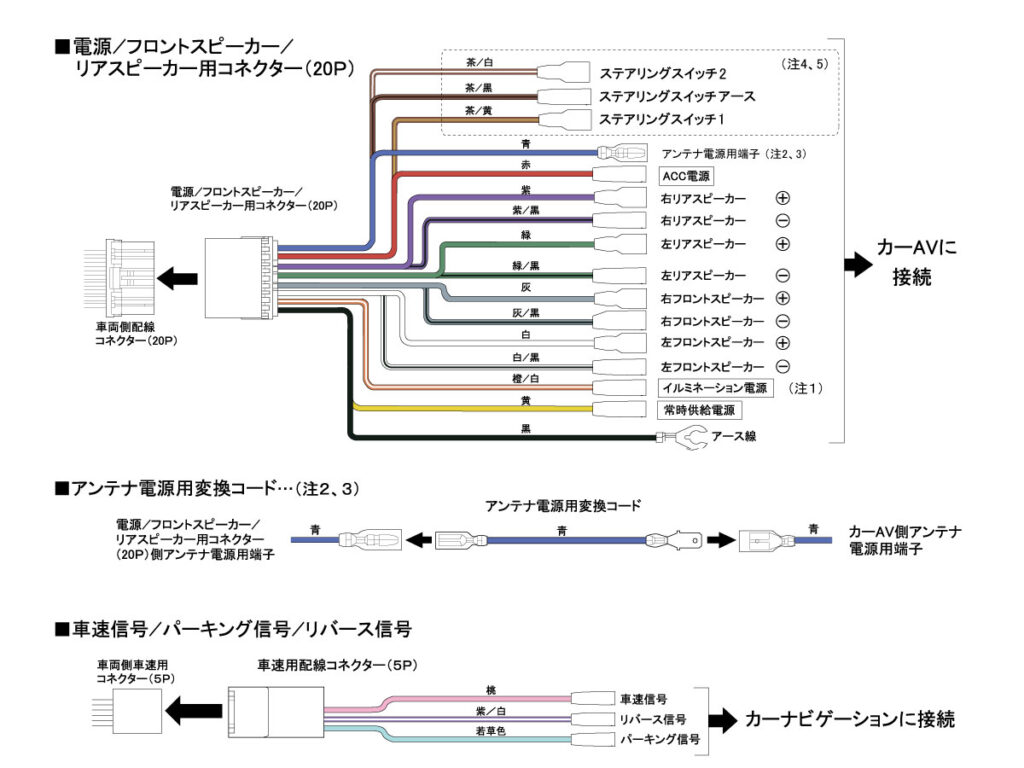

    配線 接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 接続しない端子は絶縁処理をしてください。
    • 注1、カーAVによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
    • 注2、ピラーアンテナ付車の場合は接続しません。
    • 注3、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 注4、純正ステアリングリモコン対応機能付カーAVを取付ける場合に使用します。
    • 注5、取付けるカーAVによってはステアリングリモコン用コードの配線色は異なります。
  • 15
    配線コネクター 接続

    カーAV裏にカーAV付属の配線コネクターを接続します。

  • 16
    アース線 接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー(2番)
  • 17
    配線コネクター 接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源/フロントスピーカー/リアスピーカー用コネクター(20P)
    ・車速用配線コネクター(5P)

  • 18
    アンテナコード 接続

    カーAV裏にアンテナコードを接続します。

    • 奥までしっかりと差し込みます。
  • 19
    カーAV 取付け

    配線等を挟まないように注意し、カーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(-端子)を仮接続し、カーAVの動作確認を行います。確認後、再度バッテリー(-端子)を外します。
  • 20
    カーAV 固定

    〇印を純正ネジで取付けます。

    • ネジの落下にご注意ください。
  • 21
    センターパネル 取付け

    配線コネクターを接続し、センターパネルを取付けます。

  • 22
    取付完了

    バッテリー(-端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(-端子)を本締めしてください。

    工具
    ソケットレンチ(No.10)
