ハイゼットカーゴ 200mmカーナビ・カーAV取付方法
管理No：fy22017 登録日：2022年4月1日()
- メーカー
- -
- 車種
- ハイゼットカーゴ
- 年式
- R3/12～現在
- 取付けタイプ
- 200mm カーナビ・カーAV取付
- 使用キット
- タイプ
- オーディオレス車
- 型式
- S710V
- 使用ナビゲーション
- パイオニア製
※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。
※サイト内のコンテンツの転載を禁止します。
使用キット・使用工具
カーナビの取り付け方法の基本。取付けには、別途純正オプションの「ナビ・オーディオ取付キット」が必要になります。（品番：08606-K5008）
全車リアスピーカー無し車のため、本キットに付属の「リアスピーカー用コネクター（6P）」は使用しません。
NKK-D75D
パネル(L)(R)、スペーサー：2枚、電源／フロントスピーカー用コネクター(10P)、リアスピーカー用コネクター(6P)、車両信号変換コネクター(24P⇔20P)、アンテナ電源用変換コード、クッションテープ、M5×8ネジ：4本、φ5×10タッピングネジ：4本、M4×5ネジ：2本
使用工具
プラスドライバー(2番) 、ソケットレンチ(No.10) 、内張りはがし 、タオル 、保護テープ
取付方法
- 1バッテリー(－端子) 取外し(1)
助手席の足元のカーペットをめくり、ロック(2箇所)を外します。
エンジンカバーの取っ手を持ち上げ、助手席シートを倒します。 - 2バッテリー(－端子) 取外し(2)
ソケットレンチを使い、横のナットを緩めバッテリー(－端子)を取外します。
タオルなどで包んで他の金属と接触しないように保護します。- 工具
- ソケットレンチ（No.10）
- －端子と+端子を接触させないでください。
- 3作業開始
これからカーAV取付け作業を開始します。
- 4センターパネル 取外し(1)
センターパネルを取外します。
- 工具
- 内張りはがし
- フック
- 15箇所
- 5センターパネル 取外し(2)
センターパネルに接続されている配線コネクター(3本)を取外します。
- 6アッパーパネル 取外し
アッパーパネルを取外します。
- フック
- 11箇所
- 7純正ネジ 取外し
〇印の純正ネジ(1本)を取外します。
- 工具
- プラスドライバー（2番）
- 取外した純正ネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
- 8ブラケット 取付穴位置
○印はブラケットを取付けの際に使用する穴です。
- メーカーによって取付穴は異なります。取付けるカーAVの取付説明書も参照してください。
- 9純正ブラケット
カーAVに純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(R)です。(L)も同様に取付けます。
- 10配線 接続

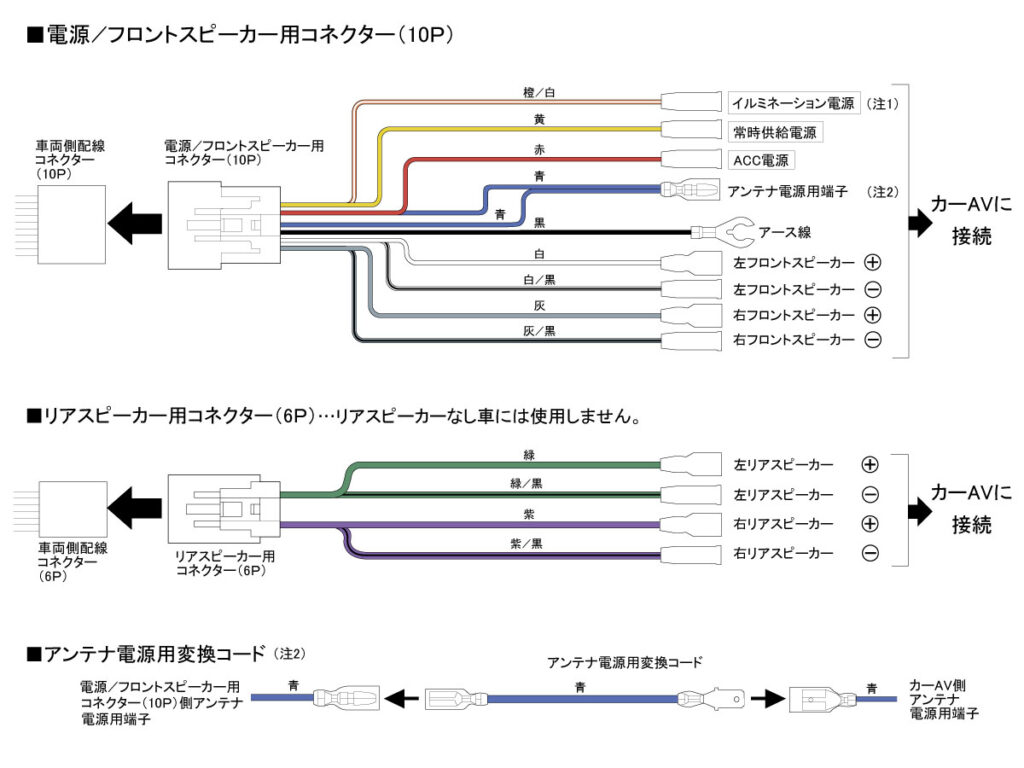

配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 全車リアスピーカー無し車のため、「リアスピーカー用コネクター(6P)」は使用しません。
- 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
- 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
- 接続しない端子はビニールテープ等で絶縁処理をしてください。
- 11配線 接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

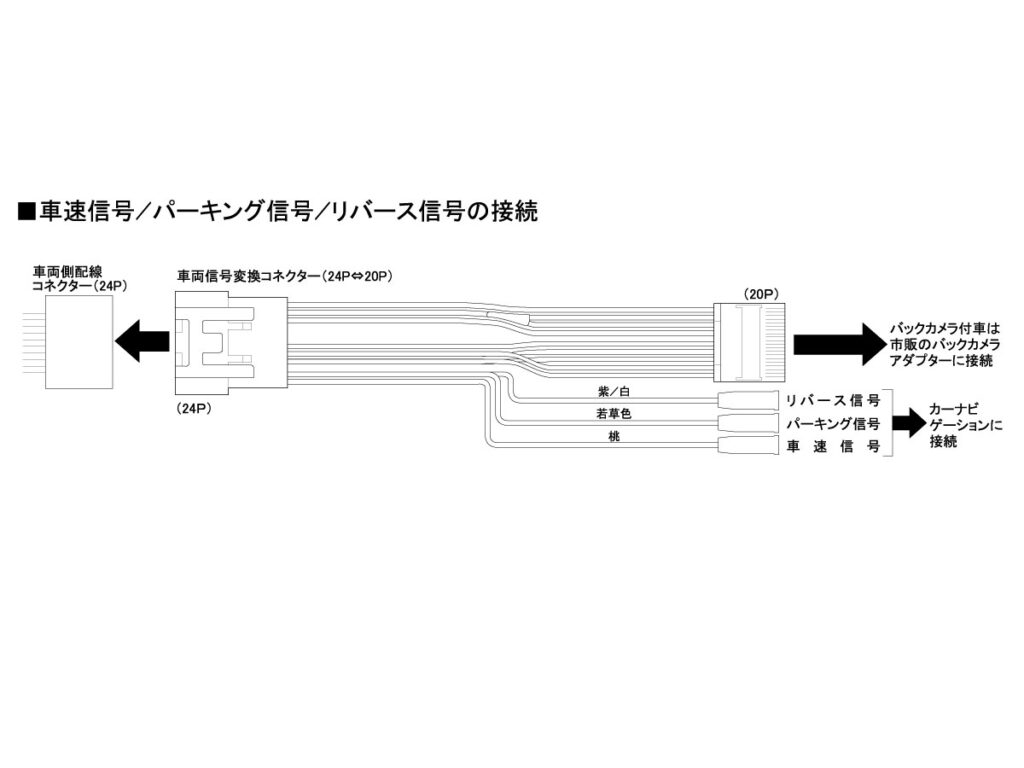

- 取付けするカーナビゲーションによっては車速信号が特殊であるため、自車位置表示のズレ等が発生する場合があります。
- 12カーAV／配線コネクター 接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 13アース線 接続
キットの配線コネクターのアース線をブラケット取付ネジで共締めします。
- 工具
- プラスドライバー（2番）
- 14配線コネクター 接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・車両信号変換コネクター(24P)- コネクターは確実にカチッと鳴るまで差し込んでください。
- 15アンテナコード 接続
カーAV裏にアンテナコードを接続します。
- しっかり奥まで差し込んでください。
- 16カーAV 取付け
配線等を挟まないように注意し、カーAVを車輌側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。
確認後、再度バッテリー(－端子)を外します。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。
- 17カーAV 固定
○印を取外した純正ネジ(1本)と純正オプション付属ネジ(3本)で取付けます。
- 工具
- プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
- 18アッパーパネル 取付け
アッパーパネルを取付けます。
- 19センターパネル 取付け
配線コネクター(3本)を接続し、センターパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
- 20取付完了
バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
- 工具
- ソケットレンチ（No.10）
