ランドクルーザー200 9インチカーナビ・カーAV取付方法

管理No：fy22015　登録日：2022年2月21日()

メーカー
トヨタ
車種
ランドクルーザー200
年式
H27/8～R3/8
取付けタイプ
9インチ カーナビ・カーAV取付
使用キット
タイプ
オーディオレス車
型式
URJ202W
使用ナビゲーション
パイオニア製　
  • 車両側フレームの一部切り取り加工が必要になります。

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

本セットは9インチカーナビゲーションを取付けるためのセットです。

この車両はディーラーオプションナビ付車ですが、オーディオレス車も取付手順は同様です。

TBX-Y026(メーカーサイト)

パネル〔ピアノブラックパネル〕、ブラケット(L)(R)、電源／フロントスピーカー用コネクター(10P)、リアスピーカー用コネクター(6P)、アンテナ電源用変換コード、アンテナプラグ変換コード、車速用配線コネクター(5P)

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2、3番)、ソケットレンチ(No.10)、マイナスドライバー、内張りはがし、超音波カッター、アクリルカッター、金ヤスリ、ニッパー、保護テープ、タオル

取付方法

  • 1
    バッテリー(－端子)　取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ（No.10）
  • 2
    バッテリー(－端子)　取外し(2)

    バッテリー(－端子)を取外します。

    • －端子と+端子を接触させないでください。
  • 3
    バッテリー(－端子)　取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と+端子を接触させないでください。
  • 4
    作業開始

    これからカーAV取付け作業を開始します。

    • 今回はディーラーオプションナビ付車ですが、オーディオレス車も手順は同様です。
  • 5
    スピーカーカバー　取外し(1)

    スピーカーカバーを取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 6
    スピーカーカバー　取外し(2)

    接続されている配線コネクターを取外します。

  • 7
    エアコン吹き出し口(L)　取外し

    エアコン吹き出し口(L)を取外します。

    工具
    内張りはがし
    フック
    7箇所
  • 8
    エアコン吹き出し口(R)　取外し

    エアコン吹き出し口(R)を取外します。

    工具
    内張りはがし
    フック
    7箇所
  • 9
    純正センターパネル　取外し(1)

    純正センターパネルを取外します。

    工具
    内張りはがし
    フック
    11箇所
  • 10
    純正センターパネル　取外し(2)

    接続されている配線コネクターを取外します。

  • 11
    純正ネジ　取外し

    ○印の純正ネジを取外します。

    工具
    ソケットレンチ（No.10）プラスドライバー(3番)
    • 写真は(L)です。(R)も同様に取付けます。
    • ネジの落下にご注意ください。
  • 12
    純正カーAV　取外し

    純正カーAVを取外します。接続されている配線コネクターを取外します。

    • 純正ブラケット(L)(R)は取付け時使用しません。
  • 13
    クリップ　取外し

    純正センターパネルからクリップ(2個)を取外します。

  • 14
    ハザードスイッチパネル　取外し(1)

    ○印の固定ネジ(2本)を取外します。

    工具
    プラスドライバー（2番）
  • 15
    ハザードスイッチパネル　取外し(2)

    ハザードスイッチパネルを取外します。

  • 16
    クリップ　移設

    キット同梱のパネルに取外したクリップを移設します。

  • 17
    ハザードスイッチパネル　移設(1)

    キット同梱のパネルに取外したハザードスイッチパネルを重ねます。

  • 18
    ハザードスイッチパネル　移設(2)

    〇印を固定ネジで取付けます。

    工具
    プラスドライバー（2番）
  • 19
    車両側フレーム　切り取り加工(1)

    配線止めの左右フックを取外します。

  • 20
    車両側フレーム　切り取り加工(1)

    超音波カッター、ニッパーなどを使用して車両側の切り取り加工を行います。
    加工後、切り取り面・周辺のバリなどをアクリルカッターやヤスリ等を使用して取り除きます。

    • 切り取りカ所の復元は出来ませんのでご了承ください。
    • 怪我には十分に注意してください。
  • 21
    ブラケット(L)(R)　取付け

    カーAVにキット同梱のブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(R)です。(R)も同様に取付けます。
  • 22
    配線　接続

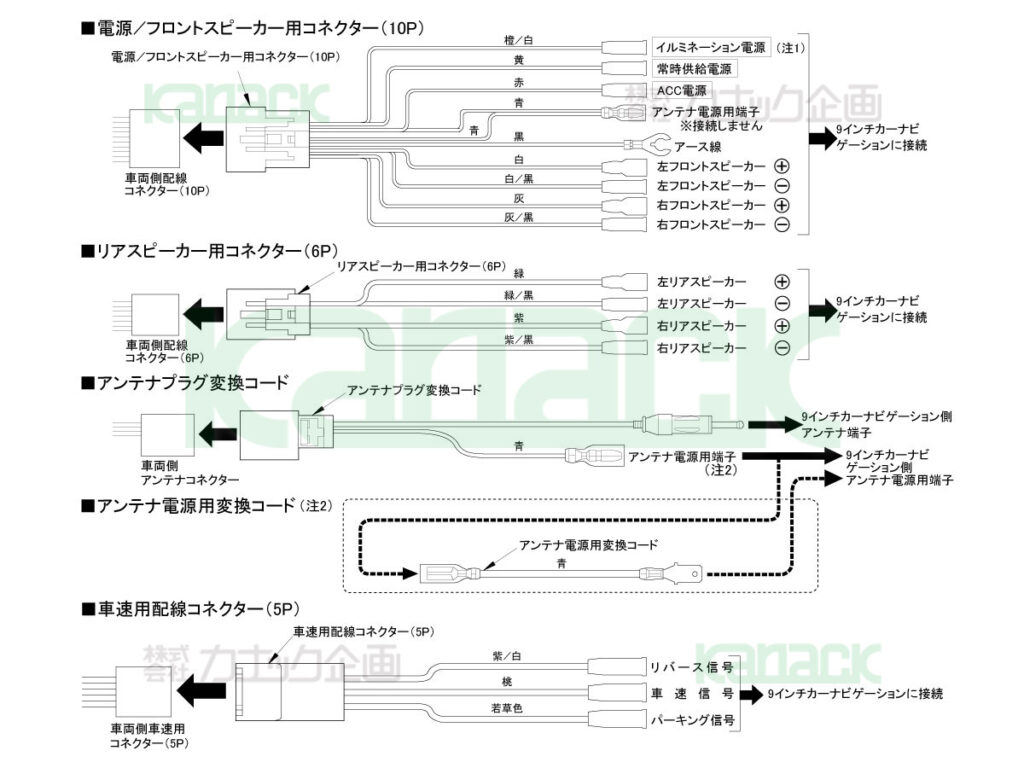

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • カーナビゲーションの取付説明書も参照してください。
    • 接続しない端子はビニールテープ等で絶縁処理を行ってください。
    • 注1、9インチカーナビゲーションによってはイルミネーション電源のない場合がありますが、その場合は接続しません。
    • 注2、9インチカーナビゲーション側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
  • 23
    配線コネクター／アンテナコード　接続

    カーAV裏にカーAV付属の配線コネクター、キット付属のアンテナコードを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 24
    アース線　接続

    キットの配線コネクターとカーAV側のアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 25
    配線コネクター　接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源／フロントスピーカー用コネクター(10P)
    ・リアスピーカー用コネクター(6P)
    ・車速用配線コネクター(5P)
    ・アンテナプラグ変換コード

  • 26
    カーAV　取付け

    配線等を挟まないように注意しカーAVを車両側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。
      確認後、再度バッテリー(－端子)を外します。
  • 27
    カーAV　固定

    ○印を純正ネジで取付けます。

    工具
    ソケットレンチ（No.10）プラスドライバー(3番)
    • 写真は(L)です。(R)も同様に取付けます。
  • 28
    パネル　取付け(1)

    キット付属のパネルにハザードコネクターを接続します。

  • 29
    パネル　取付け(2)

    パネルを車両側へ取付けます。

  • 30
    エアコン吹き出し口(R)　取付け

    エアコン吹き出し口(R)を取付けます。

  • 31
    エアコン吹き出し口(L)　取付け

    エアコン吹き出し口(L)を取付けます。

  • 32
    スピーカーカバー　取付け(1)

    スピーカーカバーに配線コネクターを接続します。

  • 33
    スピーカーカバー　取付け(2)

    スピーカーカバーを取付けます。

  • 34
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。
    確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）
