タンク 200mmカーナビ・カーAV取付方法

管理No：fy22013　登録日：2022年1月25日(2022年2月8日最終更新)

メーカー

トヨタ

車種

タンク

年式

H28/11～R2/9

取付けタイプ

200mm カーナビ・カーAV取付

使用キット

NKK-D70D

タイプ

CD・AM/FMラジオ付車

型式

M900A、M910A

使用ナビゲーション

パイオニア製　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

使用キット・使用工具

カーナビの取り付け方法の基本。

NKK-D70D

パネル、パネル(L)(R)、ブラケット(L)(R)、サブブラケット(L)(R)、電源／フロントスピーカー用コネクター(10P)、リアスピーカー用コネクター(6P)、アンテナ電源用変換コード、車速用配線コネクター(5P)、クッションテープ：2本、φ5×16タッピングネジ：2本、M5×8ネジ：4本、φ5×10タッピングネジ：4本、M4×5ネジ：2本、φ4×12タッピングネジ：4本

使用工具

プラスドライバー(2番) 、内張りはがし、ソケットレンチ(No.10) 、保護テープ、タオル

取付方法

1
バッテリー(－端子)　取外し(1)

ソケットレンチを使い、横のナットを緩めます。

工具
ソケットレンチ（No.10）
2
バッテリー(－端子)　取外し(2)
バッテリー(－端子)を取外します。
- －端子と＋端子を接触させないでください。
3
バッテリー(－端子)　取外し(3)
タオルなどで包んで他の金属と接触しないように保護します。
- －端子と＋端子を接触させないでください。
4
作業開始

これからカーAV取付け作業を開始します。
5
シフトレバー　下げる

シフトロックボタンを押しながらシフトレバーをNまで下げます。
6
シフトノブ下カバー　取外し

シフトノブ下のカバーを取外します。

工具
内張りはがし
フック
2箇所
7
シフトノブ下ピン　取外し

シフトノブ下にあるピンを取外します。
8
シフトノブ　取外し

シフトノブを手前に引っ張り取外します。
9
センターパネル　取外し

センターパネルを取外します。

工具
内張りはがし
フック
12箇所
10
配線コネクター／コードホルダー　取外し
センターパネルに接続されている配線コネクターを取外します。
ピンク○のコードホルダー(ホルダーごと)も取外します。
- 写真以外にも接続されている配線コネクターを取外します。
11
純正ネジ　取外し
○印の純正ネジを取外します。

工具
プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取外します。
- 取外したネジはカーAV取付け時に使用します。
- ネジの落下にご注意ください。
12
CD・AM/FMラジオ　取外し

CD・AM/FMラジオを取外します。
この時、接続されている配線コネクターも取外します。
13
パネル　取外し
センターパネル裏の○印のネジを外し、パネルを取外します。

工具
プラスドライバー（2番）
- 取外したパネル／ネジ(4本)はカーAV取付時、使用しません。
14
サブブラケット(L)(R)　取付け
サブブラケットをキット付属のネジでカーAVに仮止めします。

工具
プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
15
パネル　取付け(1)

カーAVをキット付属のパネルにはめ込みます。
16
パネル　取付け(2)
カーAVとパネルの位置関係が前後・左右均等になるように調整し、キット付属のネジで固定します。

工具
プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
17
ブラケット(L)(R)　取付け
キット付属のブラケットを重ね、カーAV付属のネジで取付けます。

工具
プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
18

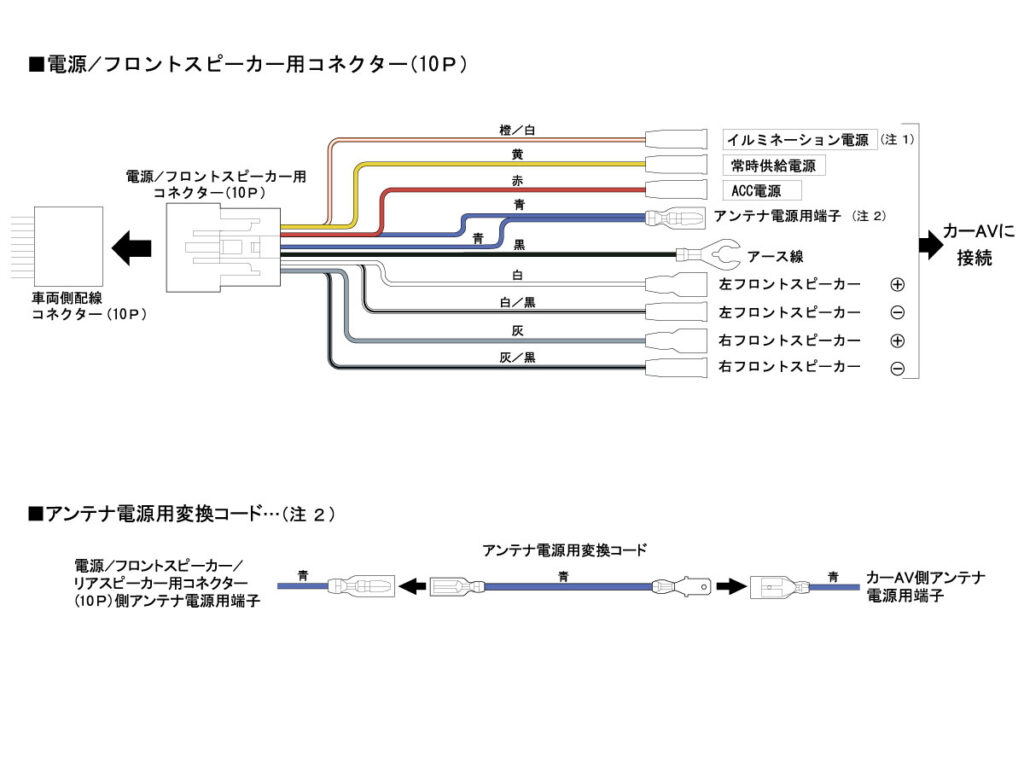

配線　接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 接続しない端子はビニールテープ等で絶縁処理をしてください。
- 注1、カーAVによってイルミネーション電源のない場合がありますがその場合は接続しません。
- 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
19

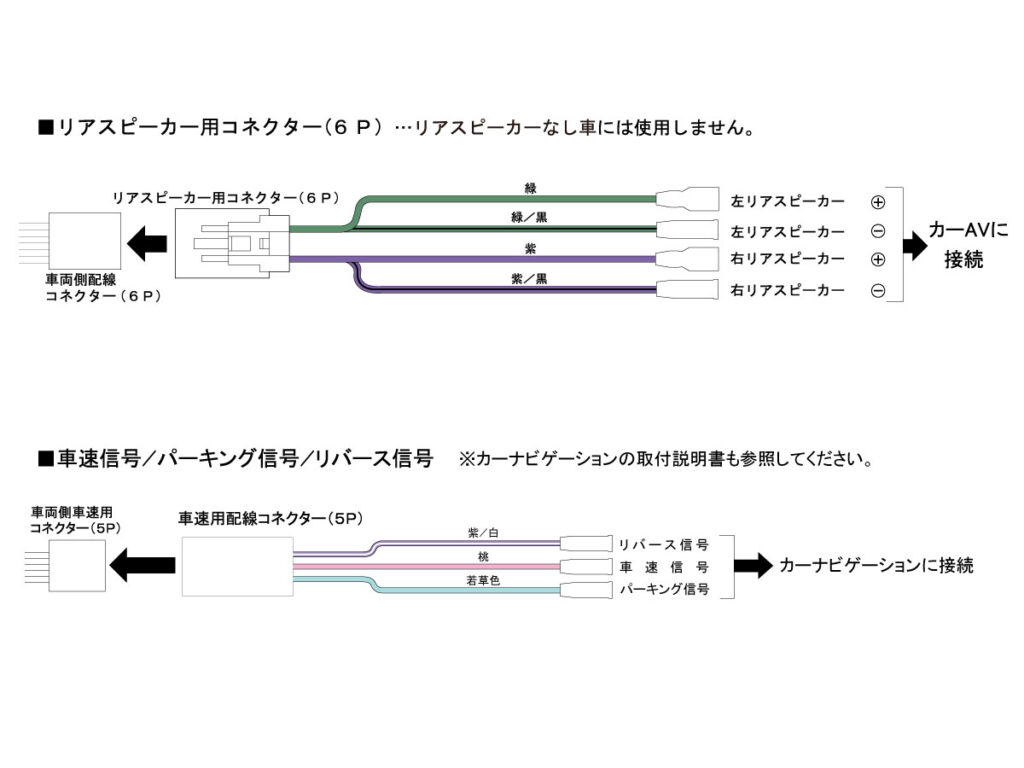

配線　接続
配線図に従って接続します。ギボシ端子は最後まで差し込んでください。
- 接続しない端子はビニールテープ等で絶縁処理をしてください。
20
配線コネクター　接続
カーAV裏に配線コネクターを接続します。
- コネクターは確実にカチッと鳴るまで差し込んでください。
21
アース線　接続

キットの配線コネクターのアース線をブラケット取付ネジで共締めします。

工具
プラスドライバー（2番）
22
配線コネクター　接続
車両側配線コネクターとカーAV側配線コネクターを接続します。
・電源／フロントスピーカー用コネクター(10P)
・リアスピーカー用コネクター(6P)
・車速用配線コネクター(5P)
- コネクターは確実にカチッと鳴るまで差し込んでください。
23
アンテナコード　接続
カーAV裏にアンテナコードを接続します。
- しっかり奥まで差し込んでください。
24
カーAV　取付け
配線等を挟まないように注意し、カーAVを車輌側にはめ込みます。
- はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。確認後、再度バッテリー(－端子)を外します。
25
カーAV　固定
○印を純正ネジで取付けます。

工具
プラスドライバー（2番）
- 写真は(L)です。(R)も同様に取付けます。
- ネジの落下にご注意ください。
26
センターパネル　取付け
配線コネクター／コードホルダーを接続し、センターパネルを取付けます。
- コネクターは確実にカチッと鳴るまで差し込んでください。
27
シフトノブ　取付け

シフトノブを取付けます。
28
ピン　取付け

シフトノブ下にピンを取付けます。
29
カバー　取付け

シフトノブ下にカバーを取付け、シフトレバーをPへ戻します。
30
取付完了

バッテリー(－端子)を仮接続し、再度動作確認を行います。確認後、バッテリー(－端子)を本締めしてください。

工具
ソケットレンチ（No.10）
