ロッキー 200mmカーナビ・カーAV取付方法

管理No：fy22005　登録日：2021年10月25日()

メーカー
ダイハツ
車種
ロッキー
年式
R1/11～現在
取付けタイプ
200mm カーナビ・カーAV取付
使用キット
タイプ
9インチ窓口付車（オーディオレス）
型式
A200S、A210S
使用ナビゲーション
パイオニア製　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

取付には別途純正オプションの「オーディオ取付キット7インチ用」が必要になります。（品番：08606-K1005）

NKK-D75D

パネル(L)(R)、スペーサー：2枚、電源／フロントスピーカー用コネクター(10P)、リアスピーカー用コネクター(6P)、車両信号変換コネクター(24P⇔20P)、アンテナ電源用変換コード、クッションテープ、M5×8ネジ：4本、φ5×10タッピングネジ：4本、M4×5ネジ：2本

使用工具

プラスドライバー(2番) 、内張りはがし 、ソケットレンチ(No.10) 、ニッパー、保護テープ 、タオル

取付方法

  • 1
    バッテリー(－端子)　取外し(1)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ（No.10）
  • 2
    バッテリー(－端子)　取外し(2)

    バッテリー(－端子)を取外します。

    • －端子と+端子を接触させないでください。
  • 3
    バッテリー(－端子)　取外し(3)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と+端子を接触させないでください。
  • 4
    「オーディオ取付キット7インチ用」

    別途純正オプションの「オーディオ取付キット7インチ用」を用意します。（品番：08606-K1005）

  • 5
    作業開始

    これからカーAV取付け作業を開始します。

    • 写真は7インチ窓口となっていますが、純正状態はは9インチ窓口となります。
      取外し手順は変わりません。
  • 6
    純正パネル　取外し

    純正パネルを取外します。

    工具
    内張りはがし
    フック
    8箇所
  • 7
    アッパーカバー　取外し

    アッパーカバーを上方へ取外します。

    フック
    9箇所
  • 8
    純正ネジ　取外し

    右上奥の純正ネジ(1本)を取外します。

    工具
    プラスドライバー（2番）
    • 取外した純正ネジはカーAV取付け時に使用します。
    • ネジの落下にご注意ください。
  • 9
    ブラケット　取付穴位置

    ○印はブラケットを取付けの際に使用する穴です。

    • メーカーによって取付穴は異なります。取付けるカーAVの取付説明書も参照してください。
  • 10
    純正ブラケット(L)(R)　取付け

    カーAVに純正ブラケットを重ね、〇印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー（2番）
  • 11
    配線　接続

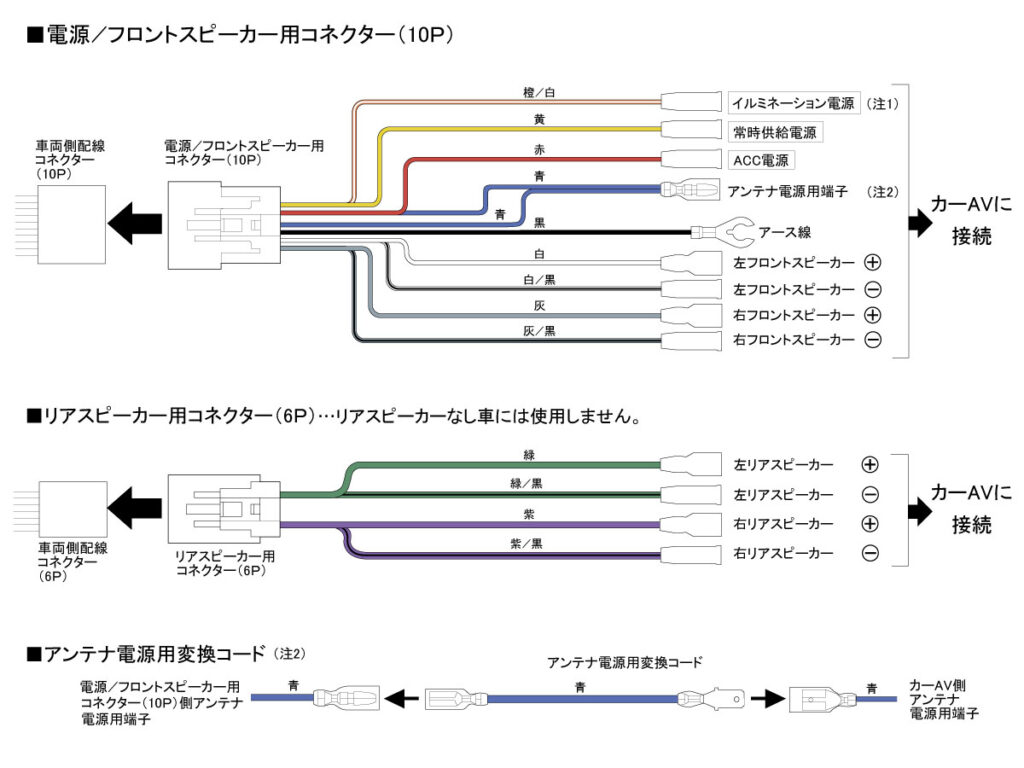

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、カーAV側のアンテナ電源用端子が平端子の場合はアンテナ電源用変換コードを使用します。
    • 接続しない端子はビニールテープ等で絶縁処理をしてください。
  • 12
    配線　接続

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

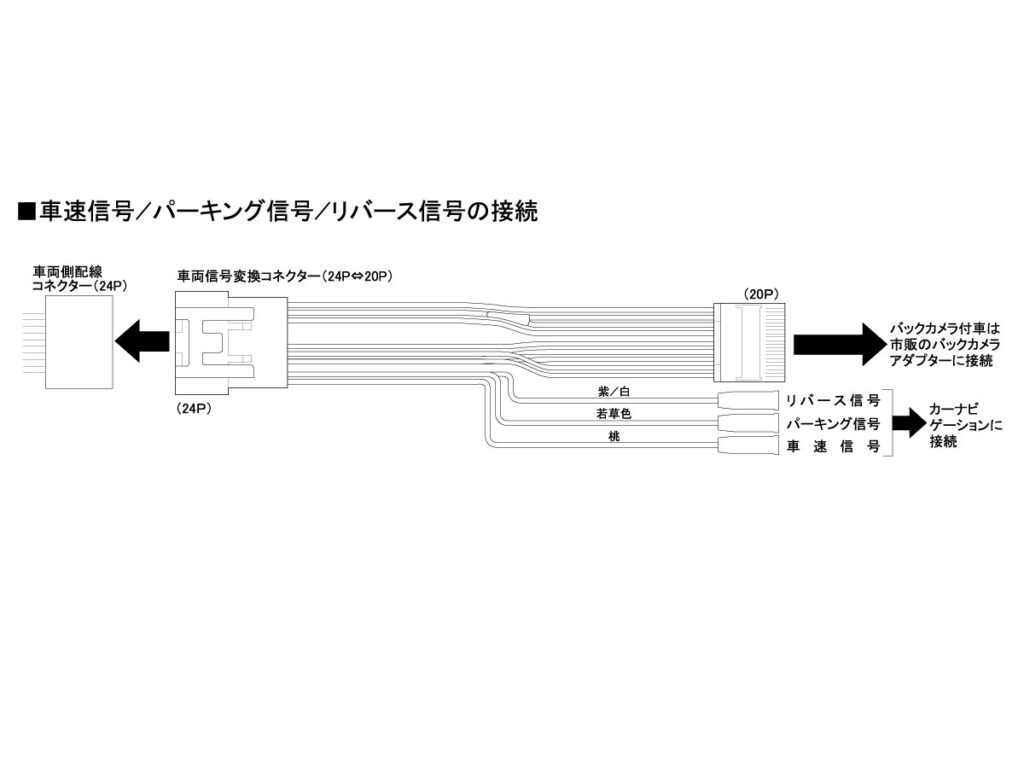

    • 取付けするカーナビゲーションによっては車速信号が特殊であるため、自車位置表示のズレ等が発生する場合があります。
  • 13
    カーAV／配線コネクター　接続

    カーAV裏に配線コネクターを接続します。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 14
    アース線　接続

    キットの配線コネクターのアース線をブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 15
    純正オプションパネル　切り取り加工

    パネル表面に傷つけないよう注意しながら、ニッパーでリブ(4箇所)を切り取り加工します。
    切り取り箇所のバリなどを取り除きます。

    工具
    ニッパー
    • 写真は左側です。右側も同様に行います。
    • 怪我をしないよう、十分に注意してください。
  • 16
    配線コネクター　接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源／フロントスピーカー用コネクター(10P)
    ・リアスピーカー用コネクター(6P)
    ・車両信号変換コネクター(24P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 17
    アンテナコード　接続

    カーAV裏にアンテナコードを接続します。

    • しっかり奥まで差し込んでください。
  • 18
    カーAV　取付け

    配線等を挟まないように注意し、カーAVを車輌側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。
      確認後、再度バッテリー(－端子)を外します。
  • 19
    カーAV　固定

    ○印を取外した純正ネジ(1本)と純正オプション付属ネジ(3本)で取付けます。

    工具
    プラスドライバー（2番）
  • 20
    アッパーカバー　取付け

    純正オプション付属のアッパーカバーを取付けます。

  • 21
    パネル　取付け

    純正オプション付属のパネル(加工済み)を取付けます。

  • 22
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。

    工具
    ソケットレンチ（No.10）

使用したキット

NKK-D75D
