エクリプスクロス 200mmカーナビ・カーAV取付方法

管理No：fy22003　登録日：2021年9月29日()

メーカー
三菱
車種
エクリプスクロス
年式
R2/12～現在
取付けタイプ
200mm カーナビ・カーAV取付
使用キット
タイプ
200mm窓口付車(オーディオレス車含む)
型式
GK1W、GL3W
使用ナビゲーション
パイオニア製　

※車両は最低2輪にしっかりと輪止めをしてください。
※本撮影は一部テープやタオルなどで車輌を保護しております。
※カーAVにブラケットを取付ける際、使用するネジについてはカーAVの取付説明書をご参照ください。
※カーAVはカーナビ・カーオーディオの総称です。
※互換製品の適合は販売元HPをご確認ください。

※サイト内のコンテンツの転載を禁止します。

使用キット・使用工具

カーナビの取り付け方法の基本。

同梱のパネルスペーサーは使用しません。

NKK-M39P (互換：KK-M05P／UA-M39P )

※キットによって内容物が異なる場合があります。

パネルスペーサー、電源／フロントスピーカー／リアスピーカー用コネクター(20P)、アンテナ電源用変換コード

※以下のショッピングモール（ワントップ運営）にて購入できます。

使用工具

プラスドライバー(2番)、内張りはがし、ソケットレンチ(No.10)、保護テープ、タオル

取付方法

  • 1
    バッテリー(－端子)　取外し(1)

    トランクルームを開き、カバーを取外します。

  • 2
    バッテリー(－端子)　取外し(2)

    バッテリーカバーを開きます。

  • 3
    バッテリー(－端子)　取外し(3)

    ソケットレンチを使い、横のナットを緩めます。

    工具
    ソケットレンチ（No.10）
  • 4
    バッテリー(－端子)　取外し(4)

    バッテリー(－端子)を取外します。

    • －端子と＋端子を接触させないでください。
  • 5
    バッテリー(－端子)　取外し(5)

    タオルなどで包んで他の金属と接触しないように保護します。

    • －端子と＋端子を接触させないでください。
  • 6
    作業開始

    これからカーAV取付け作業を開始します。

  • 7
    センターパネル　取外し(1)

    センターパネルを取外します。

    工具
    内張りはがし
    フック
    11箇所
  • 8
    センターパネル　取外し(2)

    センターパネルに接続されている配線コネクターを取外します。

  • 9
    純正ブラケット　取外し(1)

    〇印の固定ネジを取外します。

    工具
    ソケットレンチ（No.10）
    • ネジの落下にご注意ください。
  • 10
    純正ブラケット　取外し(2)

    〇印の固定ネジを取外します。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
  • 11
    純正ブラケット　取外し(3)

    純正ブラケットを車両側から取外します。

  • 12
    純正ブラケット　使用穴位置

    ○印は純正ブラケットを取付けの際に使用する穴です。

  • 13
    純正ブラケット　取付け

    純正ブラケットを重ね、○印をカーAV付属のネジで取付けます。

    工具
    プラスドライバー（2番）
    • 写真は(L)です。(R)も同様に取付けてください。
  • 14
    配線　接続

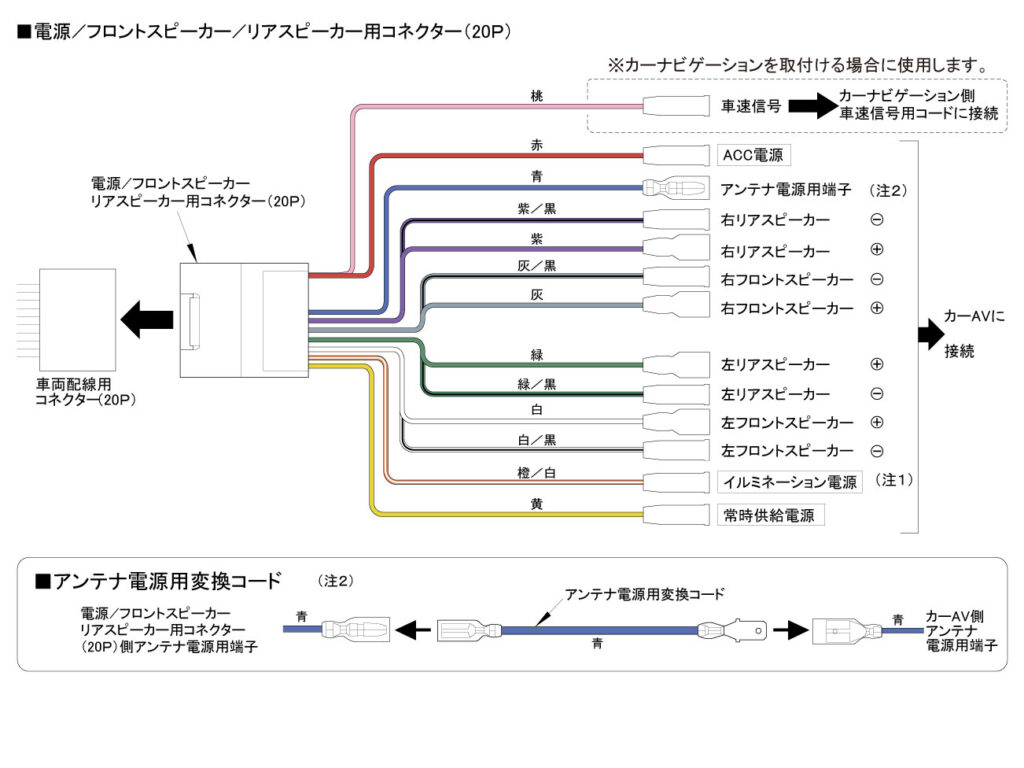

    配線図に従って接続します。ギボシ端子は最後まで差し込んでください。

    • 接続しない端子はビニールテープ等で絶縁処理をしてください。
    • 注1、カーAVによってはイルミネーション電源のない場合がありますがその場合は接続しません。
    • 注2、カーAV側のアンテナ電源用端子がJEITA以外の端子(平端子)の場合はアンテナ電源用変換コードを使用します。
  • 15
    配線コネクター　接続

    コネクターは確実にカチッと鳴るまで差し込んでください。

  • 16
    アース線　接続

    キットの配線コネクターとカーAV側のアース線を純正ブラケット取付ネジで共締めします。

    工具
    プラスドライバー（2番）
  • 17
    配線コネクター　接続

    車両側配線コネクターとカーAV側配線コネクターを接続します。
    ・電源／フロントスピーカー／リアスピーカー用コネクター(20P)

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 18
    アンテナコード　接続

    カーAV裏へアンテナコードを接続します。

    • アンテナコードはしっかりと差し込んでください。
  • 19
    カーAV　取付け

    配線等を挟まないように注意し、カーAV一体を車両側にはめ込みます。

    • はめ込み後、バッテリー(－端子)を仮接続し、カーAVが正常に動作するか確認してください。
      確認後、再度バッテリー(－端子)を外します。
  • 20
    カーAV　固定(1)

    〇印を純正ネジで取付けます。

    工具
    プラスドライバー（2番）
    • ネジの落下にご注意ください。
  • 21
    カーAV　固定(2)

    〇印を純正ネジで取付けます。

    工具
    ソケットレンチ（No.10）
    • ネジの落下にご注意ください。
  • 22
    センターパネル　取付け

    配線コネクターを接続し、センターパネルを取付けます。

    • コネクターは確実にカチッと鳴るまで差し込んでください。
  • 23
    取付完了

    バッテリー(－端子)を仮接続し、再度動作確認を行います。 確認後、バッテリー(－端子)を本締めしてください。
